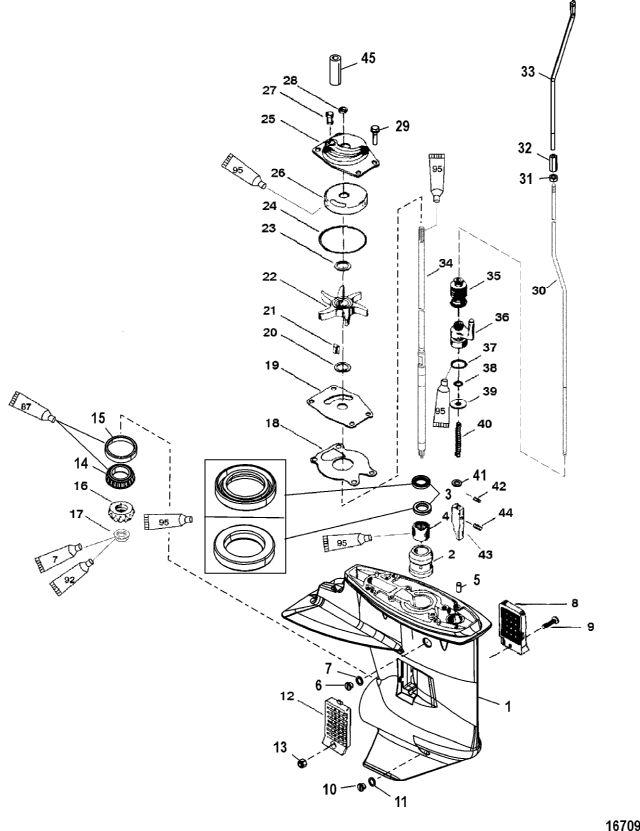

13.5/15/15 BODENSEE (4-STROKE)

корпус редуктора, вертикальный вал - передаточное отношение 2.42:1 (BigFoot)

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1665-8669A21 1600-8M0083538	GEAR HOUSING ASSEMBLY, Basic-Black	1		130960 руб.
2	NSS	не продается по отдельности, втулка	1
3	26-99325	Уплотнение	2		2120 руб.
4	31-41326	роликовый подшипник	1		3590 руб.
5	17-85500 17-8M0084726	посадочный штифт (.187 x .530)	2		480 руб.
6	10-79953Q2 10-79953Q04	комплект сливного винтов (0.375-16 x 0.250)	1		730 руб.
7	12-191833 12-8M0187157	Уплотнение	1		130 руб.
8	35-41133	левый эран водяного впуска	1		780 руб.
9	10-40031112	Винт (M5 x 40)	1		330 руб.
10	10-79953Q2 10-79953Q04	комплект сливного винтов (0.375-16 x 0.250)	1		730 руб.
10	22-67892A06 22-8M0058389	PLUG KIT, Drain - Magnetic	1		1230 руб.
11	12-191833 12-8M0187157	Уплотнение	1		130 руб.
12	35-41134	Экран	1		780 руб.
13	11-401365	Гайка (М5), нержавеющая сталь	1		330 руб.
14	31-98294A1	роликовый подшипник в сборе	1		6800 руб.
15	NSS	ке продается по отдельности, крышка	1
16	43-854498	ведущая шестерня (12/29)	1		34580 руб.
17	11-828490	гайка	1		4070 руб.
18	27-993261	Прокладка	1		190 руб.
19	85083	Пластина основания	1		1700 руб.
20	12-866451	шайба	1		снято с производства
21	28-85119 28-8M0032838	шпонка	1		цена по запросу
22	47-8508910 47-8M0204712	Крыльчатка	1		3890 руб.
23	12-866451	шайба	1		снято с производства
24	25-69202	уплотнительное кольцо	1		470 руб.
25	46-99157A02	Водяной насос в сборе	1		7770 руб.
26	NSS	не продается по отдельности, впуск	1
27	26-85090001	Уплотнение	1		610 руб.
28	25-86203	уплотнительное кольцо	1		170 руб.
29	10-8248324	Винт (M6 x 16)	4		160 руб.
30	854503	вал механизма переключения передач	1	(Long)	7080 руб.
30	854504	вал механизма переключения передач	1	(X-Long)	23320 руб.
31	11-400212	Гайка (М6), нержавеющая сталь	1		210 руб.
32	822419	муфта	1		2790 руб.
33	8529941	Вал механизма переключения передач верхний	1		цена по запросу
34	45-854501	Вертикальный вал	1	(Long)	цена по запросу
34	45-854502	Вертикальный вал	1	(X-Long)	снято с производства
35	85552001	защитный чехол	1		440 руб.
36	93878	фиксатор	1		цена по запросу
37	25-35276	уплотнительное кольцо (.734 x .139)	1		250 руб.
38	25-85594	уплотнительное кольцо (.239 x .174)	1		310 руб.
39	12-85091	шайба	1		260 руб.
40	24-93007	Пружина	1		520 руб.
41	12-29245	шайба (0.281 x 0.500 x 0.060) нержавеющая сталь	1		цена по запросу
42	17-85593	стержень (.078 x .437)	1		460 руб.
43	85562A2	кулачок механизма переключения передач	1		4820 руб.
44	17-85096	PIN, Drive	1		560 руб.
45	23-29804T	втулка водяной трубы	1		810 руб.
-	26-85090A2	Уплотнительный комплект	1		12520 руб.
-	1665-8669A46 1600-8M0084519	GEAR HOUSING ASSEMBLY, Complete (3.30 Inch/130 mm Torpedo Diameter)	1	(X-Long)	цена по запросу
-	1665-8669T33	GEAR HOUSING ASSEMBLY, Complete (3.30 Inch/130 mm Torpedo Diameter)	1	(Long)	цена по запросу
-	46-99157T2	комплект водяного насоса	1		12680 руб.

1	Art.: 1665-8669A21 1600-8M0083538 GEAR HOUSING ASSEMBLY, Basic-Black Деталей в узле: 1 130960 руб.
2	Art.: -NSS не продается по отдельности, втулка Деталей в узле: 1
3	Art.: 26-99325 Уплотнение Деталей в узле: 2 2120 руб.
4	Art.: 31-41326 роликовый подшипник Деталей в узле: 1 3590 руб.
5	Art.: 17-85500 17-8M0084726 посадочный штифт (.187 x .530) Деталей в узле: 2 480 руб.
6	Art.: 10-79953Q2 10-79953Q04 комплект сливного винтов (0.375-16 x 0.250) Деталей в узле: 1 730 руб.
7	Art.: 12-191833 12-8M0187157 Уплотнение Деталей в узле: 1 130 руб.
8	Art.: 35-41133 левый эран водяного впуска Деталей в узле: 1 780 руб.
9	Art.: 10-40031112 Винт (M5 x 40) Деталей в узле: 1 330 руб.
10	Art.: 10-79953Q2 10-79953Q04 комплект сливного винтов (0.375-16 x 0.250) Деталей в узле: 1 730 руб.
10	Art.: 22-67892A06 22-8M0058389 PLUG KIT, Drain - Magnetic Деталей в узле: 1 1230 руб.
11	Art.: 12-191833 12-8M0187157 Уплотнение Деталей в узле: 1 130 руб.
12	Art.: 35-41134 Экран Деталей в узле: 1 780 руб.
13	Art.: 11-401365 Гайка (М5), нержавеющая сталь Деталей в узле: 1 330 руб.
14	Art.: 31-98294A1 роликовый подшипник в сборе Деталей в узле: 1 6800 руб.
15	Art.: -NSS ке продается по отдельности, крышка Деталей в узле: 1
16	Art.: 43-854498 ведущая шестерня (12/29) Деталей в узле: 1 34580 руб.
17	Art.: 11-828490 гайка Деталей в узле: 1 4070 руб.
18	Art.: 27-993261 Прокладка Деталей в узле: 1 190 руб.
19	Art.: 85083 Пластина основания Деталей в узле: 1 1700 руб.
20	Art.: 12-866451 шайба Деталей в узле: 1 снято с производства
21	Art.: 28-85119 28-8M0032838 шпонка Деталей в узле: 1 цена по запросу
22	Art.: 47-8508910 47-8M0204712 Крыльчатка Деталей в узле: 1 3890 руб.
23	Art.: 12-866451 шайба Деталей в узле: 1 снято с производства
24	Art.: 25-69202 уплотнительное кольцо Деталей в узле: 1 470 руб.
25	Art.: 46-99157A02 Водяной насос в сборе Деталей в узле: 1 7770 руб.
26	Art.: -NSS не продается по отдельности, впуск Деталей в узле: 1
27	Art.: 26-85090001 Уплотнение Деталей в узле: 1 610 руб.
28	Art.: 25-86203 уплотнительное кольцо Деталей в узле: 1 170 руб.
29	Art.: 10-8248324 Винт (M6 x 16) Деталей в узле: 4 160 руб.
30	Art.: 854503 вал механизма переключения передач ((Long)) Деталей в узле: 1 7080 руб.
30	Art.: 854504 вал механизма переключения передач ((X-Long)) Деталей в узле: 1 23320 руб.
31	Art.: 11-400212 Гайка (М6), нержавеющая сталь Деталей в узле: 1 210 руб.
32	Art.: 822419 муфта Деталей в узле: 1 2790 руб.
33	Art.: 8529941 Вал механизма переключения передач верхний Деталей в узле: 1 цена по запросу
34	Art.: 45-854501 Вертикальный вал ((Long)) Деталей в узле: 1 цена по запросу
34	Art.: 45-854502 Вертикальный вал ((X-Long)) Деталей в узле: 1 снято с производства
35	Art.: 85552001 защитный чехол Деталей в узле: 1 440 руб.
36	Art.: 93878 фиксатор Деталей в узле: 1 цена по запросу
37	Art.: 25-35276 уплотнительное кольцо (.734 x .139) Деталей в узле: 1 250 руб.
38	Art.: 25-85594 уплотнительное кольцо (.239 x .174) Деталей в узле: 1 310 руб.
39	Art.: 12-85091 шайба Деталей в узле: 1 260 руб.
40	Art.: 24-93007 Пружина Деталей в узле: 1 520 руб.
41	Art.: 12-29245 шайба (0.281 x 0.500 x 0.060) нержавеющая сталь Деталей в узле: 1 цена по запросу
42	Art.: 17-85593 стержень (.078 x .437) Деталей в узле: 1 460 руб.
43	Art.: 85562A2 кулачок механизма переключения передач Деталей в узле: 1 4820 руб.
44	Art.: 17-85096 PIN, Drive Деталей в узле: 1 560 руб.
45	Art.: 23-29804T втулка водяной трубы Деталей в узле: 1 810 руб.
-	Art.: 26-85090A2 Уплотнительный комплект Деталей в узле: 1 12520 руб.
-	Art.: 1665-8669A46 1600-8M0084519 GEAR HOUSING ASSEMBLY, Complete (3.30 Inch/130 mm Torpedo Diameter) ((X-Long)) Деталей в узле: 1 цена по запросу
-	Art.: 1665-8669T33 GEAR HOUSING ASSEMBLY, Complete (3.30 Inch/130 mm Torpedo Diameter) ((Long)) Деталей в узле: 1 цена по запросу
-	Art.: 46-99157T2 комплект водяного насоса Деталей в узле: 1 12680 руб.
