MERC 1500

← | →

Корпус вертикального вала в сборе

редуктор в сборе (страница 1)

редуктор в сборе (страница 2)

Гидравлический насос в сборе

HYDRAULIC PUMP AND CONTROL PANEL

цилиндры системы гидроподъема и гидравлические шланги

ремкомплект цилиндра механизма гидроподъема Power Trim

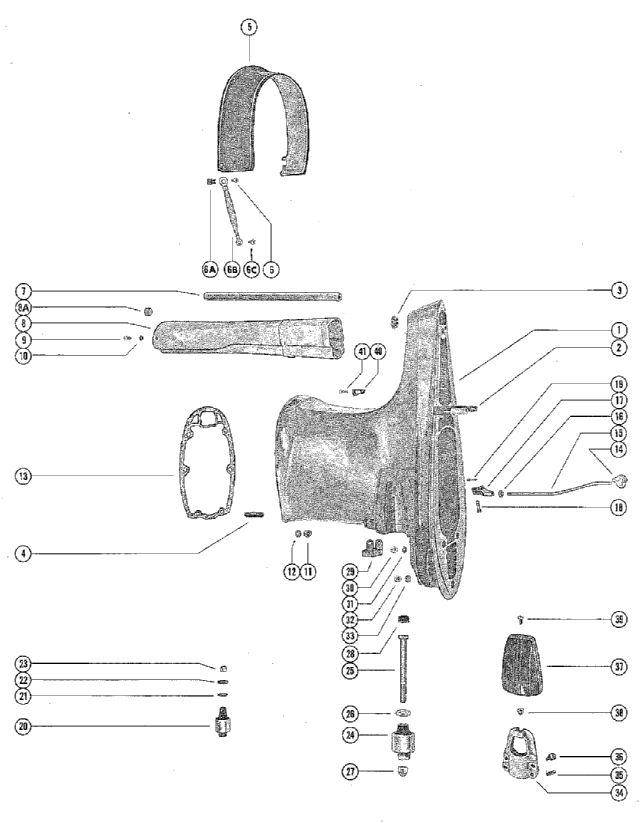

Корпус вертикального вала в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~1575-4971A5~~ 1575-5240A4	DRIVE SHAFT HOUSING ASSEMBLY (SHORT SHAFT	1	UNITED STATES 3751849 AND BELOW AUSTRALIA 8013389 AND BELOW CANADA 7024372 AND BELOW	снято с производства
1	~~1573-4933A3~~ 1573-5239A4	Корпус вертикального вала в сборе (длинный вал)	1	UNITED STATES 3751849 AND BELOW AUSTRALIA 8013389 AND BELOW CANADA 7024372 AND BELOW	снято с производства
1	1575-5240A4	Корпус вертикального вала в сборе (короткий вал)	1	UNITED STATES 3751850 AND UP AUSTRALIA 8013390 AND UP CANADA 7024373 AND UP	снято с производства
1	1573-5239A4	Корпус вертикального вала в сборе (длинный вал)	1	UNITED STATES 3751850 AND UP AUSTRALIA 8013390 AND UP CANADA 7024373 AND UP	снято с производства
2	16-56295	STUD, DRIVE SHAFT HOUSING TO GEAR HOUSING (2 11/16")	2		940 руб.
3	19-64649	PLUG, PLASTIC - TRIM TAB SCREW HOLE	1		700 руб.
4	16-34378	STUD, DIRVE SHAFT HOUSING PLATE (2 5/16")	7	UNITED STATES 3751849 AND BELOW AUSTRALIA 8013389 AND BELOW CANADA 7024372 AND BELOW	снято с производства
5	37417	COVER, TRIM - DRIVE SHAFT HOUSING	1		снято с производства
6	10-57807	SCREW, TRIM COVER TO BOTTOM COWL	4		890 руб.
6A	~~25-57806~~ 25-57806	GROMMET, PLASTIC - TRIM COVER SCREW	4		цена по запросу
6B	46933A2	GROUND STRAP ASSEMBLY, TRIM COVER SCREW	2		снято с производства
6C	10-62568	SCREW, GROUND STRAP ATTACHING	2		130 руб.
7	32-62864	TUBE, WATER INLET - SHORT SHAFT	1		снято с производства
7	32-60897	TUBE, WATER INLET - LONG SHAFT	1		снято с производства
8	~~65369~~ ~~78184~~ -78184T	TUBE, EXHAUST - - LONG SHAFT	1	UNITED STATES 3751850 AND UP AUSTRALIA 8013390 AND UP CANADA 7024373 AND UP	снято с производства
8	~~60435~~ 66344A1	TUBE, EXHAUST - - LONG SHAFT	1	UNITED STATES 3751849 AND BELOW AUSTRALIA 8013389 AND BELOW CANADA 7024372 AND BELOW	снято с производства
8	65370	TUBE, EXHAUST - - SHORT SHAFT	1	UNITED STATES 3751850 AND UP AUSTRALIA 8013390 AND UP CANADA 7024373 AND UP	снято с производства
8	~~62863~~ 66345A1	TUBE, EXHAUST - - SHORT SHAFT	1	UNITED STATES 3751849 AND BELOW AUSTRALIA 8013389 AND BELOW CANADA 7024372 AND BELOW	снято с производства
8A	65638	BOOT, EXHASUT TUBE	2	UNITED STATES 3751850 AND UP AUSTRALIA 8013390 AND UP CANADA 7024373 AND UP	снято с производства
9	10-28636	SCREW, EXHAUST TUBE ATTACHING (3/4")	2	UNITED STATES 3751849 AND BELOW AUSTRALIA 8013389 AND BELOW CANADA 7024372 AND BELOW	240 руб.
10	13-26992	LOCKWASHER, EXHAUST TUBE SCREW	2	UNITED STATES 3751849 AND BELOW AUSTRALIA 8013389 AND BELOW CANADA 7024372 AND BELOW	100 руб.
11	11-69254	NUT, POWERHEAD STUDS (3/8-24)	2		780 руб.
12	~~12-25970~~ 12-25970	шайба для шпилек силового агрегата	2		цена по запросу
13	~~27-64175~~ 27-64175	прокладка между пластиной и корпусом вертикального вала	1	UNITED STATES 3751849 AND BELOW AUSTRALIA 8013389 AND BELOW CANADA 7024372 AND BELOW	цена по запросу
13	27-66335	GASKET, PLATE TO DRIVE SHAT HOUSING	1	UNITED STATES 3751850 THRU 4121434 AUSTRALIA 8013390 THRU 8028039 CANADA 7024373 THRU 7048782	2360 руб.
14	52887	GUIDE, PUSH ROD - REVERSE LOCKING	1	NOT USED WITH FULL POWER TRIM	снято с производства
15	47591	толкатель фиксатора заднего хода (короткий вал)	1	NOT USED WITH FULL POWER TRIM	снято с производства
15	47558	ROD,PUSH - REVERSE LOCK (LONG SHAFT)	1	NOT USED WITH FULL POWER TRIM	снято с производства
16	~~11-47661~~ 11-47661	NUT, JAM - PUSH ROD	1	NOT USED WITH FULL POWER TRIM	цена по запросу
17	47559	YOKE, PUSH ROD	1	NOT USED WITH FULL POWER TRIM	снято с производства
18	~~17-39023~~ ~~24-78203A1~~ 24-78203A2	PIN, PUSH ROD TO REVERSE LOCK	1	NOT USED WITH FULL POWER TRIM	снято с производства
19	18-25191	COTTER PIN, PUSH ROD PIN	1	NOT USED WITH FULL POWER TRIM	430 руб.
20	75297	MOUNT, RUBBER - UPPER (SHORT SHAFT)	2		снято с производства
20	75296	MOUNT, RUBBER - UPPER (LONG SHAFT)	2		8940 руб.
21	12-31263	шайба болта верхнего крепления	2		170 руб.
22	12-47840	резиновая шайба болта верхнего крепления	2		снято с производства
23	11-34933	Гайка верхнего крепежного болта	2		цена по запросу
24	75300	MOUNT, RUBBER -LOWER (SHORT SHAFT0	2		снято с производства
24	75299	MOUNT, RUBBER - LOWER (LONG SHAFT)	2		снято с производства
25	~~10-49318~~ 10-49318	SCREW, LOWER MOUNT (5 1/2"0	2		цена по запросу
26	12-49339	Шайба винта нижнего крепления	2		250 руб.
27	11-25096	Гайка винта нижнего крепления	2		цена по запросу
28	25067	BUMPER, RUBBER - LOWER MOUNTING SCREW	2		снято с производства
29	66336	BUMPER, RUBBER - DRIVE SHAFT HOUSING (SHORT SHAFT)	1		снято с производства
30	11-34933	NUT, GEAR HOSUING AND DRIVE SAHFT HOUSING STUDS	2		цена по запросу
31	12-45176	WASHER, GEAR HOUSING TO DRIVE SHAFT HOUSING STUDS	2		170 руб.
32	11-29489	гайка для шпилек крепления корпуса редуктора к корпусу вертикального вала	1		снято с производства
33	12-45176	WASHER, GEAR HOUSING TO DRIVE SHAFT HOUSING STUDS	1		170 руб.
34	35608	зажим нижнего крепления к корпусу вертикального вала	2		снято с производства
35	24-35522	пружина растяжения зажима нижнего крепления	4		снято с производства
36	10-29256	винт крепления зажима нижнего крепления к корпусу вертикального вала (7/8")	4		цена по запросу
37	~~35474~~ 35474T	Крышка зажима нижнего крепления	2		снято с производства
38	11-35521	гайка крышки зажима нижнего крепления	2		280 руб.
39	10-29722	SCREW, COVER TO LOWER CLAMP MOUNT (5/8")	2		снято с производства
40	62497	BRACKET, SUPPORT - DRIVE SHAFT -LONG SHAFT	1		снято с производства
41	10-48409	SCREW, SUPPORT BRACKET ATTACHING (5/8") -LONG SHAFT	2		220 руб.

1	Art.: ~~1575-4971A5~~ 1575-5240A4 DRIVE SHAFT HOUSING ASSEMBLY (SHORT SHAFT (UNITED STATES 3751849 AND BELOW AUSTRALIA 8013389 AND BELOW CANADA 7024372 AND BELOW) Деталей в узле: 1 снято с производства
1	Art.: ~~1573-4933A3~~ 1573-5239A4 Корпус вертикального вала в сборе (длинный вал) (UNITED STATES 3751849 AND BELOW AUSTRALIA 8013389 AND BELOW CANADA 7024372 AND BELOW) Деталей в узле: 1 снято с производства
1	Art.: 1575-5240A4 Корпус вертикального вала в сборе (короткий вал) (UNITED STATES 3751850 AND UP AUSTRALIA 8013390 AND UP CANADA 7024373 AND UP) Деталей в узле: 1 снято с производства
1	Art.: 1573-5239A4 Корпус вертикального вала в сборе (длинный вал) (UNITED STATES 3751850 AND UP AUSTRALIA 8013390 AND UP CANADA 7024373 AND UP) Деталей в узле: 1 снято с производства
2	Art.: 16-56295 STUD, DRIVE SHAFT HOUSING TO GEAR HOUSING (2 11/16") Деталей в узле: 2 940 руб.
3	Art.: 19-64649 PLUG, PLASTIC - TRIM TAB SCREW HOLE Деталей в узле: 1 700 руб.
4	Art.: 16-34378 STUD, DIRVE SHAFT HOUSING PLATE (2 5/16") (UNITED STATES 3751849 AND BELOW AUSTRALIA 8013389 AND BELOW CANADA 7024372 AND BELOW) Деталей в узле: 7 снято с производства
5	Art.: 37417 COVER, TRIM - DRIVE SHAFT HOUSING Деталей в узле: 1 снято с производства
6	Art.: 10-57807 SCREW, TRIM COVER TO BOTTOM COWL Деталей в узле: 4 890 руб.
6A	Art.: ~~25-57806~~ 25-57806 GROMMET, PLASTIC - TRIM COVER SCREW Деталей в узле: 4 цена по запросу
6B	Art.: 46933A2 GROUND STRAP ASSEMBLY, TRIM COVER SCREW Деталей в узле: 2 снято с производства
6C	Art.: 10-62568 SCREW, GROUND STRAP ATTACHING Деталей в узле: 2 130 руб.
7	Art.: 32-62864 TUBE, WATER INLET - SHORT SHAFT Деталей в узле: 1 снято с производства
7	Art.: 32-60897 TUBE, WATER INLET - LONG SHAFT Деталей в узле: 1 снято с производства
8	Art.: ~~65369~~ ~~78184~~ -78184T TUBE, EXHAUST - - LONG SHAFT (UNITED STATES 3751850 AND UP AUSTRALIA 8013390 AND UP CANADA 7024373 AND UP) Деталей в узле: 1 снято с производства
8	Art.: ~~60435~~ 66344A1 TUBE, EXHAUST - - LONG SHAFT (UNITED STATES 3751849 AND BELOW AUSTRALIA 8013389 AND BELOW CANADA 7024372 AND BELOW) Деталей в узле: 1 снято с производства
8	Art.: 65370 TUBE, EXHAUST - - SHORT SHAFT (UNITED STATES 3751850 AND UP AUSTRALIA 8013390 AND UP CANADA 7024373 AND UP) Деталей в узле: 1 снято с производства
8	Art.: ~~62863~~ 66345A1 TUBE, EXHAUST - - SHORT SHAFT (UNITED STATES 3751849 AND BELOW AUSTRALIA 8013389 AND BELOW CANADA 7024372 AND BELOW) Деталей в узле: 1 снято с производства
8A	Art.: 65638 BOOT, EXHASUT TUBE (UNITED STATES 3751850 AND UP AUSTRALIA 8013390 AND UP CANADA 7024373 AND UP) Деталей в узле: 2 снято с производства
9	Art.: 10-28636 SCREW, EXHAUST TUBE ATTACHING (3/4") (UNITED STATES 3751849 AND BELOW AUSTRALIA 8013389 AND BELOW CANADA 7024372 AND BELOW) Деталей в узле: 2 240 руб.
10	Art.: 13-26992 LOCKWASHER, EXHAUST TUBE SCREW (UNITED STATES 3751849 AND BELOW AUSTRALIA 8013389 AND BELOW CANADA 7024372 AND BELOW) Деталей в узле: 2 100 руб.
11	Art.: 11-69254 NUT, POWERHEAD STUDS (3/8-24) Деталей в узле: 2 780 руб.
12	Art.: ~~12-25970~~ 12-25970 шайба для шпилек силового агрегата Деталей в узле: 2 цена по запросу
13	Art.: ~~27-64175~~ 27-64175 прокладка между пластиной и корпусом вертикального вала (UNITED STATES 3751849 AND BELOW AUSTRALIA 8013389 AND BELOW CANADA 7024372 AND BELOW) Деталей в узле: 1 цена по запросу
13	Art.: 27-66335 GASKET, PLATE TO DRIVE SHAT HOUSING (UNITED STATES 3751850 THRU 4121434 AUSTRALIA 8013390 THRU 8028039 CANADA 7024373 THRU 7048782) Деталей в узле: 1 2360 руб.
14	Art.: 52887 GUIDE, PUSH ROD - REVERSE LOCKING (NOT USED WITH FULL POWER TRIM) Деталей в узле: 1 снято с производства
15	Art.: 47591 толкатель фиксатора заднего хода (короткий вал) (NOT USED WITH FULL POWER TRIM) Деталей в узле: 1 снято с производства
15	Art.: 47558 ROD,PUSH - REVERSE LOCK (LONG SHAFT) (NOT USED WITH FULL POWER TRIM) Деталей в узле: 1 снято с производства
16	Art.: ~~11-47661~~ 11-47661 NUT, JAM - PUSH ROD (NOT USED WITH FULL POWER TRIM) Деталей в узле: 1 цена по запросу
17	Art.: 47559 YOKE, PUSH ROD (NOT USED WITH FULL POWER TRIM) Деталей в узле: 1 снято с производства
18	Art.: ~~17-39023~~ ~~24-78203A1~~ 24-78203A2 PIN, PUSH ROD TO REVERSE LOCK (NOT USED WITH FULL POWER TRIM) Деталей в узле: 1 снято с производства
19	Art.: 18-25191 COTTER PIN, PUSH ROD PIN (NOT USED WITH FULL POWER TRIM) Деталей в узле: 1 430 руб.
20	Art.: 75297 MOUNT, RUBBER - UPPER (SHORT SHAFT) Деталей в узле: 2 снято с производства
20	Art.: 75296 MOUNT, RUBBER - UPPER (LONG SHAFT) Деталей в узле: 2 8940 руб.
21	Art.: 12-31263 шайба болта верхнего крепления Деталей в узле: 2 170 руб.
22	Art.: 12-47840 резиновая шайба болта верхнего крепления Деталей в узле: 2 снято с производства
23	Art.: 11-34933 Гайка верхнего крепежного болта Деталей в узле: 2 цена по запросу
24	Art.: 75300 MOUNT, RUBBER -LOWER (SHORT SHAFT0 Деталей в узле: 2 снято с производства
24	Art.: 75299 MOUNT, RUBBER - LOWER (LONG SHAFT) Деталей в узле: 2 снято с производства
25	Art.: ~~10-49318~~ 10-49318 SCREW, LOWER MOUNT (5 1/2"0 Деталей в узле: 2 цена по запросу
26	Art.: 12-49339 Шайба винта нижнего крепления Деталей в узле: 2 250 руб.
27	Art.: 11-25096 Гайка винта нижнего крепления Деталей в узле: 2 цена по запросу
28	Art.: 25067 BUMPER, RUBBER - LOWER MOUNTING SCREW Деталей в узле: 2 снято с производства
29	Art.: 66336 BUMPER, RUBBER - DRIVE SHAFT HOUSING (SHORT SHAFT) Деталей в узле: 1 снято с производства
30	Art.: 11-34933 NUT, GEAR HOSUING AND DRIVE SAHFT HOUSING STUDS Деталей в узле: 2 цена по запросу
31	Art.: 12-45176 WASHER, GEAR HOUSING TO DRIVE SHAFT HOUSING STUDS Деталей в узле: 2 170 руб.
32	Art.: 11-29489 гайка для шпилек крепления корпуса редуктора к корпусу вертикального вала Деталей в узле: 1 снято с производства
33	Art.: 12-45176 WASHER, GEAR HOUSING TO DRIVE SHAFT HOUSING STUDS Деталей в узле: 1 170 руб.
34	Art.: 35608 зажим нижнего крепления к корпусу вертикального вала Деталей в узле: 2 снято с производства
35	Art.: 24-35522 пружина растяжения зажима нижнего крепления Деталей в узле: 4 снято с производства
36	Art.: 10-29256 винт крепления зажима нижнего крепления к корпусу вертикального вала (7/8") Деталей в узле: 4 цена по запросу
37	Art.: ~~35474~~ 35474T Крышка зажима нижнего крепления Деталей в узле: 2 снято с производства
38	Art.: 11-35521 гайка крышки зажима нижнего крепления Деталей в узле: 2 280 руб.
39	Art.: 10-29722 SCREW, COVER TO LOWER CLAMP MOUNT (5/8") Деталей в узле: 2 снято с производства
40	Art.: 62497 BRACKET, SUPPORT - DRIVE SHAFT -LONG SHAFT Деталей в узле: 1 снято с производства
41	Art.: 10-48409 SCREW, SUPPORT BRACKET ATTACHING (5/8") -LONG SHAFT Деталей в узле: 2 220 руб.
