MERC 700-1/2

← | →

Нижняя часть колпака в сборе

зажим и поворотный кронштейн в сборе

Корпус вертикального вала в сборе

GEAR HOUS ASSY,COMP.(DRIVE SHAFT/COMP PARTS MERC 700E)P. 1

GEAR HOUS ASSY,COMP.(PROP. SHAFT/COMP PARTS MERC 700E)P. 2

GEAR HOUS ASSY,COMP.(DRIVE SHAFT/COMP PARTS MERC 700E-1)P. 1

GEAR HOUS ASSY,COMP.(PROP. SHAFT/COMP PARTS MERC 700E-1)P. 2

GEAR HOUS ASSY,COMP.(DRIVE SHAFT/COMP PARTS MERC 700E-2)P. 1

GEAR HOUS ASSY,COMP.(PROP. SHAFT/COMP PARTS MERC 700E-2)P. 2

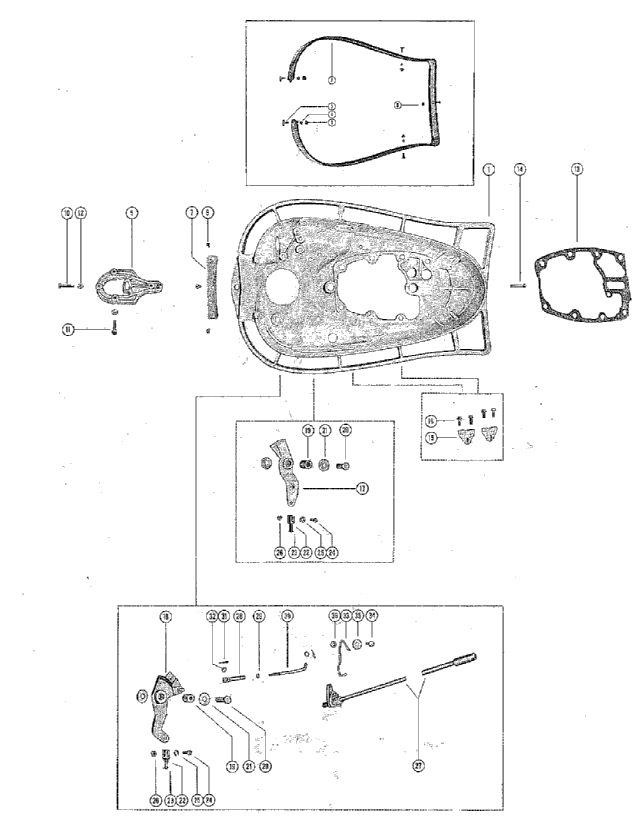

Нижняя часть колпака в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	167-1813A2	Нижняя часть колпака в сборе	1,1,1		снято с производства
2	29229A1	TRIM MOULDING ASSEMBLY	1,1,1		снято с производства
3	10-29226	SCREW, DECORATIVE - MOULDING TO BOTTOM COWL	5,5,5		снято с производства
4	12-24671	WASHER, FIBER - MOULDING FASTENING SCREW	4,4,4		снято с производства
5	11-29225	NUT, NYLON CAP - MOULDING FASTENING SCREW	4,4,4		снято с производства
6	11-26419	NUT, BRASS - MOULDING FASTENING SCREW	1,1,1		250 руб.
7	23760	BAFFLE, BOTTOM COWL	1,1,1		снято с производства
8	10-21106	SCREW, BAFFLE TO BOTTOM COWL	3,3,3		снято с производства
9	30768	кронштейн крепления выпрямителя	1,1,1		снято с производства
10	10-21091	SCREW, BRACKET TO BOTTOM COWL (1-1/8")	2,2,2		снято с производства
11	10-22956	винт крепления кронштейна к нижней части колпака (7/8")	1,1,1		снято с производства
12	11-20184	NUT, RECTIFIER BRACKET MOUNTING SCREW	3,3,3		190 руб.
13	27-26197	прокладка между силовой головкой и нижней частью колпака	1,1,1		снято с производства
14	10-21504	SCREW, BOTTOM COWL TO DRIVE SHAFT HOUSING	1,1,1		снято с производства
15	20557	BRACKET, CABLE END ANCHOR	2,2,2		снято с производства
16	10-29200	SCREW, ANCHOR BRACKET TO BOTTOM COWL	4,4,4		снято с производства
17	29532	рычаг управления дросселем	1,1,1		снято с производства
18	30612	рычаг переключения передач	1,1,1		снято с производства
19	23-29529	вкладыш дросселя и рычага механизма переключения передач	2,2,2		снято с производства
20	~~10-26632~~ 10-26632	SCREW, THROTTLE AND SHIFT LEVER FASTENING	2,2,2		цена по запросу
21	~~12-29395~~ 12-8M0042641	WASHER, THROTTLE AND SHIFT LEVER FASTENING SCREW	4,4,4		220 руб.
22	17-30978A1	PIN ASSEMBLY, CLEVIS YOKE	2,2,2		снято с производства
23	~~17-23928~~ 17-239281	ROLL PIN, CLEVIS YOKE PIN	2,2,2		430 руб.
24	10-20584	SCREW, CLEVIS PIN FASTENING	2,2,2		снято с производства
25	13-29402	WASHER, WAVE - PIN FASTENING SCREW	2,2,2		280 руб.
26	~~11-29488~~ 11-826709106	NUT, PIN FASTENING SCREW	2,2,2		цена по запросу
27	30789A1	верхний вал механизма переключения передач в сборе	1,1,1		снято с производства
28	27714	ROD (ELEEVE), SHIFT CONTROL END	1,1,1		снято с производства
29	11-25168	NUT, SHIFT SHAFT END ADJUSTING	1,1,1		снято с производства
30	25134	ROD, LINK - SHIFT SHAFT END	1,1,1		снято с производства
31	18-25191	шплинт крепления приводной штанги к валу механизма переключения передач	2,2,2		500 руб.
32	12-20583	шайба приводной штанги	2,2,2		220 руб.
33	24-30621	пружина-ограничитель	1,1,1		снято с производства
34	~~10-20776~~ 10-20776	SCREW, DETENT SPRING TO BOTTOM COWL	1,1,1		цена по запросу
35	~~12-20346~~ 12-20346	шайба винта пружины-ограничителя	1,1,1		цена по запросу
36	11-20184	NUT, DETENT SPRING SCREW	1,1,1		190 руб.
-	37-31026	DECAL, BOTTOM COWL - STARBOARD	1,,		снято с производства
-	37-30862	DECAL, BOTTOM COWL - PORT	1,,		снято с производства
-	19-31469	PLUG, HOLE - BOTTOM COWL (TO PLUG 3/4" HOLE IN BOTTOM COWL)	1,1,1		снято с производства

1	Art.: 167-1813A2 Нижняя часть колпака в сборе Деталей в узле: 1,1,1 снято с производства
2	Art.: 29229A1 TRIM MOULDING ASSEMBLY Деталей в узле: 1,1,1 снято с производства
3	Art.: 10-29226 SCREW, DECORATIVE - MOULDING TO BOTTOM COWL Деталей в узле: 5,5,5 снято с производства
4	Art.: 12-24671 WASHER, FIBER - MOULDING FASTENING SCREW Деталей в узле: 4,4,4 снято с производства
5	Art.: 11-29225 NUT, NYLON CAP - MOULDING FASTENING SCREW Деталей в узле: 4,4,4 снято с производства
6	Art.: 11-26419 NUT, BRASS - MOULDING FASTENING SCREW Деталей в узле: 1,1,1 250 руб.
7	Art.: 23760 BAFFLE, BOTTOM COWL Деталей в узле: 1,1,1 снято с производства
8	Art.: 10-21106 SCREW, BAFFLE TO BOTTOM COWL Деталей в узле: 3,3,3 снято с производства
9	Art.: 30768 кронштейн крепления выпрямителя Деталей в узле: 1,1,1 снято с производства
10	Art.: 10-21091 SCREW, BRACKET TO BOTTOM COWL (1-1/8") Деталей в узле: 2,2,2 снято с производства
11	Art.: 10-22956 винт крепления кронштейна к нижней части колпака (7/8") Деталей в узле: 1,1,1 снято с производства
12	Art.: 11-20184 NUT, RECTIFIER BRACKET MOUNTING SCREW Деталей в узле: 3,3,3 190 руб.
13	Art.: 27-26197 прокладка между силовой головкой и нижней частью колпака Деталей в узле: 1,1,1 снято с производства
14	Art.: 10-21504 SCREW, BOTTOM COWL TO DRIVE SHAFT HOUSING Деталей в узле: 1,1,1 снято с производства
15	Art.: 20557 BRACKET, CABLE END ANCHOR Деталей в узле: 2,2,2 снято с производства
16	Art.: 10-29200 SCREW, ANCHOR BRACKET TO BOTTOM COWL Деталей в узле: 4,4,4 снято с производства
17	Art.: 29532 рычаг управления дросселем Деталей в узле: 1,1,1 снято с производства
18	Art.: 30612 рычаг переключения передач Деталей в узле: 1,1,1 снято с производства
19	Art.: 23-29529 вкладыш дросселя и рычага механизма переключения передач Деталей в узле: 2,2,2 снято с производства
20	Art.: ~~10-26632~~ 10-26632 SCREW, THROTTLE AND SHIFT LEVER FASTENING Деталей в узле: 2,2,2 цена по запросу
21	Art.: ~~12-29395~~ 12-8M0042641 WASHER, THROTTLE AND SHIFT LEVER FASTENING SCREW Деталей в узле: 4,4,4 220 руб.
22	Art.: 17-30978A1 PIN ASSEMBLY, CLEVIS YOKE Деталей в узле: 2,2,2 снято с производства
23	Art.: ~~17-23928~~ 17-239281 ROLL PIN, CLEVIS YOKE PIN Деталей в узле: 2,2,2 430 руб.
24	Art.: 10-20584 SCREW, CLEVIS PIN FASTENING Деталей в узле: 2,2,2 снято с производства
25	Art.: 13-29402 WASHER, WAVE - PIN FASTENING SCREW Деталей в узле: 2,2,2 280 руб.
26	Art.: ~~11-29488~~ 11-826709106 NUT, PIN FASTENING SCREW Деталей в узле: 2,2,2 цена по запросу
27	Art.: 30789A1 верхний вал механизма переключения передач в сборе Деталей в узле: 1,1,1 снято с производства
28	Art.: 27714 ROD (ELEEVE), SHIFT CONTROL END Деталей в узле: 1,1,1 снято с производства
29	Art.: 11-25168 NUT, SHIFT SHAFT END ADJUSTING Деталей в узле: 1,1,1 снято с производства
30	Art.: 25134 ROD, LINK - SHIFT SHAFT END Деталей в узле: 1,1,1 снято с производства
31	Art.: 18-25191 шплинт крепления приводной штанги к валу механизма переключения передач Деталей в узле: 2,2,2 500 руб.
32	Art.: 12-20583 шайба приводной штанги Деталей в узле: 2,2,2 220 руб.
33	Art.: 24-30621 пружина-ограничитель Деталей в узле: 1,1,1 снято с производства
34	Art.: ~~10-20776~~ 10-20776 SCREW, DETENT SPRING TO BOTTOM COWL Деталей в узле: 1,1,1 цена по запросу
35	Art.: ~~12-20346~~ 12-20346 шайба винта пружины-ограничителя Деталей в узле: 1,1,1 цена по запросу
36	Art.: 11-20184 NUT, DETENT SPRING SCREW Деталей в узле: 1,1,1 190 руб.
-	Art.: 37-31026 DECAL, BOTTOM COWL - STARBOARD Деталей в узле: 1,, снято с производства
-	Art.: 37-30862 DECAL, BOTTOM COWL - PORT Деталей в узле: 1,, снято с производства
-	Art.: 19-31469 PLUG, HOLE - BOTTOM COWL (TO PLUG 3/4" HOLE IN BOTTOM COWL) Деталей в узле: 1,1,1 снято с производства
