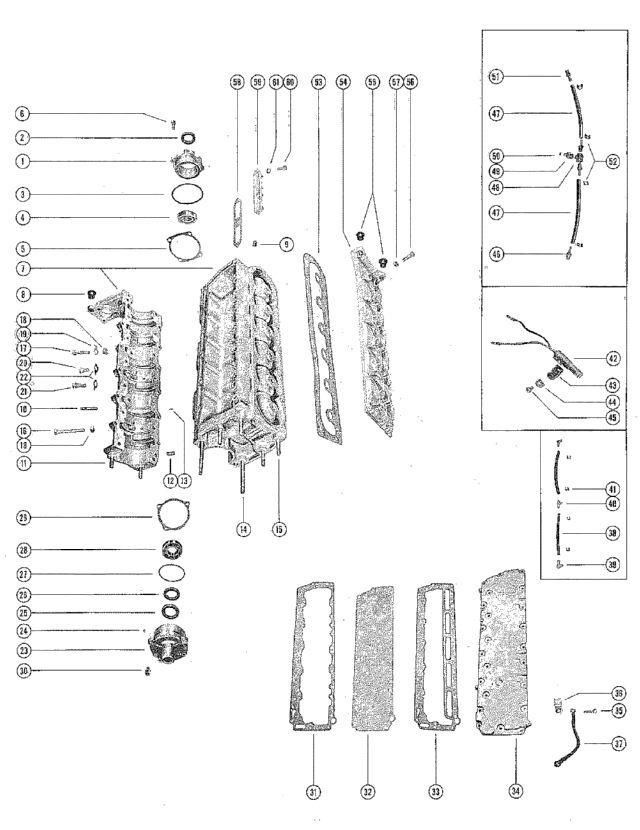

блок цилиндров и картер в сборе (Mercury 850E-1)

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1128-1890A1	Верхняя торцевая крышка в сборе	1		снято с производства
2	~~26-29476~~ 26-29476	Сальник	1		цена по запросу
3	25-31305	Уплотнительное кольцо	1		снято с производства
4	~~30-32117~~ 30-32117	Шариковый подшипник	1		цена по запросу
5	15-31283A1	SHIM, END CAP TO CRANKCASE (.002-3-5-10)	AR		снято с производства
6	10-30225	SCREW, END CAP MOUNTING	4		90 руб.
7	836-1852A1	блок цилиндров и картер	1		снято с производства
8	23-26348	BUSHING, CRANKCASE-COWL MOUNTING STUD	2		снято с производства
9	~~22-30139~~ 22-30139	PLUG, PIPE-WATER PRESSURE HOLE	1		цена по запросу
10	16-21831	Шпилька крепления карбюратора	6		снято с производства
11	~~16-26133~~ 16-26133	шпилька крепления картера к корпусу вертикального вала	2		цена по запросу
12	~~17-20033~~ 17-20033	посадочный штифт крепления картера к блоку цилиндров	2		цена по запросу
13	17-20032	PIN, DOWEL-CYLINDER BLOCK TO MAIN BEARING	3		цена по запросу
14	16-26134	шпилька крепления блока цилиндров к корпусу вертикального вала	2		снято с производства
15	16-26135	шпилька крепления блока цилиндров к корпусу вертикального вала	4		снято с производства
16	10-29877	SCREW, CRANKCASE TO CYLINDER BLOCK (3 1/4")	3		снято с производства
16	10-26132	SCREW, CRANKCASE TO CYLINDER BLOCK F(2 1/2")	2		снято с производства
17	~~10-21574~~ 10-21574	SCREW, CRANKCASE TO CYLINDER BLOCK (1 5/8")	1		цена по запросу
17	10-32293	винт крепления картера к блоку цилиндров (1 3/4")	1		190 руб.
17	~~10-22040~~ 10-22040	SCREW, CRANKCASE TO CYLINDER BLOCK F(F1 1/2")	19		цена по запросу
18	11-29250	NUT, CRANKCASE FASTENING SCREW	26		260 руб.
19	~~26551~~ 26551	BRACKET, CLAMP EXTENSION	1		цена по запросу
20	~~10-33853~~ 10-33853	SCREW, MAIN BEARING LOCKING	3		цена по запросу
21	10-20359	винт фиксации центрального коренного вкладыша	2		220 руб.
22	14-20091	TAB WASHER,BEARING LOCKING SCREW	5		220 руб.
23	1126-1751A1	нижняя торцевая крышка в сборе	1		снято с производства
24	21-28481A1	CHECK VALVE ASSEMBLY, END CAP	1		снято с производства
25	~~26-29476~~ 26-29476	OIL SEAL UPPER	1		цена по запросу
26	26-29478	Нижний сальник	1		4190 руб.
27	25-20081	Уплотнительное кольцо	1		280 руб.
28	~~30-20080~~ 30-20080	BEARING BALL	1		цена по запросу
29	15-20085A1	SHIM, END CAP TO CRANKCASE(.002-3-5-10)	AR		10010 руб.
30	10-30225	SCREW, END CAP MOUNTING	3		90 руб.
31	27-31302	прокладка между блоком цилиндров и пластиной коллектора	1		снято с производства
32	30011	PLATE EXHAUST MANIFOLD	1		снято с производства
33	10-20540	SCREW, TRANSFER PORT COVER MOUNTING (5/8")	8		снято с производства
33	~~27-31301~~ 27-31301	GASKET, MANIFOLD PLATE TO COVER	1		цена по запросу
34	31303	Крышка выпускного коллектора	1		снято с производства
35	10-28668	SCREW, MANIFOLD COVER MOUNTING	23		170 руб.
36	54-26519	CLAMP, SPARK PLUG LEADS TO COVER	3		снято с производства
37	30109	GROUND STRAP ASSEMBLY, CYLINDER BLOCK TO BOTTOM COWL	1		снято с производства
38	~~32-33960~~ ~~32-34395A1~~ 32-99127109	TUBE, BALANCE-MAIN BEARING	2		цена по запросу
39	22-20781	ELBOW, BALANCE TUBE TO MAIN BEARING SCREW	2		снято с производства
40	~~22-20931~~ 22-20931	TEE, BALANCE TUBE TO MAIN BEARING SCREW	1		цена по запросу
41	54-20386	CLAMP, BALANCE TUBE TO ELBOW AND TEE	4		снято с производства
42	~~30000~~ ~~33385A1~~ -58124A1	SWITCH,MERCURY (M.L.A.-ORDER 33385A)MERCURY SWITCH AND (1)10	1		снято с производства
43	54-22875	CLAMP, MERCURY SWITCH HOLDING	1		480 руб.
44	~~22789~~ ~~69205~~ -8M0084613	D-образная шайба винта крепления зажима	1		130 руб.
45	10-20401	SCREW, MERCURY SWITCH CLAMP TO EXHAUST COVER	1		снято с производства
46	~~22-20445~~ 22-20445	CONNECTOR, CYLINDER BLEED HOSE-LOWER AND CENTER	3		цена по запросу
47	~~32-29873~~ ~~32-32840A1~~ 32-52742A1	HOSE, UPPER AND LOWER CYLINDER BLEED	2		цена по запросу
48	22-25956	TEE, CHECK VALVE AND ADAPTOR	1		снято с производства
49	22-28586A1	ADAPTOR AND CHECK VALVE ASSEMBLY	1		снято с производства
50	21-28481A1	CHECK VALVE ASSEMBLY-ADAPTOR	1		снято с производства
50	21-28481A1	обратный клапан в сборе	1		снято с производства
51	~~21-28483A1~~ 22-62365A1	CHECK VALVE ASSEMBLY, UPPER-BLEED HOSE	1		снято с производства
52	54-20387	CLAMP, BLEED HOSE TO CONNECTOR	4		снято с производства
53	27-31798	Прокладка крышки блока цилиндров	1		2350 руб.
54	1011-1946A1	CYLINDER BLOCK COVER ASSEMBLY	1		снято с производства
55	23-26348	BUSHING, COVER-COWL MOUNTING STUD	2		снято с производства
56	10-20653	SCREW, CYLINDER BLOCK COVER MOUNTING (1")	15		цена по запросу
56	~~10-22421~~ 10-22421	винт крепления крышки блока цилиндров (1 1/4")	1		цена по запросу
57	11-20184	Гайка винта крепления крышки	16		цена по запросу
58	27-31304	GASKET, TRANSFER PORT COVER	3		снято с производства
59	31288	COVER, TRANSFER PORT	3		снято с производства
60	10-28666	SCREW,TRANSFER PORT COVER AND BALLAST MOUNTING (1")	1		снято с производства
61	13-26992	LOCKWASHER, TRANSFER PORT COVER AND BALLAST MOUNTING SCREW	1		90 руб.

1	Art.: 1128-1890A1 Верхняя торцевая крышка в сборе Деталей в узле: 1 снято с производства
2	Art.: ~~26-29476~~ 26-29476 Сальник Деталей в узле: 1 цена по запросу
3	Art.: 25-31305 Уплотнительное кольцо Деталей в узле: 1 снято с производства
4	Art.: ~~30-32117~~ 30-32117 Шариковый подшипник Деталей в узле: 1 цена по запросу
5	Art.: 15-31283A1 SHIM, END CAP TO CRANKCASE (.002-3-5-10) Деталей в узле: AR снято с производства
6	Art.: 10-30225 SCREW, END CAP MOUNTING Деталей в узле: 4 90 руб.
7	Art.: 836-1852A1 блок цилиндров и картер Деталей в узле: 1 снято с производства
8	Art.: 23-26348 BUSHING, CRANKCASE-COWL MOUNTING STUD Деталей в узле: 2 снято с производства
9	Art.: ~~22-30139~~ 22-30139 PLUG, PIPE-WATER PRESSURE HOLE Деталей в узле: 1 цена по запросу
10	Art.: 16-21831 Шпилька крепления карбюратора Деталей в узле: 6 снято с производства
11	Art.: ~~16-26133~~ 16-26133 шпилька крепления картера к корпусу вертикального вала Деталей в узле: 2 цена по запросу
12	Art.: ~~17-20033~~ 17-20033 посадочный штифт крепления картера к блоку цилиндров Деталей в узле: 2 цена по запросу
13	Art.: 17-20032 PIN, DOWEL-CYLINDER BLOCK TO MAIN BEARING Деталей в узле: 3 цена по запросу
14	Art.: 16-26134 шпилька крепления блока цилиндров к корпусу вертикального вала Деталей в узле: 2 снято с производства
15	Art.: 16-26135 шпилька крепления блока цилиндров к корпусу вертикального вала Деталей в узле: 4 снято с производства
16	Art.: 10-29877 SCREW, CRANKCASE TO CYLINDER BLOCK (3 1/4") Деталей в узле: 3 снято с производства
16	Art.: 10-26132 SCREW, CRANKCASE TO CYLINDER BLOCK F(2 1/2") Деталей в узле: 2 снято с производства
17	Art.: ~~10-21574~~ 10-21574 SCREW, CRANKCASE TO CYLINDER BLOCK (1 5/8") Деталей в узле: 1 цена по запросу
17	Art.: 10-32293 винт крепления картера к блоку цилиндров (1 3/4") Деталей в узле: 1 190 руб.
17	Art.: ~~10-22040~~ 10-22040 SCREW, CRANKCASE TO CYLINDER BLOCK F(F1 1/2") Деталей в узле: 19 цена по запросу
18	Art.: 11-29250 NUT, CRANKCASE FASTENING SCREW Деталей в узле: 26 260 руб.
19	Art.: ~~26551~~ 26551 BRACKET, CLAMP EXTENSION Деталей в узле: 1 цена по запросу
20	Art.: ~~10-33853~~ 10-33853 SCREW, MAIN BEARING LOCKING Деталей в узле: 3 цена по запросу
21	Art.: 10-20359 винт фиксации центрального коренного вкладыша Деталей в узле: 2 220 руб.
22	Art.: 14-20091 TAB WASHER,BEARING LOCKING SCREW Деталей в узле: 5 220 руб.
23	Art.: 1126-1751A1 нижняя торцевая крышка в сборе Деталей в узле: 1 снято с производства
24	Art.: 21-28481A1 CHECK VALVE ASSEMBLY, END CAP Деталей в узле: 1 снято с производства
25	Art.: ~~26-29476~~ 26-29476 OIL SEAL UPPER Деталей в узле: 1 цена по запросу
26	Art.: 26-29478 Нижний сальник Деталей в узле: 1 4190 руб.
27	Art.: 25-20081 Уплотнительное кольцо Деталей в узле: 1 280 руб.
28	Art.: ~~30-20080~~ 30-20080 BEARING BALL Деталей в узле: 1 цена по запросу
29	Art.: 15-20085A1 SHIM, END CAP TO CRANKCASE(.002-3-5-10) Деталей в узле: AR 10010 руб.
30	Art.: 10-30225 SCREW, END CAP MOUNTING Деталей в узле: 3 90 руб.
31	Art.: 27-31302 прокладка между блоком цилиндров и пластиной коллектора Деталей в узле: 1 снято с производства
32	Art.: 30011 PLATE EXHAUST MANIFOLD Деталей в узле: 1 снято с производства
33	Art.: 10-20540 SCREW, TRANSFER PORT COVER MOUNTING (5/8") Деталей в узле: 8 снято с производства
33	Art.: ~~27-31301~~ 27-31301 GASKET, MANIFOLD PLATE TO COVER Деталей в узле: 1 цена по запросу
34	Art.: 31303 Крышка выпускного коллектора Деталей в узле: 1 снято с производства
35	Art.: 10-28668 SCREW, MANIFOLD COVER MOUNTING Деталей в узле: 23 170 руб.
36	Art.: 54-26519 CLAMP, SPARK PLUG LEADS TO COVER Деталей в узле: 3 снято с производства
37	Art.: 30109 GROUND STRAP ASSEMBLY, CYLINDER BLOCK TO BOTTOM COWL Деталей в узле: 1 снято с производства
38	Art.: ~~32-33960~~ ~~32-34395A1~~ 32-99127109 TUBE, BALANCE-MAIN BEARING Деталей в узле: 2 цена по запросу
39	Art.: 22-20781 ELBOW, BALANCE TUBE TO MAIN BEARING SCREW Деталей в узле: 2 снято с производства
40	Art.: ~~22-20931~~ 22-20931 TEE, BALANCE TUBE TO MAIN BEARING SCREW Деталей в узле: 1 цена по запросу
41	Art.: 54-20386 CLAMP, BALANCE TUBE TO ELBOW AND TEE Деталей в узле: 4 снято с производства
42	Art.: ~~30000~~ ~~33385A1~~ -58124A1 SWITCH,MERCURY (M.L.A.-ORDER 33385A)MERCURY SWITCH AND (1)10 Деталей в узле: 1 снято с производства
43	Art.: 54-22875 CLAMP, MERCURY SWITCH HOLDING Деталей в узле: 1 480 руб.
44	Art.: ~~22789~~ ~~69205~~ -8M0084613 D-образная шайба винта крепления зажима Деталей в узле: 1 130 руб.
45	Art.: 10-20401 SCREW, MERCURY SWITCH CLAMP TO EXHAUST COVER Деталей в узле: 1 снято с производства
46	Art.: ~~22-20445~~ 22-20445 CONNECTOR, CYLINDER BLEED HOSE-LOWER AND CENTER Деталей в узле: 3 цена по запросу
47	Art.: ~~32-29873~~ ~~32-32840A1~~ 32-52742A1 HOSE, UPPER AND LOWER CYLINDER BLEED Деталей в узле: 2 цена по запросу
48	Art.: 22-25956 TEE, CHECK VALVE AND ADAPTOR Деталей в узле: 1 снято с производства
49	Art.: 22-28586A1 ADAPTOR AND CHECK VALVE ASSEMBLY Деталей в узле: 1 снято с производства
50	Art.: 21-28481A1 CHECK VALVE ASSEMBLY-ADAPTOR Деталей в узле: 1 снято с производства
50	Art.: 21-28481A1 обратный клапан в сборе Деталей в узле: 1 снято с производства
51	Art.: ~~21-28483A1~~ 22-62365A1 CHECK VALVE ASSEMBLY, UPPER-BLEED HOSE Деталей в узле: 1 снято с производства
52	Art.: 54-20387 CLAMP, BLEED HOSE TO CONNECTOR Деталей в узле: 4 снято с производства
53	Art.: 27-31798 Прокладка крышки блока цилиндров Деталей в узле: 1 2350 руб.
54	Art.: 1011-1946A1 CYLINDER BLOCK COVER ASSEMBLY Деталей в узле: 1 снято с производства
55	Art.: 23-26348 BUSHING, COVER-COWL MOUNTING STUD Деталей в узле: 2 снято с производства
56	Art.: 10-20653 SCREW, CYLINDER BLOCK COVER MOUNTING (1") Деталей в узле: 15 цена по запросу
56	Art.: ~~10-22421~~ 10-22421 винт крепления крышки блока цилиндров (1 1/4") Деталей в узле: 1 цена по запросу
57	Art.: 11-20184 Гайка винта крепления крышки Деталей в узле: 16 цена по запросу
58	Art.: 27-31304 GASKET, TRANSFER PORT COVER Деталей в узле: 3 снято с производства
59	Art.: 31288 COVER, TRANSFER PORT Деталей в узле: 3 снято с производства
60	Art.: 10-28666 SCREW,TRANSFER PORT COVER AND BALLAST MOUNTING (1") Деталей в узле: 1 снято с производства
61	Art.: 13-26992 LOCKWASHER, TRANSFER PORT COVER AND BALLAST MOUNTING SCREW Деталей в узле: 1 90 руб.
