MERC 650

← | →

блок цилиндров и картер

коленчатый вал, поршень и шатун

нижняя часть колпака и привод механизма переключения передач

зажим и поворотный кронштейн в сборе

Корпус вертикального вала в сборе

редуктор в сборе (страница 1)

редуктор в сборе (страница 2)

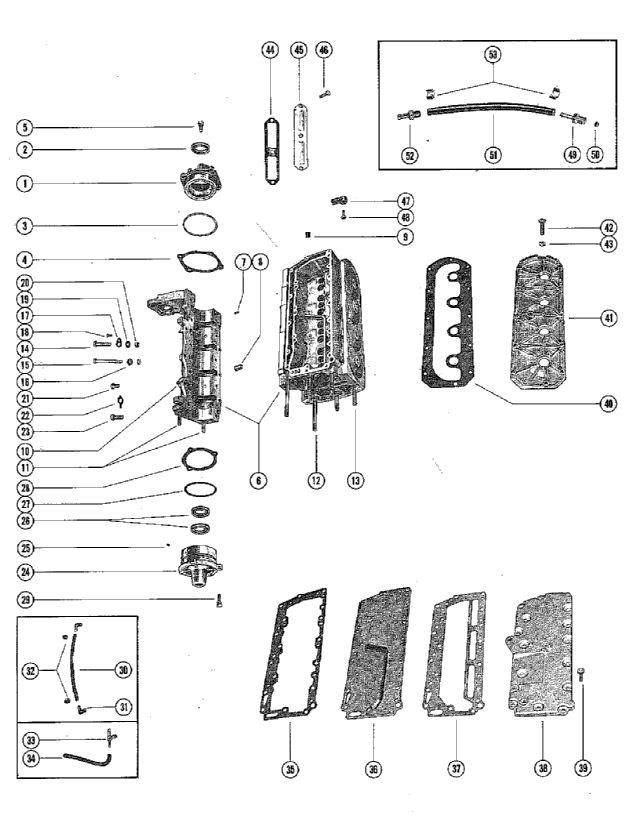

блок цилиндров и картер

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1128-3367A1	Верхняя торцевая крышка в сборе	1		снято с производства
2	~~26-29476~~ 26-29476	Сальник	1		цена по запросу
3	25-31305	Уплотнительное кольцо	1		снято с производства
4	15-31283A1	SHIM, UPPER END CAP TO CRANKCASE (.002-3-5-10)	AR		снято с производства
5	10-30225	Винт крепления верхней торцевой крышки	4		90 руб.
6	834-3997A3	блок цилиндров и картер	1		снято с производства
7	17-20032	посадочный штифт крепления блока цилиндров к коренному вкладышу	2		цена по запросу
8	~~17-20033~~ 17-20033	посадочный штифт крепления картера к блоку цилиндров	2		цена по запросу
9	~~22-32802~~ ~~22-328021~~ 22-328022	PLUG, PIPE - WATER PRESSURE HOSE (CYLINDER BLOCK)	1		680 руб.
10	~~16-35099~~ 16-35099	шпилька крепления карбюратора (1 3/16")	4		цена по запросу
11	~~16-26133~~ 16-26133	STUD, CRANKCASE TO DRIVE SHAFT HOUSING (1 7/8")	2		цена по запросу
12	16-26134	STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (4 1/16")	2		снято с производства
13	16-48770	STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (3 9/16")	4		снято с производства
14	~~10-33860~~ 10-33860	винт крепления картера к блоку цилиндров (2")	2		цена по запросу
14	10-32293	винт крепления картера к блоку цилиндров (1 3/4")	12		190 руб.
14	10-26132	винт крепления картера к блоку цилиндров (2 1/2")	2		снято с производства
15	10-33008	SCREW, CRANKCASE AND STARTER MOTOR BRACKET TO CYLINDER BLOCK	2		снято с производства
16	12-26825	WASHER, CRANKCASE AND STARTER MOTOR BRACKET SCREW	2		170 руб.
17	~~26551~~ 26551	BRACKET, GROUND STRAP TO CRANKCASE	1		цена по запросу
18	~~10-26548~~ 10-26548	SCREW, GROUND STRAP TO BRACKET	1		цена по запросу
19	12-20084	WASHER, GROUND STRAP AND CRANKCASE SCREW	1		340 руб.
20	~~11-46793~~ 11-46793	NUT, CRANKCASE TO CYLINDER BLOCK SCREW	18		цена по запросу
21	10-53904	SCREW, MAIN BEARING LOCKING	2		снято с производства
22	14-20091	стопорная шайба винта фиксации подшипника	3		220 руб.
23	10-20359	винт фиксации центрального коренного вкладыша	1		220 руб.
24	1126-3369A2	нижняя торцевая крышка в сборе	1		снято с производства
25	~~21-56011A1~~ ~~21-56011A2~~ 21-42657A1	CHECK VALVE ASSEMBLY, END CAP	1		цена по запросу
26	~~26-29476~~ 26-29476	Верхний сальник	2		цена по запросу
27	25-20081	Уплотнительное кольцо	1		280 руб.
28	15-20085A1	SHIM, LOWER END CAP (.002-3-5-10)	AR		10010 руб.
29	10-30225	Винт крепления нижней торцевой крышки	3		90 руб.
30	~~32-33729~~ ~~32-34395A1~~ 32-99127109	TUBE, BALANCE - MAIN BEARING	1		цена по запросу
31	~~22-25885~~ 22-25885	ELBOW, BALANCE TUBE TO MAIN BEARING	1		цена по запросу
32	54-20386	CLAMP, BALANCE TUBE TO ELBOW	2		снято с производства
32	54-20387	CLAMP, LOWER BLEED HOSE	2		снято с производства
33	22-53491	TEE, BLEED AND BALANCE HOSE TO CYLINDER BLOCK	1		снято с производства
34	~~32-52742A1~~ ~~32-2698088~~ 32-9912688	HOSE, CYLINDER BLEED - LOWER (20")	1		3910 руб.
35	27-37449	прокладка между блоком цилиндров и перегородкой	1		снято с производства
36	37447	PLATE, BAFFLE PLATE TO MANIFOLD COVER	1		снято с производства
37	27-37414	прокладка между перегородкой и крышкой коллектора	1		снято с производства
38	46298	Крышка выпускного коллектора	1		снято с производства
39	10-38837	SCREW, BAFFLE PLATE AND COVER MOUNTING (1 1/8")	17		320 руб.
40	27-33015	Прокладка крышки блока цилиндров	1		снято с производства
41	1012-2445	Крышка блока цилиндров	1		снято с производства
42	~~10-22421~~ 10-22421	винт крепления крышки блока цилиндров (1 1/4")	12		цена по запросу
43	~~11-46887~~ 11-46887	NUT,M COVER MOUNTING SCREW	12		цена по запросу
44	27-31304	GASKET, TRANSFER PORT COVER	2		снято с производства
45	31288	COVER, TRANSFER PORT	2		снято с производства
46	10-28635	SCREW, TRANSFER PORT COVER TO CYLINDER BLOCK (5/8")	4		210 руб.
46	10-20540	SCREW, TRANSFER PORT COVER TO CYLINDER BLOCK (5/8")	2		снято с производства
47	37440	BRACKET, MOUNT SUPPORT - CYLINDER BLOCK	1		снято с производства
48	~~10-24234~~ 10-24234	винт крепления кронштейна к блоку цилиндров (1")	1		цена по запросу
49	~~21-28483A1~~ 22-62365A1	CHECK VALVE ASSEMBLY, UPPER - BLEED HOSE	2		снято с производства
50	21-28481A1	обратный клапан в сборе	2		снято с производства
51	~~32-52742A1~~ ~~32-2698088~~ 32-9912688	HOSE, CYLINDER BLEED - UPPER (9 1/2")	1		3910 руб.
52	~~22-20445~~ 22-20445	CONNECTOR, UPPER - BLEED HOSE	1		цена по запросу
53	54-20387	CLAMP, BLEED HOSE TO CHECK VALVE AND CONNECTOR	2		снято с производства

1	Art.: 1128-3367A1 Верхняя торцевая крышка в сборе Деталей в узле: 1 снято с производства
2	Art.: ~~26-29476~~ 26-29476 Сальник Деталей в узле: 1 цена по запросу
3	Art.: 25-31305 Уплотнительное кольцо Деталей в узле: 1 снято с производства
4	Art.: 15-31283A1 SHIM, UPPER END CAP TO CRANKCASE (.002-3-5-10) Деталей в узле: AR снято с производства
5	Art.: 10-30225 Винт крепления верхней торцевой крышки Деталей в узле: 4 90 руб.
6	Art.: 834-3997A3 блок цилиндров и картер Деталей в узле: 1 снято с производства
7	Art.: 17-20032 посадочный штифт крепления блока цилиндров к коренному вкладышу Деталей в узле: 2 цена по запросу
8	Art.: ~~17-20033~~ 17-20033 посадочный штифт крепления картера к блоку цилиндров Деталей в узле: 2 цена по запросу
9	Art.: ~~22-32802~~ ~~22-328021~~ 22-328022 PLUG, PIPE - WATER PRESSURE HOSE (CYLINDER BLOCK) Деталей в узле: 1 680 руб.
10	Art.: ~~16-35099~~ 16-35099 шпилька крепления карбюратора (1 3/16") Деталей в узле: 4 цена по запросу
11	Art.: ~~16-26133~~ 16-26133 STUD, CRANKCASE TO DRIVE SHAFT HOUSING (1 7/8") Деталей в узле: 2 цена по запросу
12	Art.: 16-26134 STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (4 1/16") Деталей в узле: 2 снято с производства
13	Art.: 16-48770 STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING (3 9/16") Деталей в узле: 4 снято с производства
14	Art.: ~~10-33860~~ 10-33860 винт крепления картера к блоку цилиндров (2") Деталей в узле: 2 цена по запросу
14	Art.: 10-32293 винт крепления картера к блоку цилиндров (1 3/4") Деталей в узле: 12 190 руб.
14	Art.: 10-26132 винт крепления картера к блоку цилиндров (2 1/2") Деталей в узле: 2 снято с производства
15	Art.: 10-33008 SCREW, CRANKCASE AND STARTER MOTOR BRACKET TO CYLINDER BLOCK Деталей в узле: 2 снято с производства
16	Art.: 12-26825 WASHER, CRANKCASE AND STARTER MOTOR BRACKET SCREW Деталей в узле: 2 170 руб.
17	Art.: ~~26551~~ 26551 BRACKET, GROUND STRAP TO CRANKCASE Деталей в узле: 1 цена по запросу
18	Art.: ~~10-26548~~ 10-26548 SCREW, GROUND STRAP TO BRACKET Деталей в узле: 1 цена по запросу
19	Art.: 12-20084 WASHER, GROUND STRAP AND CRANKCASE SCREW Деталей в узле: 1 340 руб.
20	Art.: ~~11-46793~~ 11-46793 NUT, CRANKCASE TO CYLINDER BLOCK SCREW Деталей в узле: 18 цена по запросу
21	Art.: 10-53904 SCREW, MAIN BEARING LOCKING Деталей в узле: 2 снято с производства
22	Art.: 14-20091 стопорная шайба винта фиксации подшипника Деталей в узле: 3 220 руб.
23	Art.: 10-20359 винт фиксации центрального коренного вкладыша Деталей в узле: 1 220 руб.
24	Art.: 1126-3369A2 нижняя торцевая крышка в сборе Деталей в узле: 1 снято с производства
25	Art.: ~~21-56011A1~~ ~~21-56011A2~~ 21-42657A1 CHECK VALVE ASSEMBLY, END CAP Деталей в узле: 1 цена по запросу
26	Art.: ~~26-29476~~ 26-29476 Верхний сальник Деталей в узле: 2 цена по запросу
27	Art.: 25-20081 Уплотнительное кольцо Деталей в узле: 1 280 руб.
28	Art.: 15-20085A1 SHIM, LOWER END CAP (.002-3-5-10) Деталей в узле: AR 10010 руб.
29	Art.: 10-30225 Винт крепления нижней торцевой крышки Деталей в узле: 3 90 руб.
30	Art.: ~~32-33729~~ ~~32-34395A1~~ 32-99127109 TUBE, BALANCE - MAIN BEARING Деталей в узле: 1 цена по запросу
31	Art.: ~~22-25885~~ 22-25885 ELBOW, BALANCE TUBE TO MAIN BEARING Деталей в узле: 1 цена по запросу
32	Art.: 54-20386 CLAMP, BALANCE TUBE TO ELBOW Деталей в узле: 2 снято с производства
32	Art.: 54-20387 CLAMP, LOWER BLEED HOSE Деталей в узле: 2 снято с производства
33	Art.: 22-53491 TEE, BLEED AND BALANCE HOSE TO CYLINDER BLOCK Деталей в узле: 1 снято с производства
34	Art.: ~~32-52742A1~~ ~~32-2698088~~ 32-9912688 HOSE, CYLINDER BLEED - LOWER (20") Деталей в узле: 1 3910 руб.
35	Art.: 27-37449 прокладка между блоком цилиндров и перегородкой Деталей в узле: 1 снято с производства
36	Art.: 37447 PLATE, BAFFLE PLATE TO MANIFOLD COVER Деталей в узле: 1 снято с производства
37	Art.: 27-37414 прокладка между перегородкой и крышкой коллектора Деталей в узле: 1 снято с производства
38	Art.: 46298 Крышка выпускного коллектора Деталей в узле: 1 снято с производства
39	Art.: 10-38837 SCREW, BAFFLE PLATE AND COVER MOUNTING (1 1/8") Деталей в узле: 17 320 руб.
40	Art.: 27-33015 Прокладка крышки блока цилиндров Деталей в узле: 1 снято с производства
41	Art.: 1012-2445 Крышка блока цилиндров Деталей в узле: 1 снято с производства
42	Art.: ~~10-22421~~ 10-22421 винт крепления крышки блока цилиндров (1 1/4") Деталей в узле: 12 цена по запросу
43	Art.: ~~11-46887~~ 11-46887 NUT,M COVER MOUNTING SCREW Деталей в узле: 12 цена по запросу
44	Art.: 27-31304 GASKET, TRANSFER PORT COVER Деталей в узле: 2 снято с производства
45	Art.: 31288 COVER, TRANSFER PORT Деталей в узле: 2 снято с производства
46	Art.: 10-28635 SCREW, TRANSFER PORT COVER TO CYLINDER BLOCK (5/8") Деталей в узле: 4 210 руб.
46	Art.: 10-20540 SCREW, TRANSFER PORT COVER TO CYLINDER BLOCK (5/8") Деталей в узле: 2 снято с производства
47	Art.: 37440 BRACKET, MOUNT SUPPORT - CYLINDER BLOCK Деталей в узле: 1 снято с производства
48	Art.: ~~10-24234~~ 10-24234 винт крепления кронштейна к блоку цилиндров (1") Деталей в узле: 1 цена по запросу
49	Art.: ~~21-28483A1~~ 22-62365A1 CHECK VALVE ASSEMBLY, UPPER - BLEED HOSE Деталей в узле: 2 снято с производства
50	Art.: 21-28481A1 обратный клапан в сборе Деталей в узле: 2 снято с производства
51	Art.: ~~32-52742A1~~ ~~32-2698088~~ 32-9912688 HOSE, CYLINDER BLEED - UPPER (9 1/2") Деталей в узле: 1 3910 руб.
52	Art.: ~~22-20445~~ 22-20445 CONNECTOR, UPPER - BLEED HOSE Деталей в узле: 1 цена по запросу
53	Art.: 54-20387 CLAMP, BLEED HOSE TO CHECK VALVE AND CONNECTOR Деталей в узле: 2 снято с производства
