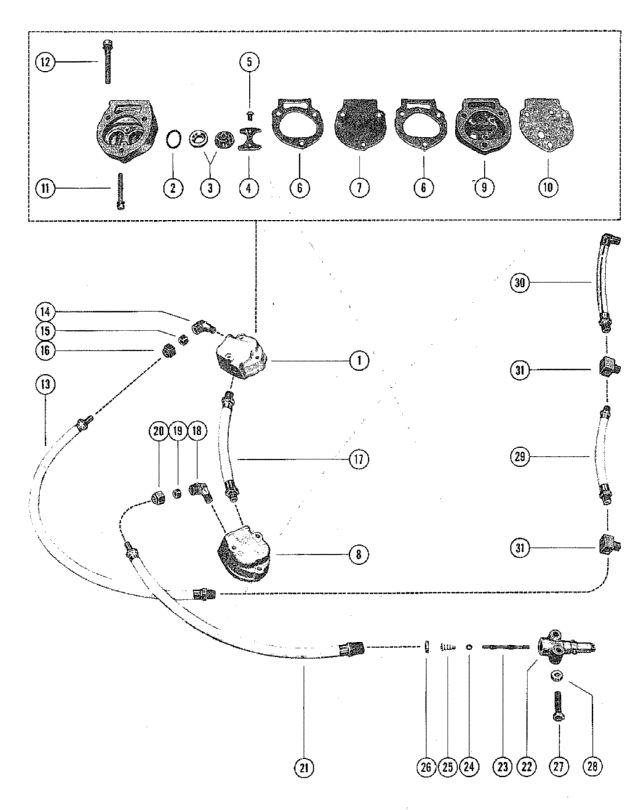

Топливный насос и топливопроводы

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	30269A2	FUEL PUMP ASSEMBLY - UPPER (SEE NOTE BELOW)	1,1		снято с производства
2	27-23005	прокладка между обратным клапаном и корпусом	2,2		снято с производства
2	27-23005	прокладка между обратным клапаном и корпусом	2,2		снято с производства
3	~~21-30430~~ 21-8M0082362	VALVE, CHECK - FUEL PUMP	2,2		1150 руб.
3	~~21-30430~~ 21-8M0082362	VALVE, CHECK - FUEL PUMP	2,2		1150 руб.
4	23004	фиксатор обратного клапана	1,1		снято с производства
4	23004	фиксатор обратного клапана	1,1		снято с производства
5	~~10-20037~~ 10-20037	Винт крепления фиксатора к корпусу	2,2		цена по запросу
5	~~10-20037~~ 10-20037	Винт крепления фиксатора к корпусу	2,2		цена по запросу
6	27-24863	Прокладка топливного насоса	2,2		цена по запросу
6	27-24863	Прокладка топливного насоса	2,2		цена по запросу
7	23014	диафрагма топливного насоса	1,1		цена по запросу
7	23014	диафрагма топливного насоса	1,1		цена по запросу
8	23009A1	FUEL PUMP ASSEMBLY - LOWER	1,		снято с производства
8	30461A2	FUEL PUMP ASSEMBLY - LOWER	,1		снято с производства
9	29044	COVER. FUEL PUMP (UPPER)	1,		снято с производства
9	30275	COVER, FUEL PUMP (LOWER) - (UPPER AND LOWER)	,2		снято с производства
9	30275	COVER, FUEL PUMP (LOWER) - (UPPER AND LOWER)	1,		снято с производства
10	27-30276	Прокладка крышки топливного насоса	2,2		цена по запросу
11	10-29878	винт крепления топливного насоса (1 1/2")	2,2		снято с производства
12	10-30273	SCREW, FUEL PUMP MOUNTING (1 7/8") - LOWER PUMP	2,2		снято с производства
12	10-30274	SCREW, FUEL PUMP MOUNTING (1 3/4") - UPPER PUMP	2,2		снято с производства
13	32-30233	FUEL LINE, LOWER FUEL PUMP OUTLET TO LOWER CARBURETOR	,1		снято с производства
13	32-30233	FUEL LINE, UPPER FUEL PUMP OUTLET TO LOWER CARBURETOR	1,		снято с производства
14	22-30174	ELBOW, UPPER FUEL PUMP OUTLET	1,		снято с производства
15	22-30175	SLEEVE, FUEL PUMP OUTLET ELBOW OR CONNECTOR	,2		снято с производства
15	22-30175	SLEEVE, FUEL PUMP OUTLET ELBOW OR CONNECTOR	1,		снято с производства
16	22-30177	NUT, FUEL PUMP OUTLET ELBOW OR CONNECTOR	1,		снято с производства
16	22-30177	NUT, FUEL PUMP OUTLET ELBOW OR CONNECTOR	,2		снято с производства
17	~~32-30466~~ 32-30466	FUEL LINE, LOWER PUMP OUTLET TO UPPER PUMP INLET	,1		цена по запросу
17	32-30231	FUEL LINE, LOWER PUMP OUTLET TO UPPER PUMP INLET	1,		снято с производства
18	22-30174	ELBOW, LOWER FUEL PUMP INLET	1,1		снято с производства
19	22-30175	SLEEVE, LOWER FUEL PUMP INLET ELBOW	1,1		снято с производства
20	22-30177	NUT, LOWER FUEL PUMP INLET ELBOW	1,1		снято с производства
21	32-30176	FUEL LINE, ADAPTOR TO LOWER FUEL PUMP	1,1		7540 руб.
22	30186	ADAPTOR, CHECK UNIT (FUEL LINE)	1,1		цена по запросу
23	30187	STEM, CHECK UNIT ADAPTOR	1,1		снято с производства
24	~~25-20415~~ 25-20415	"O" RING, ADAPTOR STEM	1,1		цена по запросу
25	24-30189	SPRING, ADAPTOR STEM	1,1		420 руб.
26	30188	крышка шайбы переходника	1,1		200 руб.
27	~~10-22421~~ 10-22421	винт крепления переходника к нижней части колпака	2,2		цена по запросу
28	11-20184	NUT, ADAPTOR FASTENING SCREW	2,2		цена по запросу
29	32-30230	FUEL LINE, UPPER TO CENTER TO LOWER CARBURETOR	1,		снято с производства
29	32-30230	FUEL LINE, UPPER TO CENTER TO LOWER CARBURETOR	,2		снято с производства
30	~~32-29904~~ 32-29904	FUEL LINE, UPPER TO CENTER CARBURETOR	1,		цена по запросу
31	22-25956	TEE, CENTER AND LOWER CARBURETOR	2,2		снято с производства
-	22-30468	CONNECTOR, UPPER AND LOWER FUEL PUMP OUTLET	,2		снято с производства
-	~~22-28624~~ 22-286241	TEE, UPPER CARBURATOR	,1		1430 руб.
-	32-30467	FUEL LINE, UPPER FUEL PUMP OUTLET TO UPPER CARBURETOR	,1		снято с производства

1	Art.: 30269A2 FUEL PUMP ASSEMBLY - UPPER (SEE NOTE BELOW) Деталей в узле: 1,1 снято с производства
2	Art.: 27-23005 прокладка между обратным клапаном и корпусом Деталей в узле: 2,2 снято с производства
2	Art.: 27-23005 прокладка между обратным клапаном и корпусом Деталей в узле: 2,2 снято с производства
3	Art.: ~~21-30430~~ 21-8M0082362 VALVE, CHECK - FUEL PUMP Деталей в узле: 2,2 1150 руб.
3	Art.: ~~21-30430~~ 21-8M0082362 VALVE, CHECK - FUEL PUMP Деталей в узле: 2,2 1150 руб.
4	Art.: 23004 фиксатор обратного клапана Деталей в узле: 1,1 снято с производства
4	Art.: 23004 фиксатор обратного клапана Деталей в узле: 1,1 снято с производства
5	Art.: ~~10-20037~~ 10-20037 Винт крепления фиксатора к корпусу Деталей в узле: 2,2 цена по запросу
5	Art.: ~~10-20037~~ 10-20037 Винт крепления фиксатора к корпусу Деталей в узле: 2,2 цена по запросу
6	Art.: 27-24863 Прокладка топливного насоса Деталей в узле: 2,2 цена по запросу
6	Art.: 27-24863 Прокладка топливного насоса Деталей в узле: 2,2 цена по запросу
7	Art.: 23014 диафрагма топливного насоса Деталей в узле: 1,1 цена по запросу
7	Art.: 23014 диафрагма топливного насоса Деталей в узле: 1,1 цена по запросу
8	Art.: 23009A1 FUEL PUMP ASSEMBLY - LOWER Деталей в узле: 1, снято с производства
8	Art.: 30461A2 FUEL PUMP ASSEMBLY - LOWER Деталей в узле: ,1 снято с производства
9	Art.: 29044 COVER. FUEL PUMP (UPPER) Деталей в узле: 1, снято с производства
9	Art.: 30275 COVER, FUEL PUMP (LOWER) - (UPPER AND LOWER) Деталей в узле: ,2 снято с производства
9	Art.: 30275 COVER, FUEL PUMP (LOWER) - (UPPER AND LOWER) Деталей в узле: 1, снято с производства
10	Art.: 27-30276 Прокладка крышки топливного насоса Деталей в узле: 2,2 цена по запросу
11	Art.: 10-29878 винт крепления топливного насоса (1 1/2") Деталей в узле: 2,2 снято с производства
12	Art.: 10-30273 SCREW, FUEL PUMP MOUNTING (1 7/8") - LOWER PUMP Деталей в узле: 2,2 снято с производства
12	Art.: 10-30274 SCREW, FUEL PUMP MOUNTING (1 3/4") - UPPER PUMP Деталей в узле: 2,2 снято с производства
13	Art.: 32-30233 FUEL LINE, LOWER FUEL PUMP OUTLET TO LOWER CARBURETOR Деталей в узле: ,1 снято с производства
13	Art.: 32-30233 FUEL LINE, UPPER FUEL PUMP OUTLET TO LOWER CARBURETOR Деталей в узле: 1, снято с производства
14	Art.: 22-30174 ELBOW, UPPER FUEL PUMP OUTLET Деталей в узле: 1, снято с производства
15	Art.: 22-30175 SLEEVE, FUEL PUMP OUTLET ELBOW OR CONNECTOR Деталей в узле: ,2 снято с производства
15	Art.: 22-30175 SLEEVE, FUEL PUMP OUTLET ELBOW OR CONNECTOR Деталей в узле: 1, снято с производства
16	Art.: 22-30177 NUT, FUEL PUMP OUTLET ELBOW OR CONNECTOR Деталей в узле: 1, снято с производства
16	Art.: 22-30177 NUT, FUEL PUMP OUTLET ELBOW OR CONNECTOR Деталей в узле: ,2 снято с производства
17	Art.: ~~32-30466~~ 32-30466 FUEL LINE, LOWER PUMP OUTLET TO UPPER PUMP INLET Деталей в узле: ,1 цена по запросу
17	Art.: 32-30231 FUEL LINE, LOWER PUMP OUTLET TO UPPER PUMP INLET Деталей в узле: 1, снято с производства
18	Art.: 22-30174 ELBOW, LOWER FUEL PUMP INLET Деталей в узле: 1,1 снято с производства
19	Art.: 22-30175 SLEEVE, LOWER FUEL PUMP INLET ELBOW Деталей в узле: 1,1 снято с производства
20	Art.: 22-30177 NUT, LOWER FUEL PUMP INLET ELBOW Деталей в узле: 1,1 снято с производства
21	Art.: 32-30176 FUEL LINE, ADAPTOR TO LOWER FUEL PUMP Деталей в узле: 1,1 7540 руб.
22	Art.: 30186 ADAPTOR, CHECK UNIT (FUEL LINE) Деталей в узле: 1,1 цена по запросу
23	Art.: 30187 STEM, CHECK UNIT ADAPTOR Деталей в узле: 1,1 снято с производства
24	Art.: ~~25-20415~~ 25-20415 "O" RING, ADAPTOR STEM Деталей в узле: 1,1 цена по запросу
25	Art.: 24-30189 SPRING, ADAPTOR STEM Деталей в узле: 1,1 420 руб.
26	Art.: 30188 крышка шайбы переходника Деталей в узле: 1,1 200 руб.
27	Art.: ~~10-22421~~ 10-22421 винт крепления переходника к нижней части колпака Деталей в узле: 2,2 цена по запросу
28	Art.: 11-20184 NUT, ADAPTOR FASTENING SCREW Деталей в узле: 2,2 цена по запросу
29	Art.: 32-30230 FUEL LINE, UPPER TO CENTER TO LOWER CARBURETOR Деталей в узле: 1, снято с производства
29	Art.: 32-30230 FUEL LINE, UPPER TO CENTER TO LOWER CARBURETOR Деталей в узле: ,2 снято с производства
30	Art.: ~~32-29904~~ 32-29904 FUEL LINE, UPPER TO CENTER CARBURETOR Деталей в узле: 1, цена по запросу
31	Art.: 22-25956 TEE, CENTER AND LOWER CARBURETOR Деталей в узле: 2,2 снято с производства
-	Art.: 22-30468 CONNECTOR, UPPER AND LOWER FUEL PUMP OUTLET Деталей в узле: ,2 снято с производства
-	Art.: ~~22-28624~~ 22-286241 TEE, UPPER CARBURATOR Деталей в узле: ,1 1430 руб.
-	Art.: 32-30467 FUEL LINE, UPPER FUEL PUMP OUTLET TO UPPER CARBURETOR Деталей в узле: ,1 снято с производства
