MERC 700

← | →

блок цилиндров и картер

коленчатый вал, поршни и шатуны

OVERSIZE PISTONS AND RINGS

Нижняя часть колпака в сборе

зажим и поворотный кронштейн в сборе

Корпус вертикального вала в сборе

GEAR HOUSING ASSEMBLY, COMPLETE (STANDARD ROTATION) (700E)

GEAR HOUSING ASSEMBLY, COMPLETE (STANDARD ROTATION)(700E-1)

GEAR HOUSING ASSEMBLY, COMPLETE (COUNTER ROTATION)(700E)

GEAR HOUSING ASSEMBLY, COMPLETE (COUNTER ROTATION)(700E-1)

MERC 700EL PARTS LIST

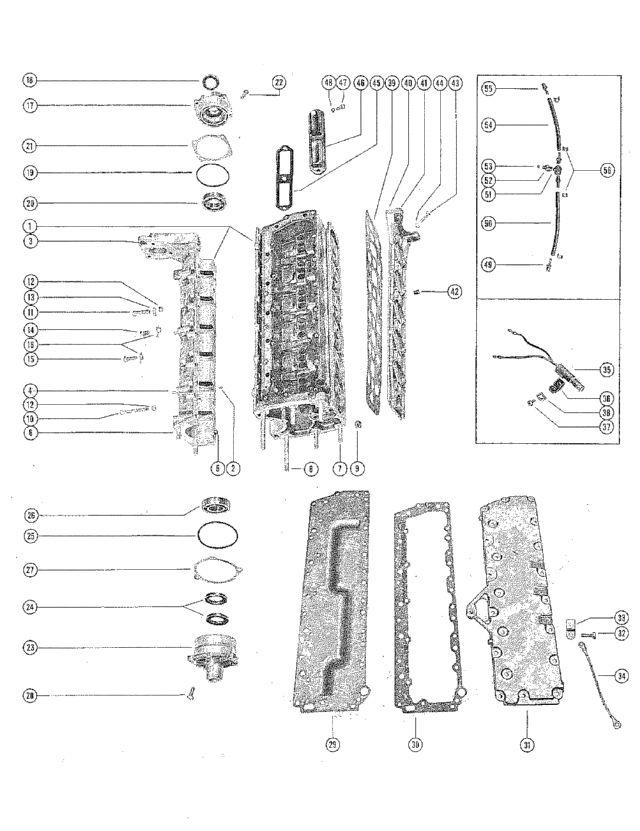

блок цилиндров и картер

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~832-1411A3~~ 832-1815A2	блок цилиндров и картер	1,1		снято с производства
2	17-20032	посадочный штифт крепления блока цилиндров к коренному вкладышу	3,3		цена по запросу
3	23-26348	BUSHING, CRANKCASE - COWL MOUNTING STUD	2,2		снято с производства
4	16-21831	Шпилька крепления карбюратора	6,6		снято с производства
5	~~17-20033~~ 17-20033	посадочный штифт крепления картера к блоку цилиндров	2,2		цена по запросу
6	~~16-26133~~ 16-26133	шпилька крепления картера к корпусу вертикального вала	2,2		цена по запросу
7	16-26135	шпилька крепления блока цилиндров к корпусу вертикального вала	4,4		снято с производства
8	16-26134	шпилька крепления блока цилиндров к корпусу вертикального вала	2,2		снято с производства
9	~~22-21290~~ 22-21290	PLUG, PIPE - BLEED HOLE	AR,AR		цена по запросу
10	10-22039	винт крепления картера к блоку цилиндров (2 3/4")	2,2		снято с производства
10	10-27005	SCREW, CRANKCASE TO CYLINDER BLOCK (2 7/8")	1,1		снято с производства
10	10-26132	винт крепления картера к блоку цилиндров (2 1/2")	2,2		снято с производства
11	~~10-22040~~ 10-22040	винт крепления картера к блоку цилиндров (1 1/2")	18,18		цена по запросу
11	~~10-21574~~ 10-21574	SCREW, CRANKCASE TO CYLINDER BLOCK (1 5/8")	3,3		цена по запросу
12	11-29250	NUT, CRANKCASE FASTENING SCREW	26,26		260 руб.
13	~~26551~~ 26551	BRACKET, CLAMP EXTENSION	2,2		цена по запросу
14	10-20089	SCREW, MAIN BEARING LOCKING	3,3		снято с производства
15	10-20359	винт фиксации центрального коренного вкладыша	2,2		220 руб.
16	14-20091	стопорная шайба винта фиксации подшипника	5,5		220 руб.
17	1100-1438A1	Верхняя торцевая крышка в сборе	1,1		снято с производства
18	~~26-29476~~ 26-29476	Сальник	1,1		цена по запросу
19	25-20081	Уплотнительное кольцо	1,1		280 руб.
20	~~30-20080~~ 30-20080	Шариковый подшипник	1,1		цена по запросу
21	15-20082A1	SHIM, END CAP TO CRANKCASE (.002-3-5-10)	AR,AR		снято с производства
22	10-29198	SCREW, END CAP MOUNTING	4,4		480 руб.
23	1102-1485A1	нижняя торцевая крышка в сборе	1,1		снято с производства
24	~~26-29476~~ 26-29476	Верхний сальник	1,1		цена по запросу
24	26-29478	Нижний сальник	1,1		4190 руб.
25	25-20081	Уплотнительное кольцо	1,1		280 руб.
26	~~30-20080~~ 30-20080	Шариковый подшипник	1,1		цена по запросу
27	15-20085A1	SHIM, END CAP TO CRANKCASE (.002-3-5-10)	AR,AR		10010 руб.
28	10-29198	SCREW, END CAP MOUNTING	3,3		480 руб.
29	~~30065~~ 31085	пластина выпускного коллектора	1,1		снято с производства
30	27-30089	прокладка между блоком цилиндров и пластиной коллектора	1,1		снято с производства
30	27-30089	GASKET, MANIFOLD PLATE TO COVER	1,1		снято с производства
31	~~30088~~ 31083	Крышка выпускного коллектора	1,1		снято с производства
32	10-28668	SCREW, MANIFOLD COVER MOUNTING (7/8")	21,21		170 руб.
33	54-26519	CLAMP, SPARK PLUG LEADS TO COVER	3,3		снято с производства
34	30109	GROUND STRAP ASSEMBLY, CYLINDER BLOCK TO BOTTOM COWL	1,1		снято с производства
35	~~29689~~ ~~33385A3~~ -33385A4	SWITCH, MERCURY	1,1		цена по запросу
36	54-22875	CLAMP, MERCURY SWITCH HOLDING	1,1		480 руб.
37	10-20401	SCREW, CLAMP TO EXHAUST COVER	1,1		снято с производства
38	~~22789~~ ~~69205~~ -8M0084613	"D" WASHER, CLAMP SCREW	1,1		130 руб.
39	27-26072	Прокладка крышки блока цилиндров	1,1		снято с производства
40	1010-1267A1	CYLINDER BLOCK COVER ASSEMBLY	1,1		снято с производства
41	23-26348	BUSHING, COVER - COWL MOUNTING STUD	2,2		снято с производства
42	~~22-30139~~ 22-30139	PLUG, PIPE - WATER PRESSURE HOLE	1,1		цена по запросу
43	10-20653	Винт крепления крышки блока цилиндров	14,14		цена по запросу
44	11-20184	Гайка винта крепления крышки	14,14		цена по запросу
45	~~27-27936~~ 27-279361	GASKET, TRANSFER PORT COVER	3,3		330 руб.
46	27935	COVER, TRANSFER PORT	3,3		снято с производства
47	10-24770	SCREW, TRANSFER PORT COVER AND RESISTOR SNUBBER MOUNTING (1	1,1		снято с производства
47	10-20540	SCREW, TRANSFER PORT COVER MOUNTING (5/8")	8,8		снято с производства
48	13-26992	LOCKWASHER, TRANSFER PORT COVER AND RESISTOR SNUBBER MOUNTIN	1,1		90 руб.
49	~~22-20445~~ 22-20445	CONNECTOR, CYLINDER BLEED HOSE - LOWER	3,3		цена по запросу
50	~~32-28665~~ ~~32-32840A1~~ 32-52742A1	HOSE, CYLINDER BLEED (5 1/2") - LOWER	1,1		цена по запросу
51	22-25956	TEE, CHECK VALVE AND ADAPTOR	1,1		снято с производства
52	22-28586A1	ADAPTOR AND CHECK VALVE ASSEMBLY	1,1		снято с производства
53	21-28481A1	CHECK VALVE ASSEMBLY, ADAPTOR	1,1		снято с производства
53	21-28481A1	обратный клапан в сборе	1,1		снято с производства
54	~~32-28654~~ ~~32-32840A1~~ 32-52742A1	HOSE, CYLINDER BLEED (6 1/2") - UPPER	1,1		цена по запросу
55	~~21-28483A1~~ 22-62365A1	CHECK VALVE ASSEMBLY, UPPER - BLEED HOSE	1,1		снято с производства
56	54-20387	CLAMP, BLEED HOSE TO CONNECTORS	4,4		снято с производства
-	21-28481A1	CHECK VALVE ASSEMBLY, END CAP	1,1		снято с производства

1	Art.: ~~832-1411A3~~ 832-1815A2 блок цилиндров и картер Деталей в узле: 1,1 снято с производства
2	Art.: 17-20032 посадочный штифт крепления блока цилиндров к коренному вкладышу Деталей в узле: 3,3 цена по запросу
3	Art.: 23-26348 BUSHING, CRANKCASE - COWL MOUNTING STUD Деталей в узле: 2,2 снято с производства
4	Art.: 16-21831 Шпилька крепления карбюратора Деталей в узле: 6,6 снято с производства
5	Art.: ~~17-20033~~ 17-20033 посадочный штифт крепления картера к блоку цилиндров Деталей в узле: 2,2 цена по запросу
6	Art.: ~~16-26133~~ 16-26133 шпилька крепления картера к корпусу вертикального вала Деталей в узле: 2,2 цена по запросу
7	Art.: 16-26135 шпилька крепления блока цилиндров к корпусу вертикального вала Деталей в узле: 4,4 снято с производства
8	Art.: 16-26134 шпилька крепления блока цилиндров к корпусу вертикального вала Деталей в узле: 2,2 снято с производства
9	Art.: ~~22-21290~~ 22-21290 PLUG, PIPE - BLEED HOLE Деталей в узле: AR,AR цена по запросу
10	Art.: 10-22039 винт крепления картера к блоку цилиндров (2 3/4") Деталей в узле: 2,2 снято с производства
10	Art.: 10-27005 SCREW, CRANKCASE TO CYLINDER BLOCK (2 7/8") Деталей в узле: 1,1 снято с производства
10	Art.: 10-26132 винт крепления картера к блоку цилиндров (2 1/2") Деталей в узле: 2,2 снято с производства
11	Art.: ~~10-22040~~ 10-22040 винт крепления картера к блоку цилиндров (1 1/2") Деталей в узле: 18,18 цена по запросу
11	Art.: ~~10-21574~~ 10-21574 SCREW, CRANKCASE TO CYLINDER BLOCK (1 5/8") Деталей в узле: 3,3 цена по запросу
12	Art.: 11-29250 NUT, CRANKCASE FASTENING SCREW Деталей в узле: 26,26 260 руб.
13	Art.: ~~26551~~ 26551 BRACKET, CLAMP EXTENSION Деталей в узле: 2,2 цена по запросу
14	Art.: 10-20089 SCREW, MAIN BEARING LOCKING Деталей в узле: 3,3 снято с производства
15	Art.: 10-20359 винт фиксации центрального коренного вкладыша Деталей в узле: 2,2 220 руб.
16	Art.: 14-20091 стопорная шайба винта фиксации подшипника Деталей в узле: 5,5 220 руб.
17	Art.: 1100-1438A1 Верхняя торцевая крышка в сборе Деталей в узле: 1,1 снято с производства
18	Art.: ~~26-29476~~ 26-29476 Сальник Деталей в узле: 1,1 цена по запросу
19	Art.: 25-20081 Уплотнительное кольцо Деталей в узле: 1,1 280 руб.
20	Art.: ~~30-20080~~ 30-20080 Шариковый подшипник Деталей в узле: 1,1 цена по запросу
21	Art.: 15-20082A1 SHIM, END CAP TO CRANKCASE (.002-3-5-10) Деталей в узле: AR,AR снято с производства
22	Art.: 10-29198 SCREW, END CAP MOUNTING Деталей в узле: 4,4 480 руб.
23	Art.: 1102-1485A1 нижняя торцевая крышка в сборе Деталей в узле: 1,1 снято с производства
24	Art.: ~~26-29476~~ 26-29476 Верхний сальник Деталей в узле: 1,1 цена по запросу
24	Art.: 26-29478 Нижний сальник Деталей в узле: 1,1 4190 руб.
25	Art.: 25-20081 Уплотнительное кольцо Деталей в узле: 1,1 280 руб.
26	Art.: ~~30-20080~~ 30-20080 Шариковый подшипник Деталей в узле: 1,1 цена по запросу
27	Art.: 15-20085A1 SHIM, END CAP TO CRANKCASE (.002-3-5-10) Деталей в узле: AR,AR 10010 руб.
28	Art.: 10-29198 SCREW, END CAP MOUNTING Деталей в узле: 3,3 480 руб.
29	Art.: ~~30065~~ 31085 пластина выпускного коллектора Деталей в узле: 1,1 снято с производства
30	Art.: 27-30089 прокладка между блоком цилиндров и пластиной коллектора Деталей в узле: 1,1 снято с производства
30	Art.: 27-30089 GASKET, MANIFOLD PLATE TO COVER Деталей в узле: 1,1 снято с производства
31	Art.: ~~30088~~ 31083 Крышка выпускного коллектора Деталей в узле: 1,1 снято с производства
32	Art.: 10-28668 SCREW, MANIFOLD COVER MOUNTING (7/8") Деталей в узле: 21,21 170 руб.
33	Art.: 54-26519 CLAMP, SPARK PLUG LEADS TO COVER Деталей в узле: 3,3 снято с производства
34	Art.: 30109 GROUND STRAP ASSEMBLY, CYLINDER BLOCK TO BOTTOM COWL Деталей в узле: 1,1 снято с производства
35	Art.: ~~29689~~ ~~33385A3~~ -33385A4 SWITCH, MERCURY Деталей в узле: 1,1 цена по запросу
36	Art.: 54-22875 CLAMP, MERCURY SWITCH HOLDING Деталей в узле: 1,1 480 руб.
37	Art.: 10-20401 SCREW, CLAMP TO EXHAUST COVER Деталей в узле: 1,1 снято с производства
38	Art.: ~~22789~~ ~~69205~~ -8M0084613 "D" WASHER, CLAMP SCREW Деталей в узле: 1,1 130 руб.
39	Art.: 27-26072 Прокладка крышки блока цилиндров Деталей в узле: 1,1 снято с производства
40	Art.: 1010-1267A1 CYLINDER BLOCK COVER ASSEMBLY Деталей в узле: 1,1 снято с производства
41	Art.: 23-26348 BUSHING, COVER - COWL MOUNTING STUD Деталей в узле: 2,2 снято с производства
42	Art.: ~~22-30139~~ 22-30139 PLUG, PIPE - WATER PRESSURE HOLE Деталей в узле: 1,1 цена по запросу
43	Art.: 10-20653 Винт крепления крышки блока цилиндров Деталей в узле: 14,14 цена по запросу
44	Art.: 11-20184 Гайка винта крепления крышки Деталей в узле: 14,14 цена по запросу
45	Art.: ~~27-27936~~ 27-279361 GASKET, TRANSFER PORT COVER Деталей в узле: 3,3 330 руб.
46	Art.: 27935 COVER, TRANSFER PORT Деталей в узле: 3,3 снято с производства
47	Art.: 10-24770 SCREW, TRANSFER PORT COVER AND RESISTOR SNUBBER MOUNTING (1 Деталей в узле: 1,1 снято с производства
47	Art.: 10-20540 SCREW, TRANSFER PORT COVER MOUNTING (5/8") Деталей в узле: 8,8 снято с производства
48	Art.: 13-26992 LOCKWASHER, TRANSFER PORT COVER AND RESISTOR SNUBBER MOUNTIN Деталей в узле: 1,1 90 руб.
49	Art.: ~~22-20445~~ 22-20445 CONNECTOR, CYLINDER BLEED HOSE - LOWER Деталей в узле: 3,3 цена по запросу
50	Art.: ~~32-28665~~ ~~32-32840A1~~ 32-52742A1 HOSE, CYLINDER BLEED (5 1/2") - LOWER Деталей в узле: 1,1 цена по запросу
51	Art.: 22-25956 TEE, CHECK VALVE AND ADAPTOR Деталей в узле: 1,1 снято с производства
52	Art.: 22-28586A1 ADAPTOR AND CHECK VALVE ASSEMBLY Деталей в узле: 1,1 снято с производства
53	Art.: 21-28481A1 CHECK VALVE ASSEMBLY, ADAPTOR Деталей в узле: 1,1 снято с производства
53	Art.: 21-28481A1 обратный клапан в сборе Деталей в узле: 1,1 снято с производства
54	Art.: ~~32-28654~~ ~~32-32840A1~~ 32-52742A1 HOSE, CYLINDER BLEED (6 1/2") - UPPER Деталей в узле: 1,1 цена по запросу
55	Art.: ~~21-28483A1~~ 22-62365A1 CHECK VALVE ASSEMBLY, UPPER - BLEED HOSE Деталей в узле: 1,1 снято с производства
56	Art.: 54-20387 CLAMP, BLEED HOSE TO CONNECTORS Деталей в узле: 4,4 снято с производства
-	Art.: 21-28481A1 CHECK VALVE ASSEMBLY, END CAP Деталей в узле: 1,1 снято с производства
