MERC 500

← | →

привод карбюратора и соленоид воздушной заслонки

карбюротор в сборе

Топливный насос в сборе

блок цилиндров и картер

торцевые крышки, коллектор и выпускные крышки

коленчатый вал, поршень и шатун

Нижняя часть колпака в сборе

EXHAUST EXTENSION PLATE AND SHIFT LINKAGE

Корпус вертикального вала в сборе

зажим и поворотный кронштейн в сборе

редуктор в сборе (страница 1)

редуктор в сборе (страница 2)

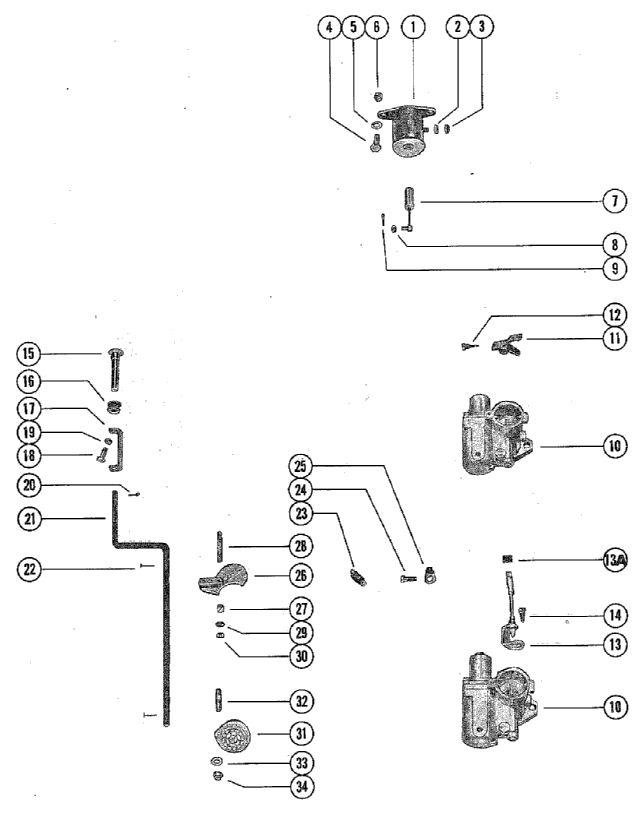

привод карбюратора и соленоид воздушной заслонки

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~54293A5~~ ~~54293A11~~ 89-889274	CHOKE SOLENOID-ELECTRIC	1		цена по запросу
2	13-26996	LOCKWASHER, CHOKE SOLENOID TERMINAL ELECTRIC	1		120 руб.
3	11-68219	NUT, CHOKE SOLENOID TERMINAL ELECTRIC	1		60 руб.
4	10-26066	SCREW, CHOKE SOLENOID TO FRONT BRACKET ELECTRIC	2		снято с производства
5	13-26993	LOCKWASHER, CHOKE SOLENOID SCREW ELECTRIC	2		цена по запросу
6	11-22053	NUT, CHOKE SOLENOID SCREW ELECTRIC	2		270 руб.
7	54283A2	PLUNGER AND LINK ASSEMBLY, CHOKE SOLENOID ELECTRIC	1		снято с производства
8	~~12-46101~~ 12-46101	WASHER, PLUNGER AND LINK ELECTRIC	1		цена по запросу
9	18-26953	COTTER PIN, LINK TO UPPER CHOKE SHUTTER ELECTRIC	1		460 руб.
10	1333-5921	карбюротор в сборе	2	UNITED STATES 4280270 AND UP AUSTRALIA NONE BUILT BELGIUM 9100589 AND UP CANADA 7060608 AND UP	снято с производства
10	1333-5818	карбюротор в сборе	2	UNITED STATES 4141000 THRU 4280269 AUSTRALIA 8029515 THRU 8030089 BELGIUM 9082514 THRU 9100588 CANADA 7051983 THRU 7060607	снято с производства
11	~~56498~~ 74371	CLUSTER, THROTTLE LEVER (UPPER CARB.)	2		снято с производства
12	~~10-20847~~ 10-20847	SCREW, CLUSTER TO THROTTLE LEVER	1		цена по запросу
13	53719A2	PICK-UP BRACKET ASSEMBLY	1		7660 руб.
13A	~~53665~~ 53665	INSET COUPLING, THROTTLE SHAFT	1		цена по запросу
14	10-53651	SCREW, PICK-UP BRACKET (3/4")	1		снято с производства
15	~~22463~~ ~~73755A1~~ -88097A1	головка тяги воздушной заслонки	1		цена по запросу
16	25-20116	резиновая втулка головки воздушной заслонки	1		500 руб.
17	46303	"U"LINK, CHOKE ROD TO CHOKE KNOB (ELECTRIC)	1		снято с производства
17	22462	"U" LINK, CHOKE ROD TO CHOKE KNOB (MANUAL)	1		снято с производства
18	10-69022	SCREW, "U" LINK TO CHOKE KNOB	1		120 руб.
19	13-26996	LOCKWASHER, "U" LINK SCREW	1		120 руб.
20	~~18-27769~~ 18-27769	COTTER PIN, "U" LINK TO CHOKE ROD	1		цена по запросу
21	47958	ROD, CHOKE(MANUAL)	1		снято с производства
21	46304	ROD, CHOKE(ELECTRIC)	1		снято с производства
22	17-25391	заклепка крепления воздушной заслонки к тяге воздушной заслонки	2		снято с производства
23	24-28965	SPRING, TENSION - CHOKE ROD TO CARBURETOR	1		снято с производства
24	10-28713	SCREW, TENSION SPRING TO CARBURETOR	1		снято с производства
25	27711	Фиксатор пружины	1		снято с производства
26	38604	воздушная заслонка карбюратора	2		снято с производства
27	23-30438	BUSHING, NYLON - UPPER CHOKE SHUTTER(ELECTRIC)	1		снято с производства
28	16-69036	STUD, CARBURETOR - CHOKE SHUTTER PIVOT (1 3/8")	2		снято с производства
29	12-30164	шайба шпильки воздушной заслонки карбюратора	2		220 руб.
30	11-20110	гайка шпильки воздушной заслонки карбюратора	2		180 руб.
31	35-56197	SCREEN, FILTER - CARBURETOR	2		снято с производства
32	16-69037	STUD, FILTER SCREEN TO CARBURETOR (1 1/8")	2		снято с производства
33	12-30164	WASHER, FILTER SCREEN STUD	2		220 руб.
34	11-20110	NUT, FILTER SCREEN STUD	2		180 руб.

1	Art.: ~~54293A5~~ ~~54293A11~~ 89-889274 CHOKE SOLENOID-ELECTRIC Деталей в узле: 1 цена по запросу
2	Art.: 13-26996 LOCKWASHER, CHOKE SOLENOID TERMINAL ELECTRIC Деталей в узле: 1 120 руб.
3	Art.: 11-68219 NUT, CHOKE SOLENOID TERMINAL ELECTRIC Деталей в узле: 1 60 руб.
4	Art.: 10-26066 SCREW, CHOKE SOLENOID TO FRONT BRACKET ELECTRIC Деталей в узле: 2 снято с производства
5	Art.: 13-26993 LOCKWASHER, CHOKE SOLENOID SCREW ELECTRIC Деталей в узле: 2 цена по запросу
6	Art.: 11-22053 NUT, CHOKE SOLENOID SCREW ELECTRIC Деталей в узле: 2 270 руб.
7	Art.: 54283A2 PLUNGER AND LINK ASSEMBLY, CHOKE SOLENOID ELECTRIC Деталей в узле: 1 снято с производства
8	Art.: ~~12-46101~~ 12-46101 WASHER, PLUNGER AND LINK ELECTRIC Деталей в узле: 1 цена по запросу
9	Art.: 18-26953 COTTER PIN, LINK TO UPPER CHOKE SHUTTER ELECTRIC Деталей в узле: 1 460 руб.
10	Art.: 1333-5921 карбюротор в сборе (UNITED STATES 4280270 AND UP AUSTRALIA NONE BUILT BELGIUM 9100589 AND UP CANADA 7060608 AND UP) Деталей в узле: 2 снято с производства
10	Art.: 1333-5818 карбюротор в сборе (UNITED STATES 4141000 THRU 4280269 AUSTRALIA 8029515 THRU 8030089 BELGIUM 9082514 THRU 9100588 CANADA 7051983 THRU 7060607) Деталей в узле: 2 снято с производства
11	Art.: ~~56498~~ 74371 CLUSTER, THROTTLE LEVER (UPPER CARB.) Деталей в узле: 2 снято с производства
12	Art.: ~~10-20847~~ 10-20847 SCREW, CLUSTER TO THROTTLE LEVER Деталей в узле: 1 цена по запросу
13	Art.: 53719A2 PICK-UP BRACKET ASSEMBLY Деталей в узле: 1 7660 руб.
13A	Art.: ~~53665~~ 53665 INSET COUPLING, THROTTLE SHAFT Деталей в узле: 1 цена по запросу
14	Art.: 10-53651 SCREW, PICK-UP BRACKET (3/4") Деталей в узле: 1 снято с производства
15	Art.: ~~22463~~ ~~73755A1~~ -88097A1 головка тяги воздушной заслонки Деталей в узле: 1 цена по запросу
16	Art.: 25-20116 резиновая втулка головки воздушной заслонки Деталей в узле: 1 500 руб.
17	Art.: 46303 "U"LINK, CHOKE ROD TO CHOKE KNOB (ELECTRIC) Деталей в узле: 1 снято с производства
17	Art.: 22462 "U" LINK, CHOKE ROD TO CHOKE KNOB (MANUAL) Деталей в узле: 1 снято с производства
18	Art.: 10-69022 SCREW, "U" LINK TO CHOKE KNOB Деталей в узле: 1 120 руб.
19	Art.: 13-26996 LOCKWASHER, "U" LINK SCREW Деталей в узле: 1 120 руб.
20	Art.: ~~18-27769~~ 18-27769 COTTER PIN, "U" LINK TO CHOKE ROD Деталей в узле: 1 цена по запросу
21	Art.: 47958 ROD, CHOKE(MANUAL) Деталей в узле: 1 снято с производства
21	Art.: 46304 ROD, CHOKE(ELECTRIC) Деталей в узле: 1 снято с производства
22	Art.: 17-25391 заклепка крепления воздушной заслонки к тяге воздушной заслонки Деталей в узле: 2 снято с производства
23	Art.: 24-28965 SPRING, TENSION - CHOKE ROD TO CARBURETOR Деталей в узле: 1 снято с производства
24	Art.: 10-28713 SCREW, TENSION SPRING TO CARBURETOR Деталей в узле: 1 снято с производства
25	Art.: 27711 Фиксатор пружины Деталей в узле: 1 снято с производства
26	Art.: 38604 воздушная заслонка карбюратора Деталей в узле: 2 снято с производства
27	Art.: 23-30438 BUSHING, NYLON - UPPER CHOKE SHUTTER(ELECTRIC) Деталей в узле: 1 снято с производства
28	Art.: 16-69036 STUD, CARBURETOR - CHOKE SHUTTER PIVOT (1 3/8") Деталей в узле: 2 снято с производства
29	Art.: 12-30164 шайба шпильки воздушной заслонки карбюратора Деталей в узле: 2 220 руб.
30	Art.: 11-20110 гайка шпильки воздушной заслонки карбюратора Деталей в узле: 2 180 руб.
31	Art.: 35-56197 SCREEN, FILTER - CARBURETOR Деталей в узле: 2 снято с производства
32	Art.: 16-69037 STUD, FILTER SCREEN TO CARBURETOR (1 1/8") Деталей в узле: 2 снято с производства
33	Art.: 12-30164 WASHER, FILTER SCREEN STUD Деталей в узле: 2 220 руб.
34	Art.: 11-20110 NUT, FILTER SCREEN STUD Деталей в узле: 2 180 руб.
