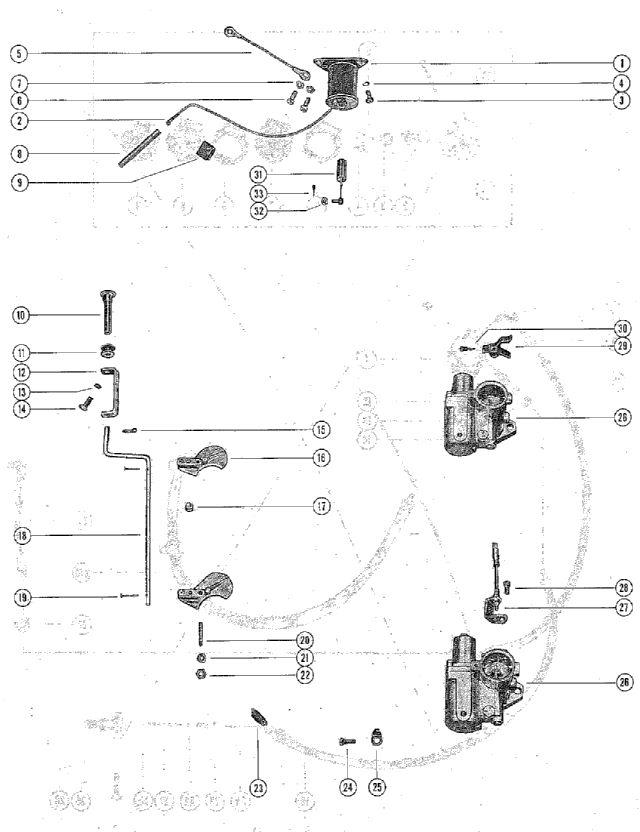

привод карбюратора и соленоид воздушной заслонки

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~27921~~ 31593	соленоид воздушной заслонки верхней части колпака	,1	SERIAL 00000000-01570353	снято с производства
1	31593	соленоид воздушной заслонки верхней части колпака	,1	SERIAL 01598788-09999999	снято с производства
2	22647	DISCONNECT, KNIFT - CHOKE SOLENOID LEAD	,1		снято с производства
3	10-20540	винт крепления соленоида воздушной заслонки к верхней части колпака	,2		снято с производства
4	13-26992	стопорная шайба винта соленода воздушной заслонки	,2		90 руб.
5	26716A1	GROUND STRAP ASSEMBLY, SOLENOID TO ADAPTOR	,2		снято с производства
6	10-24773	винт крепления соленоида воздушной заслонки к верхней части колпака	,1		снято с производства
7	13-26991	стопорная шайба винта соленода воздушной заслонки	,1		снято с производства
8	~~32-26693~~ 32-26693A1	втулка провода соленоида воздушной заслонки	,1		снято с производства
9	54-27783	S-образный зажим крепления провода соленоида воздушной заслонки к верхней части колпака	,1		снято с производства
10	~~22463~~ ~~73755A1~~ -88097A1	головка тяги воздушной заслонки	1,1		цена по запросу
11	25-20116	резиновая втулка тяги диффузора	1,1		500 руб.
12	22462	U LINK, CHOKE ROD TO CHOKE KNOB	,1		снято с производства
13	13-26996	LOCKWASHER, U LINK SCREW	,1		120 руб.
14	~~10-20100~~ 10-20100	SCREW, U LINKM TO CHOKE KNOB	,1		цена по запросу
15	~~18-20180~~ 18-20180	COTTER PIN, U LINK TO CHOKE ROD	,1		цена по запросу
16	~~33676~~ 38604	воздушная заслонка верхнего карбюратора	,1		снято с производства
16	~~33675~~ 38604	воздушная заслонка карбюратора	,1		снято с производства
16	~~33675~~ 38604	воздушная заслонка карбюратора	2,		снято с производства
17	23-30438	нейлоновый вкладыш верхней воздушной заслонки	,1		снято с производства
18	13520	тяга воздушной заслонки	1,		снято с производства
18	31519	тяга воздушной заслонки	,1		снято с производства
19	17-25391	заклепка крепления воздушной заслонки к тяге воздушной заслонки	2,2		снято с производства
20	16-30172	STUD, CARBURETOR - CHOKE SHUTTER PIVOT	2,2		цена по запросу
21	12-30164	шайба шпильки воздушной заслонки карбюратора	2,2		220 руб.
22	11-20110	гайка шпильки воздушной заслонки карбюратора	2,2		180 руб.
23	24-28965	пружина натяжения тяги воздушной заслонки	1,1		снято с производства
24	10-28713	винт крепления фиксатора к нижнему карбюратору	1,1		снято с производства
25	27711	RETAINER, CHOKE ROD SPRING TO CARBURETOR	1,1		снято с производства
26	1333-2099	карбюротор в сборе	2,2		снято с производства
27	~~28007A5~~ 53719A2	THROTTLE PICK-UP BRACKET ASSMEBLY	1,1		7660 руб.
28	10-29239	SCREW, THROTTLE PICK-UP BRAKCET MOUNTING	1,1		снято с производства
29	27917	CLUSTER, THROTTLE LEVER ( UPPER CABURETOR )	1,1		снято с производства
30	~~10-20847~~ 10-20847	SCREW, CLUSTER TO THROTTLE LEVER	1,1		цена по запросу
31	~~27031A4~~ 48315A4	плунжер и приводная штанга соленоида воздушной заслонки в сборе	,1		снято с производства
32	12-30164	шайба плунжера и приводной штанги	,1		220 руб.
33	18-26953	шплинт крепления приводной штанги к верхней воздушной заслонке	,1		460 руб.

1	Art.: ~~27921~~ 31593 соленоид воздушной заслонки верхней части колпака (SERIAL 00000000-01570353) Деталей в узле: ,1 снято с производства
1	Art.: 31593 соленоид воздушной заслонки верхней части колпака (SERIAL 01598788-09999999) Деталей в узле: ,1 снято с производства
2	Art.: 22647 DISCONNECT, KNIFT - CHOKE SOLENOID LEAD Деталей в узле: ,1 снято с производства
3	Art.: 10-20540 винт крепления соленоида воздушной заслонки к верхней части колпака Деталей в узле: ,2 снято с производства
4	Art.: 13-26992 стопорная шайба винта соленода воздушной заслонки Деталей в узле: ,2 90 руб.
5	Art.: 26716A1 GROUND STRAP ASSEMBLY, SOLENOID TO ADAPTOR Деталей в узле: ,2 снято с производства
6	Art.: 10-24773 винт крепления соленоида воздушной заслонки к верхней части колпака Деталей в узле: ,1 снято с производства
7	Art.: 13-26991 стопорная шайба винта соленода воздушной заслонки Деталей в узле: ,1 снято с производства
8	Art.: ~~32-26693~~ 32-26693A1 втулка провода соленоида воздушной заслонки Деталей в узле: ,1 снято с производства
9	Art.: 54-27783 S-образный зажим крепления провода соленоида воздушной заслонки к верхней части колпака Деталей в узле: ,1 снято с производства
10	Art.: ~~22463~~ ~~73755A1~~ -88097A1 головка тяги воздушной заслонки Деталей в узле: 1,1 цена по запросу
11	Art.: 25-20116 резиновая втулка тяги диффузора Деталей в узле: 1,1 500 руб.
12	Art.: 22462 U LINK, CHOKE ROD TO CHOKE KNOB Деталей в узле: ,1 снято с производства
13	Art.: 13-26996 LOCKWASHER, U LINK SCREW Деталей в узле: ,1 120 руб.
14	Art.: ~~10-20100~~ 10-20100 SCREW, U LINKM TO CHOKE KNOB Деталей в узле: ,1 цена по запросу
15	Art.: ~~18-20180~~ 18-20180 COTTER PIN, U LINK TO CHOKE ROD Деталей в узле: ,1 цена по запросу
16	Art.: ~~33676~~ 38604 воздушная заслонка верхнего карбюратора Деталей в узле: ,1 снято с производства
16	Art.: ~~33675~~ 38604 воздушная заслонка карбюратора Деталей в узле: ,1 снято с производства
16	Art.: ~~33675~~ 38604 воздушная заслонка карбюратора Деталей в узле: 2, снято с производства
17	Art.: 23-30438 нейлоновый вкладыш верхней воздушной заслонки Деталей в узле: ,1 снято с производства
18	Art.: 13520 тяга воздушной заслонки Деталей в узле: 1, снято с производства
18	Art.: 31519 тяга воздушной заслонки Деталей в узле: ,1 снято с производства
19	Art.: 17-25391 заклепка крепления воздушной заслонки к тяге воздушной заслонки Деталей в узле: 2,2 снято с производства
20	Art.: 16-30172 STUD, CARBURETOR - CHOKE SHUTTER PIVOT Деталей в узле: 2,2 цена по запросу
21	Art.: 12-30164 шайба шпильки воздушной заслонки карбюратора Деталей в узле: 2,2 220 руб.
22	Art.: 11-20110 гайка шпильки воздушной заслонки карбюратора Деталей в узле: 2,2 180 руб.
23	Art.: 24-28965 пружина натяжения тяги воздушной заслонки Деталей в узле: 1,1 снято с производства
24	Art.: 10-28713 винт крепления фиксатора к нижнему карбюратору Деталей в узле: 1,1 снято с производства
25	Art.: 27711 RETAINER, CHOKE ROD SPRING TO CARBURETOR Деталей в узле: 1,1 снято с производства
26	Art.: 1333-2099 карбюротор в сборе Деталей в узле: 2,2 снято с производства
27	Art.: ~~28007A5~~ 53719A2 THROTTLE PICK-UP BRACKET ASSMEBLY Деталей в узле: 1,1 7660 руб.
28	Art.: 10-29239 SCREW, THROTTLE PICK-UP BRAKCET MOUNTING Деталей в узле: 1,1 снято с производства
29	Art.: 27917 CLUSTER, THROTTLE LEVER ( UPPER CABURETOR ) Деталей в узле: 1,1 снято с производства
30	Art.: ~~10-20847~~ 10-20847 SCREW, CLUSTER TO THROTTLE LEVER Деталей в узле: 1,1 цена по запросу
31	Art.: ~~27031A4~~ 48315A4 плунжер и приводная штанга соленоида воздушной заслонки в сборе Деталей в узле: ,1 снято с производства
32	Art.: 12-30164 шайба плунжера и приводной штанги Деталей в узле: ,1 220 руб.
33	Art.: 18-26953 шплинт крепления приводной штанги к верхней воздушной заслонке Деталей в узле: ,1 460 руб.
