MERC 650EL PARTS LIST

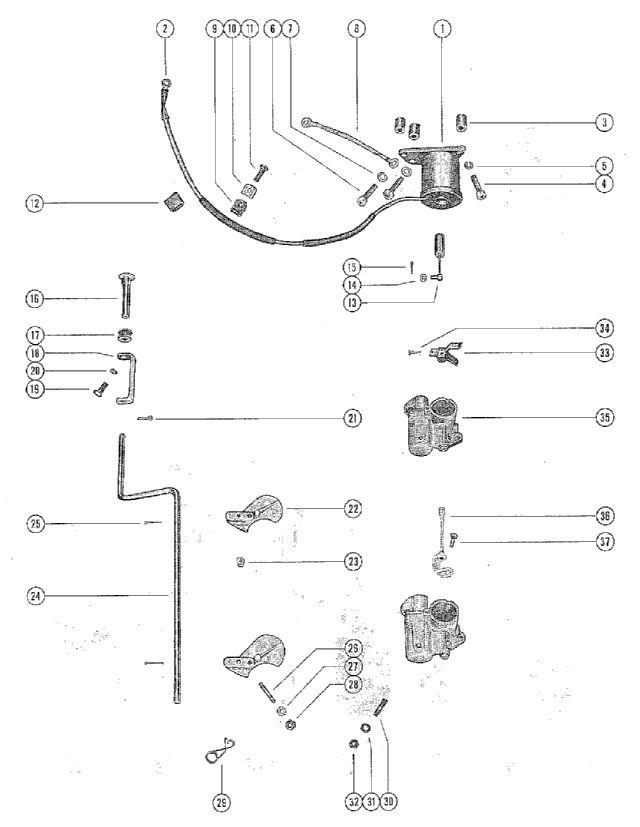

привод карбюратора и соленоид воздушной заслонки

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	29690	соленоид воздушной заслонки верхней части колпака	1,1		снято с производства
2	30050	TERMINAL, CHOKE SOLENOID LEAD	1,1		снято с производства
3	23-33018	SPACER, CHOKE SOLENOID SCREW	3,3		снято с производства
4	10-33024	SCREW, CHOKE SOLENOID TO TOP COWL (1 1/4")	1,1		снято с производства
5	13-26991	стопорная шайба винта соленода воздушной заслонки	1,1		снято с производства
6	10-24770	SCREW, CHOKE SOLENOID TO TOP COWL ( 1 3/8")	2,2		снято с производства
7	13-26992	стопорная шайба винта соленода воздушной заслонки	2,2		90 руб.
8	397-421A2	GROUND STRAP ASSEMBLY, CHOKE SOLENOID TO ADAPTOR	1,1		снято с производства
9	~~54-26538~~ 54-26538	CLIP, CHOKE SOLENOID WIRE	1,1		цена по запросу
10	~~22789~~ ~~69205~~ -8M0084613	"D" WASHER, WIRE CLIP FASTENING SCREW	1,1		130 руб.
11	10-24239	SCREW, WIRE CLIP TO TOP COWL	1,1		снято с производства
12	54-22783	"S" CLIP, CHOKE SOLENOID WIRE TO TOP COWL	2,2		снято с производства
13	~~27031A4~~ 48315A4	PLUNGER AND LINK ASSEMBLY, CHOKE SOLENOID	1,1		снято с производства
14	12-30164	шайба плунжера и приводной штанги	1,1		210 руб.
15	18-26953	COTTER PIN, LINK TO UPPER CHOKE LEVER	1,1		440 руб.
16	~~22463~~ ~~73755A1~~ -88097A1	головка тяги воздушной заслонки	1,1		цена по запросу
17	25-20116	резиновая втулка тяги диффузора	1,1		480 руб.
18	22462	"U" LINK, CHOKE KNOB TO CHOKE ROD	1,1		снято с производства
19	~~10-20100~~ 10-20100	SCREW, "U" LINK TO CHOKE KNOB	1,1		цена по запросу
20	13-26996	LOCKWASHER, "U" LINK SCREW	1,1		110 руб.
21	18-26953	COTTER PIN, "U" LINK TO CHOKE ROD	1,1		440 руб.
22	~~31404~~ ~~39468~~ -47804	воздушная заслонка карбюратора	2,2		снято с производства
23	23-30438	нейлоновый вкладыш верхней воздушной заслонки	1,1		снято с производства
24	33003	тяга воздушной заслонки	1,1		снято с производства
25	17-25391	заклепка крепления воздушной заслонки к тяге воздушной заслонки	2,2		снято с производства
26	16-30172	STUD, CARBURETOR - CHOKE SHUTTER PIVOT	2,2		цена по запросу
27	12-30164	шайба шпильки воздушной заслонки карбюратора	3,3		210 руб.
28	11-20110	гайка шпильки воздушной заслонки карбюратора	2,2		170 руб.
29	24-32428	SPRING, TENSION - CHOKE ROD 1	1,1		снято с производства
30	~~16-21723~~ 16-21723	STUD, CHOKE ROD SPRING TO CARBURETOR	1,1		цена по запросу
31	23-32427	SPACER, CHOKE ROD SPRING STUD	1,1		снято с производства
32	11-20184	NUT, CHOKE ROD SPRING TO CARBURETOR STUD	1,1		цена по запросу
33	~~33148~~ ~~49682~~ -56498	CLUSTER, THROTTLE LEVER (UPPER CARBURETOR)	1,1		цена по запросу
34	~~10-20847~~ 10-20847	SCREW, CLUSTER TO THROTTLE LEVER	1,1		цена по запросу
35	1335-2088	карбюротор в сборе	2,2		снято с производства
36	~~28007A6~~ 53649A2	THORTTLE PICK-UP BRACKET ASSEMBLY	1,1		снято с производства
37	10-29239	винт крепления кронштейна дросселя	1,1		снято с производства
