MERC 700-1/2

← | →

Карбюратор в сборе

Топливный насос и топливопроводы

блок цилиндров и картер

коленчатый вал, поршни и шатуны

Нижняя часть колпака в сборе

зажим и поворотный кронштейн в сборе

Корпус вертикального вала в сборе

GEAR HOUS ASSY,COMP.(DRIVE SHAFT/COMP PARTS MERC 700E)P. 1

GEAR HOUS ASSY,COMP.(PROP. SHAFT/COMP PARTS MERC 700E)P. 2

GEAR HOUS ASSY,COMP.(DRIVE SHAFT/COMP PARTS MERC 700E-1)P. 1

GEAR HOUS ASSY,COMP.(PROP. SHAFT/COMP PARTS MERC 700E-1)P. 2

GEAR HOUS ASSY,COMP.(DRIVE SHAFT/COMP PARTS MERC 700E-2)P. 1

GEAR HOUS ASSY,COMP.(PROP. SHAFT/COMP PARTS MERC 700E-2)P. 2

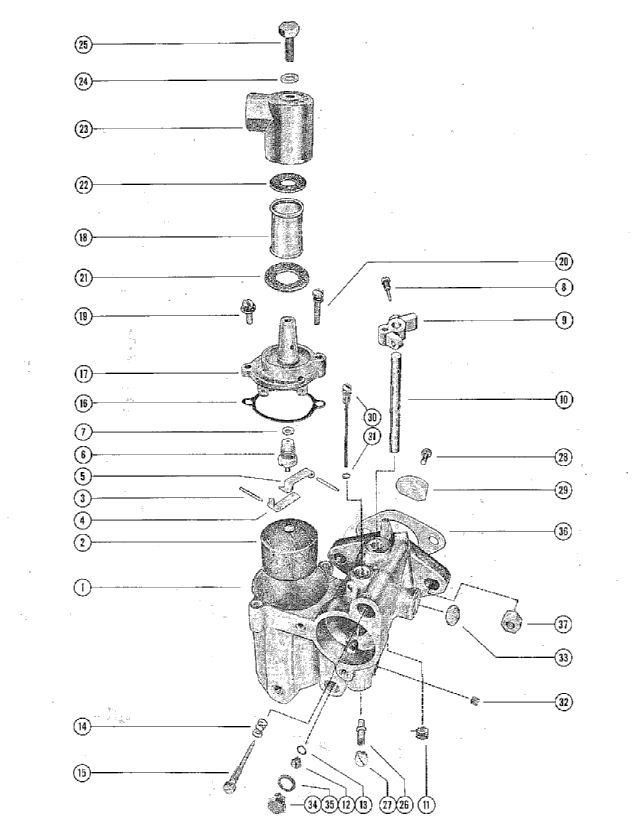

Карбюратор в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1333-1860	CARBURETOR ASSEMBLY, COMPLETE (KA-12A)	3,3,3		снято с производства
2	~~1399-110A1~~ 1399-110A1	поплавок в сборе	3,3,3		цена по запросу
3	17-20853	PIN, FLOAT LEVER PINION	6,6,6		снято с производства
4	1399-102	рычаг поплавка нижний	3,3,3		снято с производства
5	1399-101	рычаг поплавка верхний	3,3,3		снято с производства
6	~~1399-1473~~ 1399-1473	впускная игла, седло и прокладка	3,3,3		цена по запросу
7	27-25033	Прокладка впускного седла	3,3,3		снято с производства
8	~~10-20847~~ 10-20847	винт фиксатора рычага дросселя	3,3,3		цена по запросу
9	~~1399-97~~ 8146791	LEVER, THROTTLE STOP (SEE NOTE BELOW)	3,3,3		снято с производства
10	1399-2012	Вал дросселя	3,3,3		снято с производства
11	24-20869	возвратная пружина дроссельного вала (верхний карбюратор)	1,1,1		снято с производства
11	24-26890	SPRING, THROTTLE SHAFT RETURN (CENTER AND LOWER CARB.)	2,2,2		снято с производства
12	1399-1461	JET, MAIN FUEL (.061) - STANDARD	3,3,3		снято с производства
12	1399-1459	JET, MAIN FUEL (.059)	OPT,OPT,OP		снято с производства
12	1399-1457	главный топливный жиклер (.057)	OPT,OPT,OP		снято с производства
12	1399-1655	главный топливный жиклер (.055)	OPT,OPT,OP		снято с производства
13	27-28409	прокладка главного топливного жиклера	3,3,3		снято с производства
14	24-27160	пружина винта регулировки холостого хода	3,3,3		560 руб.
15	1399-1713	винт регулировки холостого хода	3,3,3		снято с производства
16	1399-99	прокладка крышки поплавковой камеры	3,3,3		200 руб.
17	1399-1133	крышка поплавковой камеры	3,3,3		31610 руб.
18	~~1399-1754~~ 1399-1754	Экран фильтра	3,3,3		цена по запросу
19	~~10-20854~~ 10-20854	винт крышки поплавковой камеры короткий	3,3,3		цена по запросу
20	10-25850	винт поплавковой камеры длинный	3,3,3		снято с производства
21	27-25851	прокладка крышки фильтра большая	3,3,3		150 руб.
22	27-25849	прокладка крышки фильтра маленькая	3,3,3		120 руб.
23	1399-1135	крышка фильтра	3,3,3		снято с производства
24	27-25848	прокладка винта крышки фильтра	3,3,3		130 руб.
25	10-25822	SCREW, STRAINER COVER FASTENING	3,3,3		снято с производства
26	1399-1873	главный распылитель	3,3,3		снято с производства
27	10-23178	винт пробки главного распылителя	3,3,3		снято с производства
28	10-23035	винт и стопорная шайба заслонки дросселя	3,3,3		снято с производства
29	1399-1740	дроссельная заслонка	3,3,3		снято с производства
30	1399-1702	TUBE, IDLE	3,3,3		снято с производства
31	27-23180	GASKET, IDLE TUBE	3,3,3		снято с производства
32	10-28845	винт пробки канала корпуса	3,3,3		снято с производства
33	19-20011	WELCH PLUG, BODY CHANNEL	3,3,3		740 руб.
34	10-28405	винт пробки канала главного топливного жиклера	3,3,3		снято с производства
35	27-28406	прокладка винта пробки канала жиклера	3,3,3		снято с производства
36	~~27-26891~~ 27-26891	прокладка фланца карбюратора	3,3,3		цена по запросу
37	11-29250	Гайка шпильки крепления карбюратора	6,6,6		330 руб.
-	~~1399-1477~~ 1399-1477	GASKET AND PACKING SET (1 PER CARBURETOR)	3,3,3		цена по запросу
-	~~1399-1874~~ 1399-1874	ремонтный комплект (на 1 карбюратор)	3,3,3		цена по запросу

1	Art.: 1333-1860 CARBURETOR ASSEMBLY, COMPLETE (KA-12A) Деталей в узле: 3,3,3 снято с производства
2	Art.: ~~1399-110A1~~ 1399-110A1 поплавок в сборе Деталей в узле: 3,3,3 цена по запросу
3	Art.: 17-20853 PIN, FLOAT LEVER PINION Деталей в узле: 6,6,6 снято с производства
4	Art.: 1399-102 рычаг поплавка нижний Деталей в узле: 3,3,3 снято с производства
5	Art.: 1399-101 рычаг поплавка верхний Деталей в узле: 3,3,3 снято с производства
6	Art.: ~~1399-1473~~ 1399-1473 впускная игла, седло и прокладка Деталей в узле: 3,3,3 цена по запросу
7	Art.: 27-25033 Прокладка впускного седла Деталей в узле: 3,3,3 снято с производства
8	Art.: ~~10-20847~~ 10-20847 винт фиксатора рычага дросселя Деталей в узле: 3,3,3 цена по запросу
9	Art.: ~~1399-97~~ 8146791 LEVER, THROTTLE STOP (SEE NOTE BELOW) Деталей в узле: 3,3,3 снято с производства
10	Art.: 1399-2012 Вал дросселя Деталей в узле: 3,3,3 снято с производства
11	Art.: 24-20869 возвратная пружина дроссельного вала (верхний карбюратор) Деталей в узле: 1,1,1 снято с производства
11	Art.: 24-26890 SPRING, THROTTLE SHAFT RETURN (CENTER AND LOWER CARB.) Деталей в узле: 2,2,2 снято с производства
12	Art.: 1399-1461 JET, MAIN FUEL (.061) - STANDARD Деталей в узле: 3,3,3 снято с производства
12	Art.: 1399-1459 JET, MAIN FUEL (.059) Деталей в узле: OPT,OPT,OP снято с производства
12	Art.: 1399-1457 главный топливный жиклер (.057) Деталей в узле: OPT,OPT,OP снято с производства
12	Art.: 1399-1655 главный топливный жиклер (.055) Деталей в узле: OPT,OPT,OP снято с производства
13	Art.: 27-28409 прокладка главного топливного жиклера Деталей в узле: 3,3,3 снято с производства
14	Art.: 24-27160 пружина винта регулировки холостого хода Деталей в узле: 3,3,3 560 руб.
15	Art.: 1399-1713 винт регулировки холостого хода Деталей в узле: 3,3,3 снято с производства
16	Art.: 1399-99 прокладка крышки поплавковой камеры Деталей в узле: 3,3,3 200 руб.
17	Art.: 1399-1133 крышка поплавковой камеры Деталей в узле: 3,3,3 31610 руб.
18	Art.: ~~1399-1754~~ 1399-1754 Экран фильтра Деталей в узле: 3,3,3 цена по запросу
19	Art.: ~~10-20854~~ 10-20854 винт крышки поплавковой камеры короткий Деталей в узле: 3,3,3 цена по запросу
20	Art.: 10-25850 винт поплавковой камеры длинный Деталей в узле: 3,3,3 снято с производства
21	Art.: 27-25851 прокладка крышки фильтра большая Деталей в узле: 3,3,3 150 руб.
22	Art.: 27-25849 прокладка крышки фильтра маленькая Деталей в узле: 3,3,3 120 руб.
23	Art.: 1399-1135 крышка фильтра Деталей в узле: 3,3,3 снято с производства
24	Art.: 27-25848 прокладка винта крышки фильтра Деталей в узле: 3,3,3 130 руб.
25	Art.: 10-25822 SCREW, STRAINER COVER FASTENING Деталей в узле: 3,3,3 снято с производства
26	Art.: 1399-1873 главный распылитель Деталей в узле: 3,3,3 снято с производства
27	Art.: 10-23178 винт пробки главного распылителя Деталей в узле: 3,3,3 снято с производства
28	Art.: 10-23035 винт и стопорная шайба заслонки дросселя Деталей в узле: 3,3,3 снято с производства
29	Art.: 1399-1740 дроссельная заслонка Деталей в узле: 3,3,3 снято с производства
30	Art.: 1399-1702 TUBE, IDLE Деталей в узле: 3,3,3 снято с производства
31	Art.: 27-23180 GASKET, IDLE TUBE Деталей в узле: 3,3,3 снято с производства
32	Art.: 10-28845 винт пробки канала корпуса Деталей в узле: 3,3,3 снято с производства
33	Art.: 19-20011 WELCH PLUG, BODY CHANNEL Деталей в узле: 3,3,3 740 руб.
34	Art.: 10-28405 винт пробки канала главного топливного жиклера Деталей в узле: 3,3,3 снято с производства
35	Art.: 27-28406 прокладка винта пробки канала жиклера Деталей в узле: 3,3,3 снято с производства
36	Art.: ~~27-26891~~ 27-26891 прокладка фланца карбюратора Деталей в узле: 3,3,3 цена по запросу
37	Art.: 11-29250 Гайка шпильки крепления карбюратора Деталей в узле: 6,6,6 330 руб.
-	Art.: ~~1399-1477~~ 1399-1477 GASKET AND PACKING SET (1 PER CARBURETOR) Деталей в узле: 3,3,3 цена по запросу
-	Art.: ~~1399-1874~~ 1399-1874 ремонтный комплект (на 1 карбюратор) Деталей в узле: 3,3,3 цена по запросу
