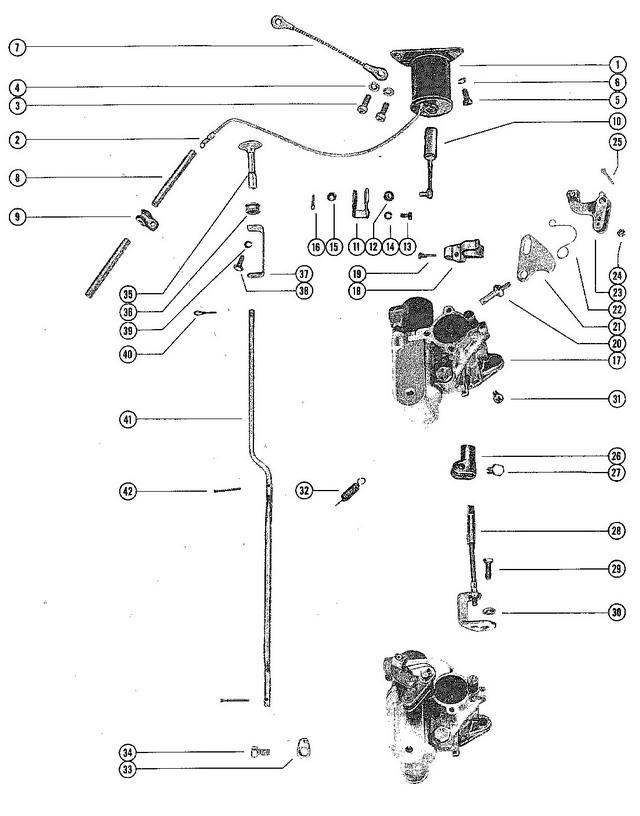

привод карбюратора и соленоид воздушной заслонки

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	28936	соленоид воздушной заслонки верхней части колпака	,1,,1,,1,		снято с производства
2	22647	DISCONNECT, KNIFE SPLICE - CHOKE SOLENOID	,1,,1,,1,		снято с производства
3	10-20540	винт крепления соленоида воздушной заслонки к верхней части колпака	,2,,2,,2,		снято с производства
4	13-26992	стопорная шайба винта соленода воздушной заслонки	,2,,2,,2,		100 руб.
5	10-24773	винт крепления соленоида воздушной заслонки к верхней части колпака	,1,,1,,1,		снято с производства
6	13-26991	стопорная шайба винта соленода воздушной заслонки	,1,,1,,1,		снято с производства
7	26716A1	GROUND STRAP ASSEMBLY, CHOKE SOLENOID TO ADAPTOR	,1,,1,,1,		снято с производства
8	~~32-26101~~ ~~32-24839A1~~	втулка провода соленоида воздушной заслонки и жгута проводов	,2,,2,,2,		цена по запросу
9	54-26643	зажим крепления провода воздушной заслонки к соленоиду стартера	,1,,,,,		снято с производства
9	54-24836	зажим крепления провода воздушной заслонки к соленоиду стартера	,,,1,,1,		370 руб.
10	27031A1	плунжер соленоида воздушной заслонки в сборе	,1,,1,,1,		снято с производства
11	27126	пластина переходника плунжера воздушной заслонки	,1,,1,,1,		снято с производства
12	25-26633	резиновая втулка пластины переходника	,1,,1,,1,		снято с производства
13	10-21281	винт крепления пластины переходника к кронштейну тяги воздушной заслонки	,1,,1,,1,		снято с производства
14	13-26994	LOCKWASHER, ADAPTOR PLATE FASTENING SCREW	,1,,1,,1,		снято с производства
15	12-26014	шайба приводной штанги соленоида воздушной заслонки	,1,,1,,1,		снято с производства
16	18-26953	COTTER PIN, CHOKE SOLENOID LINK FASTENING	,1,,1,,1,		500 руб.
17	1326-1119	карбюротор в сборе	2,2,,,,,		снято с производства
17	1326-1604	карбюротор в сборе	2,2,2,2,,,	SERIAL 00000000-01324410	снято с производства
17	1334-1701	карбюротор в сборе	,,2,2,2,2,	SERIAL 01324411-09999999	снято с производства
18	27917	CLUSTER, THROTTLE LEVER (UPPER CARBURETOR)	,,1,1,1,1,	SERIAL 01324411-09999999	снято с производства
18	29443	CLUSTER, THROTTLE LEVER (UPPER CARBURETOR)	1,1,1,1,,,	SERIAL 00000000-01324410	снято с производства
19	~~10-20847~~ 10-20847	SCREW, SET - CLUSTER TO THROTTLE LEVER	1,1,1,1,1,		цена по запросу
20	10-20176	SCREW, CHOKE LEVER PIVOT PIN	2,2,2,2,2,		снято с производства
21	20173	воздушная заслонка	2,2,2,2,,,	SERIAL 00000000-01324410	снято с производства
21	30014	воздушная заслонка	,,2,2,2,2,	SERIAL 01324411-09999999	снято с производства
22	24-26067	SPRING, CHOKE SHUTTER	2,2,2,2,2,		снято с производства
23	26645A1	CHOKE LEVER ASSEMBLY (UPPER CARBURETOR)	,1,,1,,1,		снято с производства
23	25881A1	CHOKE LEVER ASSEMBLY	,1,,1,,1,		снято с производства
23	25881A1	CHOKE LEVER ASSEMBLY	2,,2,,2,,2		снято с производства
24	23-26888	BUSHING, CHOKE LEVER	,2,,2,,2,		снято с производства
25	~~18-20180~~ 18-20180	COTTPER PIN, CHOKE LEVER RETAINING	2,2,2,2,2,		цена по запросу
26	27870	CLAMP, THROTTLE PICKUP BRACKET	1,1,1,1,1,		снято с производства
27	~~10-20100~~ 10-20100	SCREW, CLAMP TO THROTTLE PICKUP BRACKET	1,1,1,1,1,		цена по запросу
28	28007A3	BRACKET, THROTTLE PICKUP	,,1,1,1,1,	SERIAL 01324411-09999999	снято с производства
28	20185A1	BRACKET, THROTTLE PICKUP	1,1,1,1,,,	SERIAL 00000000-01324410	снято с производства
29	10-20191	винт крепления кронштейна дросселя	1,1,,,,,		снято с производства
29	10-29239	винт крепления кронштейна дросселя	,,1,1,1,1,		снято с производства
30	12-20192	шайба винта кронштейна дросселя	1,1,1,1,1,		снято с производства
31	10-20650	SCREW, CHOKE ROD SPRING MOUNTING	1,,1,,1,,1		снято с производства
32	24-26068	SPRING, CHOKE ROD TO RETAINER	,1,,1,,1,		снято с производства
32	24-20649	SPRING, CHOKE ROD POSITIONING	1,,1,,1,,1		снято с производства
33	27711	фиксатор пружины тяги воздушной заслонки	,1,,1,,1,		снято с производства
34	10-28713	винт крепления фиксатора к нижнему карбюратору	,1,,1,,1,		снято с производства
35	20663	головка тяги воздушной заслонки	1,,1,,1,,1		снято с производства
35	~~22463~~ ~~73755A1~~ -88097A1	головка тяги воздушной заслонки	,1,,1,,1,		цена по запросу
36	25-20116	резиновая втулка тяги диффузора	1,1,1,1,1,		540 руб.
37	22462	"U" LINK, CHOKE KNOB TO CHOKE ROD	,1,,1,,1,		снято с производства
38	~~10-20100~~ 10-20100	SCREW, "U" LINK TO CHOKE KNOB	,1,,1,,1,		цена по запросу
39	13-26996	LOCKWASHER, "U" LINK FASTENING SCREW	,1,,1,,1,		130 руб.
40	~~18-20180~~ 18-20180	COTTPER PIN, CHOKE LEVER AND ROD FASTENING	,1,,1,,1,		цена по запросу
41	28971	CHOKE ROD ( NOT AS SHOWN)	1,,1,,1,,1		снято с производства
41	28978	тяга диффузора	,1,,1,,1,		снято с производства
42	17-25391	RIVET, CHOKE ROD TO CHOKE LEVER	2,2,2,2,2,		снято с производства
-	12-30164	WASHER, CLAMP TO THROTTLE PICKUP BRACKET SCREW	,,,,1,1,1		240 руб.
-	13-26995	стопорная шайба винта кронштейна дросселя	1,1,,,,,		130 руб.
-	12-20192	WASHER, CHOKE ROD SPRING SCREW	1,1,,,,,		снято с производства

1	Art.: 28936 соленоид воздушной заслонки верхней части колпака Деталей в узле: ,1,,1,,1, снято с производства
2	Art.: 22647 DISCONNECT, KNIFE SPLICE - CHOKE SOLENOID Деталей в узле: ,1,,1,,1, снято с производства
3	Art.: 10-20540 винт крепления соленоида воздушной заслонки к верхней части колпака Деталей в узле: ,2,,2,,2, снято с производства
4	Art.: 13-26992 стопорная шайба винта соленода воздушной заслонки Деталей в узле: ,2,,2,,2, 100 руб.
5	Art.: 10-24773 винт крепления соленоида воздушной заслонки к верхней части колпака Деталей в узле: ,1,,1,,1, снято с производства
6	Art.: 13-26991 стопорная шайба винта соленода воздушной заслонки Деталей в узле: ,1,,1,,1, снято с производства
7	Art.: 26716A1 GROUND STRAP ASSEMBLY, CHOKE SOLENOID TO ADAPTOR Деталей в узле: ,1,,1,,1, снято с производства
8	Art.: ~~32-26101~~ ~~32-24839A1~~ втулка провода соленоида воздушной заслонки и жгута проводов Деталей в узле: ,2,,2,,2, цена по запросу
9	Art.: 54-26643 зажим крепления провода воздушной заслонки к соленоиду стартера Деталей в узле: ,1,,,,, снято с производства
9	Art.: 54-24836 зажим крепления провода воздушной заслонки к соленоиду стартера Деталей в узле: ,,,1,,1, 370 руб.
10	Art.: 27031A1 плунжер соленоида воздушной заслонки в сборе Деталей в узле: ,1,,1,,1, снято с производства
11	Art.: 27126 пластина переходника плунжера воздушной заслонки Деталей в узле: ,1,,1,,1, снято с производства
12	Art.: 25-26633 резиновая втулка пластины переходника Деталей в узле: ,1,,1,,1, снято с производства
13	Art.: 10-21281 винт крепления пластины переходника к кронштейну тяги воздушной заслонки Деталей в узле: ,1,,1,,1, снято с производства
14	Art.: 13-26994 LOCKWASHER, ADAPTOR PLATE FASTENING SCREW Деталей в узле: ,1,,1,,1, снято с производства
15	Art.: 12-26014 шайба приводной штанги соленоида воздушной заслонки Деталей в узле: ,1,,1,,1, снято с производства
16	Art.: 18-26953 COTTER PIN, CHOKE SOLENOID LINK FASTENING Деталей в узле: ,1,,1,,1, 500 руб.
17	Art.: 1326-1119 карбюротор в сборе Деталей в узле: 2,2,,,,, снято с производства
17	Art.: 1326-1604 карбюротор в сборе (SERIAL 00000000-01324410) Деталей в узле: 2,2,2,2,,, снято с производства
17	Art.: 1334-1701 карбюротор в сборе (SERIAL 01324411-09999999) Деталей в узле: ,,2,2,2,2, снято с производства
18	Art.: 27917 CLUSTER, THROTTLE LEVER (UPPER CARBURETOR) (SERIAL 01324411-09999999) Деталей в узле: ,,1,1,1,1, снято с производства
18	Art.: 29443 CLUSTER, THROTTLE LEVER (UPPER CARBURETOR) (SERIAL 00000000-01324410) Деталей в узле: 1,1,1,1,,, снято с производства
19	Art.: ~~10-20847~~ 10-20847 SCREW, SET - CLUSTER TO THROTTLE LEVER Деталей в узле: 1,1,1,1,1, цена по запросу
20	Art.: 10-20176 SCREW, CHOKE LEVER PIVOT PIN Деталей в узле: 2,2,2,2,2, снято с производства
21	Art.: 20173 воздушная заслонка (SERIAL 00000000-01324410) Деталей в узле: 2,2,2,2,,, снято с производства
21	Art.: 30014 воздушная заслонка (SERIAL 01324411-09999999) Деталей в узле: ,,2,2,2,2, снято с производства
22	Art.: 24-26067 SPRING, CHOKE SHUTTER Деталей в узле: 2,2,2,2,2, снято с производства
23	Art.: 26645A1 CHOKE LEVER ASSEMBLY (UPPER CARBURETOR) Деталей в узле: ,1,,1,,1, снято с производства
23	Art.: 25881A1 CHOKE LEVER ASSEMBLY Деталей в узле: ,1,,1,,1, снято с производства
23	Art.: 25881A1 CHOKE LEVER ASSEMBLY Деталей в узле: 2,,2,,2,,2 снято с производства
24	Art.: 23-26888 BUSHING, CHOKE LEVER Деталей в узле: ,2,,2,,2, снято с производства
25	Art.: ~~18-20180~~ 18-20180 COTTPER PIN, CHOKE LEVER RETAINING Деталей в узле: 2,2,2,2,2, цена по запросу
26	Art.: 27870 CLAMP, THROTTLE PICKUP BRACKET Деталей в узле: 1,1,1,1,1, снято с производства
27	Art.: ~~10-20100~~ 10-20100 SCREW, CLAMP TO THROTTLE PICKUP BRACKET Деталей в узле: 1,1,1,1,1, цена по запросу
28	Art.: 28007A3 BRACKET, THROTTLE PICKUP (SERIAL 01324411-09999999) Деталей в узле: ,,1,1,1,1, снято с производства
28	Art.: 20185A1 BRACKET, THROTTLE PICKUP (SERIAL 00000000-01324410) Деталей в узле: 1,1,1,1,,, снято с производства
29	Art.: 10-20191 винт крепления кронштейна дросселя Деталей в узле: 1,1,,,,, снято с производства
29	Art.: 10-29239 винт крепления кронштейна дросселя Деталей в узле: ,,1,1,1,1, снято с производства
30	Art.: 12-20192 шайба винта кронштейна дросселя Деталей в узле: 1,1,1,1,1, снято с производства
31	Art.: 10-20650 SCREW, CHOKE ROD SPRING MOUNTING Деталей в узле: 1,,1,,1,,1 снято с производства
32	Art.: 24-26068 SPRING, CHOKE ROD TO RETAINER Деталей в узле: ,1,,1,,1, снято с производства
32	Art.: 24-20649 SPRING, CHOKE ROD POSITIONING Деталей в узле: 1,,1,,1,,1 снято с производства
33	Art.: 27711 фиксатор пружины тяги воздушной заслонки Деталей в узле: ,1,,1,,1, снято с производства
34	Art.: 10-28713 винт крепления фиксатора к нижнему карбюратору Деталей в узле: ,1,,1,,1, снято с производства
35	Art.: 20663 головка тяги воздушной заслонки Деталей в узле: 1,,1,,1,,1 снято с производства
35	Art.: ~~22463~~ ~~73755A1~~ -88097A1 головка тяги воздушной заслонки Деталей в узле: ,1,,1,,1, цена по запросу
36	Art.: 25-20116 резиновая втулка тяги диффузора Деталей в узле: 1,1,1,1,1, 540 руб.
37	Art.: 22462 "U" LINK, CHOKE KNOB TO CHOKE ROD Деталей в узле: ,1,,1,,1, снято с производства
38	Art.: ~~10-20100~~ 10-20100 SCREW, "U" LINK TO CHOKE KNOB Деталей в узле: ,1,,1,,1, цена по запросу
39	Art.: 13-26996 LOCKWASHER, "U" LINK FASTENING SCREW Деталей в узле: ,1,,1,,1, 130 руб.
40	Art.: ~~18-20180~~ 18-20180 COTTPER PIN, CHOKE LEVER AND ROD FASTENING Деталей в узле: ,1,,1,,1, цена по запросу
41	Art.: 28971 CHOKE ROD ( NOT AS SHOWN) Деталей в узле: 1,,1,,1,,1 снято с производства
41	Art.: 28978 тяга диффузора Деталей в узле: ,1,,1,,1, снято с производства
42	Art.: 17-25391 RIVET, CHOKE ROD TO CHOKE LEVER Деталей в узле: 2,2,2,2,2, снято с производства
-	Art.: 12-30164 WASHER, CLAMP TO THROTTLE PICKUP BRACKET SCREW Деталей в узле: ,,,,1,1,1 240 руб.
-	Art.: 13-26995 стопорная шайба винта кронштейна дросселя Деталей в узле: 1,1,,,,, 130 руб.
-	Art.: 12-20192 WASHER, CHOKE ROD SPRING SCREW Деталей в узле: 1,1,,,,, снято с производства
