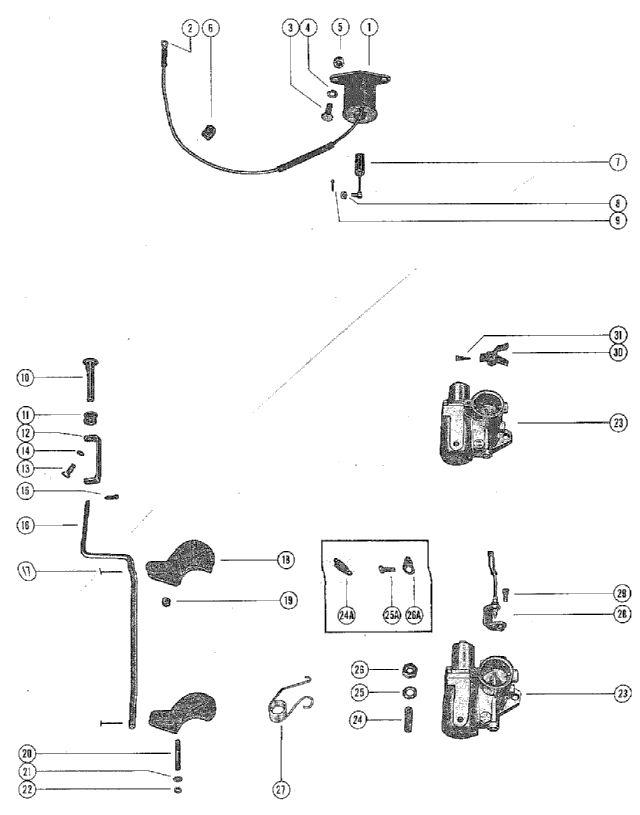

привод карбюратора и соленоид воздушной заслонки

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	37585	CHOKE SOLENOID, TOP COWL 0101	,1,,1		снято с производства
2	30050	TERMINAL, CHOKE SOLENOID LEAD	,1,,1		снято с производства
3	10-26066	SCREW, CHOKE SOLENOID TO FRONT BRACKET	,2,,2		снято с производства
4	13-26993	стопорная шайба винта соленода воздушной заслонки	,2,,2		цена по запросу
5	11-22053	гайка винта соленоида воздушной заслонки	,1,,1		270 руб.
6	54-33361	CLIP, CHOKE SOLENOID LEAD	,1,,1		снято с производства
7	~~27031A4~~ 48315A4	PLUNGER AND LINK ASSEMBLY, CHOKE SOLENOID	,1,,1		снято с производства
8	12-30164	шайба плунжера и приводной штанги	,1,,1		220 руб.
9	18-26953	шплинт крепления приводной штанги к верхней воздушной заслонке	,1,,1		460 руб.
10	~~22463~~ ~~73755A1~~ -88097A1	головка тяги воздушной заслонки	1,1,1,1		цена по запросу
11	25-20116	резиновая втулка головки воздушной заслонки	1,1,1,1		500 руб.
12	22462	"U" LINK, CHOKE ROD TO CHOKE KNOB	,1,,1		снято с производства
12	37591	"U" LINK, CHOKE ROD TO CHOKE KNOB	1,,1,		снято с производства
13	~~10-20100~~ 10-20100	SCREW, "U" LINK TO CHOKE KNOB	1,1,1,1		цена по запросу
14	13-26996	LOCKWASHER, "U" LINK SCREW	1,1,1,1		120 руб.
15	~~18-20180~~ 18-20180	COTTER PIN, "U" LINK TO CHOKE ROD	1,1,1,1		цена по запросу
16	~~37796~~ 47958	тяга воздушной заслонки	1,,1,		снято с производства
16	38458	ROD, CHOKE (NOT AS SHOWN)	,1,,1		снято с производства
17	17-25391	заклепка крепления воздушной заслонки к тяге воздушной заслонки	2,2,2,2		снято с производства
18	38604	воздушная заслонка карбюратора	2,2,2,2		снято с производства
19	23-30438	нейлоновый вкладыш верхней воздушной заслонки	,1,,1		снято с производства
20	16-30172	STUD, CARBURETOR - CHOKE SHUTTER PIVOT	2,2,2,2		цена по запросу
21	12-30164	шайба шпильки воздушной заслонки карбюратора	2,2,2,2		220 руб.
22	11-20110	гайка шпильки воздушной заслонки карбюратора	2,2,2,2		180 руб.
23	1333-2741	CARBURETOR ASSEMBLY ( SERIAL #2010163 AND UP)	,,2,2		снято с производства
23	1333-2539	CARBURETOR ASSEMBLY (SERIAL #2010162 AND BELOW)	2,2,2,2		снято с производства
24	~~16-21723~~ 16-21723	STUD, TENSION SPRING TO CARBURETOR SEE NOTE BELOW	1,1,,		цена по запросу
24A	24-28965	SPRING, TENSION - CHOKE ROD TO CARBURETOR SEE NOT BELOW	1,1,1,1		снято с производства
25	23-32427	SPACER, TENSION SPRING STUD	1,1,,		снято с производства
25A	10-28713	SCREW, TENSION SPRING TO CARBURETOR	1,1,1,1		снято с производства
26	11-20184	NUT, TENSION SPRING STUD	1,1,1,1		цена по запросу
26A	27711	Фиксатор пружины	1,1,1,1		снято с производства
27	24-37678	SPRING, TENSION - CHOKE ROD TO CARBURETOR	1,1,,		снято с производства
28	~~28007A5~~ 53719A2	THROTTLE PICK-UP BRACKET ASSEMBLY	1,1,1,1		7660 руб.
29	10-29239	SCREW, THROTTLE PICK-UP BRACKET MOUNTING	1,1,1,1		снято с производства
30	27917	CLUSTER, THROTTLE LEVER (UPPER CARBURETOR)	1,1,1,1		снято с производства
31	~~10-20847~~ 10-20847	SCREW, CLUSTER TO THROTTLE LEVER	1,1,1,1		цена по запросу

1	Art.: 37585 CHOKE SOLENOID, TOP COWL 0101 Деталей в узле: ,1,,1 снято с производства
2	Art.: 30050 TERMINAL, CHOKE SOLENOID LEAD Деталей в узле: ,1,,1 снято с производства
3	Art.: 10-26066 SCREW, CHOKE SOLENOID TO FRONT BRACKET Деталей в узле: ,2,,2 снято с производства
4	Art.: 13-26993 стопорная шайба винта соленода воздушной заслонки Деталей в узле: ,2,,2 цена по запросу
5	Art.: 11-22053 гайка винта соленоида воздушной заслонки Деталей в узле: ,1,,1 270 руб.
6	Art.: 54-33361 CLIP, CHOKE SOLENOID LEAD Деталей в узле: ,1,,1 снято с производства
7	Art.: ~~27031A4~~ 48315A4 PLUNGER AND LINK ASSEMBLY, CHOKE SOLENOID Деталей в узле: ,1,,1 снято с производства
8	Art.: 12-30164 шайба плунжера и приводной штанги Деталей в узле: ,1,,1 220 руб.
9	Art.: 18-26953 шплинт крепления приводной штанги к верхней воздушной заслонке Деталей в узле: ,1,,1 460 руб.
10	Art.: ~~22463~~ ~~73755A1~~ -88097A1 головка тяги воздушной заслонки Деталей в узле: 1,1,1,1 цена по запросу
11	Art.: 25-20116 резиновая втулка головки воздушной заслонки Деталей в узле: 1,1,1,1 500 руб.
12	Art.: 22462 "U" LINK, CHOKE ROD TO CHOKE KNOB Деталей в узле: ,1,,1 снято с производства
12	Art.: 37591 "U" LINK, CHOKE ROD TO CHOKE KNOB Деталей в узле: 1,,1, снято с производства
13	Art.: ~~10-20100~~ 10-20100 SCREW, "U" LINK TO CHOKE KNOB Деталей в узле: 1,1,1,1 цена по запросу
14	Art.: 13-26996 LOCKWASHER, "U" LINK SCREW Деталей в узле: 1,1,1,1 120 руб.
15	Art.: ~~18-20180~~ 18-20180 COTTER PIN, "U" LINK TO CHOKE ROD Деталей в узле: 1,1,1,1 цена по запросу
16	Art.: ~~37796~~ 47958 тяга воздушной заслонки Деталей в узле: 1,,1, снято с производства
16	Art.: 38458 ROD, CHOKE (NOT AS SHOWN) Деталей в узле: ,1,,1 снято с производства
17	Art.: 17-25391 заклепка крепления воздушной заслонки к тяге воздушной заслонки Деталей в узле: 2,2,2,2 снято с производства
18	Art.: 38604 воздушная заслонка карбюратора Деталей в узле: 2,2,2,2 снято с производства
19	Art.: 23-30438 нейлоновый вкладыш верхней воздушной заслонки Деталей в узле: ,1,,1 снято с производства
20	Art.: 16-30172 STUD, CARBURETOR - CHOKE SHUTTER PIVOT Деталей в узле: 2,2,2,2 цена по запросу
21	Art.: 12-30164 шайба шпильки воздушной заслонки карбюратора Деталей в узле: 2,2,2,2 220 руб.
22	Art.: 11-20110 гайка шпильки воздушной заслонки карбюратора Деталей в узле: 2,2,2,2 180 руб.
23	Art.: 1333-2741 CARBURETOR ASSEMBLY ( SERIAL #2010163 AND UP) Деталей в узле: ,,2,2 снято с производства
23	Art.: 1333-2539 CARBURETOR ASSEMBLY (SERIAL #2010162 AND BELOW) Деталей в узле: 2,2,2,2 снято с производства
24	Art.: ~~16-21723~~ 16-21723 STUD, TENSION SPRING TO CARBURETOR SEE NOTE BELOW Деталей в узле: 1,1,, цена по запросу
24A	Art.: 24-28965 SPRING, TENSION - CHOKE ROD TO CARBURETOR SEE NOT BELOW Деталей в узле: 1,1,1,1 снято с производства
25	Art.: 23-32427 SPACER, TENSION SPRING STUD Деталей в узле: 1,1,, снято с производства
25A	Art.: 10-28713 SCREW, TENSION SPRING TO CARBURETOR Деталей в узле: 1,1,1,1 снято с производства
26	Art.: 11-20184 NUT, TENSION SPRING STUD Деталей в узле: 1,1,1,1 цена по запросу
26A	Art.: 27711 Фиксатор пружины Деталей в узле: 1,1,1,1 снято с производства
27	Art.: 24-37678 SPRING, TENSION - CHOKE ROD TO CARBURETOR Деталей в узле: 1,1,, снято с производства
28	Art.: ~~28007A5~~ 53719A2 THROTTLE PICK-UP BRACKET ASSEMBLY Деталей в узле: 1,1,1,1 7660 руб.
29	Art.: 10-29239 SCREW, THROTTLE PICK-UP BRACKET MOUNTING Деталей в узле: 1,1,1,1 снято с производства
30	Art.: 27917 CLUSTER, THROTTLE LEVER (UPPER CARBURETOR) Деталей в узле: 1,1,1,1 снято с производства
31	Art.: ~~10-20847~~ 10-20847 SCREW, CLUSTER TO THROTTLE LEVER Деталей в узле: 1,1,1,1 цена по запросу
