MERC 700-1/2

← | →

привод карбюратора и соленоид воздушной заслонки

Карбюратор в сборе

Топливный насос и топливопроводы

блок цилиндров и картер

коленчатый вал, поршни и шатуны

Нижняя часть колпака в сборе

зажим и поворотный кронштейн в сборе

Корпус вертикального вала в сборе

GEAR HOUS ASSY,COMP.(DRIVE SHAFT/COMP PARTS MERC 700E)P. 1

GEAR HOUS ASSY,COMP.(PROP. SHAFT/COMP PARTS MERC 700E)P. 2

GEAR HOUS ASSY,COMP.(DRIVE SHAFT/COMP PARTS MERC 700E-1)P. 1

GEAR HOUS ASSY,COMP.(PROP. SHAFT/COMP PARTS MERC 700E-1)P. 2

GEAR HOUS ASSY,COMP.(DRIVE SHAFT/COMP PARTS MERC 700E-2)P. 1

GEAR HOUS ASSY,COMP.(PROP. SHAFT/COMP PARTS MERC 700E-2)P. 2

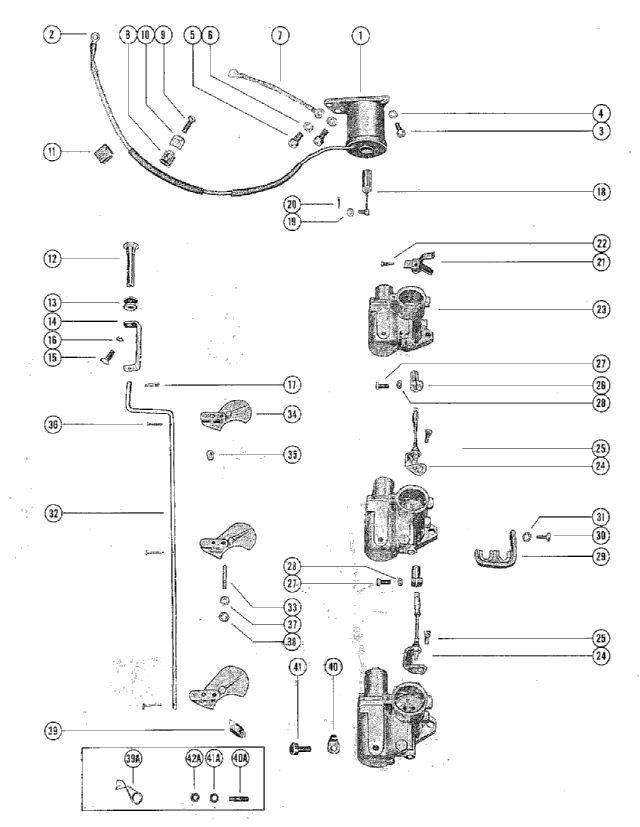

привод карбюратора и соленоид воздушной заслонки

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	31041	соленоид воздушной заслонки верхней части колпака	1,1,1		снято с производства
2	30050	TERMINAL, CHOKE SOLENOID LEAD	1,1,1		снято с производства
3	10-24773	винт крепления соленоида воздушной заслонки к верхней части колпака	1,1,1		снято с производства
4	13-26991	стопорная шайба винта соленода воздушной заслонки	1,1,1		снято с производства
5	10-20540	винт крепления соленоида воздушной заслонки к верхней части колпака	2,2,2		снято с производства
6	13-26992	стопорная шайба винта соленода воздушной заслонки	2,2,2		120 руб.
7	26716A1	GROUND STRAP ASSEMBLY, CHOKE SOLENOID TO ADAPTOR	1,1,1		снято с производства
8	~~54-26538~~ 54-26538	CLIP, CHOKE SOLENOID WIRE	1,1,1		цена по запросу
9	10-24239	SCREW, WIRE CLIP TO TOP COWL	1,1,1		снято с производства
10	~~22789~~ ~~69205~~ -8M0084613	"D" WASHER, WIRE CLIP FASTENING SCREW	1,1,1		170 руб.
11	54-22783	"S" CLIP, CHOKE SOLENOID WIRE TO TOP COWL	2,2,2		снято с производства
13	25-20116	резиновая втулка тяги диффузора	1,1,1		610 руб.
14	22462	"U" LINK, CHOKE KNOB TO CHOKE ROD	1,1,1		снято с производства
15	~~10-20100~~ 10-20100	SCREW, "U" LINK TO CHOKE KNOB	1,1,1		цена по запросу
16	13-26996	LOCKWASHER, "U" LINK SCREW	1,1,1		150 руб.
17	18-26953	COTTER PIN, "U" LINK TO CHOKE ROD	1,1,1		560 руб.
18	27031A1	PLUNGER AND LINK ASSEMBLY, CHOKE SOLENOID	1,1,1		снято с производства
19	12-30164	шайба плунжера и приводной штанги	1,1,1		260 руб.
20	18-26953	COTTER PIN, LINK TO UPPER CHOKE LEVER	1,1,1		560 руб.
21	27977	CLUSTER, THROTTLE LEVER (UPPER CARBURETOR)	1,1,1		снято с производства
22	~~10-20847~~ 10-20847	SCREW, CLUSTER TO THROTTLE LEVER	1,1,1		цена по запросу
23	1333-1860	карбюротор в сборе	3,3,3		снято с производства
24	~~28007A5~~ 53719A2	THROTTLE PICK-UP BRACKET ASSEMBLY (NOT AS SHOWN)	,2,2		9240 руб.
24	28007A1	THROTTLE PICK-UP BRACKET ASSEMBLY	2,,		снято с производства
25	10-29239	винт крепления кронштейна дросселя	2,2,2		снято с производства
26	27870	CLAMP, THROTTLE PICK-UP BRACKET	2,,		снято с производства
27	~~10-20100~~ 10-20100	SCREW, UPPER AND LOWER CLAMP FASTENING	2,,		цена по запросу
28	12-30164	WASHER, CLAMP FASTENING SCREW	2,,		260 руб.
29	26977	BRACKEET, COIL LEAD RETAINER	1,1,1		снято с производства
30	~~10-20031~~ 10-20031	SCREW, RETAINER BRACKET TO CENTER CARBURETOR	1,1,1		цена по запросу
31	13-21272	LOCKWASHER, BRACKET FASTENING SCREW	2,2,2		90 руб.
32	31040	тяга воздушной заслонки	1,1,1		снято с производства
33	16-30172	STUD, CARBURETOR - CHOKE LEVER PIVOT	3,3,3		цена по запросу
34	~~30437~~ 38604	SHUTT,ER CHOKE - CARBURETOR	3,3,3		снято с производства
35	23-30438	BUSHING, NYLON - UPPER CHOKE LEVER	1,1,1		снято с производства
36	17-25391	RIVET, CHOKE LEVER TO CHOKE ROD	3,3,3		снято с производства
37	12-30164	WASHER, CHOKE LEVER CARBURETOR STUD	3,3,3		260 руб.
38	11-20110	NUT, CHOKE LEVER TO CARBURETOR STUD	3,3,3		220 руб.
39	24-28965	SPRING, CHOKE ROD TENSION	1,,		снято с производства
39A	24-32428	SPRING, CHOKE ROD TENSION	,,1		снято с производства
39A	~~24-32035~~ 24-32035	SPRING, CHOKE ROD TENSION	,1,		цена по запросу
40	27711	RETAINER, CHOKE ROD SPRING TO CARBURETOR	1,,		снято с производства
40A	~~16-21723~~ 16-21723	STUD, CHOKE ROD SPRING TO CARBURETOR	,1,1		цена по запросу
41	10-28713	винт крепления фиксатора к нижнему карбюратору	1,,		снято с производства
41A	12-20583	WASHER, CHOKE ROD SPRING STUD	,2,		220 руб.
41A	23-32427	SPACER, CHOKE ROD TENSION STUD	,,1		снято с производства
42A	11-20184	NUT, CHOKE ROD SPRING TO CARBURETOR STUD	,1,1		190 руб.

1	Art.: 31041 соленоид воздушной заслонки верхней части колпака Деталей в узле: 1,1,1 снято с производства
2	Art.: 30050 TERMINAL, CHOKE SOLENOID LEAD Деталей в узле: 1,1,1 снято с производства
3	Art.: 10-24773 винт крепления соленоида воздушной заслонки к верхней части колпака Деталей в узле: 1,1,1 снято с производства
4	Art.: 13-26991 стопорная шайба винта соленода воздушной заслонки Деталей в узле: 1,1,1 снято с производства
5	Art.: 10-20540 винт крепления соленоида воздушной заслонки к верхней части колпака Деталей в узле: 2,2,2 снято с производства
6	Art.: 13-26992 стопорная шайба винта соленода воздушной заслонки Деталей в узле: 2,2,2 120 руб.
7	Art.: 26716A1 GROUND STRAP ASSEMBLY, CHOKE SOLENOID TO ADAPTOR Деталей в узле: 1,1,1 снято с производства
8	Art.: ~~54-26538~~ 54-26538 CLIP, CHOKE SOLENOID WIRE Деталей в узле: 1,1,1 цена по запросу
9	Art.: 10-24239 SCREW, WIRE CLIP TO TOP COWL Деталей в узле: 1,1,1 снято с производства
10	Art.: ~~22789~~ ~~69205~~ -8M0084613 "D" WASHER, WIRE CLIP FASTENING SCREW Деталей в узле: 1,1,1 170 руб.
11	Art.: 54-22783 "S" CLIP, CHOKE SOLENOID WIRE TO TOP COWL Деталей в узле: 2,2,2 снято с производства
13	Art.: 25-20116 резиновая втулка тяги диффузора Деталей в узле: 1,1,1 610 руб.
14	Art.: 22462 "U" LINK, CHOKE KNOB TO CHOKE ROD Деталей в узле: 1,1,1 снято с производства
15	Art.: ~~10-20100~~ 10-20100 SCREW, "U" LINK TO CHOKE KNOB Деталей в узле: 1,1,1 цена по запросу
16	Art.: 13-26996 LOCKWASHER, "U" LINK SCREW Деталей в узле: 1,1,1 150 руб.
17	Art.: 18-26953 COTTER PIN, "U" LINK TO CHOKE ROD Деталей в узле: 1,1,1 560 руб.
18	Art.: 27031A1 PLUNGER AND LINK ASSEMBLY, CHOKE SOLENOID Деталей в узле: 1,1,1 снято с производства
19	Art.: 12-30164 шайба плунжера и приводной штанги Деталей в узле: 1,1,1 260 руб.
20	Art.: 18-26953 COTTER PIN, LINK TO UPPER CHOKE LEVER Деталей в узле: 1,1,1 560 руб.
21	Art.: 27977 CLUSTER, THROTTLE LEVER (UPPER CARBURETOR) Деталей в узле: 1,1,1 снято с производства
22	Art.: ~~10-20847~~ 10-20847 SCREW, CLUSTER TO THROTTLE LEVER Деталей в узле: 1,1,1 цена по запросу
23	Art.: 1333-1860 карбюротор в сборе Деталей в узле: 3,3,3 снято с производства
24	Art.: ~~28007A5~~ 53719A2 THROTTLE PICK-UP BRACKET ASSEMBLY (NOT AS SHOWN) Деталей в узле: ,2,2 9240 руб.
24	Art.: 28007A1 THROTTLE PICK-UP BRACKET ASSEMBLY Деталей в узле: 2,, снято с производства
25	Art.: 10-29239 винт крепления кронштейна дросселя Деталей в узле: 2,2,2 снято с производства
26	Art.: 27870 CLAMP, THROTTLE PICK-UP BRACKET Деталей в узле: 2,, снято с производства
27	Art.: ~~10-20100~~ 10-20100 SCREW, UPPER AND LOWER CLAMP FASTENING Деталей в узле: 2,, цена по запросу
28	Art.: 12-30164 WASHER, CLAMP FASTENING SCREW Деталей в узле: 2,, 260 руб.
29	Art.: 26977 BRACKEET, COIL LEAD RETAINER Деталей в узле: 1,1,1 снято с производства
30	Art.: ~~10-20031~~ 10-20031 SCREW, RETAINER BRACKET TO CENTER CARBURETOR Деталей в узле: 1,1,1 цена по запросу
31	Art.: 13-21272 LOCKWASHER, BRACKET FASTENING SCREW Деталей в узле: 2,2,2 90 руб.
32	Art.: 31040 тяга воздушной заслонки Деталей в узле: 1,1,1 снято с производства
33	Art.: 16-30172 STUD, CARBURETOR - CHOKE LEVER PIVOT Деталей в узле: 3,3,3 цена по запросу
34	Art.: ~~30437~~ 38604 SHUTT,ER CHOKE - CARBURETOR Деталей в узле: 3,3,3 снято с производства
35	Art.: 23-30438 BUSHING, NYLON - UPPER CHOKE LEVER Деталей в узле: 1,1,1 снято с производства
36	Art.: 17-25391 RIVET, CHOKE LEVER TO CHOKE ROD Деталей в узле: 3,3,3 снято с производства
37	Art.: 12-30164 WASHER, CHOKE LEVER CARBURETOR STUD Деталей в узле: 3,3,3 260 руб.
38	Art.: 11-20110 NUT, CHOKE LEVER TO CARBURETOR STUD Деталей в узле: 3,3,3 220 руб.
39	Art.: 24-28965 SPRING, CHOKE ROD TENSION Деталей в узле: 1,, снято с производства
39A	Art.: 24-32428 SPRING, CHOKE ROD TENSION Деталей в узле: ,,1 снято с производства
39A	Art.: ~~24-32035~~ 24-32035 SPRING, CHOKE ROD TENSION Деталей в узле: ,1, цена по запросу
40	Art.: 27711 RETAINER, CHOKE ROD SPRING TO CARBURETOR Деталей в узле: 1,, снято с производства
40A	Art.: ~~16-21723~~ 16-21723 STUD, CHOKE ROD SPRING TO CARBURETOR Деталей в узле: ,1,1 цена по запросу
41	Art.: 10-28713 винт крепления фиксатора к нижнему карбюратору Деталей в узле: 1,, снято с производства
41A	Art.: 12-20583 WASHER, CHOKE ROD SPRING STUD Деталей в узле: ,2, 220 руб.
41A	Art.: 23-32427 SPACER, CHOKE ROD TENSION STUD Деталей в узле: ,,1 снято с производства
42A	Art.: 11-20184 NUT, CHOKE ROD SPRING TO CARBURETOR STUD Деталей в узле: ,1,1 190 руб.
