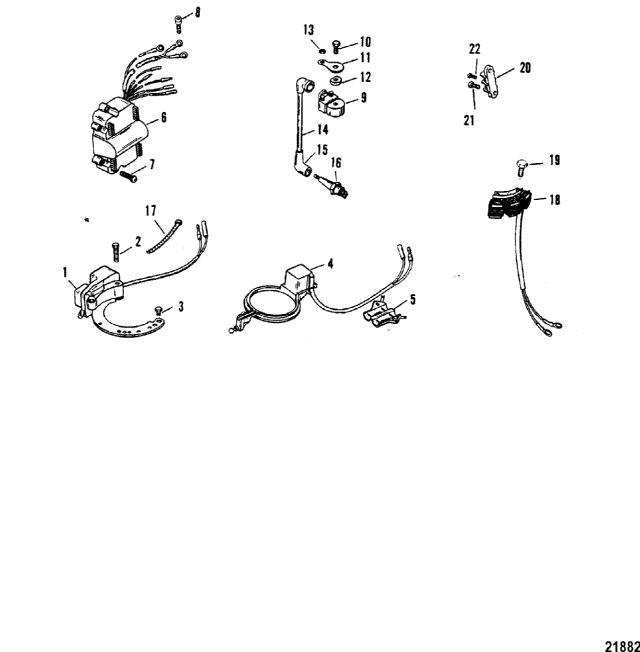

Компоненты зажигания

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~86617A13~~ 86617A20	статор в сборе	1		26890 руб.
2	10-4000120	винт (M5 x 25)	2		снято с производства
3	10-400015	винт (M5 x 10)	1		снято с производства
3	10-400018	винт (M5 x 12)	1		120 руб.
4	~~98450A5~~ 98450A10	пусковой узел в сборе	1		9870 руб.
5	11100	зажим	1		330 руб.
6	~~339-7452A15~~ 339-7452A19	блок управления в сборе	1		36480 руб.
7	10-40019108	винт (M5 x 20)	3		130 руб.
8	10-48408	Винт (#10-16 x 0.500)	1		210 руб.
9	~~339-7370A13~~ 339-832757A4	катушка зажигания в сборе	2		цена по запросу
10	10-40112	винт (M6 x 45)	2		цена по запросу
11	88173	стопорная шайба	2		200 руб.
12	23-88171	BUSHING, COIL	2		360 руб.
13	11-45076	шайба (#10-32) латунь	4		170 руб.
14	84-813715A2	CABLE SET, High Tension (5 and 8.25 Inch)	1		5030 руб.
15	85-63709A1	BOOT/TERMINAL KIT, SPARK PLUG	2		740 руб.
16	33-14814568	SPARK PLUG (NKG #BPZ8HS-15)	2		цена по запросу
16	~~33-19424~~ 33-8M0114746	свеча зажигания, NGK#BP8HS-15	2		цена по запросу
17	~~54-816311~~ 54-816311T	ленточный хомут (8")	1		30 руб.
18	~~86704A2~~ ~~86704T2~~ -86704A10	статор в сборе	1		43730 руб.
19	10-4000123	винт (M5 x 30)	3		130 руб.
20	~~86-63813~~ 86-638131	TERMINAL BLOCK	1		снято с производства
21	10-48409	винт (#10-16 x 0.625) нержавеющая сталь	2		190 руб.
22	10-62568	Винт (#10-16 x 0.375)	2		110 руб.

1	Art.: ~~86617A13~~ 86617A20 статор в сборе Деталей в узле: 1 26890 руб.
2	Art.: 10-4000120 винт (M5 x 25) Деталей в узле: 2 снято с производства
3	Art.: 10-400015 винт (M5 x 10) Деталей в узле: 1 снято с производства
3	Art.: 10-400018 винт (M5 x 12) Деталей в узле: 1 120 руб.
4	Art.: ~~98450A5~~ 98450A10 пусковой узел в сборе Деталей в узле: 1 9870 руб.
5	Art.: 11100 зажим Деталей в узле: 1 330 руб.
6	Art.: ~~339-7452A15~~ 339-7452A19 блок управления в сборе Деталей в узле: 1 36480 руб.
7	Art.: 10-40019108 винт (M5 x 20) Деталей в узле: 3 130 руб.
8	Art.: 10-48408 Винт (#10-16 x 0.500) Деталей в узле: 1 210 руб.
9	Art.: ~~339-7370A13~~ 339-832757A4 катушка зажигания в сборе Деталей в узле: 2 цена по запросу
10	Art.: 10-40112 винт (M6 x 45) Деталей в узле: 2 цена по запросу
11	Art.: 88173 стопорная шайба Деталей в узле: 2 200 руб.
12	Art.: 23-88171 BUSHING, COIL Деталей в узле: 2 360 руб.
13	Art.: 11-45076 шайба (#10-32) латунь Деталей в узле: 4 170 руб.
14	Art.: 84-813715A2 CABLE SET, High Tension (5 and 8.25 Inch) Деталей в узле: 1 5030 руб.
15	Art.: 85-63709A1 BOOT/TERMINAL KIT, SPARK PLUG Деталей в узле: 2 740 руб.
16	Art.: 33-14814568 SPARK PLUG (NKG #BPZ8HS-15) Деталей в узле: 2 цена по запросу
16	Art.: ~~33-19424~~ 33-8M0114746 свеча зажигания, NGK#BP8HS-15 Деталей в узле: 2 цена по запросу
17	Art.: ~~54-816311~~ 54-816311T ленточный хомут (8") Деталей в узле: 1 30 руб.
18	Art.: ~~86704A2~~ ~~86704T2~~ -86704A10 статор в сборе Деталей в узле: 1 43730 руб.
19	Art.: 10-4000123 винт (M5 x 30) Деталей в узле: 3 130 руб.
20	Art.: ~~86-63813~~ 86-638131 TERMINAL BLOCK Деталей в узле: 1 снято с производства
21	Art.: 10-48409 винт (#10-16 x 0.625) нержавеющая сталь Деталей в узле: 2 190 руб.
22	Art.: 10-62568 Винт (#10-16 x 0.375) Деталей в узле: 2 110 руб.
