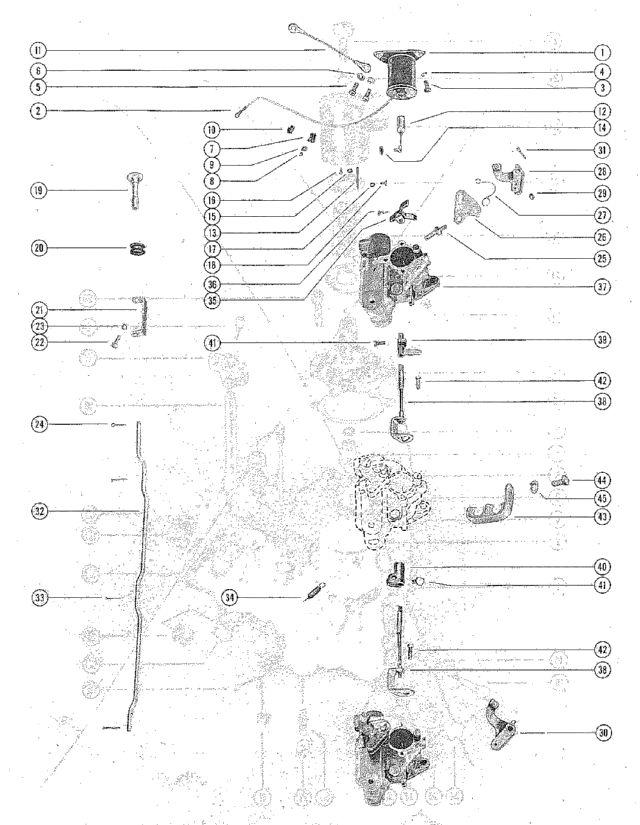

привод карбюратора и соленоид воздушной заслонки

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	29690	соленоид воздушной заслонки верхней части колпака	1,1		снято с производства
2	30050	TERMINAL, CHOKE SOLENOID LEAD	1,1		снято с производства
3	10-24773	винт крепления соленоида воздушной заслонки к верхней части колпака	1,1		снято с производства
4	13-26991	стопорная шайба винта соленода воздушной заслонки	1,1		снято с производства
5	10-20540	винт крепления соленоида воздушной заслонки к верхней части колпака	2,2		снято с производства
6	13-26992	стопорная шайба винта соленода воздушной заслонки	2,2		90 руб.
7	~~54-26538~~ 54-26538	CLIP, CHOKE SOLENOID WIRE	1,1		цена по запросу
8	10-24239	SCREW, WIRE CLIP TO TOP COWL	1,1		снято с производства
9	~~22789~~ ~~69205~~ -8M0084613	"D" WASHER, WIRE CLIP FASTENING SCREW	1,1		130 руб.
10	54-22783	"S" CLIP, CHOKE SOLENOID WIRE TO TOP COWL	2,2		снято с производства
11	26716A1	GROUND STRAP ASSY, CHOKE SOLENOID TO ADAPTOR	1,1		снято с производства
12	27031A1	PLUNGER AND LINK ASSY, CHOKE SOLENOID	1,1		снято с производства
13	27126	PLATE, ADAPTOR - PLUNGER TO UPPER CHOKE ROD	1,1		снято с производства
14	25-26633	резиновая втулка пластины переходника	1,1		снято с производства
15	12-26014	WASHER, PLUNGER LINK	1,1		снято с производства
16	18-26953	COTTER PIN, PLATE TO PLUNGER LINK	1,1		440 руб.
17	13-26994	LOCKWASHER, ADAPTOR PLATE SCREW	1,1		снято с производства
18	10-21281	SCREW, ADAPTOR PLATE TO UPPER CHOKE ROD	1,1		снято с производства
19	~~22463~~ ~~73755A1~~ -88097A1	головка тяги воздушной заслонки	1,1		цена по запросу
20	25-20116	резиновая втулка тяги диффузора	1,1		480 руб.
21	29702	"U" LINK, CHOKE KNOB TO UPPER CHOKE ROD	1,1		снято с производства
22	~~10-20100~~ 10-20100	SCREW, "U" LINK TO CHOKE KNOB	1,1		цена по запросу
23	13-26996	LOCKWASHER, "U" LINK SCREW	1,1		110 руб.
24	18-26953	COTTER, PIN, "U" LINK TO UPPER CHOKE ROD	1,1		440 руб.
25	10-20176	SCREW, CHOKE LEVER PIVOT PIN	3,3		снято с производства
26	30014	воздушная заслонка	3,3		снято с производства
27	24-26067	SPRING, CHOKE SHUTTER	3,3		снято с производства
28	26645A1	CHOKE LEVER ASSEMBLY (UPPER CARBURETOR)	1,1		снято с производства
29	23-26888	BUSHING, NYLON - UPPER CHOKE LEVER	2,2		снято с производства
30	25881A1	CHOKE LEVER ASSEMBLY (CENTER AND LOWER CARBURETOR)	2,2		снято с производства
31	18-26953	COTTER PIN, CHOKE AND ROD FASTENING	3,3		440 руб.
32	29701	тяга воздушной заслонки	1,1		снято с производства
33	17-25391	RIVET, CHOKE LEVER TO CHOKE ROD	3,3		снято с производства
34	24-28965	SPRING, CHOKE ROD POSITIONING	1,1		снято с производства
35	27977	CLUSTER, THROTTLE LEVER (UPPER CARBURETOR)	1,1		снято с производства
36	~~10-20847~~ 10-20847	SCREW, CLUSTER TO THROTTLE LEVER	1,1		цена по запросу
37	1334-1664	карбюротор в сборе	3,3		снято с производства
38	28007A3	THROTTLE PICKUP BRACKET ASSEMBLY	2,2		снято с производства
39	27869	CLAMP, UPPER - THROTTLE PICKUP BRACKET	1,1		снято с производства
40	27870	CLAMP, LOWER - THROTTLE PICKUP BRACKET	1,1		снято с производства
41	~~10-20100~~ 10-20100	SCREW, UPPER AND LOWER CLAMP FASTENING	2,2		цена по запросу
42	10-29239	винт крепления кронштейна дросселя	2,2		снято с производства
43	26977	BRACKET, COIL AND RETAINER	1,1		снято с производства
44	~~10-20031~~ 10-20031	SCREW, RETAINER BRACKET TO CENTER CARBURETOR	1,1		цена по запросу
45	13-21272	LOCKWASHER, BRACKET FASTENING SCREW	1,1		70 руб.
