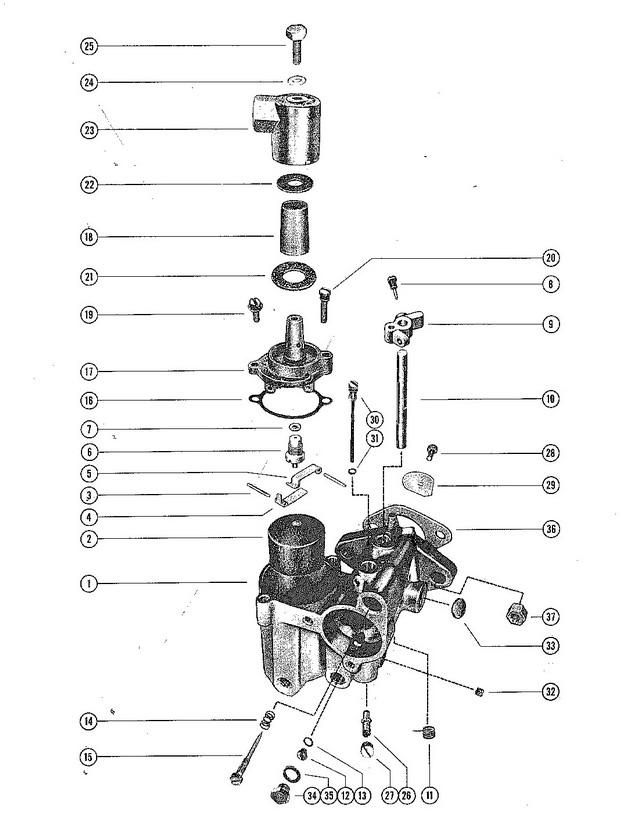

Карбюратор в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1326-1119	CARBURETOR ASSEMBLY, COMPLETE (AJ-50A)	2,,,,,,	SERIAL 00000000-01231089	снято с производства
1	1326-1604	CARBURETOR ASSEMBLY, COMPLETE (AJ-54A)	,2,2,,,,	SERIAL 01231090-01324410	снято с производства
1	1334-1701	CARBURETOR ASSEMBLY, COMPLETE (KB-2A)	,,,2,2,2,2	SERIAL 01324411-09999999	снято с производства
2	~~1399-110A1~~ 1399-110A1	поплавок в сборе	2,2,2,2,2,		цена по запросу
3	17-20853	PIN, FLOAT LEVER PINION	4,4,4,4,4,		снято с производства
4	1399-102	рычаг поплавка нижний	2,2,2,2,2,		снято с производства
5	1399-101	рычаг поплавка верхний	2,2,2,2,2,		снято с производства
6	~~1399-1138~~ 1399-1138	впускная игла, седло и прокладка	2,2,2,2,2,		цена по запросу
7	27-25033	Прокладка впускного седла	2,2,2,2,2,		снято с производства
8	~~10-20847~~ 10-20847	винт фиксатора рычага дросселя	2,2,2,2,2,		цена по запросу
9	~~1399-97~~ 8146791	LEVER, THROTTLE STOP (SEE NOTE BELOW)	1,1,1,1,1,		снято с производства
10	1399-933	Вал дросселя	2,2,2,,,,		снято с производства
10	1399-1716	Вал дросселя	,,,2,2,2,2		снято с производства
11	24-26890	возвратная пружина дроссельного вала (нижний карбюратор)	1,1,1,1,1,		снято с производства
11	24-20869	возвратная пружина дроссельного вала (верхний карбюратор)	1,1,1,1,1,		снято с производства
12	1399-1649	JET, MAIN FUEL (.049)	,OPT,OPT,O		снято с производства
12	1399-1651	JET, MAIN FUEL (.051)	,OPT,OPT,O		снято с производства
12	1399-1653	главный топливный жиклер (.053)	,OPT,OPT,O		снято с производства
12	1399-1655	главный топливный жиклер (.055)	,2,2,2,2,2		снято с производства
13	27-28409	прокладка главного топливного жиклера	,2,2,2,2,2		снято с производства
14	24-27160	пружина винта регулировки холостого хода	2,2,2,2,2,		460 руб.
15	1399-1623	винт регулировки холостого хода	,2,2,,,,		снято с производства
15	1399-1713	SCRW, IDLE ADJUSTMENT	,,,2,2,2,2		снято с производства
15	1399-931	винт регулировки холостого хода	2,,,,,,		снято с производства
16	1399-99	прокладка крышки поплавковой камеры	2,2,2,2,2,		170 руб.
17	1399-1133	крышка поплавковой камеры	2,2,2,2,2,		26210 руб.
18	~~1399-1754~~ 1399-1754	SCREEN, FILTER-NOT AS SHOWN	2,2,2,2,2,		цена по запросу
19	~~10-20854~~ 10-20854	винт крышки поплавковой камеры короткий	2,2,2,2,2,		цена по запросу
20	10-25850	винт поплавковой камеры длинный	2,2,2,2,2,		снято с производства
21	27-25851	прокладка крышки фильтра большая	2,2,2,2,2,		120 руб.
22	27-25849	прокладка крышки фильтра маленькая	2,2,2,2,2,		100 руб.
23	1399-1135	крышка фильтра	2,2,2,2,2,		снято с производства
24	27-25848	прокладка винта крышки фильтра	2,2,2,2,2,		110 руб.
25	10-25822	SCREW, STRAINER COVER FASTENING	2,2,2,2,2,		снято с производства
26	1399-1715	главный распылитель	,,,2,2,2,2		снято с производства
27	10-23178	винт пробки главного распылителя	,,,2,2,2,2		снято с производства
28	10-23035	винт и стопорная шайба заслонки дросселя	2,2,2,2,2,		снято с производства
29	1399-107	дроссельная заслонка	2,2,2,2,2,		снято с производства
30	1399-1714	TUBE, IDLE	,,,2,2,2,2		снято с производства
30	1399-960	TUBE, IDLE	2,2,2,,,,		снято с производства
31	27-23180	GASKET, IDLE TUBE	,,,2,2,2,2		снято с производства
32	10-20870	винт пробки канала корпуса	2,,2,,,,		снято с производства
32	10-28845	винт пробки канала корпуса	,,,2,2,2,2		снято с производства
32	10-28405	винт пробки канала корпуса	,2,,,,,		снято с производства
33	19-20011	WELCH PLUG, BODY CHANNEL	2,2,2,2,2,		610 руб.
34	10-28405	винт пробки канала главного топливного жиклера	,,2,2,2,2,		снято с производства
35	27-28406	GASKET, BODY CHANNEL PLUG SCREW	,2,2,2,2,2		снято с производства
36	27-20183	прокладка фланца карбюратора	2,2,2,2,2,		снято с производства
37	11-24652	Гайка шпильки крепления карбюратора	4,4,4,4,4,		180 руб.
-	1399-1718	ремонтный комплект (на 1 карбюратор)	,,,2,2,2,2		снято с производства
-	1399-1146	Комплект запасных частей	2,,,,,,		снято с производства
-	1399-1624	REPAIR PARTS KIT ( 1 PER CARBURETOR)	,2,2,,,,		снято с производства
-	24823A1	KNOB ASSEMBLY, MAIN ADJUSTMENT SCREW	2,,,,,,		снято с производства
-	1399-1717	GASKET AND PACKING SE (1 PER CARBURETOR)	,,,2,2,2,2		1400 руб.
-	1399-1145	GASKET AND PACKING SET (1 PER CARBURETOR)	2,2,2,,,,		снято с производства
-	10-23030	SCREW, PLUG-IDLE TUBE	2,2,2,,,,		снято с производства
-	1399-932	SCREW, MAIN ADJUSTMENT	2,,,,,,		снято с производства
-	27-20848	GASKET, MAIN ADJUSTMENT SCREW GLAND	2,,,,,,		снято с производства
-	1399-94	GLAND, MAIN ADJUSTMENT SCREW	2,,,,,,		снято с производства
-	1399-108	PACKING, MAIN ADJUSTMENT SCREW	2,,,,,,		снято с производства
-	11-20849	NUT, MAIN ADJUSTMENT SCREW	2,,,,,,		снято с производства
-	10-22928	SCREW, KNOB FASTENING	2,,,,,,		снято с производства

1	Art.: 1326-1119 CARBURETOR ASSEMBLY, COMPLETE (AJ-50A) (SERIAL 00000000-01231089) Деталей в узле: 2,,,,,, снято с производства
1	Art.: 1326-1604 CARBURETOR ASSEMBLY, COMPLETE (AJ-54A) (SERIAL 01231090-01324410) Деталей в узле: ,2,2,,,, снято с производства
1	Art.: 1334-1701 CARBURETOR ASSEMBLY, COMPLETE (KB-2A) (SERIAL 01324411-09999999) Деталей в узле: ,,,2,2,2,2 снято с производства
2	Art.: ~~1399-110A1~~ 1399-110A1 поплавок в сборе Деталей в узле: 2,2,2,2,2, цена по запросу
3	Art.: 17-20853 PIN, FLOAT LEVER PINION Деталей в узле: 4,4,4,4,4, снято с производства
4	Art.: 1399-102 рычаг поплавка нижний Деталей в узле: 2,2,2,2,2, снято с производства
5	Art.: 1399-101 рычаг поплавка верхний Деталей в узле: 2,2,2,2,2, снято с производства
6	Art.: ~~1399-1138~~ 1399-1138 впускная игла, седло и прокладка Деталей в узле: 2,2,2,2,2, цена по запросу
7	Art.: 27-25033 Прокладка впускного седла Деталей в узле: 2,2,2,2,2, снято с производства
8	Art.: ~~10-20847~~ 10-20847 винт фиксатора рычага дросселя Деталей в узле: 2,2,2,2,2, цена по запросу
9	Art.: ~~1399-97~~ 8146791 LEVER, THROTTLE STOP (SEE NOTE BELOW) Деталей в узле: 1,1,1,1,1, снято с производства
10	Art.: 1399-933 Вал дросселя Деталей в узле: 2,2,2,,,, снято с производства
10	Art.: 1399-1716 Вал дросселя Деталей в узле: ,,,2,2,2,2 снято с производства
11	Art.: 24-26890 возвратная пружина дроссельного вала (нижний карбюратор) Деталей в узле: 1,1,1,1,1, снято с производства
11	Art.: 24-20869 возвратная пружина дроссельного вала (верхний карбюратор) Деталей в узле: 1,1,1,1,1, снято с производства
12	Art.: 1399-1649 JET, MAIN FUEL (.049) Деталей в узле: ,OPT,OPT,O снято с производства
12	Art.: 1399-1651 JET, MAIN FUEL (.051) Деталей в узле: ,OPT,OPT,O снято с производства
12	Art.: 1399-1653 главный топливный жиклер (.053) Деталей в узле: ,OPT,OPT,O снято с производства
12	Art.: 1399-1655 главный топливный жиклер (.055) Деталей в узле: ,2,2,2,2,2 снято с производства
13	Art.: 27-28409 прокладка главного топливного жиклера Деталей в узле: ,2,2,2,2,2 снято с производства
14	Art.: 24-27160 пружина винта регулировки холостого хода Деталей в узле: 2,2,2,2,2, 460 руб.
15	Art.: 1399-1623 винт регулировки холостого хода Деталей в узле: ,2,2,,,, снято с производства
15	Art.: 1399-1713 SCRW, IDLE ADJUSTMENT Деталей в узле: ,,,2,2,2,2 снято с производства
15	Art.: 1399-931 винт регулировки холостого хода Деталей в узле: 2,,,,,, снято с производства
16	Art.: 1399-99 прокладка крышки поплавковой камеры Деталей в узле: 2,2,2,2,2, 170 руб.
17	Art.: 1399-1133 крышка поплавковой камеры Деталей в узле: 2,2,2,2,2, 26210 руб.
18	Art.: ~~1399-1754~~ 1399-1754 SCREEN, FILTER-NOT AS SHOWN Деталей в узле: 2,2,2,2,2, цена по запросу
19	Art.: ~~10-20854~~ 10-20854 винт крышки поплавковой камеры короткий Деталей в узле: 2,2,2,2,2, цена по запросу
20	Art.: 10-25850 винт поплавковой камеры длинный Деталей в узле: 2,2,2,2,2, снято с производства
21	Art.: 27-25851 прокладка крышки фильтра большая Деталей в узле: 2,2,2,2,2, 120 руб.
22	Art.: 27-25849 прокладка крышки фильтра маленькая Деталей в узле: 2,2,2,2,2, 100 руб.
23	Art.: 1399-1135 крышка фильтра Деталей в узле: 2,2,2,2,2, снято с производства
24	Art.: 27-25848 прокладка винта крышки фильтра Деталей в узле: 2,2,2,2,2, 110 руб.
25	Art.: 10-25822 SCREW, STRAINER COVER FASTENING Деталей в узле: 2,2,2,2,2, снято с производства
26	Art.: 1399-1715 главный распылитель Деталей в узле: ,,,2,2,2,2 снято с производства
27	Art.: 10-23178 винт пробки главного распылителя Деталей в узле: ,,,2,2,2,2 снято с производства
28	Art.: 10-23035 винт и стопорная шайба заслонки дросселя Деталей в узле: 2,2,2,2,2, снято с производства
29	Art.: 1399-107 дроссельная заслонка Деталей в узле: 2,2,2,2,2, снято с производства
30	Art.: 1399-1714 TUBE, IDLE Деталей в узле: ,,,2,2,2,2 снято с производства
30	Art.: 1399-960 TUBE, IDLE Деталей в узле: 2,2,2,,,, снято с производства
31	Art.: 27-23180 GASKET, IDLE TUBE Деталей в узле: ,,,2,2,2,2 снято с производства
32	Art.: 10-20870 винт пробки канала корпуса Деталей в узле: 2,,2,,,, снято с производства
32	Art.: 10-28845 винт пробки канала корпуса Деталей в узле: ,,,2,2,2,2 снято с производства
32	Art.: 10-28405 винт пробки канала корпуса Деталей в узле: ,2,,,,, снято с производства
33	Art.: 19-20011 WELCH PLUG, BODY CHANNEL Деталей в узле: 2,2,2,2,2, 610 руб.
34	Art.: 10-28405 винт пробки канала главного топливного жиклера Деталей в узле: ,,2,2,2,2, снято с производства
35	Art.: 27-28406 GASKET, BODY CHANNEL PLUG SCREW Деталей в узле: ,2,2,2,2,2 снято с производства
36	Art.: 27-20183 прокладка фланца карбюратора Деталей в узле: 2,2,2,2,2, снято с производства
37	Art.: 11-24652 Гайка шпильки крепления карбюратора Деталей в узле: 4,4,4,4,4, 180 руб.
-	Art.: 1399-1718 ремонтный комплект (на 1 карбюратор) Деталей в узле: ,,,2,2,2,2 снято с производства
-	Art.: 1399-1146 Комплект запасных частей Деталей в узле: 2,,,,,, снято с производства
-	Art.: 1399-1624 REPAIR PARTS KIT ( 1 PER CARBURETOR) Деталей в узле: ,2,2,,,, снято с производства
-	Art.: 24823A1 KNOB ASSEMBLY, MAIN ADJUSTMENT SCREW Деталей в узле: 2,,,,,, снято с производства
-	Art.: 1399-1717 GASKET AND PACKING SE (1 PER CARBURETOR) Деталей в узле: ,,,2,2,2,2 1400 руб.
-	Art.: 1399-1145 GASKET AND PACKING SET (1 PER CARBURETOR) Деталей в узле: 2,2,2,,,, снято с производства
-	Art.: 10-23030 SCREW, PLUG-IDLE TUBE Деталей в узле: 2,2,2,,,, снято с производства
-	Art.: 1399-932 SCREW, MAIN ADJUSTMENT Деталей в узле: 2,,,,,, снято с производства
-	Art.: 27-20848 GASKET, MAIN ADJUSTMENT SCREW GLAND Деталей в узле: 2,,,,,, снято с производства
-	Art.: 1399-94 GLAND, MAIN ADJUSTMENT SCREW Деталей в узле: 2,,,,,, снято с производства
-	Art.: 1399-108 PACKING, MAIN ADJUSTMENT SCREW Деталей в узле: 2,,,,,, снято с производства
-	Art.: 11-20849 NUT, MAIN ADJUSTMENT SCREW Деталей в узле: 2,,,,,, снято с производства
-	Art.: 10-22928 SCREW, KNOB FASTENING Деталей в узле: 2,,,,,, снято с производства
