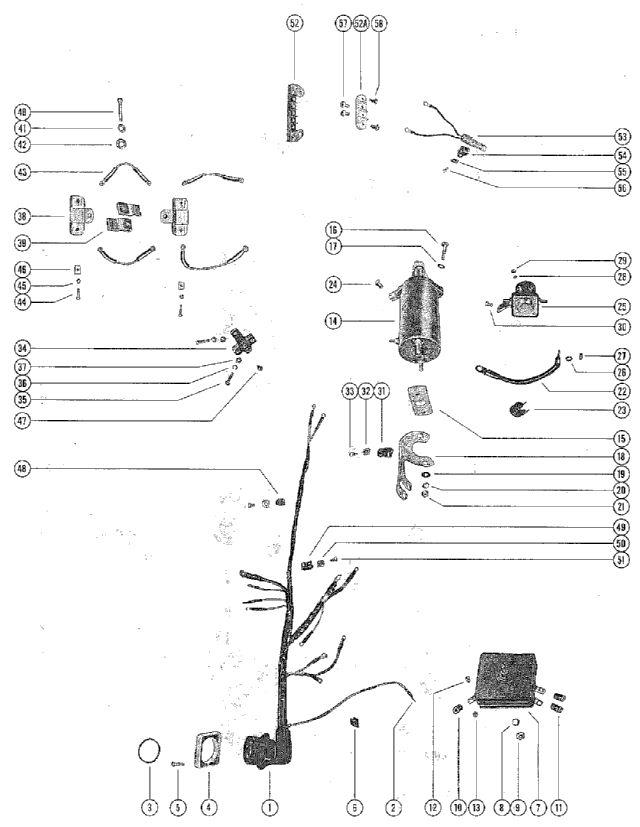

стартер, соленоид стартера, выпрямитель и жгут проводов

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	30820	WIRING HARNESS, INTERNAL	1,1,1		снято с производства
1	32457	WIRING HARNESS, INTERNAL (NOT AS SHOWN)	,,1	ON MERC 700E-2 ENGINES STARTING WITH SERIAL #153384 AND MERC 700EL-2 ENGINES STARTING WITH SERIAL #1532317, ORDER A-32855 INTERNAL WIRING HARNESS FOR REPLACEMENT.	снято с производства
2	30050	TERMINAL, HARNESS AND MERCURY SWITCH LEADS	AR,AR,AR		снято с производства
3	24-28975	SPRING, GARTER - INTERNAL WIRING HARNESS	1,1,1		снято с производства
4	~~26079~~ 26079A2	PLATE, WIRING HARNESS TO BOTTOM COWL	1,1,1		2280 руб.
5	~~10-26128~~ 10-26128	SCREW, HARNESS PLATE FASTENING	4,4,4		цена по запросу
6	54-22783	"S" CLIP, RECTIFIER HARNESS LEAD TO BOTTOM COWL	2,2,2		снято с производства
7	-29691	RECTIFIER ASSEMLY	1,1,1	N.L.A. ORDER A-32177A2 RECTIFIER ASSEMBLY	цена по запросу
8	13-26993	стопорная шайба винта крепления выпрямителя	1,1,1		цена по запросу
9	11-21929	гайка винта крепления выпрямителя	1,1,1		снято с производства
10	32-28052	SLEEVE, RUBBER - RECTIFIER HARNESS LEAD	1,,		снято с производства
10	32-28052	SLEEVE, RUBBER - RECTIFIER HARNESS LEAD	,,3		снято с производства
11	32-28373	SLEEVE, RUBBER - RECTIFIER STATOR LEAD	2,,		снято с производства
11	32-28373	SLEEVE, RUBBER - RECTIFIER STATOR LEAD	,3,		снято с производства
12	~~10-29852~~ 10-29852	SCREW, HARNESS AND STATOR LEADS TO RECTIFIER	3,3,3		цена по запросу
13	~~11-29488~~ 11-826709106	NUT, HARNESS AND STATOR LEADS FASTENING SCREW	3,3,3		цена по запросу
14	50-30955	Стартер в сборе	1,1,1		снято с производства
15	31057	PLATE, SPACER - STARTER MOTOR	1,1,1		снято с производства
16	10-22698	винт крепления стартера к фланцу картера	2,2,2		снято с производства
17	13-26993	LOCKWASHER, STARTER MOTOR FASTENING SCREW	2,2,2		цена по запросу
18	27026	BRACKET, SUPPORT - STARTER MOTOR	1,1,1		снято с производства
19	12-24664	WASHER, THRU BOLT - BRACKET TO STARTER MOTOR	1,1,1		220 руб.
20	13-26992	LOCKWASHER, THRU BOLT - BRACKET TO STARTER MOTOR	2,2,2		120 руб.
21	11-20890	NUT, THRU BOLT - BRACKET TO STARTER MOTOR	2,2,2		220 руб.
22	~~25596~~ ~~54651~~ 84-93389A12	CABLE, WIRE - STARTER TO STARTER SOLENOID	1,1,1		снято с производства
23	54-20534	CLAMP, LOWER CABLE - STARTER TO SOLENOID	1,1,1		снято с производства
24	~~10-29197~~ 10-29197	SCREW, WIRING HARNESS GROUND LEAD TO STARTER MOTOR	1,1,1		цена по запросу
25	~~32445~~ 32445A1	Соленоид стартера	,,1	ON MERC 700E-2 ENGINES STARTING WITH SERIAL #1533584 AND MERC 700EL-2 ENGINES STARTING WITH SERIAL #1507634, AN A-28016A1 GROUND STRAP ASSEMBLY WAS USED.	снято с производства
25	32268	Соленоид стартера	,1,1		снято с производства
25	~~28937~~ 32268	Соленоид стартера	1,,		снято с производства
26	13-26993	LOCKWASHER, SOLENOID TERMINAL (5/16)	2,2,2		цена по запросу
27	~~11-20083~~ 11-20083	NUT, SOLENOID TERMINAL (5/16)	2,2,2		цена по запросу
28	13-26996	LOCKWASHER, SOLINOID TERMINAL (#10)	2,2,2		150 руб.
29	~~11-20645~~ 11-20645	NUT, SOLENOID TERMINAL (#10)	2,2,2		цена по запросу
30	10-29238	SCREW, SOLENOID TO STARTER MOTOR	2,,		снято с производства
30	~~10-31208~~ 10-31208	SCREW, SOLENOID TO STARTER MOTOR	,2,2		цена по запросу
31	54-23567	CLAMP, WIRING HARNESS TO STARTER SUPPORT BRACKET	1,,		820 руб.
31	54-22627	CLAMP, WIRING HARNESS TO STARTER SUPPORT BRACKET	,1,1		снято с производства
32	~~22789~~ ~~69205~~ -8M0084613	"D" WASHER, HARNESS CLAMP	1,1,1		170 руб.
33	~~10-26548~~ 10-26548	SCREW, HARNESS CLAMP FASTENING	1,1,1		цена по запросу
34	29714	BLOCK, TERMINAL - UPPER FUEL PUMP PAD	1,1,1		снято с производства
35	10-24241	SCREW, TERMINAL BLOCK FASTENING	2,2,2		снято с производства
36	13-26996	LOCKWASHER, TERMINAL BLOCK FASTENING SCREW	2,2,2		150 руб.
37	12-26014	WASHER, TERMINAL BLOCK FASTENING SCREW	2,2,2		снято с производства
38	393-1572	RESISTOR	2,2,2	THIS GROUP OF PARTS REQUIRED WITH RESISTORS	снято с производства
39	~~28966~~ 30449	SNUBBER, RESISTOR TO TRANSFER PORT COVER SCREW	2,2,2	THIS GROUP OF PARTS REQUIRED WITH RESISTORS	снято с производства
40	10-24770	SCREW, RESISTOR, SNUBBER AND COVER MOUNTING (1-3/8")	1,1,1	THIS GROUP OF PARTS REQUIRED WITH RESISTORS	снято с производства
40	10-28666	SCREW, BALLAST AND COVER MOUNTING (1")	,,1	THIS GROUP OF PARTS REQUIRED WITH BALLASTS	снято с производства
41	13-26992	LOCKWASHER, RESISTOR, SNUBBER AND COVER MOUNTING SCREW	1,1,1	THIS GROUP OF PARTS REQUIRED WITH RESISTORS	120 руб.
41	13-26992	LOCKWASHER, BALLAST AND COVER MOUNTING SCREW	,,1	THIS GROUP OF PARTS REQUIRED WITH BALLASTS	120 руб.
42	~~12-20346~~ 12-20346	WASHER, RESISTOR, SNUBBER AND COVER MOUNTING SCREW	,1,1	THIS GROUP OF PARTS REQUIRED WITH RESISTORS	цена по запросу
42	~~12-20346~~ 12-20346	WASHER, BALLAST AND COVER MOUNTING SCREW	,,1	THIS GROUP OF PARTS REQUIRED WITH BALLASTS	цена по запросу
43	29112	JUMPER, BALLAST TO BALLAST AND BALLAST TO BLOCK	,,3	THIS GROUP OF PARTS REQUIRED WITH BALLASTS	снято с производства
43	29112	JUMPER, RESISTOR TO RESISTOR AND RESISTOR TO TERM. BLOCK	4,4,4	THIS GROUP OF PARTS REQUIRED WITH RESISTORS	снято с производства
44	~~10-24609~~ 10-24609	SCREW, JUMPER LEADS TO RESISTOR	4,4,4	THIS GROUP OF PARTS REQUIRED WITH RESISTORS	цена по запросу
45	13-26995	LOCKWASHER, JUMPER LEADS FASTENING SCREW	4,4,4	THIS GROUP OF PARTS REQUIRED WITH RESISTORS	150 руб.
45	13-26995	LOCKWASHER, BALLAST JUMPER LEAD TERMINALS	,,4	THIS GROUP OF PARTS REQUIRED WITH BALLASTS	150 руб.
46	12-30191	WASHER, JUMPER LEADS FASTENING SCREW	4,4,4	THIS GROUP OF PARTS REQUIRED WITH RESISTORS	снято с производства
47	~~10-29852~~ 10-29852	SCREW, HARNESS AND JUMPER LEADS TO TERMINAL BLOCK	3,3,3		цена по запросу
48	54-24836	CLIP, WIRING HARNESS TO CRANKCASE FLANGE	1,1,1		430 руб.
49	54-24836	CLIP, WIRING HARNESS TO CYLINDER BLOCK COVER	1,1,1		430 руб.
50	~~22789~~ ~~69205~~ -8M0084613	"D" WASHER, HARNESS CLIP	2,2,2		170 руб.
51	~~10-30009~~ 10-30009	SCREW, HARNESS CLIP FASTENING	2,2,2		цена по запросу
52	29765A1	TERMINAL BLOCK ASSEMBLY, EXHAUST COVER	1,,		снято с производства
52A	30212	TERMINAL BLOCK, EXHAUST COVER	,1,1		снято с производства
53	~~29689~~ ~~33385A3~~ -33385A4	SWITCH, MERCURY	1,,		цена по запросу
53	~~32263~~ ~~33385A2~~ -58124A1	SWITCH, MERCERY	,1,1		снято с производства
54	54-22875	CLAMP, MERCURY SWITCH	1,1,1		640 руб.
55	~~22789~~ ~~69205~~ -8M0084613	"D" WAHSER, CLAMP FASTENING SCREW	1,1,1		170 руб.
56	10-20401	SCREW, MERCURY SWITCH CLAMP TO EXHAUST COVER	1,1,1		снято с производства
57	~~10-30663~~ 10-30663	SCREW, HARNESS LEADS TO TERMINAL BLOCK	,2,2		цена по запросу
57	~~10-29852~~ 10-29852	SCREW, HARNESS LEADS TO TERMINAL BLOCK	2,,		цена по запросу
58	~~10-28192~~ 10-28192	SCREW, TERMINAL BLOCK TO EXHAUST MANIFOLD COVER	,2,2		цена по запросу
-	37-30649	LABEL, TERMINAL BLOCK COLOR LEADS	1,,		снято с производства
-	~~11-21923~~ 11-21923T	NUT, BALLAST JUMPER LEADS FASTENING	,,4	THIS GROUP OF PARTS REQUIRED WITH BALLASTS	снято с производства
-	~~32227~~ 82-72878A1	BALLAST, IGNITION COIL (NOT SHOWN)	,,2	THIS GROUP OF PARTS REQUIRED WITH BALLASTS	снято с производства

1	Art.: 30820 WIRING HARNESS, INTERNAL Деталей в узле: 1,1,1 снято с производства
1	Art.: 32457 WIRING HARNESS, INTERNAL (NOT AS SHOWN) (ON MERC 700E-2 ENGINES STARTING WITH SERIAL #153384 AND MERC 700EL-2 ENGINES STARTING WITH SERIAL #1532317, ORDER A-32855 INTERNAL WIRING HARNESS FOR REPLACEMENT.) Деталей в узле: ,,1 снято с производства
2	Art.: 30050 TERMINAL, HARNESS AND MERCURY SWITCH LEADS Деталей в узле: AR,AR,AR снято с производства
3	Art.: 24-28975 SPRING, GARTER - INTERNAL WIRING HARNESS Деталей в узле: 1,1,1 снято с производства
4	Art.: ~~26079~~ 26079A2 PLATE, WIRING HARNESS TO BOTTOM COWL Деталей в узле: 1,1,1 2280 руб.
5	Art.: ~~10-26128~~ 10-26128 SCREW, HARNESS PLATE FASTENING Деталей в узле: 4,4,4 цена по запросу
6	Art.: 54-22783 "S" CLIP, RECTIFIER HARNESS LEAD TO BOTTOM COWL Деталей в узле: 2,2,2 снято с производства
7	Art.: -29691 RECTIFIER ASSEMLY (N.L.A. ORDER A-32177A2 RECTIFIER ASSEMBLY) Деталей в узле: 1,1,1 цена по запросу
8	Art.: 13-26993 стопорная шайба винта крепления выпрямителя Деталей в узле: 1,1,1 цена по запросу
9	Art.: 11-21929 гайка винта крепления выпрямителя Деталей в узле: 1,1,1 снято с производства
10	Art.: 32-28052 SLEEVE, RUBBER - RECTIFIER HARNESS LEAD Деталей в узле: 1,, снято с производства
10	Art.: 32-28052 SLEEVE, RUBBER - RECTIFIER HARNESS LEAD Деталей в узле: ,,3 снято с производства
11	Art.: 32-28373 SLEEVE, RUBBER - RECTIFIER STATOR LEAD Деталей в узле: 2,, снято с производства
11	Art.: 32-28373 SLEEVE, RUBBER - RECTIFIER STATOR LEAD Деталей в узле: ,3, снято с производства
12	Art.: ~~10-29852~~ 10-29852 SCREW, HARNESS AND STATOR LEADS TO RECTIFIER Деталей в узле: 3,3,3 цена по запросу
13	Art.: ~~11-29488~~ 11-826709106 NUT, HARNESS AND STATOR LEADS FASTENING SCREW Деталей в узле: 3,3,3 цена по запросу
14	Art.: 50-30955 Стартер в сборе Деталей в узле: 1,1,1 снято с производства
15	Art.: 31057 PLATE, SPACER - STARTER MOTOR Деталей в узле: 1,1,1 снято с производства
16	Art.: 10-22698 винт крепления стартера к фланцу картера Деталей в узле: 2,2,2 снято с производства
17	Art.: 13-26993 LOCKWASHER, STARTER MOTOR FASTENING SCREW Деталей в узле: 2,2,2 цена по запросу
18	Art.: 27026 BRACKET, SUPPORT - STARTER MOTOR Деталей в узле: 1,1,1 снято с производства
19	Art.: 12-24664 WASHER, THRU BOLT - BRACKET TO STARTER MOTOR Деталей в узле: 1,1,1 220 руб.
20	Art.: 13-26992 LOCKWASHER, THRU BOLT - BRACKET TO STARTER MOTOR Деталей в узле: 2,2,2 120 руб.
21	Art.: 11-20890 NUT, THRU BOLT - BRACKET TO STARTER MOTOR Деталей в узле: 2,2,2 220 руб.
22	Art.: ~~25596~~ ~~54651~~ 84-93389A12 CABLE, WIRE - STARTER TO STARTER SOLENOID Деталей в узле: 1,1,1 снято с производства
23	Art.: 54-20534 CLAMP, LOWER CABLE - STARTER TO SOLENOID Деталей в узле: 1,1,1 снято с производства
24	Art.: ~~10-29197~~ 10-29197 SCREW, WIRING HARNESS GROUND LEAD TO STARTER MOTOR Деталей в узле: 1,1,1 цена по запросу
25	Art.: ~~32445~~ 32445A1 Соленоид стартера (ON MERC 700E-2 ENGINES STARTING WITH SERIAL #1533584 AND MERC 700EL-2 ENGINES STARTING WITH SERIAL #1507634, AN A-28016A1 GROUND STRAP ASSEMBLY WAS USED.) Деталей в узле: ,,1 снято с производства
25	Art.: 32268 Соленоид стартера Деталей в узле: ,1,1 снято с производства
25	Art.: ~~28937~~ 32268 Соленоид стартера Деталей в узле: 1,, снято с производства
26	Art.: 13-26993 LOCKWASHER, SOLENOID TERMINAL (5/16) Деталей в узле: 2,2,2 цена по запросу
27	Art.: ~~11-20083~~ 11-20083 NUT, SOLENOID TERMINAL (5/16) Деталей в узле: 2,2,2 цена по запросу
28	Art.: 13-26996 LOCKWASHER, SOLINOID TERMINAL (#10) Деталей в узле: 2,2,2 150 руб.
29	Art.: ~~11-20645~~ 11-20645 NUT, SOLENOID TERMINAL (#10) Деталей в узле: 2,2,2 цена по запросу
30	Art.: 10-29238 SCREW, SOLENOID TO STARTER MOTOR Деталей в узле: 2,, снято с производства
30	Art.: ~~10-31208~~ 10-31208 SCREW, SOLENOID TO STARTER MOTOR Деталей в узле: ,2,2 цена по запросу
31	Art.: 54-23567 CLAMP, WIRING HARNESS TO STARTER SUPPORT BRACKET Деталей в узле: 1,, 820 руб.
31	Art.: 54-22627 CLAMP, WIRING HARNESS TO STARTER SUPPORT BRACKET Деталей в узле: ,1,1 снято с производства
32	Art.: ~~22789~~ ~~69205~~ -8M0084613 "D" WASHER, HARNESS CLAMP Деталей в узле: 1,1,1 170 руб.
33	Art.: ~~10-26548~~ 10-26548 SCREW, HARNESS CLAMP FASTENING Деталей в узле: 1,1,1 цена по запросу
34	Art.: 29714 BLOCK, TERMINAL - UPPER FUEL PUMP PAD Деталей в узле: 1,1,1 снято с производства
35	Art.: 10-24241 SCREW, TERMINAL BLOCK FASTENING Деталей в узле: 2,2,2 снято с производства
36	Art.: 13-26996 LOCKWASHER, TERMINAL BLOCK FASTENING SCREW Деталей в узле: 2,2,2 150 руб.
37	Art.: 12-26014 WASHER, TERMINAL BLOCK FASTENING SCREW Деталей в узле: 2,2,2 снято с производства
38	Art.: 393-1572 RESISTOR (THIS GROUP OF PARTS REQUIRED WITH RESISTORS) Деталей в узле: 2,2,2 снято с производства
39	Art.: ~~28966~~ 30449 SNUBBER, RESISTOR TO TRANSFER PORT COVER SCREW (THIS GROUP OF PARTS REQUIRED WITH RESISTORS) Деталей в узле: 2,2,2 снято с производства
40	Art.: 10-24770 SCREW, RESISTOR, SNUBBER AND COVER MOUNTING (1-3/8") (THIS GROUP OF PARTS REQUIRED WITH RESISTORS) Деталей в узле: 1,1,1 снято с производства
40	Art.: 10-28666 SCREW, BALLAST AND COVER MOUNTING (1") (THIS GROUP OF PARTS REQUIRED WITH BALLASTS) Деталей в узле: ,,1 снято с производства
41	Art.: 13-26992 LOCKWASHER, RESISTOR, SNUBBER AND COVER MOUNTING SCREW (THIS GROUP OF PARTS REQUIRED WITH RESISTORS) Деталей в узле: 1,1,1 120 руб.
41	Art.: 13-26992 LOCKWASHER, BALLAST AND COVER MOUNTING SCREW (THIS GROUP OF PARTS REQUIRED WITH BALLASTS) Деталей в узле: ,,1 120 руб.
42	Art.: ~~12-20346~~ 12-20346 WASHER, RESISTOR, SNUBBER AND COVER MOUNTING SCREW (THIS GROUP OF PARTS REQUIRED WITH RESISTORS) Деталей в узле: ,1,1 цена по запросу
42	Art.: ~~12-20346~~ 12-20346 WASHER, BALLAST AND COVER MOUNTING SCREW (THIS GROUP OF PARTS REQUIRED WITH BALLASTS) Деталей в узле: ,,1 цена по запросу
43	Art.: 29112 JUMPER, BALLAST TO BALLAST AND BALLAST TO BLOCK (THIS GROUP OF PARTS REQUIRED WITH BALLASTS) Деталей в узле: ,,3 снято с производства
43	Art.: 29112 JUMPER, RESISTOR TO RESISTOR AND RESISTOR TO TERM. BLOCK (THIS GROUP OF PARTS REQUIRED WITH RESISTORS) Деталей в узле: 4,4,4 снято с производства
44	Art.: ~~10-24609~~ 10-24609 SCREW, JUMPER LEADS TO RESISTOR (THIS GROUP OF PARTS REQUIRED WITH RESISTORS) Деталей в узле: 4,4,4 цена по запросу
45	Art.: 13-26995 LOCKWASHER, JUMPER LEADS FASTENING SCREW (THIS GROUP OF PARTS REQUIRED WITH RESISTORS) Деталей в узле: 4,4,4 150 руб.
45	Art.: 13-26995 LOCKWASHER, BALLAST JUMPER LEAD TERMINALS (THIS GROUP OF PARTS REQUIRED WITH BALLASTS) Деталей в узле: ,,4 150 руб.
46	Art.: 12-30191 WASHER, JUMPER LEADS FASTENING SCREW (THIS GROUP OF PARTS REQUIRED WITH RESISTORS) Деталей в узле: 4,4,4 снято с производства
47	Art.: ~~10-29852~~ 10-29852 SCREW, HARNESS AND JUMPER LEADS TO TERMINAL BLOCK Деталей в узле: 3,3,3 цена по запросу
48	Art.: 54-24836 CLIP, WIRING HARNESS TO CRANKCASE FLANGE Деталей в узле: 1,1,1 430 руб.
49	Art.: 54-24836 CLIP, WIRING HARNESS TO CYLINDER BLOCK COVER Деталей в узле: 1,1,1 430 руб.
50	Art.: ~~22789~~ ~~69205~~ -8M0084613 "D" WASHER, HARNESS CLIP Деталей в узле: 2,2,2 170 руб.
51	Art.: ~~10-30009~~ 10-30009 SCREW, HARNESS CLIP FASTENING Деталей в узле: 2,2,2 цена по запросу
52	Art.: 29765A1 TERMINAL BLOCK ASSEMBLY, EXHAUST COVER Деталей в узле: 1,, снято с производства
52A	Art.: 30212 TERMINAL BLOCK, EXHAUST COVER Деталей в узле: ,1,1 снято с производства
53	Art.: ~~29689~~ ~~33385A3~~ -33385A4 SWITCH, MERCURY Деталей в узле: 1,, цена по запросу
53	Art.: ~~32263~~ ~~33385A2~~ -58124A1 SWITCH, MERCERY Деталей в узле: ,1,1 снято с производства
54	Art.: 54-22875 CLAMP, MERCURY SWITCH Деталей в узле: 1,1,1 640 руб.
55	Art.: ~~22789~~ ~~69205~~ -8M0084613 "D" WAHSER, CLAMP FASTENING SCREW Деталей в узле: 1,1,1 170 руб.
56	Art.: 10-20401 SCREW, MERCURY SWITCH CLAMP TO EXHAUST COVER Деталей в узле: 1,1,1 снято с производства
57	Art.: ~~10-30663~~ 10-30663 SCREW, HARNESS LEADS TO TERMINAL BLOCK Деталей в узле: ,2,2 цена по запросу
57	Art.: ~~10-29852~~ 10-29852 SCREW, HARNESS LEADS TO TERMINAL BLOCK Деталей в узле: 2,, цена по запросу
58	Art.: ~~10-28192~~ 10-28192 SCREW, TERMINAL BLOCK TO EXHAUST MANIFOLD COVER Деталей в узле: ,2,2 цена по запросу
-	Art.: 37-30649 LABEL, TERMINAL BLOCK COLOR LEADS Деталей в узле: 1,, снято с производства
-	Art.: ~~11-21923~~ 11-21923T NUT, BALLAST JUMPER LEADS FASTENING (THIS GROUP OF PARTS REQUIRED WITH BALLASTS) Деталей в узле: ,,4 снято с производства
-	Art.: ~~32227~~ 82-72878A1 BALLAST, IGNITION COIL (NOT SHOWN) (THIS GROUP OF PARTS REQUIRED WITH BALLASTS) Деталей в узле: ,,2 снято с производства
