MERC 400

← | →

Карбюратор в сборе

привод карбюратора и соленоид воздушной заслонки

Топливный насос в сборе

блок цилиндров и картер

коленчатый вал, поршень и шатун

Нижняя часть колпака в сборе

Корпус вертикального вала в сборе

зажим и поворотный кронштейн

редуктор в сборе (страница 1)

редуктор в сборе (страница 2)

RECTIFIER, STARTER SOLENOID AND WIRING HARNESS

MERC 400ML AND MERC 400EL PARTS LIST

MERC 400S AND MERC 400SL PARTS LIST

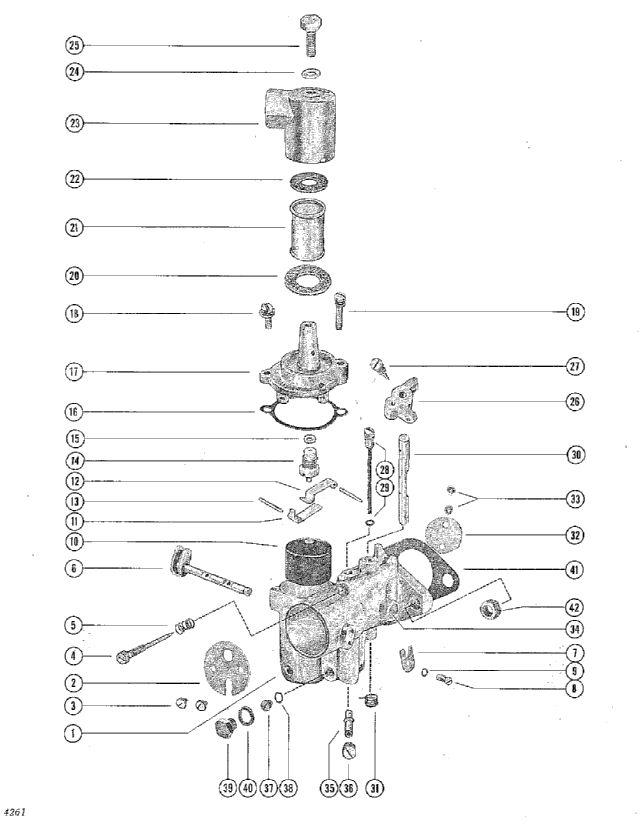

Карбюратор в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1333-1387	CARBURETOR ASSEMBLY, COMPLETE (KA-2A)	2,,,	SERIAL 00000000-01307410	снято с производства
1	1333-1700	CARBURETOR ASSEMBLY, COMPLETE (KA-9A)	,2,2,2	SERIAL )1307411-09999999	снято с производства
2	1399-1470	воздушная заслонка	2,2,2,2		снято с производства
3	10-23035	винт и стопорная шайба воздушной заслонки	4,4,4,4		снято с производства
4	~~1399-1629~~ 1399-1629	винт регулировки холостого хода	2,2,2,2		цена по запросу
5	24-27160	пружина винта регулировки холостого хода	2,2,2,2		440 руб.
6	1399-1469	вал воздушной заслонки и рычаг	2,2,2,2		снято с производства
7	54-28407	CLIP, CHOKE SHAFT RETAINING	2,2,2,2		снято с производства
8	10-28408	SCREW, RETAINING CLIP TO LOWER CARBURETOR	2,2,2,2		снято с производства
9	13-26995	стопорная шайба винта фиксатора зажима	2,2,2,2		110 руб.
10	~~1399-110A1~~ 1399-110A1	поплавок в сборе	2,2,2,2		цена по запросу
11	1399-102	рычаг поплавка нижний	2,2,2,2		снято с производства
12	1399-101	рычаг поплавка верхний	2,2,2,2		снято с производства
13	17-20853	PIN, FLOAT LEVER PINION	4,4,4,4		снято с производства
14	~~1399-1473~~ 1399-1473	впускная игла, седло и прокладка	2,2,2,2		цена по запросу
15	27-25033	Прокладка впускного седла	2,2,2,2		снято с производства
16	1399-99	прокладка крышки поплавковой камеры	2,2,2,2		160 руб.
17	1399-1133	крышка поплавковой камеры	2,2,2,2		24900 руб.
18	~~10-20854~~ 10-20854	винт крышки поплавковой камеры короткий	2,2,2,2		цена по запросу
19	10-25850	винт поплавковой камеры длинный	2,2,2,2		снято с производства
20	27-25851	прокладка крышки фильтра большая	2,2,2,2		110 руб.
21	~~1399-1754~~ 1399-1754	Экран фильтра	2,2,2,2		цена по запросу
22	27-25849	прокладка крышки фильтра маленькая	2,2,2,2		90 руб.
23	1399-1135	крышка фильтра	2,2,2,2		снято с производства
24	27-25848	прокладка винта крышки фильтра	2,2,2,2		100 руб.
25	10-25822	SCREW, STRAINER COVER FASTENING	2,2,2,2		снято с производства
26	~~1399-97~~ 8146791	LEVER, THROTTLE STOP (SEE NOTE BELOW)	1,1,1,1		снято с производства
27	~~10-20847~~ 10-20847	винт фиксатора рычага дросселя	2,2,2,2		цена по запросу
28	1399-1710	TUBE, IDLE	,2,2,2		снято с производства
28	1399-1472	TUBE, IDLE	2,,,		снято с производства
29	27-23180	GASKET, IDLE TUBE	2,2,2,2		снято с производства
30	~~1399-1475~~ 1399-1475	Вал дросселя	2,2,2,2		цена по запросу
31	24-20869	возвратная пружина дроссельного вала (верхний карбюратор)	1,1,1,1		снято с производства
31	24-26890	возвратная пружина дроссельного вала (нижний карбюратор)	1,1,1,1		снято с производства
32	1399-1476	дроссельная заслонка	2,,,		снято с производства
32	1399-1711	дроссельная заслонка	,2,2,2		снято с производства
33	10-23035	винт и стопорная шайба заслонки дросселя	4,4,4,4		снято с производства
34	19-20011	WELCH PLUG, BODY CHANNEL	2,2,2,2		580 руб.
35	1399-1474	NOZZLE, MIAN	2,2,2,2		снято с производства
36	10-23178	винт пробки главного распылителя	2,2,2,2		снято с производства
37	1399-1467	JET, MAIN FUEL (.067(	OPT,,,		снято с производства
37	1399-1465	JET, MAIN FUEL (.065)	OPT,,,		снято с производства
37	1399-1463	главный топливный жиклер (.063)	OPT,,,		снято с производства
37	1399-1463	главный топливный жиклер (.063)	2,,,		снято с производства
37	1399-1461	главный топливный жиклер (.061)	2,2,2,2		снято с производства
37	1399-1461	главный топливный жиклер (.061)	OPT,,,		снято с производства
37	1399-1459	JET, MAIN FUEL (.059)	OPT.,OPT.,		снято с производства
37	1399-1457	главный топливный жиклер (.057)	OPT,OPT,OP		снято с производства
37	1399-1655	главный топливный жиклер (.055)	,2,2,2		снято с производства
38	27-28409	прокладка главного топливного жиклера	2,2,2,2		снято с производства
39	10-28405	винт пробки канала корпуса	2,2,2,2		снято с производства
40	27-28406	GASKET, BODY CHANNEL PLUG SCREW	2,2,2,2		снято с производства
41	~~27-26891~~ 27-26891	прокладка фланца карбюратора	2,2,2,2		цена по запросу
42	11-29250	Гайка шпильки крепления карбюратора	4,4,4,4		260 руб.
-	~~1399-1477~~ 1399-1477	GASKET AND PACKING SET (1 PER CARBURETOR)	2,2,2,2		цена по запросу
-	1399-1478	ремонтный комплект (на 1 карбюратор)	2,,,		снято с производства
-	1399-1712	ремонтный комплект (на 1 карбюратор)	,2,2,2		снято с производства

1	Art.: 1333-1387 CARBURETOR ASSEMBLY, COMPLETE (KA-2A) (SERIAL 00000000-01307410) Деталей в узле: 2,,, снято с производства
1	Art.: 1333-1700 CARBURETOR ASSEMBLY, COMPLETE (KA-9A) (SERIAL )1307411-09999999) Деталей в узле: ,2,2,2 снято с производства
2	Art.: 1399-1470 воздушная заслонка Деталей в узле: 2,2,2,2 снято с производства
3	Art.: 10-23035 винт и стопорная шайба воздушной заслонки Деталей в узле: 4,4,4,4 снято с производства
4	Art.: ~~1399-1629~~ 1399-1629 винт регулировки холостого хода Деталей в узле: 2,2,2,2 цена по запросу
5	Art.: 24-27160 пружина винта регулировки холостого хода Деталей в узле: 2,2,2,2 440 руб.
6	Art.: 1399-1469 вал воздушной заслонки и рычаг Деталей в узле: 2,2,2,2 снято с производства
7	Art.: 54-28407 CLIP, CHOKE SHAFT RETAINING Деталей в узле: 2,2,2,2 снято с производства
8	Art.: 10-28408 SCREW, RETAINING CLIP TO LOWER CARBURETOR Деталей в узле: 2,2,2,2 снято с производства
9	Art.: 13-26995 стопорная шайба винта фиксатора зажима Деталей в узле: 2,2,2,2 110 руб.
10	Art.: ~~1399-110A1~~ 1399-110A1 поплавок в сборе Деталей в узле: 2,2,2,2 цена по запросу
11	Art.: 1399-102 рычаг поплавка нижний Деталей в узле: 2,2,2,2 снято с производства
12	Art.: 1399-101 рычаг поплавка верхний Деталей в узле: 2,2,2,2 снято с производства
13	Art.: 17-20853 PIN, FLOAT LEVER PINION Деталей в узле: 4,4,4,4 снято с производства
14	Art.: ~~1399-1473~~ 1399-1473 впускная игла, седло и прокладка Деталей в узле: 2,2,2,2 цена по запросу
15	Art.: 27-25033 Прокладка впускного седла Деталей в узле: 2,2,2,2 снято с производства
16	Art.: 1399-99 прокладка крышки поплавковой камеры Деталей в узле: 2,2,2,2 160 руб.
17	Art.: 1399-1133 крышка поплавковой камеры Деталей в узле: 2,2,2,2 24900 руб.
18	Art.: ~~10-20854~~ 10-20854 винт крышки поплавковой камеры короткий Деталей в узле: 2,2,2,2 цена по запросу
19	Art.: 10-25850 винт поплавковой камеры длинный Деталей в узле: 2,2,2,2 снято с производства
20	Art.: 27-25851 прокладка крышки фильтра большая Деталей в узле: 2,2,2,2 110 руб.
21	Art.: ~~1399-1754~~ 1399-1754 Экран фильтра Деталей в узле: 2,2,2,2 цена по запросу
22	Art.: 27-25849 прокладка крышки фильтра маленькая Деталей в узле: 2,2,2,2 90 руб.
23	Art.: 1399-1135 крышка фильтра Деталей в узле: 2,2,2,2 снято с производства
24	Art.: 27-25848 прокладка винта крышки фильтра Деталей в узле: 2,2,2,2 100 руб.
25	Art.: 10-25822 SCREW, STRAINER COVER FASTENING Деталей в узле: 2,2,2,2 снято с производства
26	Art.: ~~1399-97~~ 8146791 LEVER, THROTTLE STOP (SEE NOTE BELOW) Деталей в узле: 1,1,1,1 снято с производства
27	Art.: ~~10-20847~~ 10-20847 винт фиксатора рычага дросселя Деталей в узле: 2,2,2,2 цена по запросу
28	Art.: 1399-1710 TUBE, IDLE Деталей в узле: ,2,2,2 снято с производства
28	Art.: 1399-1472 TUBE, IDLE Деталей в узле: 2,,, снято с производства
29	Art.: 27-23180 GASKET, IDLE TUBE Деталей в узле: 2,2,2,2 снято с производства
30	Art.: ~~1399-1475~~ 1399-1475 Вал дросселя Деталей в узле: 2,2,2,2 цена по запросу
31	Art.: 24-20869 возвратная пружина дроссельного вала (верхний карбюратор) Деталей в узле: 1,1,1,1 снято с производства
31	Art.: 24-26890 возвратная пружина дроссельного вала (нижний карбюратор) Деталей в узле: 1,1,1,1 снято с производства
32	Art.: 1399-1476 дроссельная заслонка Деталей в узле: 2,,, снято с производства
32	Art.: 1399-1711 дроссельная заслонка Деталей в узле: ,2,2,2 снято с производства
33	Art.: 10-23035 винт и стопорная шайба заслонки дросселя Деталей в узле: 4,4,4,4 снято с производства
34	Art.: 19-20011 WELCH PLUG, BODY CHANNEL Деталей в узле: 2,2,2,2 580 руб.
35	Art.: 1399-1474 NOZZLE, MIAN Деталей в узле: 2,2,2,2 снято с производства
36	Art.: 10-23178 винт пробки главного распылителя Деталей в узле: 2,2,2,2 снято с производства
37	Art.: 1399-1467 JET, MAIN FUEL (.067( Деталей в узле: OPT,,, снято с производства
37	Art.: 1399-1465 JET, MAIN FUEL (.065) Деталей в узле: OPT,,, снято с производства
37	Art.: 1399-1463 главный топливный жиклер (.063) Деталей в узле: OPT,,, снято с производства
37	Art.: 1399-1463 главный топливный жиклер (.063) Деталей в узле: 2,,, снято с производства
37	Art.: 1399-1461 главный топливный жиклер (.061) Деталей в узле: 2,2,2,2 снято с производства
37	Art.: 1399-1461 главный топливный жиклер (.061) Деталей в узле: OPT,,, снято с производства
37	Art.: 1399-1459 JET, MAIN FUEL (.059) Деталей в узле: OPT.,OPT., снято с производства
37	Art.: 1399-1457 главный топливный жиклер (.057) Деталей в узле: OPT,OPT,OP снято с производства
37	Art.: 1399-1655 главный топливный жиклер (.055) Деталей в узле: ,2,2,2 снято с производства
38	Art.: 27-28409 прокладка главного топливного жиклера Деталей в узле: 2,2,2,2 снято с производства
39	Art.: 10-28405 винт пробки канала корпуса Деталей в узле: 2,2,2,2 снято с производства
40	Art.: 27-28406 GASKET, BODY CHANNEL PLUG SCREW Деталей в узле: 2,2,2,2 снято с производства
41	Art.: ~~27-26891~~ 27-26891 прокладка фланца карбюратора Деталей в узле: 2,2,2,2 цена по запросу
42	Art.: 11-29250 Гайка шпильки крепления карбюратора Деталей в узле: 4,4,4,4 260 руб.
-	Art.: ~~1399-1477~~ 1399-1477 GASKET AND PACKING SET (1 PER CARBURETOR) Деталей в узле: 2,2,2,2 цена по запросу
-	Art.: 1399-1478 ремонтный комплект (на 1 карбюратор) Деталей в узле: 2,,, снято с производства
-	Art.: 1399-1712 ремонтный комплект (на 1 карбюратор) Деталей в узле: ,2,2,2 снято с производства
