MERC 800

← | →

стартер, соленоид стартера, выпрямитель и жгут проводов

привод карбюратора и соленоид воздушной заслонки

Карбюратор в сборе

Топливный насос и топливопроводы

блок цилиндров и картер

коленчатый вал, поршни и шатуны

Нижняя часть колпака в сборе

зажим и поворотный кронштейн в сборе

Корпус вертикального вала в сборе

GEAR HOUSING ASSEMBLY, COMPLETE (CONT)

редуктор в сборе

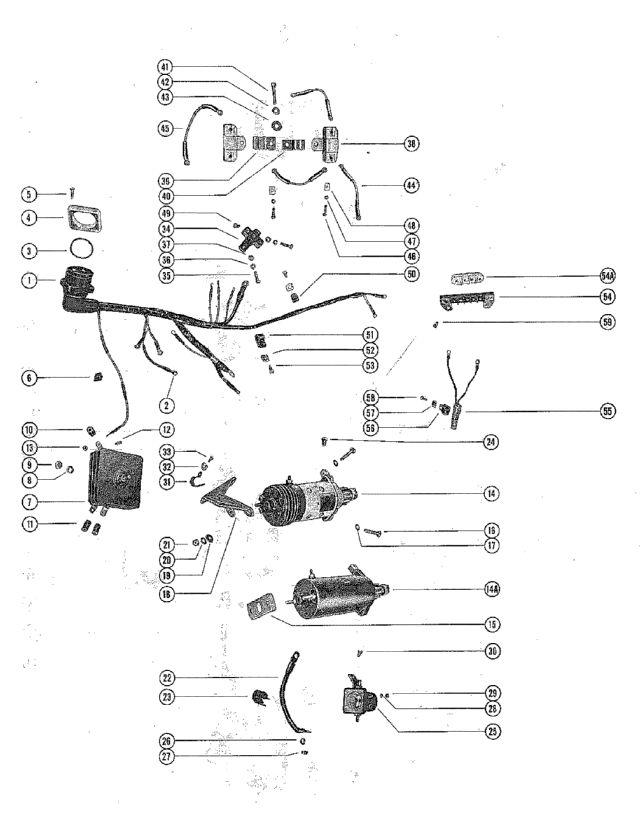

стартер, соленоид стартера, выпрямитель и жгут проводов

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	30472	WIRING HARNESS, INTERNAL	1,1		снято с производства
2	30050	TERMINAL, HARNESS AND MERCURY SWITCH LEADS	AR,AR		снято с производства
3	24-28975	SPRING, GARTER-INTERNAL WIRING HARNESS	1,1		снято с производства
4	26079A2	PLATE, WIRING HARNESS TO BOTTOM COWL	1,1		1790 руб.
5	10-45893	SCREW,HARNESS PLATE FASTENING	4,4		снято с производства
6	54-22783	"S" CLIP, RECTIFIER HARNESS LEAD TO BOTTOM COWL	2,2		снято с производства
7	32177A2	выпрямитель в сборе	1,1		снято с производства
8	13-26993	стопорная шайба винта крепления выпрямителя	1,1		цена по запросу
9	11-21929	гайка винта крепления выпрямителя	1,1		снято с производства
10	32-28052	SLEEVE, RUBBER- RECTIFIER HARNESS LEAD	1,1		снято с производства
11	32-28373	SLEEVE, RUBBER-RECTIFIER STATOR LEAD	2,2		снято с производства
12	10-35400	SCREW, HARNESS AND STATOR LEADS TO RECTIFIER	3,3		снято с производства
13	~~11-29488~~ 11-826709106	NUT, HARNESS AND STATOR LEADS FASTENING SCREW	3,3		цена по запросу
14	50-30575	STARTER MOTOR ASSEMBLY(BOSCH)	1,	THE 50-30575 STARTER MOTOR (BOSCH) USED ON EARLY PRODUCTION ENGINES IS NO LONGER AVAILABE, FOR REPLACEMENT, ORDER 50-30842 STARTER MOTOR (DELCO-REMY) AND COMPONENT PARTS.
14A	50-30842	STARTER MOTOR ASSEMBLY (DELCO-REMY)	1,1		снято с производства
15	31057	PLATE, SPACER-STARTER MOTOR-	1,1	USE ONLY WITH 50-30842 STARTER MOTOR ON EARLY PRODUCTION ENGINES	снято с производства
16	10-22698	винт крепления стартера к фланцу картера	2,2		снято с производства
17	13-26993	LOCKWASHER, STARTER MOTOR FASTENING SCREW	2,2		цена по запросу
18	38747	BRACKET, SUPPORT-STARTER MOTOR	1,1		снято с производства
19	12-24664	WASHER, THRU BOLT-BRACKET TO STARTER MOTOR	1,1		170 руб.
20	13-26992	LOCKWASHER, THRU BOLT-BRACKET TO STARTER MOTOR	2,2		90 руб.
21	11-20890	гайка стяжного болта крепления кронштейна к стартеру	2,2		170 руб.
22	~~25596~~ ~~54651~~ 84-93389A12	CABLE,WIRE-STARTER TO STARTER SOLENOID	1,1		снято с производства
23	54-20534	CLAMP, LOWER CABLE-STARTER TO SOLENOID	1,1		снято с производства
24	10-69035	SCREW, WIRING HARNESS GROUND LEAD TO STARTER MOTOR	1,1		220 руб.
25	32268	Соленоид стартера	1,1		снято с производства
26	13-26993	LOCKWASHER, SOLENOID TERMINAL (5/16)	2,2		цена по запросу
27	11-22053	NUT, SOLENOID TERMINAL (5/16)	2,2		260 руб.
28	13-26996	LOCKWASHER, SOLENOID TERMINAL (#10)	2,2		110 руб.
29	11-68219	NUT, SOLENOID TERMINAL(#10)	2,2		60 руб.
30	10-29238	SCREW< SOLENOID TO STARTER MOTOR	2,2		снято с производства
31	54-22627	CLAMP, WIRING HARNESS TO STARTER SUPPORT BRACKET	1,1		снято с производства
32	~~22789~~ ~~69205~~ -8M0084613	"D" WASHER, HARNESS CLAMP	1,1		130 руб.
33	~~10-26548~~ 10-26548	SCREW, HARNESS CLAMP FASTENING	1,1		цена по запросу
34	29714	BLOCK, TERMINAL-UPPER FUEL PUMP PAD	1,1		снято с производства
35	10-22245	SCREW, TERMINAL BLOCK FASTENING	2,2		снято с производства
36	13-26996	LOCKWASHER, TERMINAL BLOCK FASTENING SCREW	2,2		110 руб.
37	12-26014	WASHER, TERMINAL BLOCK FASTENING SCREW	2,2		снято с производства
38	393-1572	RESISTOR	2,2		снято с производства
39	30449	SNUBBER, RESISTOR TO TRANSFER PORT COVER SCREW	1,1		снято с производства
40	30449	SNUBBER, RESISTOR TO TRANSFER PORT COVER SCREW	1,1		снято с производства
41	10-24770	SCREW,RESISTOR, SNUBBER AND COVER MOUNTING (1 3/8")	1,1		снято с производства
42	13-26992	LOCKWASHER, RESISTOR, SNUBBER AND COVER MOUNTING SCREW	1,1		90 руб.
43	~~12-20346~~ 12-20346	WASHER, RESISTOR, SNUBBER AND COVER MOUNTING SCREW	1,1		цена по запросу
44	29112	JUMPER, RESISTOR TO RESISTOR AND RESISTOR TO TERMINAL BLOCK	3,3		снято с производства
45	30020	JUMPER, RESISTOR TO TERMINAL BLOCK	1,1		снято с производства
46	10-46718	SCREW,JUMPER LEADS TO RESISTOR	4,4		снято с производства
47	13-26995	LOCKWASHER, JUMPER LEADS FASTENING SCREW	4,4		110 руб.
48	12-30191	WASHER, JUMPER LEADS FASTENING SCREW	4,4		снято с производства
49	10-35400	SCREW, HARNESS AND JUMPER LEADS TO TERMINAL BLOCK	3,3		снято с производства
50	54-26836	CLIP, WIRING HARNESS TO CRANKCASE FLANGE	1,1		снято с производства
51	54-24836	CLIP, WIRING HARNESS TO CYLINDER BLOCK COVER	1,1		330 руб.
52	~~22789~~ ~~69205~~ -8M0084613	"D" WASHER, HARNESS CLIP	2,2		130 руб.
53	~~10-69014~~ 10-807754	SCREW, HARNESS CLIP FASTENING	2,2		цена по запросу
54	29765A1	TERMINAL BLOCK ASSEMBLY, EXHAUST COVER	1,		снято с производства
54A	30212	TERMINAL BLOCK, EXHAUST COVER	,1		снято с производства
55	~~30000~~ ~~33385A1~~ -58124A1	SWITCH, MERCURY	1,1		снято с производства
56	54-22875	CLAMP, MERCURY SWITCH	1,1		480 руб.
57	~~22789~~ ~~69205~~ -8M0084613	D-образная шайба винта крепления зажима	1,1		130 руб.
58	10-20401	SCREW, MERCURY SWITCH CLAMP TO EXHAUST COVER	1,1		снято с производства
59	10-35400	SCREW, HARNESS LEADS TO TERMINAL BLOCK	2,		снято с производства
59	~~10-28192~~ 10-28192	SCREW, HARNESS LEADS TO TERMINAL BLOCK	,2		цена по запросу
59	~~10-30663~~ 10-30663	SCREW, HARNESS LEADS TO TERMINAL BLOCK	,2		цена по запросу
-	37-30649	LABEL, TERMINAL BLOCK COLOR LEADS	1,		снято с производства
-	12-31364	WASHER, RUBBER-STARTER MOTOR DRIVE END PLATE	1,	USE ONLY WITH 50-30842 STARTER MOTOR ON EARLY PRODUCTION ENGINES	снято с производства
-	21098	BUMPER, RUBBER-STARTER MOTOR DRIVE END PLATE	1,	USE ONLY WITH 50-30842 STARTER MOTOR ON EARLY PRODUCTION ENGINES	снято с производства

1	Art.: 30472 WIRING HARNESS, INTERNAL Деталей в узле: 1,1 снято с производства
2	Art.: 30050 TERMINAL, HARNESS AND MERCURY SWITCH LEADS Деталей в узле: AR,AR снято с производства
3	Art.: 24-28975 SPRING, GARTER-INTERNAL WIRING HARNESS Деталей в узле: 1,1 снято с производства
4	Art.: 26079A2 PLATE, WIRING HARNESS TO BOTTOM COWL Деталей в узле: 1,1 1790 руб.
5	Art.: 10-45893 SCREW,HARNESS PLATE FASTENING Деталей в узле: 4,4 снято с производства
6	Art.: 54-22783 "S" CLIP, RECTIFIER HARNESS LEAD TO BOTTOM COWL Деталей в узле: 2,2 снято с производства
7	Art.: 32177A2 выпрямитель в сборе Деталей в узле: 1,1 снято с производства
8	Art.: 13-26993 стопорная шайба винта крепления выпрямителя Деталей в узле: 1,1 цена по запросу
9	Art.: 11-21929 гайка винта крепления выпрямителя Деталей в узле: 1,1 снято с производства
10	Art.: 32-28052 SLEEVE, RUBBER- RECTIFIER HARNESS LEAD Деталей в узле: 1,1 снято с производства
11	Art.: 32-28373 SLEEVE, RUBBER-RECTIFIER STATOR LEAD Деталей в узле: 2,2 снято с производства
12	Art.: 10-35400 SCREW, HARNESS AND STATOR LEADS TO RECTIFIER Деталей в узле: 3,3 снято с производства
13	Art.: ~~11-29488~~ 11-826709106 NUT, HARNESS AND STATOR LEADS FASTENING SCREW Деталей в узле: 3,3 цена по запросу
14	Art.: 50-30575 STARTER MOTOR ASSEMBLY(BOSCH) (THE 50-30575 STARTER MOTOR (BOSCH) USED ON EARLY PRODUCTION ENGINES IS NO LONGER AVAILABE, FOR REPLACEMENT, ORDER 50-30842 STARTER MOTOR (DELCO-REMY) AND COMPONENT PARTS.) Деталей в узле: 1,
14A	Art.: 50-30842 STARTER MOTOR ASSEMBLY (DELCO-REMY) Деталей в узле: 1,1 снято с производства
15	Art.: 31057 PLATE, SPACER-STARTER MOTOR- (USE ONLY WITH 50-30842 STARTER MOTOR ON EARLY PRODUCTION ENGINES) Деталей в узле: 1,1 снято с производства
16	Art.: 10-22698 винт крепления стартера к фланцу картера Деталей в узле: 2,2 снято с производства
17	Art.: 13-26993 LOCKWASHER, STARTER MOTOR FASTENING SCREW Деталей в узле: 2,2 цена по запросу
18	Art.: 38747 BRACKET, SUPPORT-STARTER MOTOR Деталей в узле: 1,1 снято с производства
19	Art.: 12-24664 WASHER, THRU BOLT-BRACKET TO STARTER MOTOR Деталей в узле: 1,1 170 руб.
20	Art.: 13-26992 LOCKWASHER, THRU BOLT-BRACKET TO STARTER MOTOR Деталей в узле: 2,2 90 руб.
21	Art.: 11-20890 гайка стяжного болта крепления кронштейна к стартеру Деталей в узле: 2,2 170 руб.
22	Art.: ~~25596~~ ~~54651~~ 84-93389A12 CABLE,WIRE-STARTER TO STARTER SOLENOID Деталей в узле: 1,1 снято с производства
23	Art.: 54-20534 CLAMP, LOWER CABLE-STARTER TO SOLENOID Деталей в узле: 1,1 снято с производства
24	Art.: 10-69035 SCREW, WIRING HARNESS GROUND LEAD TO STARTER MOTOR Деталей в узле: 1,1 220 руб.
25	Art.: 32268 Соленоид стартера Деталей в узле: 1,1 снято с производства
26	Art.: 13-26993 LOCKWASHER, SOLENOID TERMINAL (5/16) Деталей в узле: 2,2 цена по запросу
27	Art.: 11-22053 NUT, SOLENOID TERMINAL (5/16) Деталей в узле: 2,2 260 руб.
28	Art.: 13-26996 LOCKWASHER, SOLENOID TERMINAL (#10) Деталей в узле: 2,2 110 руб.
29	Art.: 11-68219 NUT, SOLENOID TERMINAL(#10) Деталей в узле: 2,2 60 руб.
30	Art.: 10-29238 SCREW< SOLENOID TO STARTER MOTOR Деталей в узле: 2,2 снято с производства
31	Art.: 54-22627 CLAMP, WIRING HARNESS TO STARTER SUPPORT BRACKET Деталей в узле: 1,1 снято с производства
32	Art.: ~~22789~~ ~~69205~~ -8M0084613 "D" WASHER, HARNESS CLAMP Деталей в узле: 1,1 130 руб.
33	Art.: ~~10-26548~~ 10-26548 SCREW, HARNESS CLAMP FASTENING Деталей в узле: 1,1 цена по запросу
34	Art.: 29714 BLOCK, TERMINAL-UPPER FUEL PUMP PAD Деталей в узле: 1,1 снято с производства
35	Art.: 10-22245 SCREW, TERMINAL BLOCK FASTENING Деталей в узле: 2,2 снято с производства
36	Art.: 13-26996 LOCKWASHER, TERMINAL BLOCK FASTENING SCREW Деталей в узле: 2,2 110 руб.
37	Art.: 12-26014 WASHER, TERMINAL BLOCK FASTENING SCREW Деталей в узле: 2,2 снято с производства
38	Art.: 393-1572 RESISTOR Деталей в узле: 2,2 снято с производства
39	Art.: 30449 SNUBBER, RESISTOR TO TRANSFER PORT COVER SCREW Деталей в узле: 1,1 снято с производства
40	Art.: 30449 SNUBBER, RESISTOR TO TRANSFER PORT COVER SCREW Деталей в узле: 1,1 снято с производства
41	Art.: 10-24770 SCREW,RESISTOR, SNUBBER AND COVER MOUNTING (1 3/8") Деталей в узле: 1,1 снято с производства
42	Art.: 13-26992 LOCKWASHER, RESISTOR, SNUBBER AND COVER MOUNTING SCREW Деталей в узле: 1,1 90 руб.
43	Art.: ~~12-20346~~ 12-20346 WASHER, RESISTOR, SNUBBER AND COVER MOUNTING SCREW Деталей в узле: 1,1 цена по запросу
44	Art.: 29112 JUMPER, RESISTOR TO RESISTOR AND RESISTOR TO TERMINAL BLOCK Деталей в узле: 3,3 снято с производства
45	Art.: 30020 JUMPER, RESISTOR TO TERMINAL BLOCK Деталей в узле: 1,1 снято с производства
46	Art.: 10-46718 SCREW,JUMPER LEADS TO RESISTOR Деталей в узле: 4,4 снято с производства
47	Art.: 13-26995 LOCKWASHER, JUMPER LEADS FASTENING SCREW Деталей в узле: 4,4 110 руб.
48	Art.: 12-30191 WASHER, JUMPER LEADS FASTENING SCREW Деталей в узле: 4,4 снято с производства
49	Art.: 10-35400 SCREW, HARNESS AND JUMPER LEADS TO TERMINAL BLOCK Деталей в узле: 3,3 снято с производства
50	Art.: 54-26836 CLIP, WIRING HARNESS TO CRANKCASE FLANGE Деталей в узле: 1,1 снято с производства
51	Art.: 54-24836 CLIP, WIRING HARNESS TO CYLINDER BLOCK COVER Деталей в узле: 1,1 330 руб.
52	Art.: ~~22789~~ ~~69205~~ -8M0084613 "D" WASHER, HARNESS CLIP Деталей в узле: 2,2 130 руб.
53	Art.: ~~10-69014~~ 10-807754 SCREW, HARNESS CLIP FASTENING Деталей в узле: 2,2 цена по запросу
54	Art.: 29765A1 TERMINAL BLOCK ASSEMBLY, EXHAUST COVER Деталей в узле: 1, снято с производства
54A	Art.: 30212 TERMINAL BLOCK, EXHAUST COVER Деталей в узле: ,1 снято с производства
55	Art.: ~~30000~~ ~~33385A1~~ -58124A1 SWITCH, MERCURY Деталей в узле: 1,1 снято с производства
56	Art.: 54-22875 CLAMP, MERCURY SWITCH Деталей в узле: 1,1 480 руб.
57	Art.: ~~22789~~ ~~69205~~ -8M0084613 D-образная шайба винта крепления зажима Деталей в узле: 1,1 130 руб.
58	Art.: 10-20401 SCREW, MERCURY SWITCH CLAMP TO EXHAUST COVER Деталей в узле: 1,1 снято с производства
59	Art.: 10-35400 SCREW, HARNESS LEADS TO TERMINAL BLOCK Деталей в узле: 2, снято с производства
59	Art.: ~~10-28192~~ 10-28192 SCREW, HARNESS LEADS TO TERMINAL BLOCK Деталей в узле: ,2 цена по запросу
59	Art.: ~~10-30663~~ 10-30663 SCREW, HARNESS LEADS TO TERMINAL BLOCK Деталей в узле: ,2 цена по запросу
-	Art.: 37-30649 LABEL, TERMINAL BLOCK COLOR LEADS Деталей в узле: 1, снято с производства
-	Art.: 12-31364 WASHER, RUBBER-STARTER MOTOR DRIVE END PLATE (USE ONLY WITH 50-30842 STARTER MOTOR ON EARLY PRODUCTION ENGINES) Деталей в узле: 1, снято с производства
-	Art.: 21098 BUMPER, RUBBER-STARTER MOTOR DRIVE END PLATE (USE ONLY WITH 50-30842 STARTER MOTOR ON EARLY PRODUCTION ENGINES) Деталей в узле: 1, снято с производства
