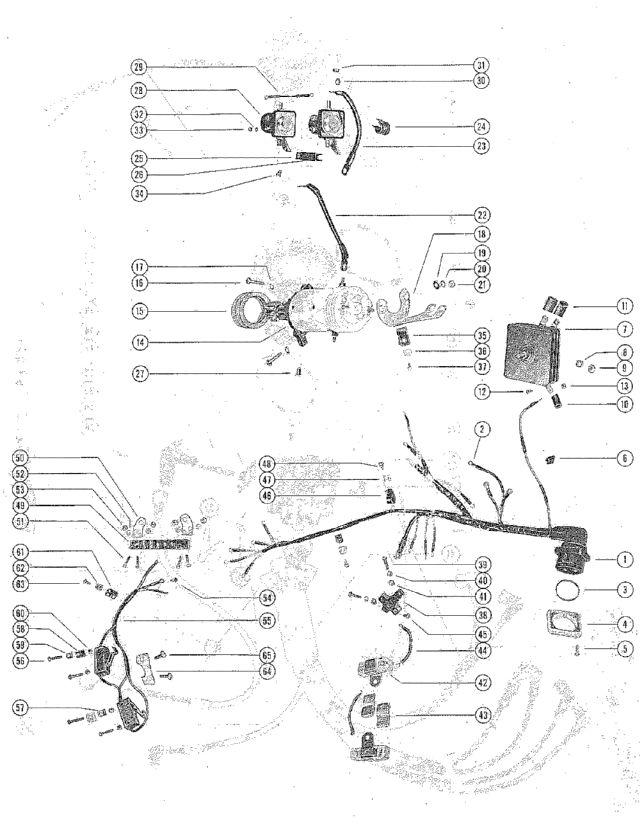

STARTER MOTOR, STARTER SOLENOID, RECTIFIER and WIRING HARNESS

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~29766~~ 29999	WIRING HARNESS, INTERNAL	1,1		снято с производства
2	30050	TERMINAL, HARNESS AND MERCURY SWITCH LEADS	AR,AR		снято с производства
3	24-28975	SPRING, GARTER-INTERNAL WIRING HARNESS	1,1		снято с производства
4	~~26079~~ 26079A2	PLATE, WIRING HARNESS TO BOTTOM COWL	1,1		1790 руб.
5	~~10-26128~~ 10-26128	SCREW, HARNESS PLATE FASTENING	4,4		цена по запросу
6	54-22783	"S" CLIP, RECTIFIER HARNESS LEAD TO BOTTOM COWL	2,2		снято с производства
7	-29691	выпрямитель в сборе	1,1
8	13-26993	стопорная шайба винта крепления выпрямителя	1,1		цена по запросу
9	11-21929	гайка винта крепления выпрямителя	1,1		снято с производства
10	32-28052	SLEEVE, RUBBER-RECTIFIER HARNESS LEAD	2,2		снято с производства
11	32-28373	SLEEVE, RUBBER - RECTIFIER STATOR LEAD	2,2		снято с производства
12	~~10-29852~~ 10-29852	SCREW, HARNESS AND STATOR LEAD TO RECTIFIER	3,3		цена по запросу
13	~~11-29488~~ 11-826709106	NUT, HARNESS AND STATOR LEADS FASTENING SCREW	3,3		цена по запросу
14	~~50-29037~~ 50-29037	Стартер в сборе	1,1		цена по запросу
15	15-26496	SHIM, STARTER MOTOR TO CRANKCASE FLANGE	AR,AR		снято с производства
16	10-22698	винт крепления стартера к фланцу картера	2,2		снято с производства
17	13-26993	LOCKWASER, STARTER MOTOR FASTENING SCREW	2,2		цена по запросу
18	27026	BRACKET, SUPPORT-STARTER STARTER MOTOR	1,1		снято с производства
19	12-24664	WASHER, THRU BOLT-BRACKET TO STARTER MOTOR	1,1		170 руб.
20	13-26992	LOCKWASHER, THRU BOLT-BRACKET TO STARTER MOTOR	2,2		90 руб.
21	11-20890	гайка стяжного болта крепления кронштейна к стартеру	2,2		170 руб.
22	26511	CABLE, WIRE-STARTER TO UPPER STARTER SOLENOID	1,1		снято с производства
23	~~25596~~ ~~54651~~ 84-93389A12	CABLE, WIRE-STARTER TO LOWER STARTER SOLENOID	1,1		снято с производства
24	54-20534	CLAMP, LOWER CABLE-STARTER TO STARTER SOLENOID	1,1		снято с производства
25	26478A1	JUMPER ASSEMBLY, SOLENOID TO SOLENOID	1,1		снято с производства
26	~~32-26622~~ 32-26622	SLEEVE, JUMPER	1,1		цена по запросу
27	~~10-29197~~ 10-29197	SCREW, WIRING HARNESS GROUND LEAD TO STARTER MOTOR	1,1		цена по запросу
28	~~28937~~ 32268	Соленоид стартера	2,2		снято с производства
29	28922	LEAD, JUMPER-SOLENOID TO SOLENOID	1,1		снято с производства
30	13-26993	LOCKWASHERM SOLENOID TERMINAL (5/16)	4,4		цена по запросу
31	~~11-20083~~ 11-20083	NUT, SOLENOID TERMINAL (5/16)	4,		цена по запросу
32	13-26996	LOCKWASHER, SOLENOID TERMINAL (#10)	3,3		110 руб.
33	~~11-20645~~ 11-20645	NUT, SOLENOID TERMINAL #10)	4,4		цена по запросу
34	10-29238	SCREW, SOLENOID TO STARTER MOTOR	4,4		снято с производства
35	54-23567	CLAMP, WIRING HARNESS TO STARTER SUPPORT BRACKET	1,1		650 руб.
36	~~22789~~ ~~69205~~ -8M0084613	"D" WASHER, HARNESS CLAMP	1,1		130 руб.
37	~~10-26548~~ 10-26548	SCREW, HARNESS CLAMP FASTENING	1,1		цена по запросу
38	29714	BLOCK, TERMINAL-UPPER FUEL PUMP PAD	1,1		снято с производства
39	10-24241	SCREW, TERMINAL BLOCK FASTENING	2,2		снято с производства
40	13-26996	LOCKWASHER, TERMINAL BLOCK FASTENING SCREW	2,2		110 руб.
41	12-26014	WASHER, TERMINAL BLOCK FASTENING SCREW	2,2		снято с производства
42	393-1572	RESISTOR	2,2		снято с производства
43	~~28966~~ 30449	SNUBBER, RESISTOR TO TRANSFER PORT COVER SCREW	2,2		снято с производства
44	29112	JUMPER, RESISTOR TO RESISTOR AND RESISTOR TO TERMINAL BLOCK	4,4		снято с производства
45	~~10-29852~~ 10-29852	SCREW, HARNESS AND RESISTOR LEADS TO TERMINAL BLOCK	3,3		цена по запросу
46	54-22740	CLIP, WIRING HARNESS TO CRANKCASE AND CYLINDER BLOCK COVER	2,2		480 руб.
47	~~22789~~ ~~69205~~ -8M0084613	"D" WASHER, HARNESS CLIP	2,2		130 руб.
48	~~10-26646~~ 10-26646	SCREW, HARNESS CLIP FASTENING	1,1		цена по запросу
49	29765	BLOCK, TERMINAL-EXHAUST COVER	1,1		снято с производства
50	29764	BRACKET, TERMINAL BLOCK TO EXHAUST COVER	2,2		снято с производства
51	10-22523	SCREW, TERMINAL BLOCK TO BRACKET	4,4		снято с производства
52	12-26014	WASHER, TERMINAL BLOCK FASTENING SCREW	4,4		снято с производства
53	11-20110	NUT, TERMINAL BLOCK FASTENING SCREW	4,4		170 руб.
54	~~10-29852~~ 10-29852	SCREW, HARNESS AND SWITCH EADS TO TERMINAL BLOCK	5,5		цена по запросу
55	29726	SWITCH AND HARNESS ASSEMBLY, FORWARD AND REVERSE	1,1		снято с производства
56	10-24219	SCREW, SWITCH AND HARNESS TO GUIDE RACK BRACKET	4,4		снято с производства
57	54-25231	CLIP, REVERSE SWITCH LEAD (1/8-3)	1,1		снято с производства
58	54-29721	CLIP, FORWARD SWITCH LEAD (1/4-3)	1,1		снято с производства
59	~~29789~~ ~~22789~~ -69205	"D" WASHER, FORWARD AND REVERSE LEAD CLIP	2,2		цена по запросу
60	11-20437	NUT, SWITCH AND HARNESS FASTENING SCREW	4,4		цена по запросу
61	54-26550	CLIP, SWITCH AND HARNESS LEAD	1,1		450 руб.
62	~~22789~~ ~~69205~~ -8M0084613	"D" WASHER, HARNESS LEAD CLIP FASTENING SCREW	1,1		130 руб.
63	~~10-26646~~ 10-26646	SCREW, HARNESS LEAD CLIP TO CRANKCASE	1,1		цена по запросу
64	29631	CAM, ACTUATOR-FORWARD AND REVERSE SWITCH	1,1		снято с производства
65	10-29722	SCREW, ACTUATOR CAM TO PILOT ASSEMBLY	2,2		снято с производства
-	37-29903	DECAL, TERMINAL BLOCK COLOR LEADS	1,1		снято с производства

1	Art.: ~~29766~~ 29999 WIRING HARNESS, INTERNAL Деталей в узле: 1,1 снято с производства
2	Art.: 30050 TERMINAL, HARNESS AND MERCURY SWITCH LEADS Деталей в узле: AR,AR снято с производства
3	Art.: 24-28975 SPRING, GARTER-INTERNAL WIRING HARNESS Деталей в узле: 1,1 снято с производства
4	Art.: ~~26079~~ 26079A2 PLATE, WIRING HARNESS TO BOTTOM COWL Деталей в узле: 1,1 1790 руб.
5	Art.: ~~10-26128~~ 10-26128 SCREW, HARNESS PLATE FASTENING Деталей в узле: 4,4 цена по запросу
6	Art.: 54-22783 "S" CLIP, RECTIFIER HARNESS LEAD TO BOTTOM COWL Деталей в узле: 2,2 снято с производства
7	Art.: -29691 выпрямитель в сборе Деталей в узле: 1,1
8	Art.: 13-26993 стопорная шайба винта крепления выпрямителя Деталей в узле: 1,1 цена по запросу
9	Art.: 11-21929 гайка винта крепления выпрямителя Деталей в узле: 1,1 снято с производства
10	Art.: 32-28052 SLEEVE, RUBBER-RECTIFIER HARNESS LEAD Деталей в узле: 2,2 снято с производства
11	Art.: 32-28373 SLEEVE, RUBBER - RECTIFIER STATOR LEAD Деталей в узле: 2,2 снято с производства
12	Art.: ~~10-29852~~ 10-29852 SCREW, HARNESS AND STATOR LEAD TO RECTIFIER Деталей в узле: 3,3 цена по запросу
13	Art.: ~~11-29488~~ 11-826709106 NUT, HARNESS AND STATOR LEADS FASTENING SCREW Деталей в узле: 3,3 цена по запросу
14	Art.: ~~50-29037~~ 50-29037 Стартер в сборе Деталей в узле: 1,1 цена по запросу
15	Art.: 15-26496 SHIM, STARTER MOTOR TO CRANKCASE FLANGE Деталей в узле: AR,AR снято с производства
16	Art.: 10-22698 винт крепления стартера к фланцу картера Деталей в узле: 2,2 снято с производства
17	Art.: 13-26993 LOCKWASER, STARTER MOTOR FASTENING SCREW Деталей в узле: 2,2 цена по запросу
18	Art.: 27026 BRACKET, SUPPORT-STARTER STARTER MOTOR Деталей в узле: 1,1 снято с производства
19	Art.: 12-24664 WASHER, THRU BOLT-BRACKET TO STARTER MOTOR Деталей в узле: 1,1 170 руб.
20	Art.: 13-26992 LOCKWASHER, THRU BOLT-BRACKET TO STARTER MOTOR Деталей в узле: 2,2 90 руб.
21	Art.: 11-20890 гайка стяжного болта крепления кронштейна к стартеру Деталей в узле: 2,2 170 руб.
22	Art.: 26511 CABLE, WIRE-STARTER TO UPPER STARTER SOLENOID Деталей в узле: 1,1 снято с производства
23	Art.: ~~25596~~ ~~54651~~ 84-93389A12 CABLE, WIRE-STARTER TO LOWER STARTER SOLENOID Деталей в узле: 1,1 снято с производства
24	Art.: 54-20534 CLAMP, LOWER CABLE-STARTER TO STARTER SOLENOID Деталей в узле: 1,1 снято с производства
25	Art.: 26478A1 JUMPER ASSEMBLY, SOLENOID TO SOLENOID Деталей в узле: 1,1 снято с производства
26	Art.: ~~32-26622~~ 32-26622 SLEEVE, JUMPER Деталей в узле: 1,1 цена по запросу
27	Art.: ~~10-29197~~ 10-29197 SCREW, WIRING HARNESS GROUND LEAD TO STARTER MOTOR Деталей в узле: 1,1 цена по запросу
28	Art.: ~~28937~~ 32268 Соленоид стартера Деталей в узле: 2,2 снято с производства
29	Art.: 28922 LEAD, JUMPER-SOLENOID TO SOLENOID Деталей в узле: 1,1 снято с производства
30	Art.: 13-26993 LOCKWASHERM SOLENOID TERMINAL (5/16) Деталей в узле: 4,4 цена по запросу
31	Art.: ~~11-20083~~ 11-20083 NUT, SOLENOID TERMINAL (5/16) Деталей в узле: 4, цена по запросу
32	Art.: 13-26996 LOCKWASHER, SOLENOID TERMINAL (#10) Деталей в узле: 3,3 110 руб.
33	Art.: ~~11-20645~~ 11-20645 NUT, SOLENOID TERMINAL #10) Деталей в узле: 4,4 цена по запросу
34	Art.: 10-29238 SCREW, SOLENOID TO STARTER MOTOR Деталей в узле: 4,4 снято с производства
35	Art.: 54-23567 CLAMP, WIRING HARNESS TO STARTER SUPPORT BRACKET Деталей в узле: 1,1 650 руб.
36	Art.: ~~22789~~ ~~69205~~ -8M0084613 "D" WASHER, HARNESS CLAMP Деталей в узле: 1,1 130 руб.
37	Art.: ~~10-26548~~ 10-26548 SCREW, HARNESS CLAMP FASTENING Деталей в узле: 1,1 цена по запросу
38	Art.: 29714 BLOCK, TERMINAL-UPPER FUEL PUMP PAD Деталей в узле: 1,1 снято с производства
39	Art.: 10-24241 SCREW, TERMINAL BLOCK FASTENING Деталей в узле: 2,2 снято с производства
40	Art.: 13-26996 LOCKWASHER, TERMINAL BLOCK FASTENING SCREW Деталей в узле: 2,2 110 руб.
41	Art.: 12-26014 WASHER, TERMINAL BLOCK FASTENING SCREW Деталей в узле: 2,2 снято с производства
42	Art.: 393-1572 RESISTOR Деталей в узле: 2,2 снято с производства
43	Art.: ~~28966~~ 30449 SNUBBER, RESISTOR TO TRANSFER PORT COVER SCREW Деталей в узле: 2,2 снято с производства
44	Art.: 29112 JUMPER, RESISTOR TO RESISTOR AND RESISTOR TO TERMINAL BLOCK Деталей в узле: 4,4 снято с производства
45	Art.: ~~10-29852~~ 10-29852 SCREW, HARNESS AND RESISTOR LEADS TO TERMINAL BLOCK Деталей в узле: 3,3 цена по запросу
46	Art.: 54-22740 CLIP, WIRING HARNESS TO CRANKCASE AND CYLINDER BLOCK COVER Деталей в узле: 2,2 480 руб.
47	Art.: ~~22789~~ ~~69205~~ -8M0084613 "D" WASHER, HARNESS CLIP Деталей в узле: 2,2 130 руб.
48	Art.: ~~10-26646~~ 10-26646 SCREW, HARNESS CLIP FASTENING Деталей в узле: 1,1 цена по запросу
49	Art.: 29765 BLOCK, TERMINAL-EXHAUST COVER Деталей в узле: 1,1 снято с производства
50	Art.: 29764 BRACKET, TERMINAL BLOCK TO EXHAUST COVER Деталей в узле: 2,2 снято с производства
51	Art.: 10-22523 SCREW, TERMINAL BLOCK TO BRACKET Деталей в узле: 4,4 снято с производства
52	Art.: 12-26014 WASHER, TERMINAL BLOCK FASTENING SCREW Деталей в узле: 4,4 снято с производства
53	Art.: 11-20110 NUT, TERMINAL BLOCK FASTENING SCREW Деталей в узле: 4,4 170 руб.
54	Art.: ~~10-29852~~ 10-29852 SCREW, HARNESS AND SWITCH EADS TO TERMINAL BLOCK Деталей в узле: 5,5 цена по запросу
55	Art.: 29726 SWITCH AND HARNESS ASSEMBLY, FORWARD AND REVERSE Деталей в узле: 1,1 снято с производства
56	Art.: 10-24219 SCREW, SWITCH AND HARNESS TO GUIDE RACK BRACKET Деталей в узле: 4,4 снято с производства
57	Art.: 54-25231 CLIP, REVERSE SWITCH LEAD (1/8-3) Деталей в узле: 1,1 снято с производства
58	Art.: 54-29721 CLIP, FORWARD SWITCH LEAD (1/4-3) Деталей в узле: 1,1 снято с производства
59	Art.: ~~29789~~ ~~22789~~ -69205 "D" WASHER, FORWARD AND REVERSE LEAD CLIP Деталей в узле: 2,2 цена по запросу
60	Art.: 11-20437 NUT, SWITCH AND HARNESS FASTENING SCREW Деталей в узле: 4,4 цена по запросу
61	Art.: 54-26550 CLIP, SWITCH AND HARNESS LEAD Деталей в узле: 1,1 450 руб.
62	Art.: ~~22789~~ ~~69205~~ -8M0084613 "D" WASHER, HARNESS LEAD CLIP FASTENING SCREW Деталей в узле: 1,1 130 руб.
63	Art.: ~~10-26646~~ 10-26646 SCREW, HARNESS LEAD CLIP TO CRANKCASE Деталей в узле: 1,1 цена по запросу
64	Art.: 29631 CAM, ACTUATOR-FORWARD AND REVERSE SWITCH Деталей в узле: 1,1 снято с производства
65	Art.: 10-29722 SCREW, ACTUATOR CAM TO PILOT ASSEMBLY Деталей в узле: 2,2 снято с производства
-	Art.: 37-29903 DECAL, TERMINAL BLOCK COLOR LEADS Деталей в узле: 1,1 снято с производства
