MERC 700EL PARTS LIST

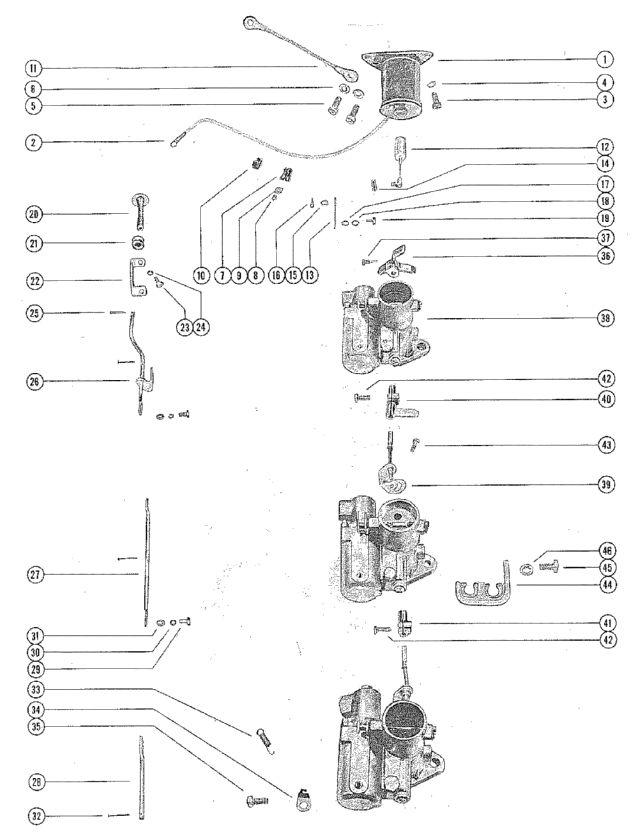

привод карбюратора и соленоид воздушной заслонки

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	29690	соленоид воздушной заслонки верхней части колпака	1,1		снято с производства
2	30050	TERMINAL, CHOKE SOLENOID LEAD	1,1		снято с производства
3	10-24773	винт крепления соленоида воздушной заслонки к верхней части колпака	1,1		снято с производства
4	13-26991	стопорная шайба винта соленода воздушной заслонки	1,1		снято с производства
5	10-20540	винт крепления соленоида воздушной заслонки к верхней части колпака	2,2		снято с производства
6	13-26992	стопорная шайба винта соленода воздушной заслонки	2,2		120 руб.
7	~~54-26538~~ 54-26538	CLIP, CHOKE SOLENOID WIRE	1,1		цена по запросу
8	10-24239	SCREW, WIRE CLIP TO TOP COWL	1,1		снято с производства
9	~~22789~~ ~~69205~~ -8M0084613	"D" WASHER, WIRE CLIP FASTENING SCREW	1,1		170 руб.
10	54-22783	"S" CLIP, CHOKE SOLENOID WIRE TO TOP COWL	2,2		снято с производства
11	26716A1	GROUND STRAP ASSY, CHOKE SOLENOID TO ADAPTOR	1,1		снято с производства
12	27031A1	PLUNGER AND LINK ASSY, CHOKE SOLENOID	1,1		снято с производства
13	27710	PLATE, ADAPTOR - PLUNGER TO UPPER CHOKE ROD	1,1		снято с производства
14	25-26633	резиновая втулка пластины переходника	1,1		снято с производства
15	12-26014	WASHER, PLUNGER LIN	1,1		снято с производства
16	18-26953	COTTON PIN, PLATE TO PLUNGER LINK	1,1		560 руб.
17	12-26014	WASHER, ADAPTOR PLATE SCREW	1,1		снято с производства
18	13-26996	стопорная шайба винта пластины переходника	1,1		150 руб.
19	10-20055	SCREW, ADAPTOR PLATE TO UPPER CHOKE ROD	1,1		снято с производства
20	~~22463~~ ~~73755A1~~ -88097A1	головка тяги воздушной заслонки	1,1		цена по запросу
21	25-20116	резиновая втулка тяги диффузора	1,1		610 руб.
22	22462	"U" LINK, CHOKE KNOB TO UPPER CHOKE ROD	1,1		снято с производства
23	~~10-20100~~ 10-20100	SCREW. "U" LINK TO CHOKE KNOB	1,1		цена по запросу
24	13-26996	LOCKWASHER, "U" LINK SCREW	1,1		150 руб.
25	18-26953	COTTER PIN, "U" LINK TO UPPER CHOKE ROD	1,1		560 руб.
26	28974A1	CHOKE ROD & BRACKET ASSEMBLY (UPPER)	1,1		снято с производства
27	27983	CHOKE ROD (CENTER)	1,1		снято с производства
28	27918	CHOKE ROD (LOWER)	1,1		снято с производства
29	~~10-28461~~ 10-28461	SCREW, UPPER ROD TO CENTER ROD TO LOWER ROD	2,2		цена по запросу
30	13-26994	LOCKWASHER, CHOKE ROD SCREW	2,2		снято с производства
31	12-27882	WASHER, CHOKE ROD SCREW	2,2		130 руб.
32	17-25391	RIVET, CHOKE ROD TO CHOKE LEVER	3,3		снято с производства
33	24-28965	SPRING, CHOKE ROD TENSION	1,1		снято с производства
34	27711	RETAINER, CHOKE ROD SPRING TO CARBURETOR	1,1		снято с производства
35	10-28713	винт крепления фиксатора к нижнему карбюратору	1,1		снято с производства
36	27977	CLUSTER, THROTTLE (UPPER CARBURETOR)	1,1		снято с производства
37	~~10-20847~~ 10-20847	SCREW, CLUSTER TO THROTTLE LEVER	1,1		цена по запросу
38	1333-1695	карбюротор в сборе	3,3		снято с производства
39	28007A1	THROTTLE PICKUP BRACKET ASSEMBLY	2,2		снято с производства
40	27869	CLAMP, UPPER - THROTTLE PICKUP BRACKET	1,1		снято с производства
41	27870	CLAMP, LOWER - THROTTLE PICKUP BRACKET	1,1		снято с производства
42	~~10-20100~~ 10-20100	SCREW, UPPER AND LOWER CLAMP FASTENING	2,2		цена по запросу
43	10-29239	винт крепления кронштейна дросселя	2,2		снято с производства
44	26977	BRACKET, COIL LEAD RETAINER	1,1		снято с производства
45	~~10-20031~~ 10-20031	SCREW, RETAINER BRACKET TO CENTER CARBURETOR 1	1,1		цена по запросу
46	13-21272	LOCKWASHER, BRACKET FASTENING SCREW	1,1		90 руб.

1	Art.: 29690 соленоид воздушной заслонки верхней части колпака Деталей в узле: 1,1 снято с производства
2	Art.: 30050 TERMINAL, CHOKE SOLENOID LEAD Деталей в узле: 1,1 снято с производства
3	Art.: 10-24773 винт крепления соленоида воздушной заслонки к верхней части колпака Деталей в узле: 1,1 снято с производства
4	Art.: 13-26991 стопорная шайба винта соленода воздушной заслонки Деталей в узле: 1,1 снято с производства
5	Art.: 10-20540 винт крепления соленоида воздушной заслонки к верхней части колпака Деталей в узле: 2,2 снято с производства
6	Art.: 13-26992 стопорная шайба винта соленода воздушной заслонки Деталей в узле: 2,2 120 руб.
7	Art.: ~~54-26538~~ 54-26538 CLIP, CHOKE SOLENOID WIRE Деталей в узле: 1,1 цена по запросу
8	Art.: 10-24239 SCREW, WIRE CLIP TO TOP COWL Деталей в узле: 1,1 снято с производства
9	Art.: ~~22789~~ ~~69205~~ -8M0084613 "D" WASHER, WIRE CLIP FASTENING SCREW Деталей в узле: 1,1 170 руб.
10	Art.: 54-22783 "S" CLIP, CHOKE SOLENOID WIRE TO TOP COWL Деталей в узле: 2,2 снято с производства
11	Art.: 26716A1 GROUND STRAP ASSY, CHOKE SOLENOID TO ADAPTOR Деталей в узле: 1,1 снято с производства
12	Art.: 27031A1 PLUNGER AND LINK ASSY, CHOKE SOLENOID Деталей в узле: 1,1 снято с производства
13	Art.: 27710 PLATE, ADAPTOR - PLUNGER TO UPPER CHOKE ROD Деталей в узле: 1,1 снято с производства
14	Art.: 25-26633 резиновая втулка пластины переходника Деталей в узле: 1,1 снято с производства
15	Art.: 12-26014 WASHER, PLUNGER LIN Деталей в узле: 1,1 снято с производства
16	Art.: 18-26953 COTTON PIN, PLATE TO PLUNGER LINK Деталей в узле: 1,1 560 руб.
17	Art.: 12-26014 WASHER, ADAPTOR PLATE SCREW Деталей в узле: 1,1 снято с производства
18	Art.: 13-26996 стопорная шайба винта пластины переходника Деталей в узле: 1,1 150 руб.
19	Art.: 10-20055 SCREW, ADAPTOR PLATE TO UPPER CHOKE ROD Деталей в узле: 1,1 снято с производства
20	Art.: ~~22463~~ ~~73755A1~~ -88097A1 головка тяги воздушной заслонки Деталей в узле: 1,1 цена по запросу
21	Art.: 25-20116 резиновая втулка тяги диффузора Деталей в узле: 1,1 610 руб.
22	Art.: 22462 "U" LINK, CHOKE KNOB TO UPPER CHOKE ROD Деталей в узле: 1,1 снято с производства
23	Art.: ~~10-20100~~ 10-20100 SCREW. "U" LINK TO CHOKE KNOB Деталей в узле: 1,1 цена по запросу
24	Art.: 13-26996 LOCKWASHER, "U" LINK SCREW Деталей в узле: 1,1 150 руб.
25	Art.: 18-26953 COTTER PIN, "U" LINK TO UPPER CHOKE ROD Деталей в узле: 1,1 560 руб.
26	Art.: 28974A1 CHOKE ROD & BRACKET ASSEMBLY (UPPER) Деталей в узле: 1,1 снято с производства
27	Art.: 27983 CHOKE ROD (CENTER) Деталей в узле: 1,1 снято с производства
28	Art.: 27918 CHOKE ROD (LOWER) Деталей в узле: 1,1 снято с производства
29	Art.: ~~10-28461~~ 10-28461 SCREW, UPPER ROD TO CENTER ROD TO LOWER ROD Деталей в узле: 2,2 цена по запросу
30	Art.: 13-26994 LOCKWASHER, CHOKE ROD SCREW Деталей в узле: 2,2 снято с производства
31	Art.: 12-27882 WASHER, CHOKE ROD SCREW Деталей в узле: 2,2 130 руб.
32	Art.: 17-25391 RIVET, CHOKE ROD TO CHOKE LEVER Деталей в узле: 3,3 снято с производства
33	Art.: 24-28965 SPRING, CHOKE ROD TENSION Деталей в узле: 1,1 снято с производства
34	Art.: 27711 RETAINER, CHOKE ROD SPRING TO CARBURETOR Деталей в узле: 1,1 снято с производства
35	Art.: 10-28713 винт крепления фиксатора к нижнему карбюратору Деталей в узле: 1,1 снято с производства
36	Art.: 27977 CLUSTER, THROTTLE (UPPER CARBURETOR) Деталей в узле: 1,1 снято с производства
37	Art.: ~~10-20847~~ 10-20847 SCREW, CLUSTER TO THROTTLE LEVER Деталей в узле: 1,1 цена по запросу
38	Art.: 1333-1695 карбюротор в сборе Деталей в узле: 3,3 снято с производства
39	Art.: 28007A1 THROTTLE PICKUP BRACKET ASSEMBLY Деталей в узле: 2,2 снято с производства
40	Art.: 27869 CLAMP, UPPER - THROTTLE PICKUP BRACKET Деталей в узле: 1,1 снято с производства
41	Art.: 27870 CLAMP, LOWER - THROTTLE PICKUP BRACKET Деталей в узле: 1,1 снято с производства
42	Art.: ~~10-20100~~ 10-20100 SCREW, UPPER AND LOWER CLAMP FASTENING Деталей в узле: 2,2 цена по запросу
43	Art.: 10-29239 винт крепления кронштейна дросселя Деталей в узле: 2,2 снято с производства
44	Art.: 26977 BRACKET, COIL LEAD RETAINER Деталей в узле: 1,1 снято с производства
45	Art.: ~~10-20031~~ 10-20031 SCREW, RETAINER BRACKET TO CENTER CARBURETOR 1 Деталей в узле: 1,1 цена по запросу
46	Art.: 13-21272 LOCKWASHER, BRACKET FASTENING SCREW Деталей в узле: 1,1 90 руб.
