XR-10/MAGNUM 10/SEA PRO 10/MARATHON 10

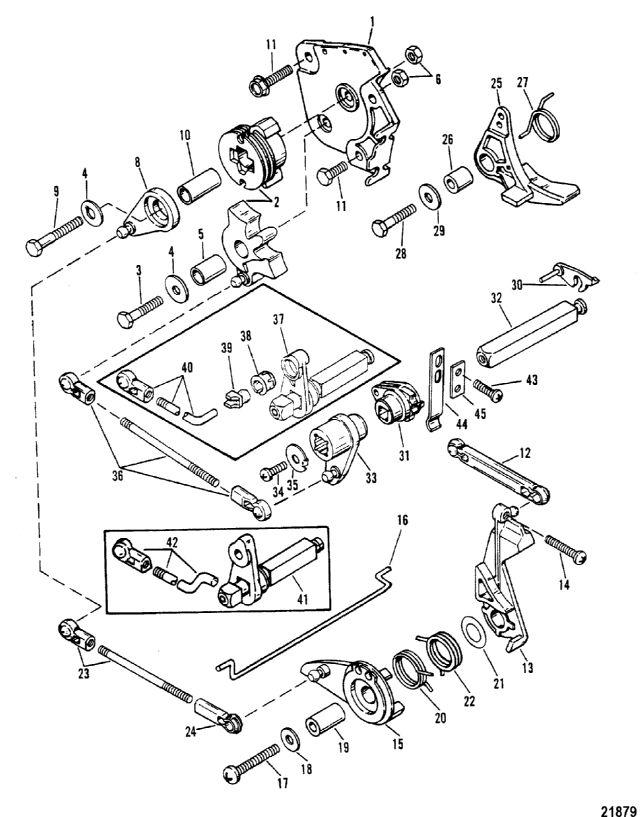

Throttle and Shift Linkage(Tiller Handle Shift Models)

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	42148 421482	управляющая платформа	1		снято с производства
2	94085A1	Шестерня	1		5520 руб.
3	10-4000331	Винт (М6 х 30)	1		340 руб.
4	12-4002316	шайба	2		цена по запросу
5	23-42149 23-856737	проставка короткая	1		780 руб.
6	11-400212	Гайка (М6), нержавеющая сталь	2		210 руб.
8	42151	основной рычаг	1		710 руб.
9	10-4000333	Винт (M6 x 40)	1		370 руб.
10	23-42150 23-856738	проставка длинная	1		890 руб.
11	10-4000171	Винт (M6 x 16)	2		130 руб.
12	421671	TIMING LINK	2		450 руб.
13	421631	Управляющий рычаг	1		2850 руб.
14	10-40056110	винт (M5 x 30)	1		220 руб.
14	10-40019111	винт (M5 x 35)	1		130 руб.
15	421662	ACTUATOR	1		2240 руб.
16	42161	LINK INTERLOCK	1		560 руб.
17	10-4000333	Винт (M6 x 40)	1		370 руб.
18	12-4002316	шайба	1		цена по запросу
19	23-421621	вкладыш	1		900 руб.
20	24-42164	Пружина	1		260 руб.
21	13-69708	пружинная шайба	1		230 руб.
22	24-13676	Пружина	1		850 руб.
23	19385A1 8M0084745	приводная штанга дроссельной заслонки	1		4070 руб.
24	19384	гнездо	1		цена по запросу
25	42159 421592	рычаг	1		1150 руб.
26	23-421581	вкладыш	1		700 руб.
27	24-42160	Пружина	1		330 руб.
28	10-4000331	Винт (М6 х 30)	1		340 руб.
29	12-4002316	шайба	1		цена по запросу
30	42156	рычаг	1		1050 руб.
31	42153	рычаг	1		3840 руб.
32	42152	вал механизма переключения передач	1	(2 Piece Shaft)	снято с производства
33	421551	рычаг	1	(2 Piece Shaft)	снято с производства
34	10-400035	Винт (M5 x 16)	1	(2 Piece Shaft)	снято с производства
35	14-11371	стопорная шайба	1	(2 Piece Shaft)	снято с производства
36	1938511	приводная штанга механизма переключения передач	1	(2 Piece Shaft)	снято с производства
37	815550A1	вал механизма переключения передач	1	(1 Piece Shaft)	9900 руб.
38	93254	основа поворотного кронштейна	1	(1 Piece Shaft)	1460 руб.
39	93421	подшипник поворотного кронштейна	1	(1 Piece Shaft)	1600 руб.
40	-N.S.S.	Not Sold Separate, Link (Order 815550A1)	1	(1 Piece Shaft)
41	8155501	вал механизма переключения передач	1	(Use without Swivel Ball/Swivel Base)	2760 руб.
42	815567A1 815567T02	приводная штанга механизма переключения передач	1	(Use without Swivel Ball/Swivel Base)	2070 руб.
43	10-4000114 10-400035	SCREW, (M5 x 16) (M5 x 16)	2		снято с производства
43	10-400011	винт (M5 x 8)	2		60 руб.
44	24-39627	Пружина	1		820 руб.
45	39601	PLATE (Use where Applicable)	2		снято с производства

1	Art.: 42148 421482 управляющая платформа Деталей в узле: 1 снято с производства
2	Art.: 94085A1 Шестерня Деталей в узле: 1 5520 руб.
3	Art.: 10-4000331 Винт (М6 х 30) Деталей в узле: 1 340 руб.
4	Art.: 12-4002316 шайба Деталей в узле: 2 цена по запросу
5	Art.: 23-42149 23-856737 проставка короткая Деталей в узле: 1 780 руб.
6	Art.: 11-400212 Гайка (М6), нержавеющая сталь Деталей в узле: 2 210 руб.
8	Art.: 42151 основной рычаг Деталей в узле: 1 710 руб.
9	Art.: 10-4000333 Винт (M6 x 40) Деталей в узле: 1 370 руб.
10	Art.: 23-42150 23-856738 проставка длинная Деталей в узле: 1 890 руб.
11	Art.: 10-4000171 Винт (M6 x 16) Деталей в узле: 2 130 руб.
12	Art.: 421671 TIMING LINK Деталей в узле: 2 450 руб.
13	Art.: 421631 Управляющий рычаг Деталей в узле: 1 2850 руб.
14	Art.: 10-40056110 винт (M5 x 30) Деталей в узле: 1 220 руб.
14	Art.: 10-40019111 винт (M5 x 35) Деталей в узле: 1 130 руб.
15	Art.: 421662 ACTUATOR Деталей в узле: 1 2240 руб.
16	Art.: 42161 LINK INTERLOCK Деталей в узле: 1 560 руб.
17	Art.: 10-4000333 Винт (M6 x 40) Деталей в узле: 1 370 руб.
18	Art.: 12-4002316 шайба Деталей в узле: 1 цена по запросу
19	Art.: 23-421621 вкладыш Деталей в узле: 1 900 руб.
20	Art.: 24-42164 Пружина Деталей в узле: 1 260 руб.
21	Art.: 13-69708 пружинная шайба Деталей в узле: 1 230 руб.
22	Art.: 24-13676 Пружина Деталей в узле: 1 850 руб.
23	Art.: 19385A1 8M0084745 приводная штанга дроссельной заслонки Деталей в узле: 1 4070 руб.
24	Art.: 19384 гнездо Деталей в узле: 1 цена по запросу
25	Art.: 42159 421592 рычаг Деталей в узле: 1 1150 руб.
26	Art.: 23-421581 вкладыш Деталей в узле: 1 700 руб.
27	Art.: 24-42160 Пружина Деталей в узле: 1 330 руб.
28	Art.: 10-4000331 Винт (М6 х 30) Деталей в узле: 1 340 руб.
29	Art.: 12-4002316 шайба Деталей в узле: 1 цена по запросу
30	Art.: 42156 рычаг Деталей в узле: 1 1050 руб.
31	Art.: 42153 рычаг Деталей в узле: 1 3840 руб.
32	Art.: 42152 вал механизма переключения передач ((2 Piece Shaft)) Деталей в узле: 1 снято с производства
33	Art.: 421551 рычаг ((2 Piece Shaft)) Деталей в узле: 1 снято с производства
34	Art.: 10-400035 Винт (M5 x 16) ((2 Piece Shaft)) Деталей в узле: 1 снято с производства
35	Art.: 14-11371 стопорная шайба ((2 Piece Shaft)) Деталей в узле: 1 снято с производства
36	Art.: 1938511 приводная штанга механизма переключения передач ((2 Piece Shaft)) Деталей в узле: 1 снято с производства
37	Art.: 815550A1 вал механизма переключения передач ((1 Piece Shaft)) Деталей в узле: 1 9900 руб.
38	Art.: 93254 основа поворотного кронштейна ((1 Piece Shaft)) Деталей в узле: 1 1460 руб.
39	Art.: 93421 подшипник поворотного кронштейна ((1 Piece Shaft)) Деталей в узле: 1 1600 руб.
40	Art.: -N.S.S. Not Sold Separate, Link (Order 815550A1) ((1 Piece Shaft)) Деталей в узле: 1
41	Art.: 8155501 вал механизма переключения передач ((Use without Swivel Ball/Swivel Base)) Деталей в узле: 1 2760 руб.
42	Art.: 815567A1 815567T02 приводная штанга механизма переключения передач ((Use without Swivel Ball/Swivel Base)) Деталей в узле: 1 2070 руб.
43	Art.: 10-4000114 10-400035 SCREW, (M5 x 16) (M5 x 16) Деталей в узле: 2 снято с производства
43	Art.: 10-400011 винт (M5 x 8) Деталей в узле: 2 60 руб.
44	Art.: 24-39627 Пружина Деталей в узле: 1 820 руб.
45	Art.: 39601 PLATE (Use where Applicable) Деталей в узле: 2 снято с производства
