30/40 (2 CYLINDER) 2-STROKE

← | →

Корпус вертикального вала

X-Long Components

корпус редуктора, вертикальный вал, передаточное отношение - 2.00:1

корпус редуктора, вал гребного винта - передаточное отношение 2.00:1

механизм гидроподъема Power Trim

крепление механизма гидроподъема Power Trim

Таблица смазок

Аксессуары

специальные инструменты

Компоненты набора прокладок, ремкомплект двигателя

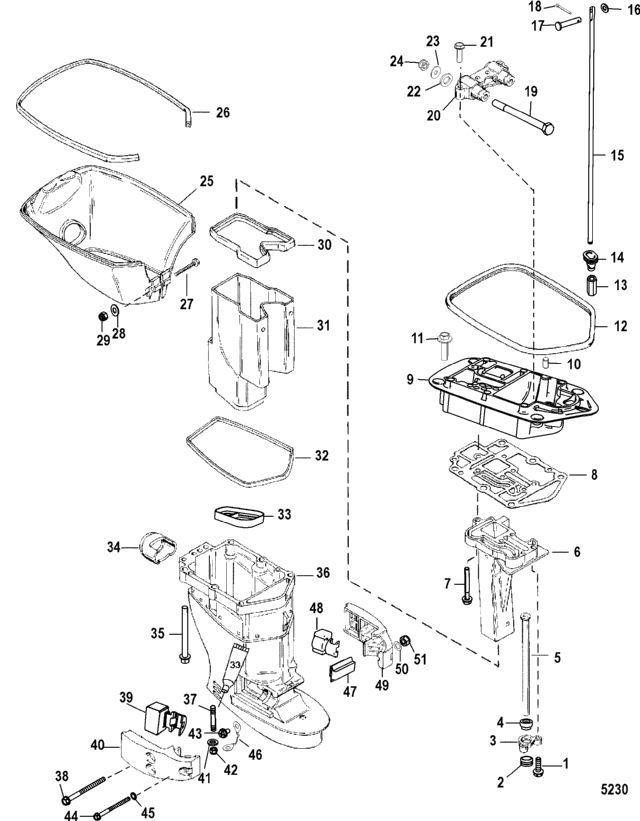

Корпус вертикального вала

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	10-40011155	винт (M8 x 55) нержавеющая сталь	2		500 руб.
2	~~25-93221~~ 25-93221002	резиновая втулка	1		330 руб.
3	99019	зажим	1		390 руб.
4	~~42941~~ 42941001	Уплотнение водяной трубы	1		490 руб.
5	~~32-430144~~ ~~32-8812002~~ 32-8M0042795	Водяная труба	1	(Short)	4850 руб.
5	~~32-8812001~~ 32-8M0042794	Водяная труба	1	(Long)	4990 руб.
6	~~8246971~~ 8M0046061	выпускная труба	1		15260 руб.
7	10-40011153	винт (M8 x 45), нержавеющая сталь	3		470 руб.
8	~~27-821446~~ 27-8M0000821	Прокладка корпуса вертикального вала	1		8350 руб.
9	821439T4	пластина переходника	1		46550 руб.
10	17-23784	посадочный штифт	4		630 руб.
11	10-4010875	SCREW, (M10 x 75) Hex Flange - Stainless Steel	1		1210 руб.
12	~~821510~~ 8M0043148	Уплотнение нижней части колпака	1		16430 руб.
13	822419	муфта	1		2790 руб.
14	~~25-822408~~ 25-822408001	Резиновая втулка вала механизма переключения передач	1		630 руб.
15	~~822418~~ 880042	Вал механизма переключения передач верхний	1		цена по запросу
16	12-89302	Шайба (0.203 x 0.406 x 0.040)	1		190 руб.
17	17-822417	стержень	1		420 руб.
18	~~18-21071~~ 18-210711	шплинт	1		390 руб.
19	~~10-822396~~ 8M0000520	винт (M12 x 162)	2		1230 руб.
20	~~821441~~ ~~881898~~ -8M0021334	Крепление	1		цена по запросу
21	10-40011153	винт (M8 x 45), нержавеющая сталь	4		470 руб.
22	~~12-934161~~ 12-934161	шайба из неопренового каучука	2		цена по запросу
23	12-28421	Шайба (1.5 x 3.05 x 0.13), нержавеющая сталь	2		цена по запросу
24	~~11-859129~~ 11-896963	Гайка (М12)	2		610 руб.
25	821512A4	TRIM COVER	1		34780 руб.
26	~~822421~~ 8M0043155	буфер	1		9730 руб.
27	10-826173	SCREW, (M5 x .8 x 60)	1		530 руб.
28	12-73288	шайба (0.220 x 0.500 x 0.030), нержавеющая сталь	1		130 руб.
29	11-400263	гайка (M5)	1		снято с производства
30	8249423	SEAL, Exhaust Bucket	1		3760 руб.
31	~~824795~~ 8M0036863	BUCKET, Exhaust	1		17290 руб.
32	~~8270231~~ ~~8M0036836~~ -8M0043170	BUMPER, Trim Cover	1		730 руб.
33	~~822395~~ 822395001	уплотнение выпускной трубы	1		1440 руб.
34	~~822422~~ 822422001	SEAL, Idle Relief	1		2720 руб.
35	10-817430110	винт (M10 x 110)	6		380 руб.
36	3525-821841T7	Копус вертикального вала	1	(Short)	123700 руб.
36	3531-821447T10	Копус вертикального вала	1	(Long)	123170 руб.
37	16-823984	шпилька (M10 x 50)	1	(Short/Long)	4300 руб.
37	16-824083	STUD, (M10 x 114)	1	(LL)	2730 руб.
38	10-824459120	SCREW, (M8 x 120) Stainless Steel	2		1600 руб.
39	~~8217812~~ 821781003	Крепление	1		1320 руб.
40	~~821780T1~~ 821780T5	крепление крышки	1		31360 руб.
41	12-856774	Шайба (0.406 x 0.750 x 0.105), нержавеющая сталь	1		цена по запросу
42	11-40140	Гайка (М10)	1		270 руб.
43	10-878607	Винт (#10-16 x 0.375)	2		130 руб.
44	10-82445965	SCREW, (M8 x 65) Stainless Steel	1		1100 руб.
45	13-72521	LOCKWASHER, Internal Tooth	1		100 руб.
46	88238A11	Кабель в сборе	1		1330 руб.
47	~~8217821~~ 821782002	буфер передний	1		1110 руб.
48	~~8217812~~ 821781003	Крепление	1		1320 руб.
49	~~821780T1~~ 821780T5	крепление крышки	1		31360 руб.
50	12-36001	шайба	3		120 руб.
51	11-401378	Гайка (М8)	3		1040 руб.
-	27-822420A94	Набор прокладок	1		7550 руб.

1	Art.: 10-40011155 винт (M8 x 55) нержавеющая сталь Деталей в узле: 2 500 руб.
2	Art.: ~~25-93221~~ 25-93221002 резиновая втулка Деталей в узле: 1 330 руб.
3	Art.: 99019 зажим Деталей в узле: 1 390 руб.
4	Art.: ~~42941~~ 42941001 Уплотнение водяной трубы Деталей в узле: 1 490 руб.
5	Art.: ~~32-430144~~ ~~32-8812002~~ 32-8M0042795 Водяная труба ((Short)) Деталей в узле: 1 4850 руб.
5	Art.: ~~32-8812001~~ 32-8M0042794 Водяная труба ((Long)) Деталей в узле: 1 4990 руб.
6	Art.: ~~8246971~~ 8M0046061 выпускная труба Деталей в узле: 1 15260 руб.
7	Art.: 10-40011153 винт (M8 x 45), нержавеющая сталь Деталей в узле: 3 470 руб.
8	Art.: ~~27-821446~~ 27-8M0000821 Прокладка корпуса вертикального вала Деталей в узле: 1 8350 руб.
9	Art.: 821439T4 пластина переходника Деталей в узле: 1 46550 руб.
10	Art.: 17-23784 посадочный штифт Деталей в узле: 4 630 руб.
11	Art.: 10-4010875 SCREW, (M10 x 75) Hex Flange - Stainless Steel Деталей в узле: 1 1210 руб.
12	Art.: ~~821510~~ 8M0043148 Уплотнение нижней части колпака Деталей в узле: 1 16430 руб.
13	Art.: 822419 муфта Деталей в узле: 1 2790 руб.
14	Art.: ~~25-822408~~ 25-822408001 Резиновая втулка вала механизма переключения передач Деталей в узле: 1 630 руб.
15	Art.: ~~822418~~ 880042 Вал механизма переключения передач верхний Деталей в узле: 1 цена по запросу
16	Art.: 12-89302 Шайба (0.203 x 0.406 x 0.040) Деталей в узле: 1 190 руб.
17	Art.: 17-822417 стержень Деталей в узле: 1 420 руб.
18	Art.: ~~18-21071~~ 18-210711 шплинт Деталей в узле: 1 390 руб.
19	Art.: ~~10-822396~~ 8M0000520 винт (M12 x 162) Деталей в узле: 2 1230 руб.
20	Art.: ~~821441~~ ~~881898~~ -8M0021334 Крепление Деталей в узле: 1 цена по запросу
21	Art.: 10-40011153 винт (M8 x 45), нержавеющая сталь Деталей в узле: 4 470 руб.
22	Art.: ~~12-934161~~ 12-934161 шайба из неопренового каучука Деталей в узле: 2 цена по запросу
23	Art.: 12-28421 Шайба (1.5 x 3.05 x 0.13), нержавеющая сталь Деталей в узле: 2 цена по запросу
24	Art.: ~~11-859129~~ 11-896963 Гайка (М12) Деталей в узле: 2 610 руб.
25	Art.: 821512A4 TRIM COVER Деталей в узле: 1 34780 руб.
26	Art.: ~~822421~~ 8M0043155 буфер Деталей в узле: 1 9730 руб.
27	Art.: 10-826173 SCREW, (M5 x .8 x 60) Деталей в узле: 1 530 руб.
28	Art.: 12-73288 шайба (0.220 x 0.500 x 0.030), нержавеющая сталь Деталей в узле: 1 130 руб.
29	Art.: 11-400263 гайка (M5) Деталей в узле: 1 снято с производства
30	Art.: 8249423 SEAL, Exhaust Bucket Деталей в узле: 1 3760 руб.
31	Art.: ~~824795~~ 8M0036863 BUCKET, Exhaust Деталей в узле: 1 17290 руб.
32	Art.: ~~8270231~~ ~~8M0036836~~ -8M0043170 BUMPER, Trim Cover Деталей в узле: 1 730 руб.
33	Art.: ~~822395~~ 822395001 уплотнение выпускной трубы Деталей в узле: 1 1440 руб.
34	Art.: ~~822422~~ 822422001 SEAL, Idle Relief Деталей в узле: 1 2720 руб.
35	Art.: 10-817430110 винт (M10 x 110) Деталей в узле: 6 380 руб.
36	Art.: 3525-821841T7 Копус вертикального вала ((Short)) Деталей в узле: 1 123700 руб.
36	Art.: 3531-821447T10 Копус вертикального вала ((Long)) Деталей в узле: 1 123170 руб.
37	Art.: 16-823984 шпилька (M10 x 50) ((Short/Long)) Деталей в узле: 1 4300 руб.
37	Art.: 16-824083 STUD, (M10 x 114) ((LL)) Деталей в узле: 1 2730 руб.
38	Art.: 10-824459120 SCREW, (M8 x 120) Stainless Steel Деталей в узле: 2 1600 руб.
39	Art.: ~~8217812~~ 821781003 Крепление Деталей в узле: 1 1320 руб.
40	Art.: ~~821780T1~~ 821780T5 крепление крышки Деталей в узле: 1 31360 руб.
41	Art.: 12-856774 Шайба (0.406 x 0.750 x 0.105), нержавеющая сталь Деталей в узле: 1 цена по запросу
42	Art.: 11-40140 Гайка (М10) Деталей в узле: 1 270 руб.
43	Art.: 10-878607 Винт (#10-16 x 0.375) Деталей в узле: 2 130 руб.
44	Art.: 10-82445965 SCREW, (M8 x 65) Stainless Steel Деталей в узле: 1 1100 руб.
45	Art.: 13-72521 LOCKWASHER, Internal Tooth Деталей в узле: 1 100 руб.
46	Art.: 88238A11 Кабель в сборе Деталей в узле: 1 1330 руб.
47	Art.: ~~8217821~~ 821782002 буфер передний Деталей в узле: 1 1110 руб.
48	Art.: ~~8217812~~ 821781003 Крепление Деталей в узле: 1 1320 руб.
49	Art.: ~~821780T1~~ 821780T5 крепление крышки Деталей в узле: 1 31360 руб.
50	Art.: 12-36001 шайба Деталей в узле: 3 120 руб.
51	Art.: 11-401378 Гайка (М8) Деталей в узле: 3 1040 руб.
-	Art.: 27-822420A94 Набор прокладок Деталей в узле: 1 7550 руб.
