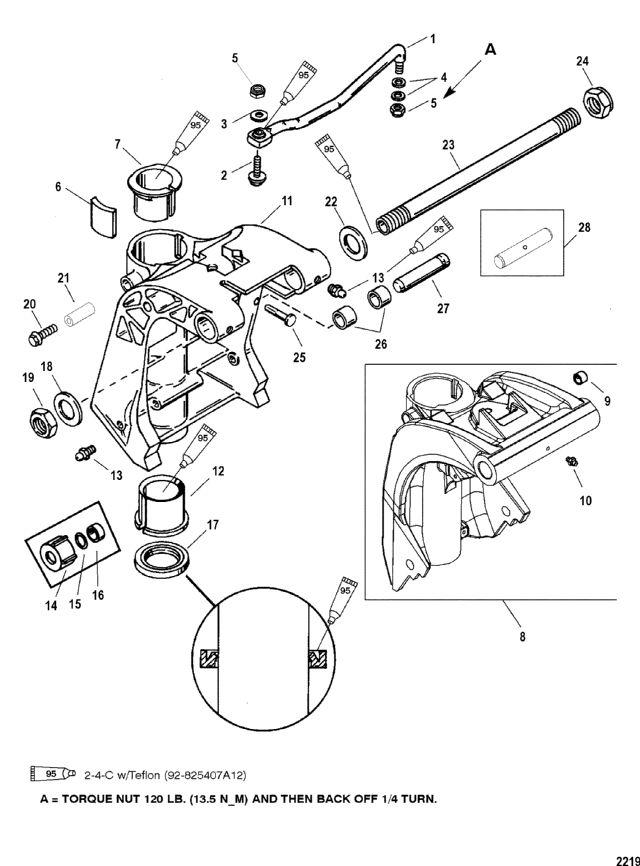

поворотный кронштейн

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~196081~~ 19608A14	приводная штанга	1	NON HANDLE	17460 руб.
2	10-823919	винт (0.375-24 x 1.500)	1	NON HANDLE	750 руб.
3	12-71970	шайба (0.390 x 0.546 x 0.12)	1	NON HANDLE	цена по запросу
4	12-37828	Шайба (0.390 x 0.625 x 0.062), нержавеющая сталь	2	NON HANDLE	70 руб.
5	~~11-34863~~ 11-826709113	гайка (.375-24)	2	NON HANDLE	цена по запросу
6	822397	Подкладка/аммортизатор	1		1550 руб.
7	23-8217711	вкладыш	1		6390 руб.
8	~~1401-850066A2~~ ~~1401-850066A1~~ 1401-850066T01	поворотный кронштейн в сборе	1	(GRAY) BIGFOOT	173620 руб.
8	~~1401-850066A1~~ 1401-850066T01	поворотный кронштейн	1	(BLACK) BIGFOOT	173620 руб.
9	23-19606	Подшипник	2	BIGFOOT	1400 руб.
10	22-74036	пресс-масленка	2	BIGFOOT	цена по запросу
11	~~3410-827402A1~~ ~~3410-827402T1~~ 3410-827402T5	поворотный кронштейн в сборе	1	(BLACK-NON-BIGFOOT) SN# 0G438000 & Up	100350 руб.
11	~~3410-827402A2~~ ~~3410-827402T2~~ 3410-827402T6	поворотный кронштейн в сборе	1	(GRAY-NON-BIGFOOT) SN# 0G438000 & Up	не посталяется заказывайте 827402T5
11	~~3424-827402F1~~ ~~3410-827402A1~~ 3410-827402T1	поворотный кронштейн	1	(BLACK-NON-BIGFOOT) SN# 0G437999 & Below	цена по запросу
11	~~3424-827402F2~~ ~~3410-827402A2~~ 3410-827402T2	поворотный кронштейн	1	(GRAY-NON-BIGFOOT) SN# 0G437999 & Below	цена по запросу
12	~~23-8217771~~ 23-821777T1	вкладыш нижний	1	(NON-BIGFOOT) SN# 0G437999 & Below	снято с производства
12	23-821777	вкладыш нижний	1	(BIGFOOT)	4200 руб.
12	23-821777	вкладыш нижний	1	(NON-BIGFOOT) SN# 0G438000 & Up	4200 руб.
13	22-74036	пресс-масленка	AR		цена по запросу
14	19624A1	Уплотнительный комплект	1	NON HANDLE	1170 руб.
15	25-29619	уплотнительное кольцо (0.583 x 0.103)	1	NON HANDLE	220 руб.
16	23-78861	проставка	1	NON HANDLE	240 руб.
17	26-822404	Уплотнение	1		цена по запросу
18	12-19619	шайба	1		680 руб.
19	~~11-30499~~ 11-858869	NUT, (7/8-14)	1		580 руб.
20	10-40011149	винт (M8 x 25), нержавеющая сталь	1	NON HANDLE	230 руб.
20	10-4008910	винт (M8 x 10), нержавеющая сталь	1	(HANDLE)	620 руб.
21	8282451	Уплотнение	1	NON HANDLE	цена по запросу
22	12-19619	шайба	1		680 руб.
23	~~19614~~ ~~196141~~ -8M0035070	труба механизма наклона	1		цена по запросу
24	~~11-30499~~ 11-858869	NUT, (7/8-14)	1		580 руб.
25	17-821539	Штифт 3-кулачковый	1		650 руб.
26	23-823507	вкладыш	2	NON-BIGFOOT	1430 руб.
27	17-822480	палец шарнира верхний	1	NON-BIGFOOT	5190 руб.
28	~~17-822869~~ 17-822869001	стержень	1	(BIGFOOT)	4440 руб.

1	Art.: ~~196081~~ 19608A14 приводная штанга (NON HANDLE) Деталей в узле: 1 17460 руб.
2	Art.: 10-823919 винт (0.375-24 x 1.500) (NON HANDLE) Деталей в узле: 1 750 руб.
3	Art.: 12-71970 шайба (0.390 x 0.546 x 0.12) (NON HANDLE) Деталей в узле: 1 цена по запросу
4	Art.: 12-37828 Шайба (0.390 x 0.625 x 0.062), нержавеющая сталь (NON HANDLE) Деталей в узле: 2 70 руб.
5	Art.: ~~11-34863~~ 11-826709113 гайка (.375-24) (NON HANDLE) Деталей в узле: 2 цена по запросу
6	Art.: 822397 Подкладка/аммортизатор Деталей в узле: 1 1550 руб.
7	Art.: 23-8217711 вкладыш Деталей в узле: 1 6390 руб.
8	Art.: ~~1401-850066A2~~ ~~1401-850066A1~~ 1401-850066T01 поворотный кронштейн в сборе ((GRAY) BIGFOOT) Деталей в узле: 1 173620 руб.
8	Art.: ~~1401-850066A1~~ 1401-850066T01 поворотный кронштейн ((BLACK) BIGFOOT) Деталей в узле: 1 173620 руб.
9	Art.: 23-19606 Подшипник (BIGFOOT) Деталей в узле: 2 1400 руб.
10	Art.: 22-74036 пресс-масленка (BIGFOOT) Деталей в узле: 2 цена по запросу
11	Art.: ~~3410-827402A1~~ ~~3410-827402T1~~ 3410-827402T5 поворотный кронштейн в сборе ((BLACK-NON-BIGFOOT) SN# 0G438000 & Up) Деталей в узле: 1 100350 руб.
11	Art.: ~~3410-827402A2~~ ~~3410-827402T2~~ 3410-827402T6 поворотный кронштейн в сборе ((GRAY-NON-BIGFOOT) SN# 0G438000 & Up) Деталей в узле: 1 не посталяется заказывайте 827402T5
11	Art.: ~~3424-827402F1~~ ~~3410-827402A1~~ 3410-827402T1 поворотный кронштейн ((BLACK-NON-BIGFOOT) SN# 0G437999 & Below) Деталей в узле: 1 цена по запросу
11	Art.: ~~3424-827402F2~~ ~~3410-827402A2~~ 3410-827402T2 поворотный кронштейн ((GRAY-NON-BIGFOOT) SN# 0G437999 & Below) Деталей в узле: 1 цена по запросу
12	Art.: ~~23-8217771~~ 23-821777T1 вкладыш нижний ((NON-BIGFOOT) SN# 0G437999 & Below) Деталей в узле: 1 снято с производства
12	Art.: 23-821777 вкладыш нижний ((BIGFOOT)) Деталей в узле: 1 4200 руб.
12	Art.: 23-821777 вкладыш нижний ((NON-BIGFOOT) SN# 0G438000 & Up) Деталей в узле: 1 4200 руб.
13	Art.: 22-74036 пресс-масленка Деталей в узле: AR цена по запросу
14	Art.: 19624A1 Уплотнительный комплект (NON HANDLE) Деталей в узле: 1 1170 руб.
15	Art.: 25-29619 уплотнительное кольцо (0.583 x 0.103) (NON HANDLE) Деталей в узле: 1 220 руб.
16	Art.: 23-78861 проставка (NON HANDLE) Деталей в узле: 1 240 руб.
17	Art.: 26-822404 Уплотнение Деталей в узле: 1 цена по запросу
18	Art.: 12-19619 шайба Деталей в узле: 1 680 руб.
19	Art.: ~~11-30499~~ 11-858869 NUT, (7/8-14) Деталей в узле: 1 580 руб.
20	Art.: 10-40011149 винт (M8 x 25), нержавеющая сталь (NON HANDLE) Деталей в узле: 1 230 руб.
20	Art.: 10-4008910 винт (M8 x 10), нержавеющая сталь ((HANDLE)) Деталей в узле: 1 620 руб.
21	Art.: 8282451 Уплотнение (NON HANDLE) Деталей в узле: 1 цена по запросу
22	Art.: 12-19619 шайба Деталей в узле: 1 680 руб.
23	Art.: ~~19614~~ ~~196141~~ -8M0035070 труба механизма наклона Деталей в узле: 1 цена по запросу
24	Art.: ~~11-30499~~ 11-858869 NUT, (7/8-14) Деталей в узле: 1 580 руб.
25	Art.: 17-821539 Штифт 3-кулачковый Деталей в узле: 1 650 руб.
26	Art.: 23-823507 вкладыш (NON-BIGFOOT) Деталей в узле: 2 1430 руб.
27	Art.: 17-822480 палец шарнира верхний (NON-BIGFOOT) Деталей в узле: 1 5190 руб.
28	Art.: ~~17-822869~~ 17-822869001 стержень ((BIGFOOT)) Деталей в узле: 1 4440 руб.
