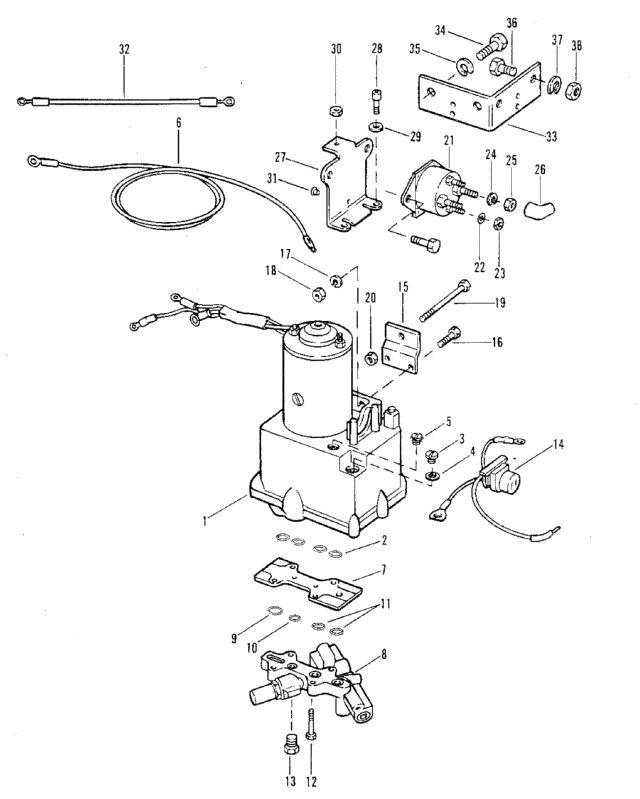

POWER TRIM COMPONENTS - WITHOUT CIRCUIT BREAKER

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~76395A5~~ ~~92975A6~~ -92975A28	HYDRAULIC PUMP ASSY (METAL RESEROVIR)	1	SEE PAGE 40 OR 41 FOR BREAKDOWN	цена по запросу
1	~~92975A6~~ ~~92975A28~~ -92975A32	HYDRAULIC PUMP ASSY (PLASTIC RESERVOIR)	1	SEE PAGE 40 OR 41 FOR BREAKDOWN	228200 руб.
2	25-48171	уплотнительное кольцо пластины коллектора	4		200 руб.
3	~~10-79953~~ ~~10-79953A2~~ 10-79953Q2	SCREW, FILLER - HYDRAULIC PUMP	1		цена по запросу
4	~~12-20260~~ 12-20260	WASHER, SEALING - FILLER SCREW	1		цена по запросу
5	~~10-38257~~ 10-38257	SCREW, VENT - HYDRAULIC PUMP	1		цена по запросу
6	32979	BATTERY LEAD (POSITIVE)	1		снято с производства
6	32988	BATTERY LEAD (NEGATIVE)	1		снято с производства
7	45336	пластина коллектора	1		снято с производства
8	45197A2	управляющий клапан в сборе	1		снято с производства
9	25-45254	уплотнительное кольцо управляющего клапана (внешний диаметр 3/4")	1		250 руб.
10	25-48171	"O" RINGM CONTROL VALVE (1/2" O.D.)	1		200 руб.
11	25-45253	"O" RING, CONTROL VALVE (5/8" O.D.)	2		190 руб.
12	10-56500	SCREW, VALVE AND MANIFOLD PLATE TO PUMP (1-1/4")	4		350 руб.
13	22-46008	PLUG, CONTROL VALVE (1/2-20")	2		790 руб.
14	84-74023A1	CONNECTOR AND HARNESS	1		снято с производства
15	~~45377~~ 45377T	Кронштейн крепления	2		снято с производства
16	~~10-24234~~ 10-24234	SCREW, MOUNTING BRACKET TO HYDRAULIC PUMP (1")	4		цена по запросу
17	13-39107	стопорная шайба винта крепления кронштейна	4		210 руб.
18	11-21908	гайка винта крепления кронштейна	4		330 руб.
19	10-68298	BOLT, HYDRAULIC PUMP TO BOAT (3-1/4")	2		снято с производства
20	~~11-99405~~ 11-82671112	NUT, HYDRAULIC PUMP BOLT	2		400 руб.
21	~~89-68258~~ ~~89-68258A4~~ 89-853654A1	Соленоид стартера	2		8460 руб.
22	13-26996	LOCKWASHER, SOLENOID TERMINALJ (#10)	4		150 руб.
23	11-68219	NUT, SOLENOID TERMINAL (#10)	4		70 руб.
24	13-26993	LOCKWASHER, SOLENOID TERMINAL (5/16")	4		цена по запросу
25	11-68292	NUT, SOLENOID TERMINAL (5/16")	4		цена по запросу
26	46265	BOOT, RUBBER - STARTER SOLENOID TERMINAL	4		640 руб.
27	~~74407~~ 74407T	BRACKET, MOUNTING - STARTER SOLENOID	1		снято с производства
28	10-21140	SCREW, MOUNTING BRACKET TO HYDRAULIC PUMP (1/2")	2		снято с производства
29	13-26992	стопорная шайба винта крепления кронштейна	2		120 руб.
30	11-24656	NUT, MOUNTING BRACKET TO HYDRAULIC PUMP THRU BOLT	1		снято с производства
31	~~26901~~ 269011	BUMPER, RUBBER - SOLENOID BRACKET	1		550 руб.
32	55992	JUMPER WIRE (NEGATIVE)	1		снято с производства
32	~~55991~~ 84-79139A2	JUMPER WIRE (POSITIVE)	1		снято с производства
33	74406	BRACKET, MOUNTING - STARTER SOLENOID	1		снято с производства
34	10-69028	SCREW, MOUNTING BRACKET TO HYDRAULIC PUMP (3/4")	2		300 руб.
35	13-26992	стопорная шайба винта крепления кронштейна	2		120 руб.
36	10-34290	SCREW, STARTER SOLENOID TO MOUNTING BRACKET (5/8")	2		цена по запросу
37	13-26992	стопорная шайба винта соленоида стартера	2		120 руб.
38	11-21825	гайка винта соленоида стартера	4		250 руб.
-	25-48171	"O" RING, MANIFOLD PLATE (SEE REF. #2)	4		200 руб.

1	Art.: ~~76395A5~~ ~~92975A6~~ -92975A28 HYDRAULIC PUMP ASSY (METAL RESEROVIR) (SEE PAGE 40 OR 41 FOR BREAKDOWN) Деталей в узле: 1 цена по запросу
1	Art.: ~~92975A6~~ ~~92975A28~~ -92975A32 HYDRAULIC PUMP ASSY (PLASTIC RESERVOIR) (SEE PAGE 40 OR 41 FOR BREAKDOWN) Деталей в узле: 1 228200 руб.
2	Art.: 25-48171 уплотнительное кольцо пластины коллектора Деталей в узле: 4 200 руб.
3	Art.: ~~10-79953~~ ~~10-79953A2~~ 10-79953Q2 SCREW, FILLER - HYDRAULIC PUMP Деталей в узле: 1 цена по запросу
4	Art.: ~~12-20260~~ 12-20260 WASHER, SEALING - FILLER SCREW Деталей в узле: 1 цена по запросу
5	Art.: ~~10-38257~~ 10-38257 SCREW, VENT - HYDRAULIC PUMP Деталей в узле: 1 цена по запросу
6	Art.: 32979 BATTERY LEAD (POSITIVE) Деталей в узле: 1 снято с производства
6	Art.: 32988 BATTERY LEAD (NEGATIVE) Деталей в узле: 1 снято с производства
7	Art.: 45336 пластина коллектора Деталей в узле: 1 снято с производства
8	Art.: 45197A2 управляющий клапан в сборе Деталей в узле: 1 снято с производства
9	Art.: 25-45254 уплотнительное кольцо управляющего клапана (внешний диаметр 3/4") Деталей в узле: 1 250 руб.
10	Art.: 25-48171 "O" RINGM CONTROL VALVE (1/2" O.D.) Деталей в узле: 1 200 руб.
11	Art.: 25-45253 "O" RING, CONTROL VALVE (5/8" O.D.) Деталей в узле: 2 190 руб.
12	Art.: 10-56500 SCREW, VALVE AND MANIFOLD PLATE TO PUMP (1-1/4") Деталей в узле: 4 350 руб.
13	Art.: 22-46008 PLUG, CONTROL VALVE (1/2-20") Деталей в узле: 2 790 руб.
14	Art.: 84-74023A1 CONNECTOR AND HARNESS Деталей в узле: 1 снято с производства
15	Art.: ~~45377~~ 45377T Кронштейн крепления Деталей в узле: 2 снято с производства
16	Art.: ~~10-24234~~ 10-24234 SCREW, MOUNTING BRACKET TO HYDRAULIC PUMP (1") Деталей в узле: 4 цена по запросу
17	Art.: 13-39107 стопорная шайба винта крепления кронштейна Деталей в узле: 4 210 руб.
18	Art.: 11-21908 гайка винта крепления кронштейна Деталей в узле: 4 330 руб.
19	Art.: 10-68298 BOLT, HYDRAULIC PUMP TO BOAT (3-1/4") Деталей в узле: 2 снято с производства
20	Art.: ~~11-99405~~ 11-82671112 NUT, HYDRAULIC PUMP BOLT Деталей в узле: 2 400 руб.
21	Art.: ~~89-68258~~ ~~89-68258A4~~ 89-853654A1 Соленоид стартера Деталей в узле: 2 8460 руб.
22	Art.: 13-26996 LOCKWASHER, SOLENOID TERMINALJ (#10) Деталей в узле: 4 150 руб.
23	Art.: 11-68219 NUT, SOLENOID TERMINAL (#10) Деталей в узле: 4 70 руб.
24	Art.: 13-26993 LOCKWASHER, SOLENOID TERMINAL (5/16") Деталей в узле: 4 цена по запросу
25	Art.: 11-68292 NUT, SOLENOID TERMINAL (5/16") Деталей в узле: 4 цена по запросу
26	Art.: 46265 BOOT, RUBBER - STARTER SOLENOID TERMINAL Деталей в узле: 4 640 руб.
27	Art.: ~~74407~~ 74407T BRACKET, MOUNTING - STARTER SOLENOID Деталей в узле: 1 снято с производства
28	Art.: 10-21140 SCREW, MOUNTING BRACKET TO HYDRAULIC PUMP (1/2") Деталей в узле: 2 снято с производства
29	Art.: 13-26992 стопорная шайба винта крепления кронштейна Деталей в узле: 2 120 руб.
30	Art.: 11-24656 NUT, MOUNTING BRACKET TO HYDRAULIC PUMP THRU BOLT Деталей в узле: 1 снято с производства
31	Art.: ~~26901~~ 269011 BUMPER, RUBBER - SOLENOID BRACKET Деталей в узле: 1 550 руб.
32	Art.: 55992 JUMPER WIRE (NEGATIVE) Деталей в узле: 1 снято с производства
32	Art.: ~~55991~~ 84-79139A2 JUMPER WIRE (POSITIVE) Деталей в узле: 1 снято с производства
33	Art.: 74406 BRACKET, MOUNTING - STARTER SOLENOID Деталей в узле: 1 снято с производства
34	Art.: 10-69028 SCREW, MOUNTING BRACKET TO HYDRAULIC PUMP (3/4") Деталей в узле: 2 300 руб.
35	Art.: 13-26992 стопорная шайба винта крепления кронштейна Деталей в узле: 2 120 руб.
36	Art.: 10-34290 SCREW, STARTER SOLENOID TO MOUNTING BRACKET (5/8") Деталей в узле: 2 цена по запросу
37	Art.: 13-26992 стопорная шайба винта соленоида стартера Деталей в узле: 2 120 руб.
38	Art.: 11-21825 гайка винта соленоида стартера Деталей в узле: 4 250 руб.
-	Art.: 25-48171 "O" RING, MANIFOLD PLATE (SEE REF. #2) Деталей в узле: 4 200 руб.
