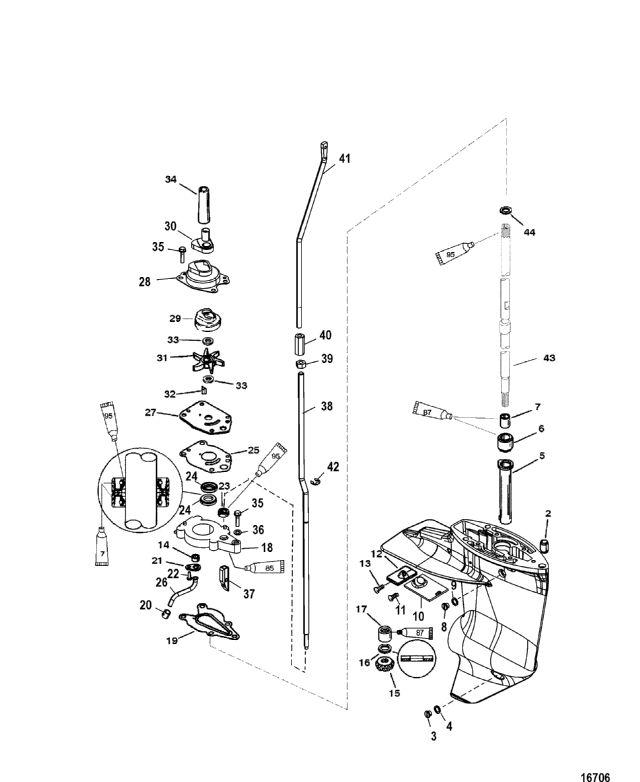

13.5/15/15 BODENSEE (4-STROKE)

корпус редуктора, вертикальный вал - передаточное отношение 2.00:1 (не для BigFoot)

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1666-8833A17 1600-8M0083312	GEAR HOUSING ASSEMBLY, Basic-Black	1		86480 руб.
2	23-12009	вкладыш (0.31 x 0.45 x 0.50)	1		260 руб.
3	10-79953Q2 10-79953Q04	комплект сливного винтов (0.375-16 x 0.250)	1		730 руб.
3	22-67892A06 22-8M0058389	PLUG KIT, Drain - Magnetic	1		1230 руб.
4	12-191833 12-8M0187157	Уплотнение	1		130 руб.
5	822244A1	втулка в сборе	1		4380 руб.
6	23-823944	втулка	1		1790 руб.
7	23-823943	вкладыш	1		2410 руб.
8	10-79953Q2 10-79953Q04	комплект сливного винтов (0.375-16 x 0.250)	1		730 руб.
9	12-191833 12-8M0187157	Уплотнение	1		130 руб.
10	35-421991	Экран	1		700 руб.
11	10-13954	винт (0.250-14 x 0.88)	1		490 руб.
12	42121A2 97-42121Q02	анод в сборе	1		1090 руб.
13	10-13954	винт (0.250-14 x 0.88)	1		490 руб.
14	26-42133	Уплотнение	1		140 руб.
15	43-8219251	ведущая шестерня (13/26)	1		11090 руб.
16	12-41369	упорная шайба	1		530 руб.
17	31-22756	роликовый подшипник	1		3570 руб.
18	46-42040T5	основание водяного насоса в сборе	1		5430 руб.
19	27-192043	Прокладка	1		640 руб.
20	26-33613	Уплотнение	1		560 руб.
21	42375	фиксатор	1		190 руб.
22	10-48408	Винт (#10-16 x 0.500)	1		210 руб.
23	25-822236	кольцо с квадратным сечением	1		260 руб.
24	26-413651	Сальник	2		1090 руб.
25	27-19202001	Прокладка	1		520 руб.
26	32-42185A1	Водяная труба в сборе	1		2940 руб.
27	42200	Пластина основания	1		1640 руб.
28	46-42089A2	крышка в сборе	1		3770 руб.
29	NSS	не продается по отдельности, впуск	1
30	26-421021	Уплотнение	1		730 руб.
31	47-42038Q02	Крыльчатка	1		4240 руб.
32	28-42376A2 28-8M0173458	шпонка в сборе	1		490 руб.
33	NSS	Не продается по отдельности, шайба	2
34	444671	Направляющая	1		1190 руб.
35	10-82684430	Винт (М6 х 30)	5		260 руб.
36	12-29245	шайба (0.281 x 0.500 x 0.060) нержавеющая сталь	1		цена по запросу
37	42039	кулачок	1		1950 руб.
38	855281	вал механизма переключения передач	1	(Long)	19520 руб.
38	855280	вал механизма переключения передач	1	(Short)	13310 руб.
39	11-400212	Гайка (М6), нержавеющая сталь	1		210 руб.
40	822419	муфта	1		2790 руб.
41	8529941	верхний вал механизма переключения передач	1		цена по запросу
42	53-42389	Е-обазная стопорная шайба	1		110 руб.
43	45-825843	Вертикальный вал	1	(Long)	43770 руб.
43	45-825537	Вертикальный вал	1	(Short)	37300 руб.
44	12-822248	упорная шайба	1		460 руб.
-	26-41365A3	Уплотнительный комплект	1		8760 руб.
-	46-42089A5	комплект водяного насоса	1		16950 руб.
-	1666-8833T33	GEAR HOUSING ASSEMBLY, Complete (2.60 Inch/102 mm Torpedo Diameter)	1	(Short)	210890 руб.
-	1666-8833T35	GEAR HOUSING ASSEMBLY, Complete (2.60 Inch/102 mm Torpedo Diameter)	1	(Long)	246960 руб.

1	Art.: 1666-8833A17 1600-8M0083312 GEAR HOUSING ASSEMBLY, Basic-Black Деталей в узле: 1 86480 руб.
2	Art.: 23-12009 вкладыш (0.31 x 0.45 x 0.50) Деталей в узле: 1 260 руб.
3	Art.: 10-79953Q2 10-79953Q04 комплект сливного винтов (0.375-16 x 0.250) Деталей в узле: 1 730 руб.
3	Art.: 22-67892A06 22-8M0058389 PLUG KIT, Drain - Magnetic Деталей в узле: 1 1230 руб.
4	Art.: 12-191833 12-8M0187157 Уплотнение Деталей в узле: 1 130 руб.
5	Art.: 822244A1 втулка в сборе Деталей в узле: 1 4380 руб.
6	Art.: 23-823944 втулка Деталей в узле: 1 1790 руб.
7	Art.: 23-823943 вкладыш Деталей в узле: 1 2410 руб.
8	Art.: 10-79953Q2 10-79953Q04 комплект сливного винтов (0.375-16 x 0.250) Деталей в узле: 1 730 руб.
9	Art.: 12-191833 12-8M0187157 Уплотнение Деталей в узле: 1 130 руб.
10	Art.: 35-421991 Экран Деталей в узле: 1 700 руб.
11	Art.: 10-13954 винт (0.250-14 x 0.88) Деталей в узле: 1 490 руб.
12	Art.: 42121A2 97-42121Q02 анод в сборе Деталей в узле: 1 1090 руб.
13	Art.: 10-13954 винт (0.250-14 x 0.88) Деталей в узле: 1 490 руб.
14	Art.: 26-42133 Уплотнение Деталей в узле: 1 140 руб.
15	Art.: 43-8219251 ведущая шестерня (13/26) Деталей в узле: 1 11090 руб.
16	Art.: 12-41369 упорная шайба Деталей в узле: 1 530 руб.
17	Art.: 31-22756 роликовый подшипник Деталей в узле: 1 3570 руб.
18	Art.: 46-42040T5 основание водяного насоса в сборе Деталей в узле: 1 5430 руб.
19	Art.: 27-192043 Прокладка Деталей в узле: 1 640 руб.
20	Art.: 26-33613 Уплотнение Деталей в узле: 1 560 руб.
21	Art.: 42375 фиксатор Деталей в узле: 1 190 руб.
22	Art.: 10-48408 Винт (#10-16 x 0.500) Деталей в узле: 1 210 руб.
23	Art.: 25-822236 кольцо с квадратным сечением Деталей в узле: 1 260 руб.
24	Art.: 26-413651 Сальник Деталей в узле: 2 1090 руб.
25	Art.: 27-19202001 Прокладка Деталей в узле: 1 520 руб.
26	Art.: 32-42185A1 Водяная труба в сборе Деталей в узле: 1 2940 руб.
27	Art.: 42200 Пластина основания Деталей в узле: 1 1640 руб.
28	Art.: 46-42089A2 крышка в сборе Деталей в узле: 1 3770 руб.
29	Art.: -NSS не продается по отдельности, впуск Деталей в узле: 1
30	Art.: 26-421021 Уплотнение Деталей в узле: 1 730 руб.
31	Art.: 47-42038Q02 Крыльчатка Деталей в узле: 1 4240 руб.
32	Art.: 28-42376A2 28-8M0173458 шпонка в сборе Деталей в узле: 1 490 руб.
33	Art.: -NSS Не продается по отдельности, шайба Деталей в узле: 2
34	Art.: 444671 Направляющая Деталей в узле: 1 1190 руб.
35	Art.: 10-82684430 Винт (М6 х 30) Деталей в узле: 5 260 руб.
36	Art.: 12-29245 шайба (0.281 x 0.500 x 0.060) нержавеющая сталь Деталей в узле: 1 цена по запросу
37	Art.: 42039 кулачок Деталей в узле: 1 1950 руб.
38	Art.: 855281 вал механизма переключения передач ((Long)) Деталей в узле: 1 19520 руб.
38	Art.: 855280 вал механизма переключения передач ((Short)) Деталей в узле: 1 13310 руб.
39	Art.: 11-400212 Гайка (М6), нержавеющая сталь Деталей в узле: 1 210 руб.
40	Art.: 822419 муфта Деталей в узле: 1 2790 руб.
41	Art.: 8529941 верхний вал механизма переключения передач Деталей в узле: 1 цена по запросу
42	Art.: 53-42389 Е-обазная стопорная шайба Деталей в узле: 1 110 руб.
43	Art.: 45-825843 Вертикальный вал ((Long)) Деталей в узле: 1 43770 руб.
43	Art.: 45-825537 Вертикальный вал ((Short)) Деталей в узле: 1 37300 руб.
44	Art.: 12-822248 упорная шайба Деталей в узле: 1 460 руб.
-	Art.: 26-41365A3 Уплотнительный комплект Деталей в узле: 1 8760 руб.
-	Art.: 46-42089A5 комплект водяного насоса Деталей в узле: 1 16950 руб.
-	Art.: 1666-8833T33 GEAR HOUSING ASSEMBLY, Complete (2.60 Inch/102 mm Torpedo Diameter) ((Short)) Деталей в узле: 1 210890 руб.
-	Art.: 1666-8833T35 GEAR HOUSING ASSEMBLY, Complete (2.60 Inch/102 mm Torpedo Diameter) ((Long)) Деталей в узле: 1 246960 руб.
