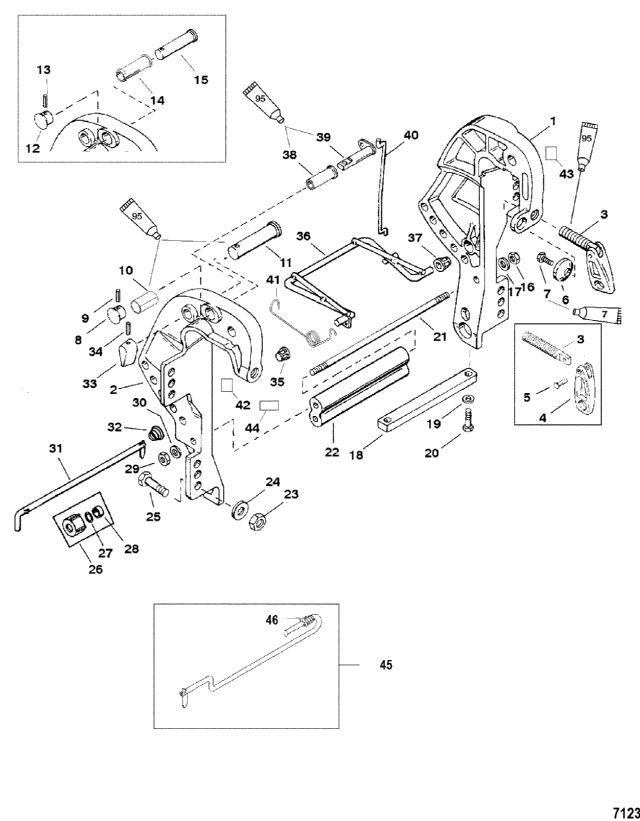

кронштейн крепления двигателя

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	3411-821773A3	кронштейн крепления двигателя	1	(Port Short)(1 Lower MTG. Hole)	снято с производства
1	3411-821773T1	кронштейн крепления двигателя	1	(Port Long)(3 Lower MTG. Holes)	50220 руб.
2	3412-821774T6	кронштейн крепления двигателя	1	(Starboard Short)	снято с производства
2	3412-821774T8	кронштейн крепления двигателя	1	(Starboard Long)	49280 руб.
3	10-818883A1	струбцинный винт с откидной ручкой в сборе	2	(Manual)	19450 руб.
4	NSS	NOT SOLD SEPARATE, Handle-Manual	2
5	NSS	NOT SOLD SEPARATE, Rivet-Manual	2
6	12-818884	шайба	2	(Manual)	1650 руб.
7	10-768042	винт с 6-тигранным плечиком	2	(Manual)	340 руб.
8	8224011	Крышка	1	(O.D. of Ref. # 11 is .75 & Ref. # 10 Is Not Flanged)	560 руб.
9	17-25810	стержень	1	(O.D. of Ref. # 11 is .75 & Ref. # 10 Is Not Flanged)	490 руб.
10	23-86637	Подшипник	1	(O.D. of Ref. # 11 is .75 & Ref. # 10 Is Not Flanged)	5550 руб.
11	17-8224002	стержень	1	(O.D. of Ref. # 11 is .75 & Ref. # 10 Is Not Flanged)	5620 руб.
12	822401	Крышка	1	(O.D. Of Ref. # 15 is .56 & Ref. # 14 Is Flanged)	цена по запросу
13	17-25319	стержень (0.125 x 0.75")	1	(O.D. Of Ref. # 15 is .56 & Ref. # 14 Is Flanged)	580 руб.
14	23-823589	вкладыш	1	(O.D. Of Ref. # 15 is .56 & Ref. # 14 Is Flanged)	снято с производства
15	17-8224001	PIN, Tilt Stop	1	(O.D. Of Ref. # 15 is .56 & Ref. # 14 Is Flanged	снято с производства
16	11-40140	Гайка (М10)	1		280 руб.
17	12-4002319	шайба	1		310 руб.
18	~~825271~~ 97-8252711	анод	1		1720 руб.
19	12-29245	шайба (0.281 x 0.500 x 0.060) нержавеющая сталь	2		цена по запросу
20	10-4000330	Винт (M6 x 25)	2		цена по запросу
21	~~16-823656~~ 16-8M0034459	шпилька (M10 x 277)	1		4700 руб.
22	23-824952	проставка	1		6090 руб.
23	11-82671117	Гайка (0.500-20)	4	(Long)	760 руб.
23	11-82671117	Гайка (0.500-20)	2	(Shirt-Top)	760 руб.
23	11-4013710	NUT, (M10) (M10 x 1.5)	2	(Short-Bottom)	820 руб.
24	12-4002319	шайба	2	(Short-Bottom)	310 руб.
24	12-28421	Шайба (1.5 x 3.05 x 0.13), нержавеющая сталь	2	(Short-Top)	цена по запросу
24	12-28421	Шайба (1.5 x 3.05 x 0.13), нержавеющая сталь	4	(Long)	цена по запросу
25	10-814259	винт (0.500-20 x 4.00)	4	(Long)	2920 руб.
25	10-814259	винт (0.500-20 x 4.00)	2	(Short-Top)	2920 руб.
25	10-826110	винт	2	(Short-Bottom)	880 руб.
26	19624A1	Уплотнительный комплект	1		1070 руб.
27	25-29619	уплотнительное кольцо (0.583 x 0.103)	1		210 руб.
28	23-78861	проставка	1		210 руб.
29	11-40140	Гайка (М10)	1		280 руб.
30	12-4002319	шайба	1		310 руб.
31	~~17-821457A1~~ 17-8M0026103	стержень фиксатора наклона в сборе	1		8620 руб.
32	24-821461	Пружина	1		230 руб.
33	822409	LEVER, Shallow Water Drive	1		1220 руб.
34	17-25319	стержень (0.125 x 0.75")	1		580 руб.
35	23-824858	вкладыш пластиковый	1		1120 руб.
36	878580	ROD, Plastic, Shallow Water Drive	1		16360 руб.
37	23-824858	вкладыш пластиковый	1		1120 руб.
38	23-823812	вкладыш	1		1320 руб.
39	822411	Рычаг-плечо	1		6820 руб.
40	~~8224122~~ 878563	приводная штанга	1		4180 руб.
41	24-832085A1	Пружина	1		6110 руб.
42	37-830253	наклейка фиксатора наклона	1		520 руб.
43	NSS	NOT SOLD SEPARATE, Warning Decal	1
44	NSS	NOT SOLD SEPARATE, Shallow Water Drive Decal	1
45	17-853923A1	стержень	1	(40 Seapro)	снято с производства
46	24-821461	Пружина	1	(40 Seapro)	230 руб.

1	Art.: 3411-821773A3 кронштейн крепления двигателя ((Port Short)(1 Lower MTG. Hole)) Деталей в узле: 1 снято с производства
1	Art.: 3411-821773T1 кронштейн крепления двигателя ((Port Long)(3 Lower MTG. Holes)) Деталей в узле: 1 50220 руб.
2	Art.: 3412-821774T6 кронштейн крепления двигателя ((Starboard Short)) Деталей в узле: 1 снято с производства
2	Art.: 3412-821774T8 кронштейн крепления двигателя ((Starboard Long)) Деталей в узле: 1 49280 руб.
3	Art.: 10-818883A1 струбцинный винт с откидной ручкой в сборе ((Manual)) Деталей в узле: 2 19450 руб.
4	Art.: -NSS NOT SOLD SEPARATE, Handle-Manual Деталей в узле: 2
5	Art.: -NSS NOT SOLD SEPARATE, Rivet-Manual Деталей в узле: 2
6	Art.: 12-818884 шайба ((Manual)) Деталей в узле: 2 1650 руб.
7	Art.: 10-768042 винт с 6-тигранным плечиком ((Manual)) Деталей в узле: 2 340 руб.
8	Art.: 8224011 Крышка ((O.D. of Ref. # 11 is .75 & Ref. # 10 Is Not Flanged)) Деталей в узле: 1 560 руб.
9	Art.: 17-25810 стержень ((O.D. of Ref. # 11 is .75 & Ref. # 10 Is Not Flanged)) Деталей в узле: 1 490 руб.
10	Art.: 23-86637 Подшипник ((O.D. of Ref. # 11 is .75 & Ref. # 10 Is Not Flanged)) Деталей в узле: 1 5550 руб.
11	Art.: 17-8224002 стержень ((O.D. of Ref. # 11 is .75 & Ref. # 10 Is Not Flanged)) Деталей в узле: 1 5620 руб.
12	Art.: 822401 Крышка ((O.D. Of Ref. # 15 is .56 & Ref. # 14 Is Flanged)) Деталей в узле: 1 цена по запросу
13	Art.: 17-25319 стержень (0.125 x 0.75") ((O.D. Of Ref. # 15 is .56 & Ref. # 14 Is Flanged)) Деталей в узле: 1 580 руб.
14	Art.: 23-823589 вкладыш ((O.D. Of Ref. # 15 is .56 & Ref. # 14 Is Flanged)) Деталей в узле: 1 снято с производства
15	Art.: 17-8224001 PIN, Tilt Stop ((O.D. Of Ref. # 15 is .56 & Ref. # 14 Is Flanged) Деталей в узле: 1 снято с производства
16	Art.: 11-40140 Гайка (М10) Деталей в узле: 1 280 руб.
17	Art.: 12-4002319 шайба Деталей в узле: 1 310 руб.
18	Art.: ~~825271~~ 97-8252711 анод Деталей в узле: 1 1720 руб.
19	Art.: 12-29245 шайба (0.281 x 0.500 x 0.060) нержавеющая сталь Деталей в узле: 2 цена по запросу
20	Art.: 10-4000330 Винт (M6 x 25) Деталей в узле: 2 цена по запросу
21	Art.: ~~16-823656~~ 16-8M0034459 шпилька (M10 x 277) Деталей в узле: 1 4700 руб.
22	Art.: 23-824952 проставка Деталей в узле: 1 6090 руб.
23	Art.: 11-82671117 Гайка (0.500-20) ((Long)) Деталей в узле: 4 760 руб.
23	Art.: 11-82671117 Гайка (0.500-20) ((Shirt-Top)) Деталей в узле: 2 760 руб.
23	Art.: 11-4013710 NUT, (M10) (M10 x 1.5) ((Short-Bottom)) Деталей в узле: 2 820 руб.
24	Art.: 12-4002319 шайба ((Short-Bottom)) Деталей в узле: 2 310 руб.
24	Art.: 12-28421 Шайба (1.5 x 3.05 x 0.13), нержавеющая сталь ((Short-Top)) Деталей в узле: 2 цена по запросу
24	Art.: 12-28421 Шайба (1.5 x 3.05 x 0.13), нержавеющая сталь ((Long)) Деталей в узле: 4 цена по запросу
25	Art.: 10-814259 винт (0.500-20 x 4.00) ((Long)) Деталей в узле: 4 2920 руб.
25	Art.: 10-814259 винт (0.500-20 x 4.00) ((Short-Top)) Деталей в узле: 2 2920 руб.
25	Art.: 10-826110 винт ((Short-Bottom)) Деталей в узле: 2 880 руб.
26	Art.: 19624A1 Уплотнительный комплект Деталей в узле: 1 1070 руб.
27	Art.: 25-29619 уплотнительное кольцо (0.583 x 0.103) Деталей в узле: 1 210 руб.
28	Art.: 23-78861 проставка Деталей в узле: 1 210 руб.
29	Art.: 11-40140 Гайка (М10) Деталей в узле: 1 280 руб.
30	Art.: 12-4002319 шайба Деталей в узле: 1 310 руб.
31	Art.: ~~17-821457A1~~ 17-8M0026103 стержень фиксатора наклона в сборе Деталей в узле: 1 8620 руб.
32	Art.: 24-821461 Пружина Деталей в узле: 1 230 руб.
33	Art.: 822409 LEVER, Shallow Water Drive Деталей в узле: 1 1220 руб.
34	Art.: 17-25319 стержень (0.125 x 0.75") Деталей в узле: 1 580 руб.
35	Art.: 23-824858 вкладыш пластиковый Деталей в узле: 1 1120 руб.
36	Art.: 878580 ROD, Plastic, Shallow Water Drive Деталей в узле: 1 16360 руб.
37	Art.: 23-824858 вкладыш пластиковый Деталей в узле: 1 1120 руб.
38	Art.: 23-823812 вкладыш Деталей в узле: 1 1320 руб.
39	Art.: 822411 Рычаг-плечо Деталей в узле: 1 6820 руб.
40	Art.: ~~8224122~~ 878563 приводная штанга Деталей в узле: 1 4180 руб.
41	Art.: 24-832085A1 Пружина Деталей в узле: 1 6110 руб.
42	Art.: 37-830253 наклейка фиксатора наклона Деталей в узле: 1 520 руб.
43	Art.: -NSS NOT SOLD SEPARATE, Warning Decal Деталей в узле: 1
44	Art.: -NSS NOT SOLD SEPARATE, Shallow Water Drive Decal Деталей в узле: 1
45	Art.: 17-853923A1 стержень ((40 Seapro)) Деталей в узле: 1 снято с производства
46	Art.: 24-821461 Пружина ((40 Seapro)) Деталей в узле: 1 230 руб.
