MERC 115

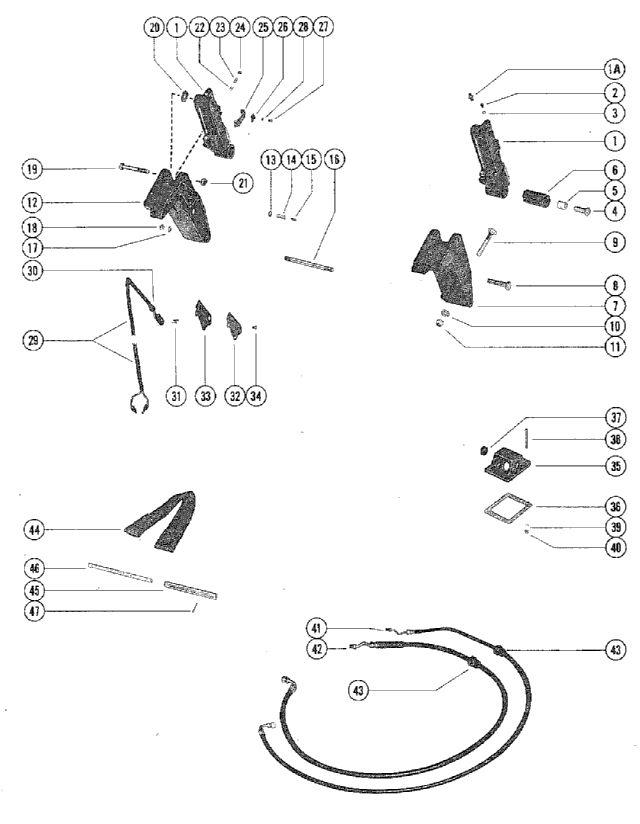

цилиндры системы гидроподъема и гидравлические шланги

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	76509A3 92194A14	TRIM CYLINDER ASSEMBLY (SEE D5 FOR REPAIR KIT)	2		снято с производства
1A	22-74036	пресс-масленка	2		цена по запросу
2	10-45265	SCREW, BLEED - SHOCK CYLINDER	4		цена по запросу
3	25-45016	"O" RING, SHOCK CYLINDER BLEED SCREW	4		цена по запросу
4	10-45264	винт	2	SHOCK CYLINDER TO LOWER SHOCK PIN (1 9/16")	снято с производства
5	23-45280	SPACER, SHOCK CYLINDER - LOWER	2		снято с производства
6	23-45281 23-94907A1	BUSHING, RUBBER - SHOCK CYLINDER	2		4620 руб.
7	66084 89108A3	BRACKET, MOUNTING - SHOCK CYLINDER (PORT)	1		снято с производства
8	10-45263	винт	2	MOUNTING BRACKET TO UPPER SHOCK PIN (2 1/4")	снято с производства
9	10-68298	болт	4	MOUNTING BRACKET TO BOAT TRANSOM (3 1/4")	снято с производства
10	12-68410	шайба болта крепления кронштейна	4		снято с производства
11	11-68411 11-82670912	гайка болта крепления кронштейна	4		610 руб.
12	45196A2 89807A1	BRACKET ASSEMBLY, MOUNTING - SHOCK CYLINDER (STARBOARD)	1		снято с производства
13	26-70608	OIL SEAL, STARBOARD MOUNTING BRACKET	1		снято с производства
14	45286 89290	PLUNGER, LIMIT SWITCH ACTUATING	1		снято с производства
15	24-45272 24-45272	SPRING, TENSION - LIMIT SWITCH PLUNGER	1		цена по запросу
16	16-45282	STUD, MOUNTING BRACKET AND CLAMP BRACKET	1		снято с производства
17	13-26993	стопорная шайба	2	MOUNTING BRACKET TO CLAMP BRACKET STUD	цена по запросу
18	11-28770	гайка	2	MOUNTING BRACKET TO CLAMP BRACKET STUD	300 руб.
19	10-45328	винт	2	SHOCK CYLINDER TO MOUNTING BRACKET (3 9/16")	снято с производства
20	12-37807	шайба	1	SHOCK CYLINDER SCREW (STARBOARD ONLY)	снято с производства
21	11-20696	NUT, SHOCK CYLINDER SCREW	2		снято с производства
22	24-24390	пружина натяжения регулировочной шпильки	1		снято с производства
23	16-21085 16-8M0034461	STUD, ADJUSTING - CUT-OUT LIMIT SWITCH (15/16")	1		2180 руб.
24	11-45812 11-859124	NUT, JAM - LIMIT SWITCH ADJUSTING STUD	1		2250 руб.
25	45508 99897	CAM, LIMIT SWITCH ADJUSTING STUD	1		снято с производства
26	86967	PLATE, RETAINING - LIMIT SWITCH CAM	1		снято с производства
27	10-68513	винт	1	RETAINING PLATE AND CAM TO SHOCK CYLINDER (3/8")	180 руб.
28	13-26996	LOCKWASHER, RETAINING PLATE AND CAM SCREW	1		130 руб.
29	45326A2	SWITCH ASSEMBLY, CUT-OUT LIMIT	1		снято с производства
30	23-45354	BUSHING, RUBBER - CUT-OUT LIMIT SWITCH	1		740 руб.
31	10-47255	винт	2	CUT-OUT LIMIT SWITCH TO MOUNTING BRACKET (9/16")	снято с производства
32	45287	COVER, LIMIT SWITCH	1		снято с производства
33	27-45275	GASKET, LIMIT SWITCH COVER	1		снято с производства
34	10-24942	винт	5	LIMIT SWITCH COVER TO MOUNTING BRACKET (7/16")	цена по запросу
35	45289 87774A1	COVER, INLET - TRANSOM	1		снято с производства
36	27-45274	Прокладка впускной крышки	1		снято с производства
37	25-45507	резиновая втулка впускной крышки	1		540 руб.
38	10-32866	SCREW, INLET COVER TO BOAT (2")	4		380 руб.
39	12-20878	шайба винта впускной крышки	4		200 руб.
40	11-29488 11-826709106	Гайка винта впускной крышки	4		цена по запросу
41	32-45327 32-45327	Шланг	2	TRIM - CYLINDER TO CONTROL VALVE (5') - 13/23" O.D.	цена по запросу
42	32-45959 32-45959	Шланг	2	LIFT - CYLINDER TO CONTROL VALVE (5') - 17/32"O.D.	цена по запросу
43	23-35977	GROMMET, RUBBER - LIFT HOSE AND TRIM HOSE	4		1940 руб.
44	73519A1	фиксатор наклона	1		снято с производства
45	69259	труба крепления фиксатора наклона	1		снято с производства
46	77669	стержень крепления трубы	1		снято с производства
47	18-36391 18-36391	COTTER PIN, MOUNTING TUBE PIN	1		цена по запросу

1	Art.: 76509A3 92194A14 TRIM CYLINDER ASSEMBLY (SEE D5 FOR REPAIR KIT) Деталей в узле: 2 снято с производства
1A	Art.: 22-74036 пресс-масленка Деталей в узле: 2 цена по запросу
2	Art.: 10-45265 SCREW, BLEED - SHOCK CYLINDER Деталей в узле: 4 цена по запросу
3	Art.: 25-45016 "O" RING, SHOCK CYLINDER BLEED SCREW Деталей в узле: 4 цена по запросу
4	Art.: 10-45264 винт (SHOCK CYLINDER TO LOWER SHOCK PIN (1 9/16")) Деталей в узле: 2 снято с производства
5	Art.: 23-45280 SPACER, SHOCK CYLINDER - LOWER Деталей в узле: 2 снято с производства
6	Art.: 23-45281 23-94907A1 BUSHING, RUBBER - SHOCK CYLINDER Деталей в узле: 2 4620 руб.
7	Art.: 66084 89108A3 BRACKET, MOUNTING - SHOCK CYLINDER (PORT) Деталей в узле: 1 снято с производства
8	Art.: 10-45263 винт (MOUNTING BRACKET TO UPPER SHOCK PIN (2 1/4")) Деталей в узле: 2 снято с производства
9	Art.: 10-68298 болт (MOUNTING BRACKET TO BOAT TRANSOM (3 1/4")) Деталей в узле: 4 снято с производства
10	Art.: 12-68410 шайба болта крепления кронштейна Деталей в узле: 4 снято с производства
11	Art.: 11-68411 11-82670912 гайка болта крепления кронштейна Деталей в узле: 4 610 руб.
12	Art.: 45196A2 89807A1 BRACKET ASSEMBLY, MOUNTING - SHOCK CYLINDER (STARBOARD) Деталей в узле: 1 снято с производства
13	Art.: 26-70608 OIL SEAL, STARBOARD MOUNTING BRACKET Деталей в узле: 1 снято с производства
14	Art.: 45286 89290 PLUNGER, LIMIT SWITCH ACTUATING Деталей в узле: 1 снято с производства
15	Art.: 24-45272 24-45272 SPRING, TENSION - LIMIT SWITCH PLUNGER Деталей в узле: 1 цена по запросу
16	Art.: 16-45282 STUD, MOUNTING BRACKET AND CLAMP BRACKET Деталей в узле: 1 снято с производства
17	Art.: 13-26993 стопорная шайба (MOUNTING BRACKET TO CLAMP BRACKET STUD) Деталей в узле: 2 цена по запросу
18	Art.: 11-28770 гайка (MOUNTING BRACKET TO CLAMP BRACKET STUD) Деталей в узле: 2 300 руб.
19	Art.: 10-45328 винт (SHOCK CYLINDER TO MOUNTING BRACKET (3 9/16")) Деталей в узле: 2 снято с производства
20	Art.: 12-37807 шайба (SHOCK CYLINDER SCREW (STARBOARD ONLY)) Деталей в узле: 1 снято с производства
21	Art.: 11-20696 NUT, SHOCK CYLINDER SCREW Деталей в узле: 2 снято с производства
22	Art.: 24-24390 пружина натяжения регулировочной шпильки Деталей в узле: 1 снято с производства
23	Art.: 16-21085 16-8M0034461 STUD, ADJUSTING - CUT-OUT LIMIT SWITCH (15/16") Деталей в узле: 1 2180 руб.
24	Art.: 11-45812 11-859124 NUT, JAM - LIMIT SWITCH ADJUSTING STUD Деталей в узле: 1 2250 руб.
25	Art.: 45508 99897 CAM, LIMIT SWITCH ADJUSTING STUD Деталей в узле: 1 снято с производства
26	Art.: 86967 PLATE, RETAINING - LIMIT SWITCH CAM Деталей в узле: 1 снято с производства
27	Art.: 10-68513 винт (RETAINING PLATE AND CAM TO SHOCK CYLINDER (3/8")) Деталей в узле: 1 180 руб.
28	Art.: 13-26996 LOCKWASHER, RETAINING PLATE AND CAM SCREW Деталей в узле: 1 130 руб.
29	Art.: 45326A2 SWITCH ASSEMBLY, CUT-OUT LIMIT Деталей в узле: 1 снято с производства
30	Art.: 23-45354 BUSHING, RUBBER - CUT-OUT LIMIT SWITCH Деталей в узле: 1 740 руб.
31	Art.: 10-47255 винт (CUT-OUT LIMIT SWITCH TO MOUNTING BRACKET (9/16")) Деталей в узле: 2 снято с производства
32	Art.: 45287 COVER, LIMIT SWITCH Деталей в узле: 1 снято с производства
33	Art.: 27-45275 GASKET, LIMIT SWITCH COVER Деталей в узле: 1 снято с производства
34	Art.: 10-24942 винт (LIMIT SWITCH COVER TO MOUNTING BRACKET (7/16")) Деталей в узле: 5 цена по запросу
35	Art.: 45289 87774A1 COVER, INLET - TRANSOM Деталей в узле: 1 снято с производства
36	Art.: 27-45274 Прокладка впускной крышки Деталей в узле: 1 снято с производства
37	Art.: 25-45507 резиновая втулка впускной крышки Деталей в узле: 1 540 руб.
38	Art.: 10-32866 SCREW, INLET COVER TO BOAT (2") Деталей в узле: 4 380 руб.
39	Art.: 12-20878 шайба винта впускной крышки Деталей в узле: 4 200 руб.
40	Art.: 11-29488 11-826709106 Гайка винта впускной крышки Деталей в узле: 4 цена по запросу
41	Art.: 32-45327 32-45327 Шланг (TRIM - CYLINDER TO CONTROL VALVE (5') - 13/23" O.D.) Деталей в узле: 2 цена по запросу
42	Art.: 32-45959 32-45959 Шланг (LIFT - CYLINDER TO CONTROL VALVE (5') - 17/32"O.D.) Деталей в узле: 2 цена по запросу
43	Art.: 23-35977 GROMMET, RUBBER - LIFT HOSE AND TRIM HOSE Деталей в узле: 4 1940 руб.
44	Art.: 73519A1 фиксатор наклона Деталей в узле: 1 снято с производства
45	Art.: 69259 труба крепления фиксатора наклона Деталей в узле: 1 снято с производства
46	Art.: 77669 стержень крепления трубы Деталей в узле: 1 снято с производства
47	Art.: 18-36391 18-36391 COTTER PIN, MOUNTING TUBE PIN Деталей в узле: 1 цена по запросу
