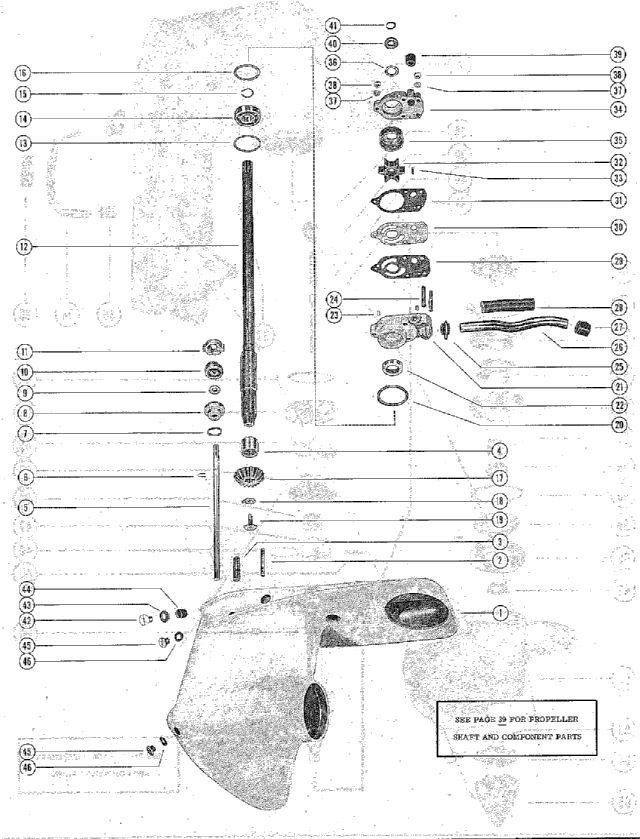

GEAR HOUSING ASSEMBLY, COMPLETE(MERC 450M and 500E-1) (PAGE 1)

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1626-1972A1	Корпус редуктора в сборе	1,1		снято с производства
2	16-32027	STUD, WATER PUMP BODY AND BASE TO GEAR HOUSING	3,3		снято с производства
3	16-32017	шпилька крепления корпуса редуктора к корпусу вертикального вала	2,2		снято с производства
4	~~31-20231~~ 31-20231	роликовый подшипник вертикального вала	1,1		цена по запросу
5	~~32008~~ 56622A1	нижний вал механизма переключения передач	1,1		цена по запросу
6	~~18-20233~~ 18-20233	фиксирующий зажим вала механизма переключения передач	1,1		цена по запросу
7	25-25439	уплотнительное кольцо вкладыша вала механизма переключения передач	1,1		210 руб.
8	~~23-28374A1~~ ~~23-38993A2~~ 23-46284A1	вкладыш вала механизма переключения передач в сборе	1,1		снято с производства
9	~~26-31249~~ 26-31249	сальник вкладыша вала механизма переключения передач	1,1		цена по запросу
10	~~25138~~ 52918	нижний кулачок фиксации заднего хода	1,1		снято с производства
11	~~29823~~ 52919	верхний кулачок фиксации заднего хода	1,1		снято с производства
12	45-38466	вертикальный вал (стандарт)	1,1		снято с производства
13	15-20929A1	регулировочная прокладка между подшипником вертикльного вала и корпусом редуктора	AR,AR		снято с производства
14	~~30-20861~~ 30-20861	шариковый подшипник ведущего вала	1,1		цена по запросу
15	53-29116	стопорное кольцо фиксации шарикового подшипника	1,1		снято с производства
16	15-20929A1	регулировочная прокладка между подшипником и основой водяного насоса	AR,AR		снято с производства
17	43-20834	ведущая шестерня вертикального вала	1,1		снято с производства
18	14-29163	стопорная шайба винта крепления ведущей шестерни	1,1		снято с производства
19	10-20925	винт крепления ведущей шестерни к вертикальному валу	1,1		снято с производства
20	25-26855	уплотнительное кольцо основы водяного насоса	1,1		300 руб.
21	46-32012A1	основание водяного насоса в сборе	1,1		снято с производства
22	~~26-23300~~ 26-23300	сальник основы водяного насоса	1,1		цена по запросу
23	~~17-29596~~ 17-29596T	DOWELL PIN, WATER PUMP BASE TO WATER PUMP BODY	2,2		1730 руб.
24	16-20990	шпилька основы водяного насоса	2,2		снято с производства
25	26-32005	уплотнение между корпусом водяного насоса и водяной впускной трубы	1,1		снято с производства
26	32-31994	впускная водяная труба корпуса редуктора	1,1		снято с производства
27	~~26-29677~~ ~~26-36557A1~~	уплотнение между водяной впускной трубой и корпусом редуктора	1,1		цена по запросу
28	23-32052	втулка водяной впускной трубы	1,1		снято с производства
29	27-32011	GASKET, LOWER - WATER PUMP BASE TO FACE PLATE	1,1		снято с производства
30	32009	PLATE, FACE - WATER PUMP BASE TO WATER PUMP BODY	1,1		снято с производства
31	27-32010	GASKET, UPPER - FACE PLATE TO WATER PUMP BODY	1,1		снято с производства
32	~~47-20268~~ 47-20268	Крыльчатка водяного насоса	1,1		цена по запросу
33	~~17-23733~~ 17-23733	PIN, IMPELLER DRIVE	1,1		цена по запросу
34	46-32013A1	Корпус водяной помпы в сборе	1,1		снято с производства
35	32001	впуск корпуса водяного насоса	1,1		снято с производства
36	26-32121	сальник основы водяного насоса	1,1		цена по запросу
37	13-26992	LOCKWASHER, WATER PUMP BODY AND BASE STUDS	5,5		90 руб.
38	11-29598	NUT, WATER PUMP BODY AND BASE FASTENING STUDS	5,5		270 руб.
39	26-25192	уплотнение между корпусом водяного насоса и водяной впускной трубой	1,1		снято с производства
40	25-20273	RING, RUBBER - CENTRIFUGAL SLINGER (DRIVE SHAFT)	1,1		170 руб.
41	25-29619	верхнее уплотнительное кольцо вертикального вала	1,1		210 руб.
42	10-29608	винт промывочного отверчтия корпуса редуктора	1,1		снято с производства
43	~~27-29589~~ 27-29589	прокладка винта промывочного отверстия корпуса редуктора	1,1		цена по запросу
44	26-29612	уплотнение промывочного отверстия корпуса редуктора	1,1		цена по запросу
45	~~10-28634~~ 10-28634	SCREW, GREASE FILLER AND VENT HOLE	2,2		цена по запросу
46	~~12-20260~~ 12-20260	WASHER, GREASE FILLER AND VENT HOLE SCREW	2,2		цена по запросу
-	1626-1972A3	GEAR HOUSING ASSEMBLY, COMPLETE (STANDARD) - SEE NOTE BELOW	1,1		снято с производства

1	Art.: 1626-1972A1 Корпус редуктора в сборе Деталей в узле: 1,1 снято с производства
2	Art.: 16-32027 STUD, WATER PUMP BODY AND BASE TO GEAR HOUSING Деталей в узле: 3,3 снято с производства
3	Art.: 16-32017 шпилька крепления корпуса редуктора к корпусу вертикального вала Деталей в узле: 2,2 снято с производства
4	Art.: ~~31-20231~~ 31-20231 роликовый подшипник вертикального вала Деталей в узле: 1,1 цена по запросу
5	Art.: ~~32008~~ 56622A1 нижний вал механизма переключения передач Деталей в узле: 1,1 цена по запросу
6	Art.: ~~18-20233~~ 18-20233 фиксирующий зажим вала механизма переключения передач Деталей в узле: 1,1 цена по запросу
7	Art.: 25-25439 уплотнительное кольцо вкладыша вала механизма переключения передач Деталей в узле: 1,1 210 руб.
8	Art.: ~~23-28374A1~~ ~~23-38993A2~~ 23-46284A1 вкладыш вала механизма переключения передач в сборе Деталей в узле: 1,1 снято с производства
9	Art.: ~~26-31249~~ 26-31249 сальник вкладыша вала механизма переключения передач Деталей в узле: 1,1 цена по запросу
10	Art.: ~~25138~~ 52918 нижний кулачок фиксации заднего хода Деталей в узле: 1,1 снято с производства
11	Art.: ~~29823~~ 52919 верхний кулачок фиксации заднего хода Деталей в узле: 1,1 снято с производства
12	Art.: 45-38466 вертикальный вал (стандарт) Деталей в узле: 1,1 снято с производства
13	Art.: 15-20929A1 регулировочная прокладка между подшипником вертикльного вала и корпусом редуктора Деталей в узле: AR,AR снято с производства
14	Art.: ~~30-20861~~ 30-20861 шариковый подшипник ведущего вала Деталей в узле: 1,1 цена по запросу
15	Art.: 53-29116 стопорное кольцо фиксации шарикового подшипника Деталей в узле: 1,1 снято с производства
16	Art.: 15-20929A1 регулировочная прокладка между подшипником и основой водяного насоса Деталей в узле: AR,AR снято с производства
17	Art.: 43-20834 ведущая шестерня вертикального вала Деталей в узле: 1,1 снято с производства
18	Art.: 14-29163 стопорная шайба винта крепления ведущей шестерни Деталей в узле: 1,1 снято с производства
19	Art.: 10-20925 винт крепления ведущей шестерни к вертикальному валу Деталей в узле: 1,1 снято с производства
20	Art.: 25-26855 уплотнительное кольцо основы водяного насоса Деталей в узле: 1,1 300 руб.
21	Art.: 46-32012A1 основание водяного насоса в сборе Деталей в узле: 1,1 снято с производства
22	Art.: ~~26-23300~~ 26-23300 сальник основы водяного насоса Деталей в узле: 1,1 цена по запросу
23	Art.: ~~17-29596~~ 17-29596T DOWELL PIN, WATER PUMP BASE TO WATER PUMP BODY Деталей в узле: 2,2 1730 руб.
24	Art.: 16-20990 шпилька основы водяного насоса Деталей в узле: 2,2 снято с производства
25	Art.: 26-32005 уплотнение между корпусом водяного насоса и водяной впускной трубы Деталей в узле: 1,1 снято с производства
26	Art.: 32-31994 впускная водяная труба корпуса редуктора Деталей в узле: 1,1 снято с производства
27	Art.: ~~26-29677~~ ~~26-36557A1~~ уплотнение между водяной впускной трубой и корпусом редуктора Деталей в узле: 1,1 цена по запросу
28	Art.: 23-32052 втулка водяной впускной трубы Деталей в узле: 1,1 снято с производства
29	Art.: 27-32011 GASKET, LOWER - WATER PUMP BASE TO FACE PLATE Деталей в узле: 1,1 снято с производства
30	Art.: 32009 PLATE, FACE - WATER PUMP BASE TO WATER PUMP BODY Деталей в узле: 1,1 снято с производства
31	Art.: 27-32010 GASKET, UPPER - FACE PLATE TO WATER PUMP BODY Деталей в узле: 1,1 снято с производства
32	Art.: ~~47-20268~~ 47-20268 Крыльчатка водяного насоса Деталей в узле: 1,1 цена по запросу
33	Art.: ~~17-23733~~ 17-23733 PIN, IMPELLER DRIVE Деталей в узле: 1,1 цена по запросу
34	Art.: 46-32013A1 Корпус водяной помпы в сборе Деталей в узле: 1,1 снято с производства
35	Art.: 32001 впуск корпуса водяного насоса Деталей в узле: 1,1 снято с производства
36	Art.: 26-32121 сальник основы водяного насоса Деталей в узле: 1,1 цена по запросу
37	Art.: 13-26992 LOCKWASHER, WATER PUMP BODY AND BASE STUDS Деталей в узле: 5,5 90 руб.
38	Art.: 11-29598 NUT, WATER PUMP BODY AND BASE FASTENING STUDS Деталей в узле: 5,5 270 руб.
39	Art.: 26-25192 уплотнение между корпусом водяного насоса и водяной впускной трубой Деталей в узле: 1,1 снято с производства
40	Art.: 25-20273 RING, RUBBER - CENTRIFUGAL SLINGER (DRIVE SHAFT) Деталей в узле: 1,1 170 руб.
41	Art.: 25-29619 верхнее уплотнительное кольцо вертикального вала Деталей в узле: 1,1 210 руб.
42	Art.: 10-29608 винт промывочного отверчтия корпуса редуктора Деталей в узле: 1,1 снято с производства
43	Art.: ~~27-29589~~ 27-29589 прокладка винта промывочного отверстия корпуса редуктора Деталей в узле: 1,1 цена по запросу
44	Art.: 26-29612 уплотнение промывочного отверстия корпуса редуктора Деталей в узле: 1,1 цена по запросу
45	Art.: ~~10-28634~~ 10-28634 SCREW, GREASE FILLER AND VENT HOLE Деталей в узле: 2,2 цена по запросу
46	Art.: ~~12-20260~~ 12-20260 WASHER, GREASE FILLER AND VENT HOLE SCREW Деталей в узле: 2,2 цена по запросу
-	Art.: 1626-1972A3 GEAR HOUSING ASSEMBLY, COMPLETE (STANDARD) - SEE NOTE BELOW Деталей в узле: 1,1 снято с производства
