MERC 650EL PARTS LIST

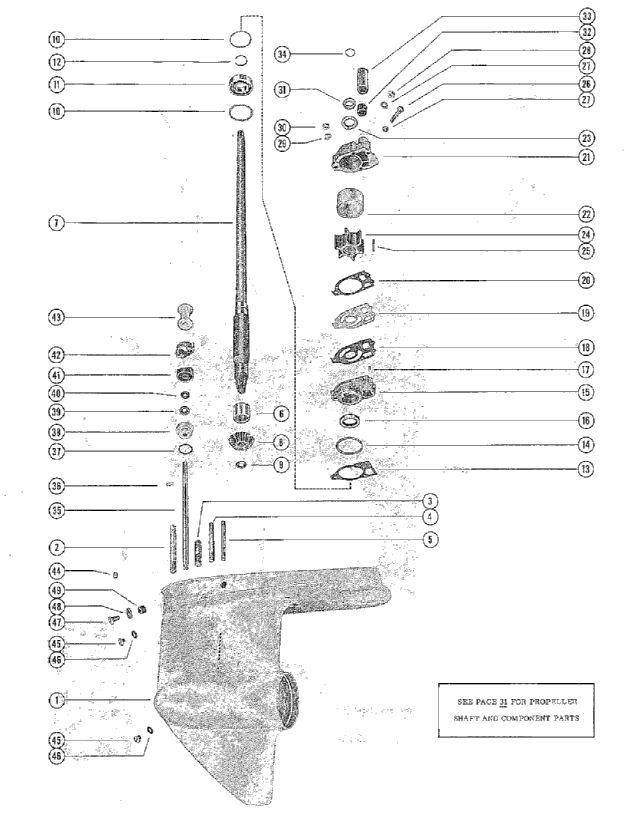

редуктор в сборе (страница 1)

№АртикулНаименованиеДеталей в узлеКомментарийЦена
1Корпус редуктора в сборе1,1снято с производства
2
16-30661
шпилька крепления корпуса редуктора к корпусу вертикального вала (3 15/16")1,1цена по запросу
3
16-29078
шпилька крепления корпуса редуктора к корпусу вертикального вала (2")2,2цена по запросу
4шпилька крепления основы и корпуса водяного насоса к корпусу редуктора (3 1/4")1,1снято с производства
5шпилька крепления основы и корпуса водяного насоса к корпусу редуктора (3 1/8")2,2цена по запросу
6
31-29982
роликовый подшипник вертикального вала1,1цена по запросу
7
45-30565
вертикальный вал (стандарт)1,1цена по запросу
8ведущая шестерня вертикального вала1,1снято с производства
9гайка крепления ведущей шестерни к вертикальному валу1,1920 руб.
10SHIM, DRIVE SHAFT BALL BEARING TO GEAR HOUSING (.002-3-5-10AR,ARснято с производства
11
30-20464
шариковый подшипник ведущего вала1,1цена по запросу
12стопорное кольцо шарикового подшипника1,1снято с производства
13прокладка между основой водяного насоса и корпусом редуктора1,1270 руб.
14
25-30224
уплотнительное кольцо основы водяного насоса1,1400 руб.
15
46-32436A1
46-35976A1
Водяной насос в сборе1,1цена по запросу
16
26-31489
сальник основы водяного насоса1,1цена по запросу
17
17-29596
DOWEL PIN, WATER PUMP BASE TO WATER PUMP BODY2,21640 руб.
18
27-32433
GASKET, LOWER - WATER PUMP BASE TO FACE PLATE1,1цена по запросу
19
32435
PLATE, FACE - WATER PUMP BASE TO WATER PUMP BODY1,1цена по запросу
20
27-32434
GASKET, UPPER - FACE PLATE TO WATER PUMP BODY1,1цена по запросу
21
46-32437A1
46-32437A3
Корпус водяной помпы в сборе1,1цена по запросу
22впуск корпуса водяного насоса1,112640 руб.
23
26-31507
сальник корпуса водяного насоса1,1цена по запросу
24
47-30221
Крыльчатка водяного насоса1,1цена по запросу
25
17-29967
PIN, IMPELLER DRIVE1,1цена по запросу
26винт крепления корпуса водяного насоса к корпусу редуктора (1/4")1,1снято с производства
27LOCKWASHER, WATER PUMP BODY FASTENING SCREW AND STUDS (1/4)3,390 руб.
28NUT, WATER PUMP BODY FASTENING STUDS (1/4)2,2260 руб.
29LOCKWASHER, WATER PUMP BODY FASTENING STUD (5/16)1,1цена по запросу
30NUT, WATER PUMP BODY FASTENING STUD (5/16)1,1270 руб.
31RING, RUBBER - CENTRIFUGAL SLINGER (DRIVE SHAFT)1,1цена по запросу
32
26-29677
26-36557A1
SEAL, RUBBER - WATER PUMP BODY1,1цена по запросу
33
23-29804
SLEEVE, GUIDE - WATER INLET TUBE1,1810 руб.
34верхнее уплотнительное кольцо вертикального вала1,1цена по запросу
35нижний вал механизма переключения передач1,1снято с производства
36
18-20233
фиксирующий зажим вала механизма переключения передач1,1цена по запросу
37уплотнительное кольцо вкладыша вала механизма переключения передач1,1200 руб.
38
23-30617A1
23-30617A2
вкладыш вала механизма переключения передач в сборе1,14080 руб.
39
26-31249
сальник вкладыша вала механизма переключения передач1,1цена по запросу
40резиновая шайба вкладыша вала механизма переключения передач1,1110 руб.
41
25138
нижний кулачок фиксации заднего хода1,1снято с производства
42
29823
верхний кулачок фиксации заднего хода1,1снято с производства
43SPACER, NYLON - REVERSE LOCKING CAM1,1снято с производства
44
22-21290
PLUG, PIPE - SHIFT SHAFT GREASE FILLER HOLE1,1цена по запросу
45
10-28634
SCREW, GREASE FILLER AND VENT HOLE2,2цена по запросу
46
12-20260
WASHER, GREASE FILLER AND VENT HOLE SCREW2,2цена по запросу
47винт промывочного отверчтия корпуса редуктора1,1снято с производства
48прокладка винта промывочного отверстия корпуса редуктора1,1цена по запросу
49уплотнение промывочного отверстия корпуса редуктора1,1цена по запросу
-
1623-2022A5
GEAR HOUSING ASSEMBLY, COMPLETE (STANDARD)1,11623-2022A5 GEAR HOUSING ASSEMBLY, COMPLETE INCLUDE ALL PARTS FROM REFERENCE #1 THRU REFERENCE #73 AS LISTED ON PAGES 30 AND 31снято с производства
1
Корпус редуктора в сборе
Деталей в узле: 1,1
снято с производства
2
Art.: 16-30661 16-30661
шпилька крепления корпуса редуктора к корпусу вертикального вала (3 15/16")
Деталей в узле: 1,1
цена по запросу
3
Art.: 16-29078 16-29078
шпилька крепления корпуса редуктора к корпусу вертикального вала (2")
Деталей в узле: 2,2
цена по запросу
4
Art.: 16-30669
шпилька крепления основы и корпуса водяного насоса к корпусу редуктора (3 1/4")
Деталей в узле: 1,1
снято с производства
5
Art.: 16-30667
шпилька крепления основы и корпуса водяного насоса к корпусу редуктора (3 1/8")
Деталей в узле: 2,2
цена по запросу
6
Art.: 31-29982 31-29982
роликовый подшипник вертикального вала
Деталей в узле: 1,1
цена по запросу
7
Art.: 45-30565 45-30565
вертикальный вал (стандарт)
Деталей в узле: 1,1
цена по запросу
8
Art.: 43-31419
ведущая шестерня вертикального вала
Деталей в узле: 1,1
снято с производства
9
Art.: 11-30932
гайка крепления ведущей шестерни к вертикальному валу
Деталей в узле: 1,1
920 руб.
10
Art.: 15-30278A1
SHIM, DRIVE SHAFT BALL BEARING TO GEAR HOUSING (.002-3-5-10
Деталей в узле: AR,AR
снято с производства
11
Art.: 30-20464 30-20464
шариковый подшипник ведущего вала
Деталей в узле: 1,1
цена по запросу
12
Art.: 53-30726
стопорное кольцо шарикового подшипника
Деталей в узле: 1,1
снято с производства
13
Art.: 27-32438
прокладка между основой водяного насоса и корпусом редуктора
Деталей в узле: 1,1
270 руб.
14
Art.: 25-30224 25-8M0204651
уплотнительное кольцо основы водяного насоса
Деталей в узле: 1,1
400 руб.
15
Art.: 46-32436A1 46-35976A1 46-38931A1
Водяной насос в сборе
Деталей в узле: 1,1
цена по запросу
16
Art.: 26-31489 26-31489
сальник основы водяного насоса
Деталей в узле: 1,1
цена по запросу
17
Art.: 17-29596 17-29596T
DOWEL PIN, WATER PUMP BASE TO WATER PUMP BODY
Деталей в узле: 2,2
1640 руб.
18
Art.: 27-32433 27-32433
GASKET, LOWER - WATER PUMP BASE TO FACE PLATE
Деталей в узле: 1,1
цена по запросу
19
Art.: 32435 324351
PLATE, FACE - WATER PUMP BASE TO WATER PUMP BODY
Деталей в узле: 1,1
цена по запросу
20
Art.: 27-32434 27-32434
GASKET, UPPER - FACE PLATE TO WATER PUMP BODY
Деталей в узле: 1,1
цена по запросу
21
Art.: 46-32437A1 46-32437A3 46-37433A1
Корпус водяной помпы в сборе
Деталей в узле: 1,1
цена по запросу
22
Art.: 30915
впуск корпуса водяного насоса
Деталей в узле: 1,1
12640 руб.
23
Art.: 26-31507 26-31507
сальник корпуса водяного насоса
Деталей в узле: 1,1
цена по запросу
24
Art.: 47-30221 47-30221
Крыльчатка водяного насоса
Деталей в узле: 1,1
цена по запросу
25
Art.: 17-29967 17-8M0034466
PIN, IMPELLER DRIVE
Деталей в узле: 1,1
цена по запросу
26
Art.: 10-30720
винт крепления корпуса водяного насоса к корпусу редуктора (1/4")
Деталей в узле: 1,1
снято с производства
27
Art.: 13-26992
LOCKWASHER, WATER PUMP BODY FASTENING SCREW AND STUDS (1/4)
Деталей в узле: 3,3
90 руб.
28
Art.: 11-29598
NUT, WATER PUMP BODY FASTENING STUDS (1/4)
Деталей в узле: 2,2
260 руб.
29
Art.: 13-26993
LOCKWASHER, WATER PUMP BODY FASTENING STUD (5/16)
Деталей в узле: 1,1
цена по запросу
30
Art.: 111-28770
NUT, WATER PUMP BODY FASTENING STUD (5/16)
Деталей в узле: 1,1
270 руб.
31
Art.: 25-30271
RING, RUBBER - CENTRIFUGAL SLINGER (DRIVE SHAFT)
Деталей в узле: 1,1
цена по запросу
32
Art.: 26-29677 26-36557A1
SEAL, RUBBER - WATER PUMP BODY
Деталей в узле: 1,1
цена по запросу
33
Art.: 23-29804 23-29804T
SLEEVE, GUIDE - WATER INLET TUBE
Деталей в узле: 1,1
810 руб.
34
Art.: 25-30613
верхнее уплотнительное кольцо вертикального вала
Деталей в узле: 1,1
цена по запросу
35
Art.: 25136
нижний вал механизма переключения передач
Деталей в узле: 1,1
снято с производства
36
Art.: 18-20233 18-20233
фиксирующий зажим вала механизма переключения передач
Деталей в узле: 1,1
цена по запросу
37
Art.: 25-25439
уплотнительное кольцо вкладыша вала механизма переключения передач
Деталей в узле: 1,1
200 руб.
38
Art.: 23-30617A1 23-30617A2 23-8M0112749
вкладыш вала механизма переключения передач в сборе
Деталей в узле: 1,1
4080 руб.
39
Art.: 26-31249 26-31249
сальник вкладыша вала механизма переключения передач
Деталей в узле: 1,1
цена по запросу
40
Art.: 12-31266
резиновая шайба вкладыша вала механизма переключения передач
Деталей в узле: 1,1
110 руб.
41
Art.: 25138 52918
нижний кулачок фиксации заднего хода
Деталей в узле: 1,1
снято с производства
42
Art.: 29823 52919
верхний кулачок фиксации заднего хода
Деталей в узле: 1,1
снято с производства
43
Art.: 23-30607
SPACER, NYLON - REVERSE LOCKING CAM
Деталей в узле: 1,1
снято с производства
44
Art.: 22-21290 22-21290
PLUG, PIPE - SHIFT SHAFT GREASE FILLER HOLE
Деталей в узле: 1,1
цена по запросу
45
Art.: 10-28634 10-28634
SCREW, GREASE FILLER AND VENT HOLE
Деталей в узле: 2,2
цена по запросу
46
Art.: 12-20260 12-20260
WASHER, GREASE FILLER AND VENT HOLE SCREW
Деталей в узле: 2,2
цена по запросу
47
Art.: 10-29608
винт промывочного отверчтия корпуса редуктора
Деталей в узле: 1,1
снято с производства
48
Art.: 27-29586
прокладка винта промывочного отверстия корпуса редуктора
Деталей в узле: 1,1
цена по запросу
49
Art.: 26-29612
уплотнение промывочного отверстия корпуса редуктора
Деталей в узле: 1,1
цена по запросу
-
Art.: 1623-2022A5 1623-2022A7
GEAR HOUSING ASSEMBLY, COMPLETE (STANDARD)
(1623-2022A5 GEAR HOUSING ASSEMBLY, COMPLETE INCLUDE ALL PARTS FROM REFERENCE #1 THRU REFERENCE #73 AS LISTED ON PAGES 30 AND 31)
Деталей в узле: 1,1
снято с производства
