MERC 500

← | →

EXHAUST EXTENSION PLATE AND SHIFT LINKAGE

Корпус вертикального вала в сборе

зажим и поворотный кронштейн в сборе

редуктор в сборе (страница 1)

редуктор в сборе (страница 2)

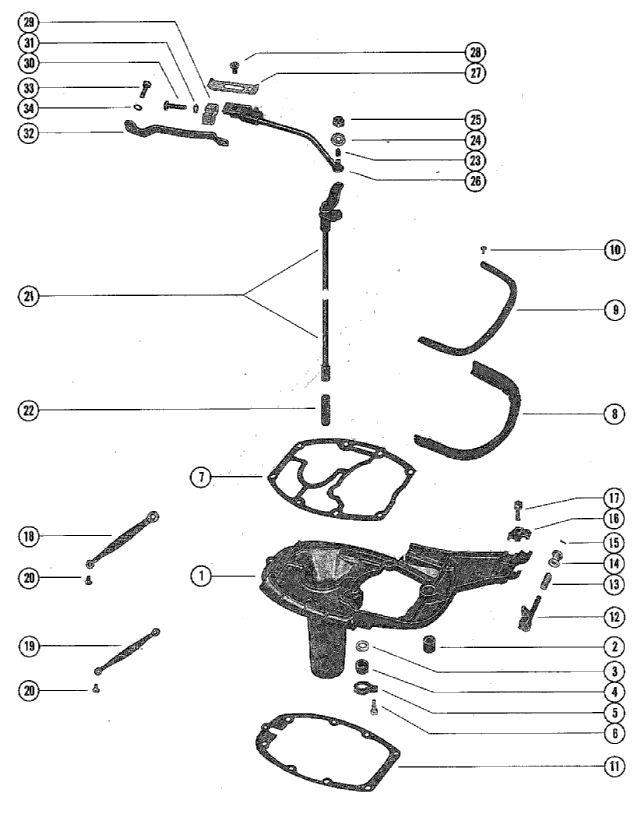

EXHAUST EXTENSION PLATE AND SHIFT LINKAGE

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~70287A3~~ ~~79616A3~~ -42819A2	PLATE ASSEMBLY, EXHAUST EXTENSION	1		снято с производства
1	23-27132	BUSHING, EXHAUST EXTENSION PLATE	1		460 руб.
3	12-38453	WASHER, NYLON - WATER INLET TUBE	1		160 руб.
4	26-38452	SEAL, RUBBER - WATER TUBE	1		470 руб.
5	38500	RETAINER, WATER TUBE SEAL	1		снято с производства
6	10-69069	SCREW, RETAINER TO EXHAUST EXTENSION PLATE (3/4")	1		снято с производства
7	~~27-37725~~ 27-37725	GASKETT, POWERHEAD TO EXHAUST EXTENSION PLATE	1		цена по запросу
8	38156	SEAL, RUBBER - EXHAUST EXTENSION PLATE	1		снято с производства
9	~~38155~~ 99136	STRIP, RUBBER SEAL RETAINING	1		снято с производства
10	10-37571	SCREW, RETAINING STRIP TO EXHAUST EXTENSION PLATE (1/2")	6		снято с производства
11	~~27-38501~~ 27-385011	GASKET, EXHAUST EXTENSION PLATE TO DRIVE SHAFT HOUSING	1		1050 руб.
12	59037A2	LEVER, THROTTLE AND SHIFT CABLES	1		снято с производства
13	24-38005	SPRING, COMPRESSION - QUICK DISCONNECT LEVER	2		снято с производства
14	23-37927	BUSHING, NYLON - QUICK DISCONNECT LEVER	2		снято с производства
15	~~17-23928~~ 17-239281	PIN, ROLL - QUICK DISCONNECT LEVER	2		350 руб.
16	37926	RETAINER, NYLON BEARING TO EXHAUST EXTENSION PLATE	1		снято с производства
17	10-37923	SCREW, RETAINER TO EXHAUST EXTENSION PLATE (1 1/2")	1		снято с производства
18	46933A1	GROUND STRAP ASSEMBLY, CRANKCASE TO COWL (3 5/8")	2		снято с производства
19	46933A2	GROUND STRAP ASSEMBLY, HOUSING TO COWL (3 3/8")	2		снято с производства
20	10-62568	SCREW, GROUND STRAP (3/9" SELF TAPPING)	4		120 руб.
21	57244A3	верхний вал механизма переключения передач в сборе	1	UNITED STATES 4141000 THRU 4280269 AUSTRALIA 8029515 THRU 8030089 BELGIUM 9082514 THRU 9100588 CANADA 7051983 THRU 7060607	снято с производства
21	57244A4	верхний вал механизма переключения передач в сборе	1	UNITED STATES 4141000 THRU 4280269 AUSTRALIA 8029515 THRU 8030089 BELGIUM 9082514 THRU 9100588 CANADA 7051983 THRU 7060607	снято с производства
21	~~69548A1~~ 75007A4	верхний вал механизма переключения передач в сборе (короткий вал)	1	UNITED STATES 4280270 AND UP AUSTRALIA NONE BUILT BELGIUM 9100589 AND UP CANADA 7060608 AND UP	снято с производства
21	~~69549A1~~ 75008A4	верхний вал механизма переключения передач в сборе (длинный вал)	1	UNITED STATES 4280270 AND UP AUSTRALIA NONE BUILT BELGIUM 9100589 AND UP CANADA 7060608 AND UP	снято с производства
22	~~55692~~ 93960A1	муфта верхнего вала механизма переключения передач	1	UNITED STATES 4141000 THRU 4280269 AUSTRALIA 8029515 THRU 8030089 BELGIUM 9082514 THRU 9100588 CANADA 7051983 THRU 7060607	цена по запросу
23	23-26600	BUSHING, NYLON - UPPER SHIFT SHAFT	1	UNITED STATES 4141000 THRU 4280269 AUSTRALIA 8029515 THRU 8030089 BELGIUM 9082514 THRU 9100588 CANADA 7051983 THRU 7060607	снято с производства
24	12-24664	WASHER, SHIFT CONTROL ACTUATOR	1		180 руб.
25	~~11-35045~~ 11-826709109	NUT, SHIFT CONTROL ACUATOR TO UPPER SHIFT SHAFT	1		330 руб.
26	72854A3	ACTUATOR ASSEMBLY, SHIFT CONTROL	1	UNITED STATES 4280270 AND UP AUSTRALIA NONE BUILT BELGIUM 9100589 AND UP CANADA 7060608 AND UP	снято с производства
26	37948A5	ACTUATOR ASSEMBLY, SHIFT CONTROL	1	UNITED STATES 4141000 THRU 4280269 AUSTRALIA 8029515 THRU 8030089 BELGIUM 9082514 THRU 9100588 CANADA 7051983 THRU 7060607	снято с производства
27	24-37934	SPRING, SHIFT CABLE	1		снято с производства
28	10-38069	SCREW, SPRING TO ACTUATOR	1		снято с производства
29	37932	BEARING, NYLON - SHIFT CONTROL ACTUATOR	1		снято с производства
30	10-36137	SCREW, BEARING TO SHIFT CONTROL ACTUATOR (1")	1		270 руб.
31	13-21272	LOCKWASHER, BEARING SCREW	1		80 руб.
32	37935	RAIL, SHIFT CONTROL BEARING	1		снято с производства
33	10-69028	SCREW, RAIL TO EXHAUST MANIFOLD COVER (3/4")	1		240 руб.
34	13-26992	LOCKWASHER, RAIL SCREW	1		90 руб.

1	Art.: ~~70287A3~~ ~~79616A3~~ -42819A2 PLATE ASSEMBLY, EXHAUST EXTENSION Деталей в узле: 1 снято с производства
1	Art.: 23-27132 BUSHING, EXHAUST EXTENSION PLATE Деталей в узле: 1 460 руб.
3	Art.: 12-38453 WASHER, NYLON - WATER INLET TUBE Деталей в узле: 1 160 руб.
4	Art.: 26-38452 SEAL, RUBBER - WATER TUBE Деталей в узле: 1 470 руб.
5	Art.: 38500 RETAINER, WATER TUBE SEAL Деталей в узле: 1 снято с производства
6	Art.: 10-69069 SCREW, RETAINER TO EXHAUST EXTENSION PLATE (3/4") Деталей в узле: 1 снято с производства
7	Art.: ~~27-37725~~ 27-37725 GASKETT, POWERHEAD TO EXHAUST EXTENSION PLATE Деталей в узле: 1 цена по запросу
8	Art.: 38156 SEAL, RUBBER - EXHAUST EXTENSION PLATE Деталей в узле: 1 снято с производства
9	Art.: ~~38155~~ 99136 STRIP, RUBBER SEAL RETAINING Деталей в узле: 1 снято с производства
10	Art.: 10-37571 SCREW, RETAINING STRIP TO EXHAUST EXTENSION PLATE (1/2") Деталей в узле: 6 снято с производства
11	Art.: ~~27-38501~~ 27-385011 GASKET, EXHAUST EXTENSION PLATE TO DRIVE SHAFT HOUSING Деталей в узле: 1 1050 руб.
12	Art.: 59037A2 LEVER, THROTTLE AND SHIFT CABLES Деталей в узле: 1 снято с производства
13	Art.: 24-38005 SPRING, COMPRESSION - QUICK DISCONNECT LEVER Деталей в узле: 2 снято с производства
14	Art.: 23-37927 BUSHING, NYLON - QUICK DISCONNECT LEVER Деталей в узле: 2 снято с производства
15	Art.: ~~17-23928~~ 17-239281 PIN, ROLL - QUICK DISCONNECT LEVER Деталей в узле: 2 350 руб.
16	Art.: 37926 RETAINER, NYLON BEARING TO EXHAUST EXTENSION PLATE Деталей в узле: 1 снято с производства
17	Art.: 10-37923 SCREW, RETAINER TO EXHAUST EXTENSION PLATE (1 1/2") Деталей в узле: 1 снято с производства
18	Art.: 46933A1 GROUND STRAP ASSEMBLY, CRANKCASE TO COWL (3 5/8") Деталей в узле: 2 снято с производства
19	Art.: 46933A2 GROUND STRAP ASSEMBLY, HOUSING TO COWL (3 3/8") Деталей в узле: 2 снято с производства
20	Art.: 10-62568 SCREW, GROUND STRAP (3/9" SELF TAPPING) Деталей в узле: 4 120 руб.
21	Art.: 57244A3 верхний вал механизма переключения передач в сборе (UNITED STATES 4141000 THRU 4280269 AUSTRALIA 8029515 THRU 8030089 BELGIUM 9082514 THRU 9100588 CANADA 7051983 THRU 7060607) Деталей в узле: 1 снято с производства
21	Art.: 57244A4 верхний вал механизма переключения передач в сборе (UNITED STATES 4141000 THRU 4280269 AUSTRALIA 8029515 THRU 8030089 BELGIUM 9082514 THRU 9100588 CANADA 7051983 THRU 7060607) Деталей в узле: 1 снято с производства
21	Art.: ~~69548A1~~ 75007A4 верхний вал механизма переключения передач в сборе (короткий вал) (UNITED STATES 4280270 AND UP AUSTRALIA NONE BUILT BELGIUM 9100589 AND UP CANADA 7060608 AND UP) Деталей в узле: 1 снято с производства
21	Art.: ~~69549A1~~ 75008A4 верхний вал механизма переключения передач в сборе (длинный вал) (UNITED STATES 4280270 AND UP AUSTRALIA NONE BUILT BELGIUM 9100589 AND UP CANADA 7060608 AND UP) Деталей в узле: 1 снято с производства
22	Art.: ~~55692~~ 93960A1 муфта верхнего вала механизма переключения передач (UNITED STATES 4141000 THRU 4280269 AUSTRALIA 8029515 THRU 8030089 BELGIUM 9082514 THRU 9100588 CANADA 7051983 THRU 7060607) Деталей в узле: 1 цена по запросу
23	Art.: 23-26600 BUSHING, NYLON - UPPER SHIFT SHAFT (UNITED STATES 4141000 THRU 4280269 AUSTRALIA 8029515 THRU 8030089 BELGIUM 9082514 THRU 9100588 CANADA 7051983 THRU 7060607) Деталей в узле: 1 снято с производства
24	Art.: 12-24664 WASHER, SHIFT CONTROL ACTUATOR Деталей в узле: 1 180 руб.
25	Art.: ~~11-35045~~ 11-826709109 NUT, SHIFT CONTROL ACUATOR TO UPPER SHIFT SHAFT Деталей в узле: 1 330 руб.
26	Art.: 72854A3 ACTUATOR ASSEMBLY, SHIFT CONTROL (UNITED STATES 4280270 AND UP AUSTRALIA NONE BUILT BELGIUM 9100589 AND UP CANADA 7060608 AND UP) Деталей в узле: 1 снято с производства
26	Art.: 37948A5 ACTUATOR ASSEMBLY, SHIFT CONTROL (UNITED STATES 4141000 THRU 4280269 AUSTRALIA 8029515 THRU 8030089 BELGIUM 9082514 THRU 9100588 CANADA 7051983 THRU 7060607) Деталей в узле: 1 снято с производства
27	Art.: 24-37934 SPRING, SHIFT CABLE Деталей в узле: 1 снято с производства
28	Art.: 10-38069 SCREW, SPRING TO ACTUATOR Деталей в узле: 1 снято с производства
29	Art.: 37932 BEARING, NYLON - SHIFT CONTROL ACTUATOR Деталей в узле: 1 снято с производства
30	Art.: 10-36137 SCREW, BEARING TO SHIFT CONTROL ACTUATOR (1") Деталей в узле: 1 270 руб.
31	Art.: 13-21272 LOCKWASHER, BEARING SCREW Деталей в узле: 1 80 руб.
32	Art.: 37935 RAIL, SHIFT CONTROL BEARING Деталей в узле: 1 снято с производства
33	Art.: 10-69028 SCREW, RAIL TO EXHAUST MANIFOLD COVER (3/4") Деталей в узле: 1 240 руб.
34	Art.: 13-26992 LOCKWASHER, RAIL SCREW Деталей в узле: 1 90 руб.
