MERC 500

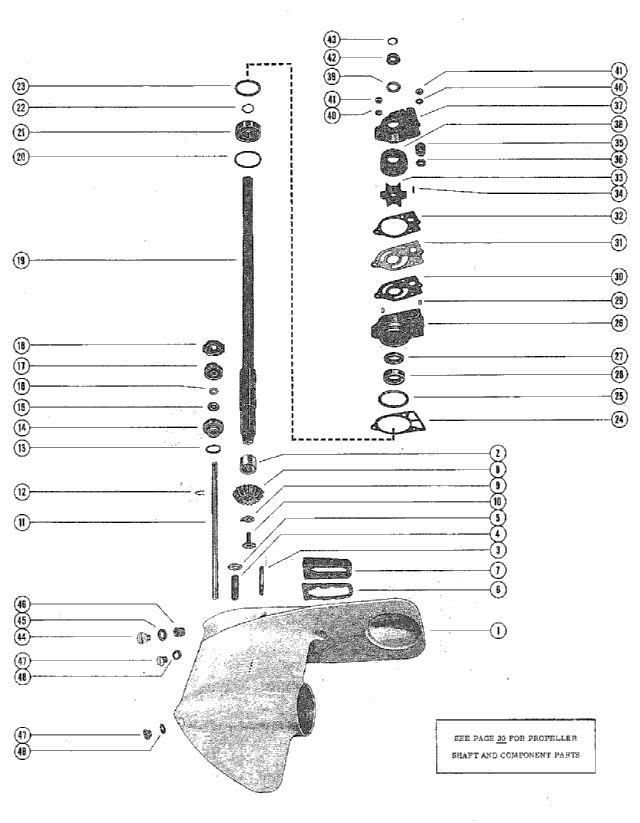

редуктор в сборе (страница 1)

STARTER MOTOR, STARTER SOLENOID, RECTIFIER and WIRING HARNESS

редуктор в сборе (страница 1)

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1626-2470A16	Корпус редуктора в сборе	,,1,1		снято с производства
1	~~1626-2470A1~~ 1626-2470A16	Корпус редуктора в сборе	1,1,,		снято с производства
2	~~31-20231~~ 31-20231	роликовый подшипник вертикального вала	1,1,1,1		цена по запросу
3	~~16-37728~~ 16-37728	STUD, WATER PUMP BODY AND BASE TO GEAR HOUSING	3,3,3,3		цена по запросу
4	16-32017	шпилька крепления корпуса редуктора к корпусу вертикального вала	2,2,,		снято с производства
4	~~16-45177~~ 16-45177	шпилька крепления корпуса редуктора к корпусу вертикального вала	,,2,2		цена по запросу
5	12-45176	шайба шпильки корпуса редуктора	2,2,2,2		160 руб.
6	~~38071~~ 92815	пластина держателя уплотнения выпускной трубы	1,1,1,1		3290 руб.
7	~~37721~~ 37721001	уплотнение выпускной трубы	1,1,1,1		1230 руб.
8	43-20834	ведущая шестерня вертикального вала	1,1,1,1		снято с производства
9	14-29163	стопорная шайба винта ведущей шестерни	1,1,1,1		снято с производства
10	10-20925	винт крепления ведущей шестерни к вертикальному валу	1,1,1,1		снято с производства
11	~~32008~~ 56622A1	нижний вал механизма переключения передач	1,1,1,1		цена по запросу
12	~~18-20233~~ 18-20233	фиксирующий зажим вала механизма переключения передач	1,1,1,1		цена по запросу
13	25-25439	уплотнительное кольцо вкладыша вала механизма переключения передач	1,1,1,1		210 руб.
14	~~23-38993A2~~ 23-46284A1	вкладыш вала механизма переключения передач в сборе	,,1,1		снято с производства
14	~~23-28374A1~~ ~~23-38993A2~~ 23-46284A1	вкладыш вала механизма переключения передач в сборе	1,1,,		снято с производства
15	~~26-31249~~ 26-31249	сальник вкладыша вала механизма переключения передач	1,1,1,1		цена по запросу
16	12-31266	резиновая шайба вкладыша вала механизма переключения передач	,,1,1		120 руб.
17	~~25138~~ 52918	нижний кулачок фиксации заднего хода	1,1,1,1		снято с производства
18	~~29823~~ 52919	верхний кулачок фиксации заднего хода	1,1,1,1		снято с производства
19	45-38467	вертикальный вал (длинный)	1,1,1,1		снято с производства
19	45-38466	вертикальный вал (короткий)	1,1,1,1		снято с производства
20	15-20929A1	SHIM, BEARING TO GEAR HOUSING	AR,AR,AR,A		снято с производства
21	~~30-20861~~ 30-20861	шариковый подшипник ведущего вала	1,1,1,1		цена по запросу
22	53-29116	стопорное кольцо фиксации шарикового подшипника	1,1,1,1		снято с производства
23	15-20929A1	регулировочная прокладка между подшипником и основой водяного насоса	AR,AR,AR,A		снято с производства
24	27-32771	прокладка между основой водяного насоса и корпусом редуктора	1,1,1,1		320 руб.
25	25-26855	уплотнительное кольцо основы водяного насоса	1,1,1,1		300 руб.
26	46-39531A1	основание водяного насоса в сборе	,,1,1		снято с производства
26	~~46-32766A1~~ 46-39531A1	основание водяного насоса в сборе	1,1,,		снято с производства
27	~~26-26782~~ 26-26782	сальник основы водяного насоса	,,1,1		цена по запросу
28	~~26-23300~~ 26-23300	сальник основы водяного насоса	1,1,1,1		цена по запросу
29	17-35973	DOWEL PIN, WATER PUMP BASE TO WATER PUMP BODY	2,2,2,2		180 руб.
30	~~27-32769~~ 27-32769	GASKET, LOWER - WATER PUMP BASE TO FACE PLATE	1,1,1,1		цена по запросу
31	32768	PLATE, FACE - WATER PUMP BASE TO WATER PUMP BODY	1,1,1,1		370 руб.
32	~~27-32770~~ 27-32770	GASKET, UPPER - FACE PLACE TO WATER PUMP BODY	1,1,1,1		цена по запросу
33	~~47-20268~~ 47-20268	Крыльчатка водяного насоса	1,1,1,1		цена по запросу
34	~~17-23733~~ 17-23733	PIN, IMPELLER DRIVE	1,1,1,1		цена по запросу
35	26-25192	SEAL, WATER PUMP BODY TO WATER TUBE (USE THRU SERIAL #18112	1,1,1,1		снято с производства
35	26-38452	SEAL, WATER PUMP BODY TO WATER TUBE STARTED WITH SERIAL #	1,1,,	SERIAL 00000000-01811268	470 руб.
36	12-38453	WASHER, CUPPED - WATER TUBE SEAL	1,1,1,1	SERIAL 01811269-09999999	160 руб.
37	~~46-32767A1~~ ~~46-60366A1~~ 46-60366Q1	Корпус водяной помпы в сборе	1,1,1,1	SERIAL 01811269-09999999	12560 руб.
38	32001	INSER, WATER PUMP BODY	1,1,1,1		снято с производства
39	26-32121	сальник корпуса водяного насоса	1,1,1,1		цена по запросу
40	13-26992	LOCKWASHER, WATER PUMP BODY AND BASE STUDS	3,3,3,3		90 руб.
41	11-29598	гайка для шпилек крепления корпуса водяного насоса к основе	3,3,3,3		270 руб.
42	25-20273	RING, RUBBER - CENTRIFUGAL SLINGER	1,1,1,1		170 руб.
43	25-29619	верхнее уплотнительное кольцо вертикального вала	1,1,1,1		210 руб.
44	10-29608	винт промывочного отверчтия корпуса редуктора	1,1,1,1		снято с производства
45	27-29586	прокладка винта промывочного отверстия корпуса редуктора	1,1,1,1		цена по запросу
46	26-29612	SEAL, GEAR HOUSING FLUSHING HOLE SCREW	1,1,1,1		цена по запросу
47	~~10-28634~~ 10-28634	SCREW, GREASE FILLER AND VENT HOLE	2,2,2,2		цена по запросу
48	~~12-20260~~ 12-20260	WASHER, GREASE FILLER AND VNET HOLE SCREW	2,2,2,2		цена по запросу
-	2470A4	редуктор в сборе (длинный вал)	1,1,,		снято с производства
-	~~1626-2470A18~~ ~~1626-3238A4~~ 1626-3688A4	редуктор в сборе (короткий вал)	,,1,1		цена по запросу
-	1626-2470A19	редуктор в сборе (длинный вал)	,,1,1		снято с производства
-	1626-2470A3	GEAR HOUSING ASSEMBLY, COMPLETE (SHORT SHAFT) SEE NOTE BEL	1,1,,		снято с производства

1	Art.: 1626-2470A16 Корпус редуктора в сборе Деталей в узле: ,,1,1 снято с производства
1	Art.: ~~1626-2470A1~~ 1626-2470A16 Корпус редуктора в сборе Деталей в узле: 1,1,, снято с производства
2	Art.: ~~31-20231~~ 31-20231 роликовый подшипник вертикального вала Деталей в узле: 1,1,1,1 цена по запросу
3	Art.: ~~16-37728~~ 16-37728 STUD, WATER PUMP BODY AND BASE TO GEAR HOUSING Деталей в узле: 3,3,3,3 цена по запросу
4	Art.: 16-32017 шпилька крепления корпуса редуктора к корпусу вертикального вала Деталей в узле: 2,2,, снято с производства
4	Art.: ~~16-45177~~ 16-45177 шпилька крепления корпуса редуктора к корпусу вертикального вала Деталей в узле: ,,2,2 цена по запросу
5	Art.: 12-45176 шайба шпильки корпуса редуктора Деталей в узле: 2,2,2,2 160 руб.
6	Art.: ~~38071~~ 92815 пластина держателя уплотнения выпускной трубы Деталей в узле: 1,1,1,1 3290 руб.
7	Art.: ~~37721~~ 37721001 уплотнение выпускной трубы Деталей в узле: 1,1,1,1 1230 руб.
8	Art.: 43-20834 ведущая шестерня вертикального вала Деталей в узле: 1,1,1,1 снято с производства
9	Art.: 14-29163 стопорная шайба винта ведущей шестерни Деталей в узле: 1,1,1,1 снято с производства
10	Art.: 10-20925 винт крепления ведущей шестерни к вертикальному валу Деталей в узле: 1,1,1,1 снято с производства
11	Art.: ~~32008~~ 56622A1 нижний вал механизма переключения передач Деталей в узле: 1,1,1,1 цена по запросу
12	Art.: ~~18-20233~~ 18-20233 фиксирующий зажим вала механизма переключения передач Деталей в узле: 1,1,1,1 цена по запросу
13	Art.: 25-25439 уплотнительное кольцо вкладыша вала механизма переключения передач Деталей в узле: 1,1,1,1 210 руб.
14	Art.: ~~23-38993A2~~ 23-46284A1 вкладыш вала механизма переключения передач в сборе Деталей в узле: ,,1,1 снято с производства
14	Art.: ~~23-28374A1~~ ~~23-38993A2~~ 23-46284A1 вкладыш вала механизма переключения передач в сборе Деталей в узле: 1,1,, снято с производства
15	Art.: ~~26-31249~~ 26-31249 сальник вкладыша вала механизма переключения передач Деталей в узле: 1,1,1,1 цена по запросу
16	Art.: 12-31266 резиновая шайба вкладыша вала механизма переключения передач Деталей в узле: ,,1,1 120 руб.
17	Art.: ~~25138~~ 52918 нижний кулачок фиксации заднего хода Деталей в узле: 1,1,1,1 снято с производства
18	Art.: ~~29823~~ 52919 верхний кулачок фиксации заднего хода Деталей в узле: 1,1,1,1 снято с производства
19	Art.: 45-38467 вертикальный вал (длинный) Деталей в узле: 1,1,1,1 снято с производства
19	Art.: 45-38466 вертикальный вал (короткий) Деталей в узле: 1,1,1,1 снято с производства
20	Art.: 15-20929A1 SHIM, BEARING TO GEAR HOUSING Деталей в узле: AR,AR,AR,A снято с производства
21	Art.: ~~30-20861~~ 30-20861 шариковый подшипник ведущего вала Деталей в узле: 1,1,1,1 цена по запросу
22	Art.: 53-29116 стопорное кольцо фиксации шарикового подшипника Деталей в узле: 1,1,1,1 снято с производства
23	Art.: 15-20929A1 регулировочная прокладка между подшипником и основой водяного насоса Деталей в узле: AR,AR,AR,A снято с производства
24	Art.: 27-32771 прокладка между основой водяного насоса и корпусом редуктора Деталей в узле: 1,1,1,1 320 руб.
25	Art.: 25-26855 уплотнительное кольцо основы водяного насоса Деталей в узле: 1,1,1,1 300 руб.
26	Art.: 46-39531A1 основание водяного насоса в сборе Деталей в узле: ,,1,1 снято с производства
26	Art.: ~~46-32766A1~~ 46-39531A1 основание водяного насоса в сборе Деталей в узле: 1,1,, снято с производства
27	Art.: ~~26-26782~~ 26-26782 сальник основы водяного насоса Деталей в узле: ,,1,1 цена по запросу
28	Art.: ~~26-23300~~ 26-23300 сальник основы водяного насоса Деталей в узле: 1,1,1,1 цена по запросу
29	Art.: 17-35973 DOWEL PIN, WATER PUMP BASE TO WATER PUMP BODY Деталей в узле: 2,2,2,2 180 руб.
30	Art.: ~~27-32769~~ 27-32769 GASKET, LOWER - WATER PUMP BASE TO FACE PLATE Деталей в узле: 1,1,1,1 цена по запросу
31	Art.: 32768 PLATE, FACE - WATER PUMP BASE TO WATER PUMP BODY Деталей в узле: 1,1,1,1 370 руб.
32	Art.: ~~27-32770~~ 27-32770 GASKET, UPPER - FACE PLACE TO WATER PUMP BODY Деталей в узле: 1,1,1,1 цена по запросу
33	Art.: ~~47-20268~~ 47-20268 Крыльчатка водяного насоса Деталей в узле: 1,1,1,1 цена по запросу
34	Art.: ~~17-23733~~ 17-23733 PIN, IMPELLER DRIVE Деталей в узле: 1,1,1,1 цена по запросу
35	Art.: 26-25192 SEAL, WATER PUMP BODY TO WATER TUBE (USE THRU SERIAL #18112 Деталей в узле: 1,1,1,1 снято с производства
35	Art.: 26-38452 SEAL, WATER PUMP BODY TO WATER TUBE STARTED WITH SERIAL # (SERIAL 00000000-01811268) Деталей в узле: 1,1,, 470 руб.
36	Art.: 12-38453 WASHER, CUPPED - WATER TUBE SEAL (SERIAL 01811269-09999999) Деталей в узле: 1,1,1,1 160 руб.
37	Art.: ~~46-32767A1~~ ~~46-60366A1~~ 46-60366Q1 Корпус водяной помпы в сборе (SERIAL 01811269-09999999) Деталей в узле: 1,1,1,1 12560 руб.
38	Art.: 32001 INSER, WATER PUMP BODY Деталей в узле: 1,1,1,1 снято с производства
39	Art.: 26-32121 сальник корпуса водяного насоса Деталей в узле: 1,1,1,1 цена по запросу
40	Art.: 13-26992 LOCKWASHER, WATER PUMP BODY AND BASE STUDS Деталей в узле: 3,3,3,3 90 руб.
41	Art.: 11-29598 гайка для шпилек крепления корпуса водяного насоса к основе Деталей в узле: 3,3,3,3 270 руб.
42	Art.: 25-20273 RING, RUBBER - CENTRIFUGAL SLINGER Деталей в узле: 1,1,1,1 170 руб.
43	Art.: 25-29619 верхнее уплотнительное кольцо вертикального вала Деталей в узле: 1,1,1,1 210 руб.
44	Art.: 10-29608 винт промывочного отверчтия корпуса редуктора Деталей в узле: 1,1,1,1 снято с производства
45	Art.: 27-29586 прокладка винта промывочного отверстия корпуса редуктора Деталей в узле: 1,1,1,1 цена по запросу
46	Art.: 26-29612 SEAL, GEAR HOUSING FLUSHING HOLE SCREW Деталей в узле: 1,1,1,1 цена по запросу
47	Art.: ~~10-28634~~ 10-28634 SCREW, GREASE FILLER AND VENT HOLE Деталей в узле: 2,2,2,2 цена по запросу
48	Art.: ~~12-20260~~ 12-20260 WASHER, GREASE FILLER AND VNET HOLE SCREW Деталей в узле: 2,2,2,2 цена по запросу
-	Art.: 2470A4 редуктор в сборе (длинный вал) Деталей в узле: 1,1,, снято с производства
-	Art.: ~~1626-2470A18~~ ~~1626-3238A4~~ 1626-3688A4 редуктор в сборе (короткий вал) Деталей в узле: ,,1,1 цена по запросу
-	Art.: 1626-2470A19 редуктор в сборе (длинный вал) Деталей в узле: ,,1,1 снято с производства
-	Art.: 1626-2470A3 GEAR HOUSING ASSEMBLY, COMPLETE (SHORT SHAFT) SEE NOTE BEL Деталей в узле: 1,1,, снято с производства
