MERC 115

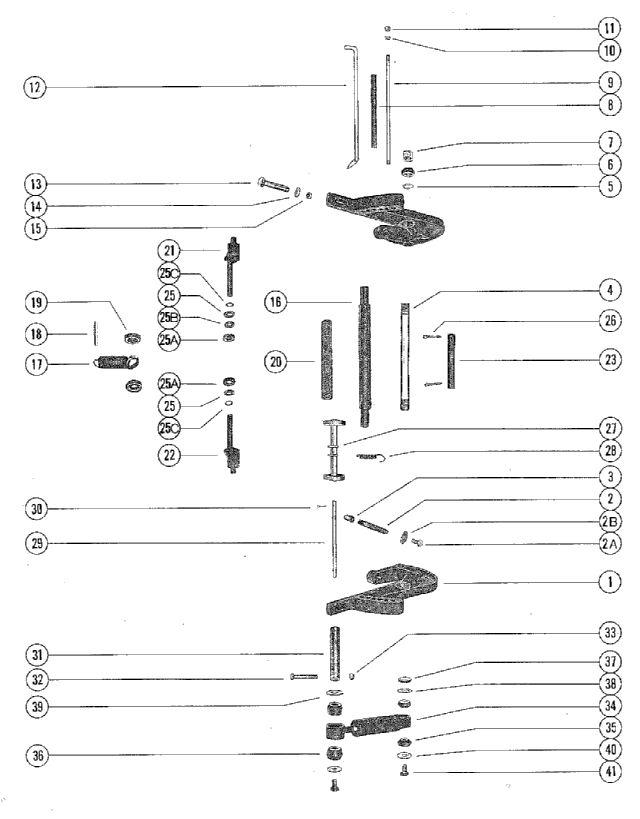

кронштейн крепления двигателя и фиксатор заднего хода

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1440-6625A3 1440-7374A2 1440-8394A1	кронштейн крепления двигателя в сборе	2		снято с производства
2	10-78492A1	струбцинный винт с откидной ручкой в сборе	2		снято с производства
2A	10-78495	винт присоединения шайбы	2		цена по запросу
2B	12-78493	шайба струбцинного винта с откидной ручкой	2		снято с производства
3	75043	крышка струбцинного винта с откидной ручкой	2		снято с производства
4	74528 883067 -8M0035074	TUBE, TILT - CLAMP BRACKET TO SWIVEL BRACKET	1		цена по запросу
5	12-52864	WASHER, CLAMP BRACKET TILT TUBE	2		снято с производства
6	11-56041 11-56041	гайка крепления трубы механизма наклона	2		цена по запросу
7	53078	пластиковая крышка трубы механизма наклона	2		снято с производства
8	23-59624	проставка шпильки кронштейна крепления двигателя	1		снято с производства
9	16-59625	шпилька	1	CLAMP BRACKET (NOT USED WITH FULL POWER TRIM)	снято с производства
10	13-26993	стопорная шайба шпильки кронштейна крепления двигателя	2		цена по запросу
11	11-28770	гайка шпильки кронштейна крепления двигателя	2		360 руб.
12	17-49930A1 17-8M0026068	TITL LOCK PIN ASSEMBLY	1	(NOT USED WITH FULL POWER TRIM)	8970 руб.
13	10-68298	болт крепления кронштейна крепления двигателя	2	(LOWER)	снято с производства
13	10-68299	болт крепления кронштейна крепления двигателя	2	(UPPER)	860 руб.
14	12-68300	WASHER, CLAMP BRACKET BOLT (UPPER)	2		снято с производства
14	12-68410	нижняя шайба болта кронштейна крепления двигателя	2		снято с производства
15	11-68411 11-82670912	гайка болта кронштейна крепления двигателя	4		700 руб.
16	55-28416	PIN, UPPER SHOCK MOUNTING	1		снято с производства
17	28659 28659	SPRING, COIL - SWIVEL BRACKET	1	NOT USED WITH FULL POWER TRI	цена по запросу
18	17-38311	PIN, COIL SPRING MOUNTING	1	NOT USED WITH FULL POWER TRI	снято с производства
19	23-28688	SPACER, RUBBER - COIL SPRING POSITIONING	2	NOT USED WITH FULL POWER TRI	снято с производства
20	63473	Труба	1	CUSHION - SHOCK PIN (USED WITH FULL POWER TRIM)	снято с производства
21	76386	TILT LOCK ASSEMBLY (STARBOARD)	1		снято с производства
22	76385 76385T	TILT LOCK ASSEMBLY (PORT)	1		снято с производства
23	76387 79659	TUBE, TILT LOCK	1		снято с производства
25	13-69150	шайба	1	WAVE - TILT LOCK (STARBOARD SIDE ONLY)	500 руб.
25A	26-22734	OIL SEAL, SWIVEL BRACKET (TILT LOCK)	2		снято с производства
25B	12-76388	WASHER, TILT LOCK (STARBOARD SIDE ONLY)	1		снято с производства
25C	25-62702 25-627021	"O" RING, TILT LOCK	2		190 руб.
26	18-47959	COTTER PIN, TILT LOCK	2		500 руб.
27	70692 87431	фиксатор заднего хода в сборе	1	NOT USED WITH FULL POWER TRIM	снято с производства
28	24-78203A1 24-78203A2	пружина растяжения фиксатора заднего хода	1	NOT USED WITH FULL POWER TRIM	снято с производства
29	56349	SHAFT, REVERSE LOCK PIVOT	1	NOT USED WITH FULL POWER TRIM	снято с производства
30	18-45882	шплинт крепления фиксатора заднего хода к валу	1	NOT USED WITH FULL POWER TRIM	520 руб.
31	55-28414	PIN, LOWER SHOCK MOUNTING	2		снято с производства
32	10-21937	SCREW, LOWER SHOCK PIN	2		цена по запросу
33	11-46887 11-46887	NUT, LOWER SHOCK PIN SCREW	2		цена по запросу
34	55-58780A2 55-58780A3 55-58780A7	SHOCK ABSORBER	2	NOT USED WITH FULL POWER TRIM	снято с производства
35	23-32171	BUSHING, RUBBER - SHOCK ABSORBER (UPPER)	4	NOT USED WITH FULL POWER TRIM	снято с производства
36	23-28198	BUHING, RUBBER - SHOCK ABSORBER (LOWER)	4	NOT USED WITH FULL POWER TRIM	снято с производства
37	23-73203	проставка	2	UPPER SHOCK BUSHING TO CLAMP BRACKET	снято с производства
38	12-28196	WASHER, UPPER BUSHING RETAINER (INNER)	2		снято с производства
39	12-59378	WASHER, LOWER BUSHING RETAINER (INNER)	2		снято с производства
40	12-69374	шайба	4	UPPER AND LOWER BUSHING RETAINER (OUTER)	снято с производства
41	10-69375	SCREW, UPPER AND LOWER SHOCK MOUNTING PIN	4		снято с производства

1	Art.: 1440-6625A3 1440-7374A2 1440-8394A1 кронштейн крепления двигателя в сборе Деталей в узле: 2 снято с производства
2	Art.: 10-78492A1 струбцинный винт с откидной ручкой в сборе Деталей в узле: 2 снято с производства
2A	Art.: 10-78495 винт присоединения шайбы Деталей в узле: 2 цена по запросу
2B	Art.: 12-78493 шайба струбцинного винта с откидной ручкой Деталей в узле: 2 снято с производства
3	Art.: 75043 крышка струбцинного винта с откидной ручкой Деталей в узле: 2 снято с производства
4	Art.: 74528 883067 -8M0035074 TUBE, TILT - CLAMP BRACKET TO SWIVEL BRACKET Деталей в узле: 1 цена по запросу
5	Art.: 12-52864 WASHER, CLAMP BRACKET TILT TUBE Деталей в узле: 2 снято с производства
6	Art.: 11-56041 11-56041 гайка крепления трубы механизма наклона Деталей в узле: 2 цена по запросу
7	Art.: 53078 пластиковая крышка трубы механизма наклона Деталей в узле: 2 снято с производства
8	Art.: 23-59624 проставка шпильки кронштейна крепления двигателя Деталей в узле: 1 снято с производства
9	Art.: 16-59625 шпилька (CLAMP BRACKET (NOT USED WITH FULL POWER TRIM)) Деталей в узле: 1 снято с производства
10	Art.: 13-26993 стопорная шайба шпильки кронштейна крепления двигателя Деталей в узле: 2 цена по запросу
11	Art.: 11-28770 гайка шпильки кронштейна крепления двигателя Деталей в узле: 2 360 руб.
12	Art.: 17-49930A1 17-8M0026068 TITL LOCK PIN ASSEMBLY ((NOT USED WITH FULL POWER TRIM)) Деталей в узле: 1 8970 руб.
13	Art.: 10-68298 болт крепления кронштейна крепления двигателя ((LOWER)) Деталей в узле: 2 снято с производства
13	Art.: 10-68299 болт крепления кронштейна крепления двигателя ((UPPER)) Деталей в узле: 2 860 руб.
14	Art.: 12-68300 WASHER, CLAMP BRACKET BOLT (UPPER) Деталей в узле: 2 снято с производства
14	Art.: 12-68410 нижняя шайба болта кронштейна крепления двигателя Деталей в узле: 2 снято с производства
15	Art.: 11-68411 11-82670912 гайка болта кронштейна крепления двигателя Деталей в узле: 4 700 руб.
16	Art.: 55-28416 PIN, UPPER SHOCK MOUNTING Деталей в узле: 1 снято с производства
17	Art.: 28659 28659 SPRING, COIL - SWIVEL BRACKET (NOT USED WITH FULL POWER TRI) Деталей в узле: 1 цена по запросу
18	Art.: 17-38311 PIN, COIL SPRING MOUNTING (NOT USED WITH FULL POWER TRI) Деталей в узле: 1 снято с производства
19	Art.: 23-28688 SPACER, RUBBER - COIL SPRING POSITIONING (NOT USED WITH FULL POWER TRI) Деталей в узле: 2 снято с производства
20	Art.: 63473 Труба (CUSHION - SHOCK PIN (USED WITH FULL POWER TRIM)) Деталей в узле: 1 снято с производства
21	Art.: 76386 TILT LOCK ASSEMBLY (STARBOARD) Деталей в узле: 1 снято с производства
22	Art.: 76385 76385T TILT LOCK ASSEMBLY (PORT) Деталей в узле: 1 снято с производства
23	Art.: 76387 79659 TUBE, TILT LOCK Деталей в узле: 1 снято с производства
25	Art.: 13-69150 шайба (WAVE - TILT LOCK (STARBOARD SIDE ONLY)) Деталей в узле: 1 500 руб.
25A	Art.: 26-22734 OIL SEAL, SWIVEL BRACKET (TILT LOCK) Деталей в узле: 2 снято с производства
25B	Art.: 12-76388 WASHER, TILT LOCK (STARBOARD SIDE ONLY) Деталей в узле: 1 снято с производства
25C	Art.: 25-62702 25-627021 "O" RING, TILT LOCK Деталей в узле: 2 190 руб.
26	Art.: 18-47959 COTTER PIN, TILT LOCK Деталей в узле: 2 500 руб.
27	Art.: 70692 87431 фиксатор заднего хода в сборе (NOT USED WITH FULL POWER TRIM) Деталей в узле: 1 снято с производства
28	Art.: 24-78203A1 24-78203A2 пружина растяжения фиксатора заднего хода (NOT USED WITH FULL POWER TRIM) Деталей в узле: 1 снято с производства
29	Art.: 56349 SHAFT, REVERSE LOCK PIVOT (NOT USED WITH FULL POWER TRIM) Деталей в узле: 1 снято с производства
30	Art.: 18-45882 шплинт крепления фиксатора заднего хода к валу (NOT USED WITH FULL POWER TRIM) Деталей в узле: 1 520 руб.
31	Art.: 55-28414 PIN, LOWER SHOCK MOUNTING Деталей в узле: 2 снято с производства
32	Art.: 10-21937 SCREW, LOWER SHOCK PIN Деталей в узле: 2 цена по запросу
33	Art.: 11-46887 11-46887 NUT, LOWER SHOCK PIN SCREW Деталей в узле: 2 цена по запросу
34	Art.: 55-58780A2 55-58780A3 55-58780A7 SHOCK ABSORBER (NOT USED WITH FULL POWER TRIM) Деталей в узле: 2 снято с производства
35	Art.: 23-32171 BUSHING, RUBBER - SHOCK ABSORBER (UPPER) (NOT USED WITH FULL POWER TRIM) Деталей в узле: 4 снято с производства
36	Art.: 23-28198 BUHING, RUBBER - SHOCK ABSORBER (LOWER) (NOT USED WITH FULL POWER TRIM) Деталей в узле: 4 снято с производства
37	Art.: 23-73203 проставка (UPPER SHOCK BUSHING TO CLAMP BRACKET) Деталей в узле: 2 снято с производства
38	Art.: 12-28196 WASHER, UPPER BUSHING RETAINER (INNER) Деталей в узле: 2 снято с производства
39	Art.: 12-59378 WASHER, LOWER BUSHING RETAINER (INNER) Деталей в узле: 2 снято с производства
40	Art.: 12-69374 шайба (UPPER AND LOWER BUSHING RETAINER (OUTER)) Деталей в узле: 4 снято с производства
41	Art.: 10-69375 SCREW, UPPER AND LOWER SHOCK MOUNTING PIN Деталей в узле: 4 снято с производства
