KF9, KG9, MARK 40

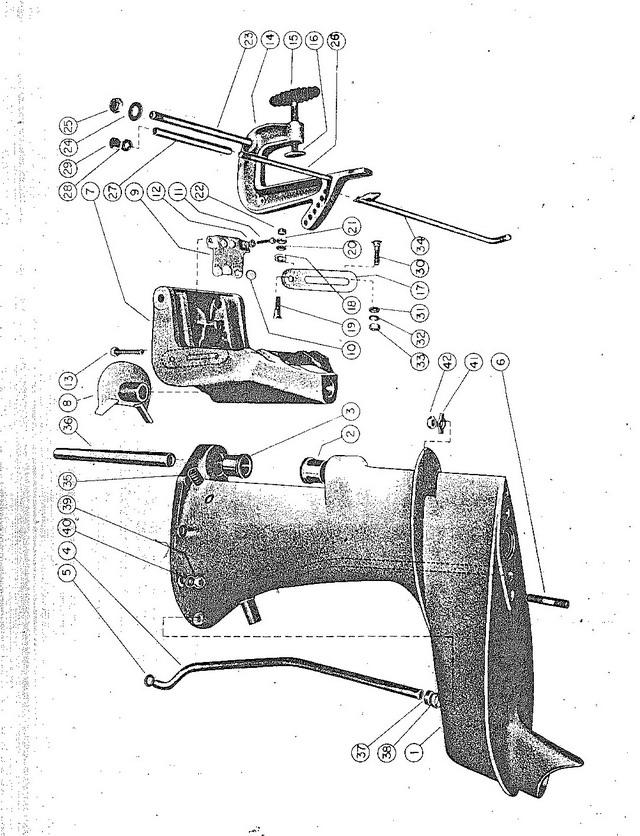

DRIVE SHAFT HOUSING-CLAMP AND SWIVEL BRACKET

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1519-788A1	Корпус вертикального вала в сборе	1,1,1,1		снято с производства
2	23-20196	BUSHING, SWIVEL PIN-LOWER	1,1,1,1		снято с производства
3	23-20199	BUSHING, SWIVEL PIN-UPPER	1,1,1,1		снято с производства
4	32-24345	впускня водяная труба	1,1,1,1		снято с производства
5	~~25-20195~~ 25-201951	"O"RING, WATER INLET TUBE	1,1,1,1		170 руб.
6	16-24343	шпилька крепления корпуса вертикального вала к корпусу редуктора	1,1,1,1		снято с производства
7	1412-697	поворотный кронштейн	,,1,1		снято с производства
8	20204	DISC,CO-PILOT	1,1,1,1		снято с производства
9	24369A1	пластина зажима в сборе	1,1,1,1		снято с производства
10	20203	DISC, FRICTION-CLAMP PLATE	3,3,3,3		930 руб.
11	~~10-20474~~ 10-20474	винт крепления пластины зажима	2,2,2,2		цена по запросу
12	13-20147	стопорная шайба винта крепления пластины зажима	2,2,2,2		цена по запросу
13	~~10-21962~~ 10-21962	SCREW, CO-PILOT TENSION ADJUSTING	1,1,1,1		цена по запросу
14	1400-150A1	кронштейн крепления двигателя в сборе	,,,2		снято с производства
14	1400-859A1	кронштейн крепления двигателя в сборе	,,2,		снято с производства
15	~~22477~~ 22477A4	струбцинный винт с откидной ручкой в сборе	,,2,2		снято с производства
15	24407	струбцинный винт с откидной ручкой в сборе	2,2,,		снято с производства
16	~~12-20214~~ 12-20214	шайба струбцинного винта с откидной ручкой	2,2,2,2		цена по запросу
17	20215	LEVER, TILT STOP	,,2,2		снято с производства
18	23-20216	SPACER, TILT STOP LEVER	,,2,2		снято с производства
19	10-20217	SCREW, TILT STOP LEVER ANCHOR	,,2,2		снято с производства
20	12-20028	WASHER, LEVER ANCHOR SCREW	,,2,2		220 руб.
21	~~13-20924~~ 13-20924	LOCKWASHER, LEVER ANCHOR SCREW	,,2,2		цена по запросу
22	11-20088	NUT, LEVER ANCHOR SCREW	,,2,2		снято с производства
23	16-20218	шпилька крепления кронштейна крепления двигателя к поворотному кронштейну	,,1,1		снято с производства
24	15-20219	SHIM, CLAMP BRACKET TO SWIVEL BRACKET	,,2,2		снято с производства
25	~~11-20220~~ 11-82671317	гайка шпильки крепления кронштейна крепления двигателя к поворотному кронштейну	,,2,2		390 руб.
26	~~16-20221~~ 16-20221	шпилька кронштейна крепления двигателя	,,1,1		цена по запросу
27	~~23-20222~~ 23-20222	проставка шпильки кронштейна крепления двигателя	,,1,1		цена по запросу
28	~~13-20223~~ 13-20223	стопорная шайба шпильки кронштейна крепления двигателя	,,2,2		цена по запросу
29	~~11-20083~~ 11-20083	гайка шпильки кронштейна крепления двигателя	,,2,2		цена по запросу
30	~~10-20224~~ 10-20224	SCREW, TILT STOP LEVER RETAINING	,,2,2		цена по запросу
31	12-20028	WASHER, TILT STOP LVERE RETAINING SCREW	,,2,2		220 руб.
32	~~13-20924~~ 13-20924	LOCKWASHER, TILT STOP LEVER RETAINING SCREW	,,2,2		цена по запросу
33	11-20088	NUT, TIOLT STOP LEVER RETAINING SCREW	,,2,2		снято с производства
34	~~17-20225~~ 17-30146A1	PIN, TILT LOCK	,,1,1		снято с производства
34	17-23991	PIN, TILT LOCK	1,1,,		снято с производства
35	24-20229	SPRING, CO-PILOT	2,2,2,2		снято с производства
36	17-20230	PIN, SWIVEL	1,1,1,1		снято с производства
37	12-20684	WASHER,, RUBBER-WATER TUBE SEALING	1,1,1,1		620 руб.
38	12-21904	WASHER, WATER TUBE	1,1,1,1		снято с производства
39	~~11-20083~~ 11-20083	NUT, POWERHEAD TO DRIVE SHAFT HOUSING STUD	8,8,8,8		цена по запросу
40	12-20084	WASHER, POWERHEAD TO DRIVE SHAFT HOUSING STUD	8,8,8,8		340 руб.
41	14-20306	TAB WASHER, DRIVE SHAFT HOUSING TO GEAR HOUSING STUD	1,1,1,1		снято с производства
42	11-20101	NUT, DRIVE SHAFT HOUSING TO GEAR HOUSING STUD	1,1,1,1		снято с производства
-	20203	DISC, FRICTION-SWIVEL BRACKET	3,3,3,3		930 руб.
-	1423-794	поворотный кронштейн	1,1,,		снято с производства
-	15-24370	SHIM, CLAMP BRACKET TO SWIVEL BRACKET	2,2,,		снято с производства
-	24344	JET, EXHAUST	1,1,,		снято с производства
-	1426-797A1	кронштейн крепления двигателя в сборе	1,1,1,1		снято с производства
-	10-21091	SCREW, CLAMP BRACKET TO CLAMP BRACKET-UPPER	2,2,,		снято с производства
-	16-24379	STUD, SWIVEL BRACKET SUPPORT	1,1,,		снято с производства
-	16-24379A1	TILT LOCK STUD ASSEMBLY	1,1,,		снято с производства
-	~~11-21528~~ 11-21528	NUT, SWIVEL BRACKET SUPPORT STUD	2,2,,		цена по запросу
-	11-20101	NUT, LOWER CLAMP BRACKET SCREW	1,1,,		снято с производства
-	12-20084	WASHER, SSWIVEL BRACKET SUPPORT STUD	2,2,,		340 руб.
-	13-20758	LOCKWASHER, LOWER CLAMP BRACKET SCREW	1,1,,		снято с производства
-	11-20088	NUT, UPPER CLAMP BRACKET SCREW	2,2,,		снято с производства
-	13-20147	LOCKWASHER, UPPER CLAMP BRACKET SCREW	2,2,,		цена по запросу
-	10-24217	SCREW, CLAMP BRACKET TO CLAMP BRACKET-LOWER	1,1,,		снято с производства
-	16-20221A1	TILT LOCK STUD ASSEMBLY	,,1,1		снято с производства

1	Art.: 1519-788A1 Корпус вертикального вала в сборе Деталей в узле: 1,1,1,1 снято с производства
2	Art.: 23-20196 BUSHING, SWIVEL PIN-LOWER Деталей в узле: 1,1,1,1 снято с производства
3	Art.: 23-20199 BUSHING, SWIVEL PIN-UPPER Деталей в узле: 1,1,1,1 снято с производства
4	Art.: 32-24345 впускня водяная труба Деталей в узле: 1,1,1,1 снято с производства
5	Art.: ~~25-20195~~ 25-201951 "O"RING, WATER INLET TUBE Деталей в узле: 1,1,1,1 170 руб.
6	Art.: 16-24343 шпилька крепления корпуса вертикального вала к корпусу редуктора Деталей в узле: 1,1,1,1 снято с производства
7	Art.: 1412-697 поворотный кронштейн Деталей в узле: ,,1,1 снято с производства
8	Art.: 20204 DISC,CO-PILOT Деталей в узле: 1,1,1,1 снято с производства
9	Art.: 24369A1 пластина зажима в сборе Деталей в узле: 1,1,1,1 снято с производства
10	Art.: 20203 DISC, FRICTION-CLAMP PLATE Деталей в узле: 3,3,3,3 930 руб.
11	Art.: ~~10-20474~~ 10-20474 винт крепления пластины зажима Деталей в узле: 2,2,2,2 цена по запросу
12	Art.: 13-20147 стопорная шайба винта крепления пластины зажима Деталей в узле: 2,2,2,2 цена по запросу
13	Art.: ~~10-21962~~ 10-21962 SCREW, CO-PILOT TENSION ADJUSTING Деталей в узле: 1,1,1,1 цена по запросу
14	Art.: 1400-150A1 кронштейн крепления двигателя в сборе Деталей в узле: ,,,2 снято с производства
14	Art.: 1400-859A1 кронштейн крепления двигателя в сборе Деталей в узле: ,,2, снято с производства
15	Art.: ~~22477~~ 22477A4 струбцинный винт с откидной ручкой в сборе Деталей в узле: ,,2,2 снято с производства
15	Art.: 24407 струбцинный винт с откидной ручкой в сборе Деталей в узле: 2,2,, снято с производства
16	Art.: ~~12-20214~~ 12-20214 шайба струбцинного винта с откидной ручкой Деталей в узле: 2,2,2,2 цена по запросу
17	Art.: 20215 LEVER, TILT STOP Деталей в узле: ,,2,2 снято с производства
18	Art.: 23-20216 SPACER, TILT STOP LEVER Деталей в узле: ,,2,2 снято с производства
19	Art.: 10-20217 SCREW, TILT STOP LEVER ANCHOR Деталей в узле: ,,2,2 снято с производства
20	Art.: 12-20028 WASHER, LEVER ANCHOR SCREW Деталей в узле: ,,2,2 220 руб.
21	Art.: ~~13-20924~~ 13-20924 LOCKWASHER, LEVER ANCHOR SCREW Деталей в узле: ,,2,2 цена по запросу
22	Art.: 11-20088 NUT, LEVER ANCHOR SCREW Деталей в узле: ,,2,2 снято с производства
23	Art.: 16-20218 шпилька крепления кронштейна крепления двигателя к поворотному кронштейну Деталей в узле: ,,1,1 снято с производства
24	Art.: 15-20219 SHIM, CLAMP BRACKET TO SWIVEL BRACKET Деталей в узле: ,,2,2 снято с производства
25	Art.: ~~11-20220~~ 11-82671317 гайка шпильки крепления кронштейна крепления двигателя к поворотному кронштейну Деталей в узле: ,,2,2 390 руб.
26	Art.: ~~16-20221~~ 16-20221 шпилька кронштейна крепления двигателя Деталей в узле: ,,1,1 цена по запросу
27	Art.: ~~23-20222~~ 23-20222 проставка шпильки кронштейна крепления двигателя Деталей в узле: ,,1,1 цена по запросу
28	Art.: ~~13-20223~~ 13-20223 стопорная шайба шпильки кронштейна крепления двигателя Деталей в узле: ,,2,2 цена по запросу
29	Art.: ~~11-20083~~ 11-20083 гайка шпильки кронштейна крепления двигателя Деталей в узле: ,,2,2 цена по запросу
30	Art.: ~~10-20224~~ 10-20224 SCREW, TILT STOP LEVER RETAINING Деталей в узле: ,,2,2 цена по запросу
31	Art.: 12-20028 WASHER, TILT STOP LVERE RETAINING SCREW Деталей в узле: ,,2,2 220 руб.
32	Art.: ~~13-20924~~ 13-20924 LOCKWASHER, TILT STOP LEVER RETAINING SCREW Деталей в узле: ,,2,2 цена по запросу
33	Art.: 11-20088 NUT, TIOLT STOP LEVER RETAINING SCREW Деталей в узле: ,,2,2 снято с производства
34	Art.: ~~17-20225~~ 17-30146A1 PIN, TILT LOCK Деталей в узле: ,,1,1 снято с производства
34	Art.: 17-23991 PIN, TILT LOCK Деталей в узле: 1,1,, снято с производства
35	Art.: 24-20229 SPRING, CO-PILOT Деталей в узле: 2,2,2,2 снято с производства
36	Art.: 17-20230 PIN, SWIVEL Деталей в узле: 1,1,1,1 снято с производства
37	Art.: 12-20684 WASHER,, RUBBER-WATER TUBE SEALING Деталей в узле: 1,1,1,1 620 руб.
38	Art.: 12-21904 WASHER, WATER TUBE Деталей в узле: 1,1,1,1 снято с производства
39	Art.: ~~11-20083~~ 11-20083 NUT, POWERHEAD TO DRIVE SHAFT HOUSING STUD Деталей в узле: 8,8,8,8 цена по запросу
40	Art.: 12-20084 WASHER, POWERHEAD TO DRIVE SHAFT HOUSING STUD Деталей в узле: 8,8,8,8 340 руб.
41	Art.: 14-20306 TAB WASHER, DRIVE SHAFT HOUSING TO GEAR HOUSING STUD Деталей в узле: 1,1,1,1 снято с производства
42	Art.: 11-20101 NUT, DRIVE SHAFT HOUSING TO GEAR HOUSING STUD Деталей в узле: 1,1,1,1 снято с производства
-	Art.: 20203 DISC, FRICTION-SWIVEL BRACKET Деталей в узле: 3,3,3,3 930 руб.
-	Art.: 1423-794 поворотный кронштейн Деталей в узле: 1,1,, снято с производства
-	Art.: 15-24370 SHIM, CLAMP BRACKET TO SWIVEL BRACKET Деталей в узле: 2,2,, снято с производства
-	Art.: 24344 JET, EXHAUST Деталей в узле: 1,1,, снято с производства
-	Art.: 1426-797A1 кронштейн крепления двигателя в сборе Деталей в узле: 1,1,1,1 снято с производства
-	Art.: 10-21091 SCREW, CLAMP BRACKET TO CLAMP BRACKET-UPPER Деталей в узле: 2,2,, снято с производства
-	Art.: 16-24379 STUD, SWIVEL BRACKET SUPPORT Деталей в узле: 1,1,, снято с производства
-	Art.: 16-24379A1 TILT LOCK STUD ASSEMBLY Деталей в узле: 1,1,, снято с производства
-	Art.: ~~11-21528~~ 11-21528 NUT, SWIVEL BRACKET SUPPORT STUD Деталей в узле: 2,2,, цена по запросу
-	Art.: 11-20101 NUT, LOWER CLAMP BRACKET SCREW Деталей в узле: 1,1,, снято с производства
-	Art.: 12-20084 WASHER, SSWIVEL BRACKET SUPPORT STUD Деталей в узле: 2,2,, 340 руб.
-	Art.: 13-20758 LOCKWASHER, LOWER CLAMP BRACKET SCREW Деталей в узле: 1,1,, снято с производства
-	Art.: 11-20088 NUT, UPPER CLAMP BRACKET SCREW Деталей в узле: 2,2,, снято с производства
-	Art.: 13-20147 LOCKWASHER, UPPER CLAMP BRACKET SCREW Деталей в узле: 2,2,, цена по запросу
-	Art.: 10-24217 SCREW, CLAMP BRACKET TO CLAMP BRACKET-LOWER Деталей в узле: 1,1,, снято с производства
-	Art.: 16-20221A1 TILT LOCK STUD ASSEMBLY Деталей в узле: ,,1,1 снято с производства
