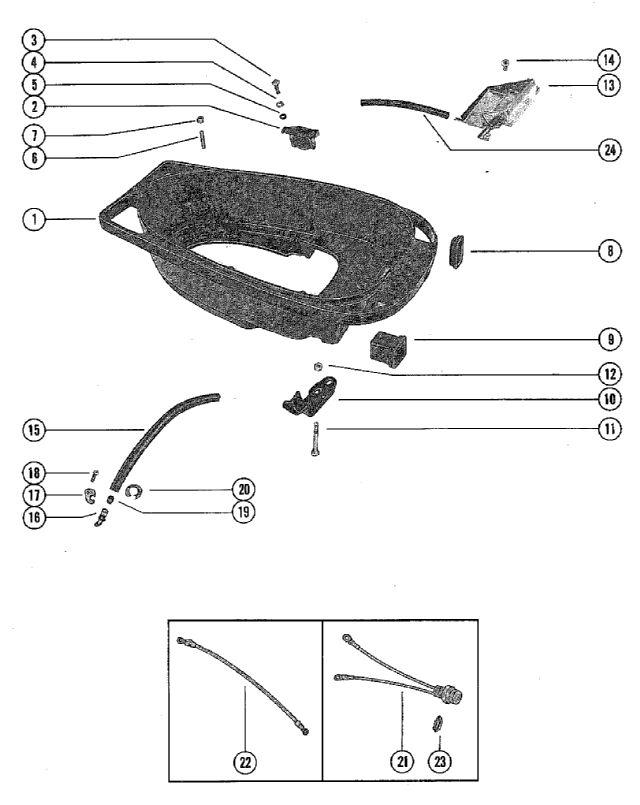

Нижняя часть колпака в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~2116-5761A1~~ ~~2116-7715A1~~ 2116-7715A4	Нижняя часть колпака в сборе	1		снято с производства
2	57786	COVER, PLUG-BOTTOM COWL HARNESS HOLE	1	REMOVE-NOT REQUIRED ON ELECTRIC ENGINE	снято с производства
3	10-45862	SCREW, PLUG COVER TO BOTTOM COWL	2	REMOVE-NOT REQUIRED ON ELECTRIC ENGINE	120 руб.
4	13-26996	LOCKWASHER, PLUG COVER SCREW	2	REMOVE-NOT REQUIRED ON ELECTRIC ENGINE	110 руб.
5	~~12-20128~~ 12-847883	WASHER, PLUG COVER SCREW	2	REMOVE-NOT REQUIRED ON ELECTRIC ENGINE	480 руб.
6	16-68169	шпилька	4	BOTTOM COWL TO REAR SUPPORT BRACKET	снято с производства
7	11-35888	NUT, BOTTOM COWL STUD	4		730 руб.
8	37695	BOOT, CONTROL CABLE	1		снято с производства
9	37637	BOOT, FUEL CONNECTOR	1		снято с производства
10	37692	SUPPORT, EXTERNAL WIRING HARNESS-ELECTRIC	1		снято с производства
11	10-67916	SCREW, HARNESS SUPPORT TO BOTTOM COWL (2")	2		880 руб.
12	~~11-46887~~ 11-46887	NUT, HARNESS SUPPORT SCREW	2		цена по запросу
13	72466	DRIP TRAY	1		снято с производства
14	10-45409	SCREW, DRIP TRAY TO BOTTOM COWL (1/2")	3		снято с производства
15	~~32-34395A1~~ ~~32-99127109~~ 32-830756109	HOSE, TELL TALE HOSE TO BOTTOM COWL (14")	1		цена по запросу
16	69791	NOZZLE, TELL TALE HOSE TO BOTTOM COWL	1		850 руб.
17	66849	CLAMP, NOZZLE-TELL TALE	1		снято с производства
18	10-48408	SCREW, NOZZLE CLAMP TO BOTTOM COWL (1/2")	1		210 руб.
19	~~23-75920~~ 23-75920	SLEEVE, TELL TALE NOZZLE	1		цена по запросу
20	54-68424	CLAMP, TELL TALE NOZZLE	2		снято с производства
21	~~87-69508A4~~ ~~87-69508A8~~ 87-69508A29	STOP SWITCH ASSEMBLY-MANUAL	1		цена по запросу
22	84-62190A8	WIRE ASSEMBLY, STOP SWITCH (ORANGE)	1		снято с производства
23	11-69844	гайка кнопки (выключателя) стоп	1		снято с производства
24	~~32-34395A1~~ ~~32-99127109~~ 32-830756109	HOSE, DRIP TRAY (7 1/2")	1		цена по запросу

1	Art.: ~~2116-5761A1~~ ~~2116-7715A1~~ 2116-7715A4 Нижняя часть колпака в сборе Деталей в узле: 1 снято с производства
2	Art.: 57786 COVER, PLUG-BOTTOM COWL HARNESS HOLE (REMOVE-NOT REQUIRED ON ELECTRIC ENGINE) Деталей в узле: 1 снято с производства
3	Art.: 10-45862 SCREW, PLUG COVER TO BOTTOM COWL (REMOVE-NOT REQUIRED ON ELECTRIC ENGINE) Деталей в узле: 2 120 руб.
4	Art.: 13-26996 LOCKWASHER, PLUG COVER SCREW (REMOVE-NOT REQUIRED ON ELECTRIC ENGINE) Деталей в узле: 2 110 руб.
5	Art.: ~~12-20128~~ 12-847883 WASHER, PLUG COVER SCREW (REMOVE-NOT REQUIRED ON ELECTRIC ENGINE) Деталей в узле: 2 480 руб.
6	Art.: 16-68169 шпилька (BOTTOM COWL TO REAR SUPPORT BRACKET) Деталей в узле: 4 снято с производства
7	Art.: 11-35888 NUT, BOTTOM COWL STUD Деталей в узле: 4 730 руб.
8	Art.: 37695 BOOT, CONTROL CABLE Деталей в узле: 1 снято с производства
9	Art.: 37637 BOOT, FUEL CONNECTOR Деталей в узле: 1 снято с производства
10	Art.: 37692 SUPPORT, EXTERNAL WIRING HARNESS-ELECTRIC Деталей в узле: 1 снято с производства
11	Art.: 10-67916 SCREW, HARNESS SUPPORT TO BOTTOM COWL (2") Деталей в узле: 2 880 руб.
12	Art.: ~~11-46887~~ 11-46887 NUT, HARNESS SUPPORT SCREW Деталей в узле: 2 цена по запросу
13	Art.: 72466 DRIP TRAY Деталей в узле: 1 снято с производства
14	Art.: 10-45409 SCREW, DRIP TRAY TO BOTTOM COWL (1/2") Деталей в узле: 3 снято с производства
15	Art.: ~~32-34395A1~~ ~~32-99127109~~ 32-830756109 HOSE, TELL TALE HOSE TO BOTTOM COWL (14") Деталей в узле: 1 цена по запросу
16	Art.: 69791 NOZZLE, TELL TALE HOSE TO BOTTOM COWL Деталей в узле: 1 850 руб.
17	Art.: 66849 CLAMP, NOZZLE-TELL TALE Деталей в узле: 1 снято с производства
18	Art.: 10-48408 SCREW, NOZZLE CLAMP TO BOTTOM COWL (1/2") Деталей в узле: 1 210 руб.
19	Art.: ~~23-75920~~ 23-75920 SLEEVE, TELL TALE NOZZLE Деталей в узле: 1 цена по запросу
20	Art.: 54-68424 CLAMP, TELL TALE NOZZLE Деталей в узле: 2 снято с производства
21	Art.: ~~87-69508A4~~ ~~87-69508A8~~ 87-69508A29 STOP SWITCH ASSEMBLY-MANUAL Деталей в узле: 1 цена по запросу
22	Art.: 84-62190A8 WIRE ASSEMBLY, STOP SWITCH (ORANGE) Деталей в узле: 1 снято с производства
23	Art.: 11-69844 гайка кнопки (выключателя) стоп Деталей в узле: 1 снято с производства
24	Art.: ~~32-34395A1~~ ~~32-99127109~~ 32-830756109 HOSE, DRIP TRAY (7 1/2") Деталей в узле: 1 цена по запросу
