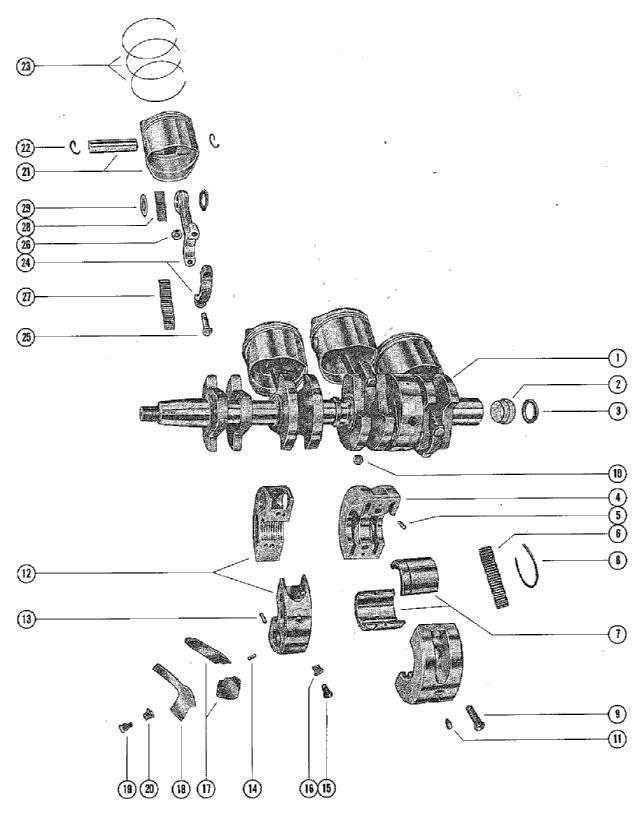

коленчатый вал, поршень и шатун

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	400-4627	Коленчатый вал	1		снято с производства
2	60834A3	CARROER ASSEMBLY, "O" RING	1		снято с производства
3	~~64254~~ 64254001	уплотнительное кольцо опоры	1		380 руб.
4	500-5345A2	центральный коренной вкладыш в сборе	1		снято с производства
5	17-20032	посадочный штифт центрального коренного вкладыша	2		цена по запросу
6	~~29-20046~~ 29-20046T	Игольчатый подшипник	28		снято с производства
7	20047	RACE, OUTER	1		снято с производства
8	53-20048	RING, SNAP - OUTER RACE CLAMPING	1		снято с производства
9	10-20784	SCREW, CENTER MAIN VEARING CLAMPING (1 1/2")	2		снято с производства
10	~~11-46887~~ 11-46887	гайка винта зажима центрального коренного вкладыша	2		цена по запросу
11	17-20379	DOWEL PIN, (STEPPED)	1		снято с производства
12	~~534-3267A18~~ ~~534-3267A25~~ 534-3267T25	MAIN BEARING ASSEMBLY (VALVE TYPE)	2		50250 руб.
13	17-20032	посадочный штифт коренного вкладыша	4		цена по запросу
14	17-65855	DOWEL PIN, REED LOCATING	16		530 руб.
15	10-45775	винт зажима коренного вкладыша (9/16")	4		снято с производства
16	11-45774	гайка винта зажима коренного вкладыша	4		снято с производства
17	~~34-56704A1~~ 34-88498A1	REED SET, MATCHED - MAIN BEARING	2		11790 руб.
18	64-20053	REED STOP, MAIN BEARING REED VALVES	8		снято с производства
19	~~10-53481~~ 10-53481	SCREW, REED STOP MOUNTING (9/16")	8		цена по запросу
20	11-20110	NUT, REED STOP MOUNTING SCREW	8		180 руб.
21	~~743-5172A6~~ 780-9229A7	Поршень и поршневой палец в сборе	4		27790 руб.
22	~~40-47276~~ 40-828119	Стопорное кольцо поршневого пальца	8		370 руб.
23	39-27841A12	Поршневое кольцо	1		15240 руб.
24	~~619-3195A2~~ 632-7621A3	CONNECTING ROD AND CAN ASSEMBLY	4		снято с производства
25	10-45379	винт крепления крышки к шатуну	8		снято с производства
26	11-20061	Гайка винта шатуна	8		снято с производства
27	~~29-20046~~ 29-20046T	BEARING, NEDDLE - CRANKPIN	100		снято с производства
28	29-20063	BEARING, NEEDLE-PISONT PIN	108		90 руб.
29	12-47275	WASHER, NEEDLE LOCATING	8		цена по запросу
-	~~743-3366A2~~ 780-9229A10	PISOTN AND PISTON PIN ASSEMBLY (.015 OVERSIZE)	4	OVERSIZE PISTON AND RING	снято с производства
-	39-28616A12	поршневое кольцо (увеличение 0.015)	1	OVERSIZE PISTON AND RING	цена по запросу

1	Art.: 400-4627 Коленчатый вал Деталей в узле: 1 снято с производства
2	Art.: 60834A3 CARROER ASSEMBLY, "O" RING Деталей в узле: 1 снято с производства
3	Art.: ~~64254~~ 64254001 уплотнительное кольцо опоры Деталей в узле: 1 380 руб.
4	Art.: 500-5345A2 центральный коренной вкладыш в сборе Деталей в узле: 1 снято с производства
5	Art.: 17-20032 посадочный штифт центрального коренного вкладыша Деталей в узле: 2 цена по запросу
6	Art.: ~~29-20046~~ 29-20046T Игольчатый подшипник Деталей в узле: 28 снято с производства
7	Art.: 20047 RACE, OUTER Деталей в узле: 1 снято с производства
8	Art.: 53-20048 RING, SNAP - OUTER RACE CLAMPING Деталей в узле: 1 снято с производства
9	Art.: 10-20784 SCREW, CENTER MAIN VEARING CLAMPING (1 1/2") Деталей в узле: 2 снято с производства
10	Art.: ~~11-46887~~ 11-46887 гайка винта зажима центрального коренного вкладыша Деталей в узле: 2 цена по запросу
11	Art.: 17-20379 DOWEL PIN, (STEPPED) Деталей в узле: 1 снято с производства
12	Art.: ~~534-3267A18~~ ~~534-3267A25~~ 534-3267T25 MAIN BEARING ASSEMBLY (VALVE TYPE) Деталей в узле: 2 50250 руб.
13	Art.: 17-20032 посадочный штифт коренного вкладыша Деталей в узле: 4 цена по запросу
14	Art.: 17-65855 DOWEL PIN, REED LOCATING Деталей в узле: 16 530 руб.
15	Art.: 10-45775 винт зажима коренного вкладыша (9/16") Деталей в узле: 4 снято с производства
16	Art.: 11-45774 гайка винта зажима коренного вкладыша Деталей в узле: 4 снято с производства
17	Art.: ~~34-56704A1~~ 34-88498A1 REED SET, MATCHED - MAIN BEARING Деталей в узле: 2 11790 руб.
18	Art.: 64-20053 REED STOP, MAIN BEARING REED VALVES Деталей в узле: 8 снято с производства
19	Art.: ~~10-53481~~ 10-53481 SCREW, REED STOP MOUNTING (9/16") Деталей в узле: 8 цена по запросу
20	Art.: 11-20110 NUT, REED STOP MOUNTING SCREW Деталей в узле: 8 180 руб.
21	Art.: ~~743-5172A6~~ 780-9229A7 Поршень и поршневой палец в сборе Деталей в узле: 4 27790 руб.
22	Art.: ~~40-47276~~ 40-828119 Стопорное кольцо поршневого пальца Деталей в узле: 8 370 руб.
23	Art.: 39-27841A12 Поршневое кольцо Деталей в узле: 1 15240 руб.
24	Art.: ~~619-3195A2~~ 632-7621A3 CONNECTING ROD AND CAN ASSEMBLY Деталей в узле: 4 снято с производства
25	Art.: 10-45379 винт крепления крышки к шатуну Деталей в узле: 8 снято с производства
26	Art.: 11-20061 Гайка винта шатуна Деталей в узле: 8 снято с производства
27	Art.: ~~29-20046~~ 29-20046T BEARING, NEDDLE - CRANKPIN Деталей в узле: 100 снято с производства
28	Art.: 29-20063 BEARING, NEEDLE-PISONT PIN Деталей в узле: 108 90 руб.
29	Art.: 12-47275 WASHER, NEEDLE LOCATING Деталей в узле: 8 цена по запросу
-	Art.: ~~743-3366A2~~ 780-9229A10 PISOTN AND PISTON PIN ASSEMBLY (.015 OVERSIZE) (OVERSIZE PISTON AND RING) Деталей в узле: 4 снято с производства
-	Art.: 39-28616A12 поршневое кольцо (увеличение 0.015) (OVERSIZE PISTON AND RING) Деталей в узле: 1 цена по запросу
