MERC 500-7/8

← | →

коленчатый вал, поршень и шатун

OVERSIZE PISTON AND RING

BOTTOM COWL ASSEMBLY AND SHIFT LINKAGE

Корпус вертикального вала в сборе

зажим и поворотный кронштейн в сборе

редуктор в сборе (страница 1)

редуктор в сборе (страница 2)

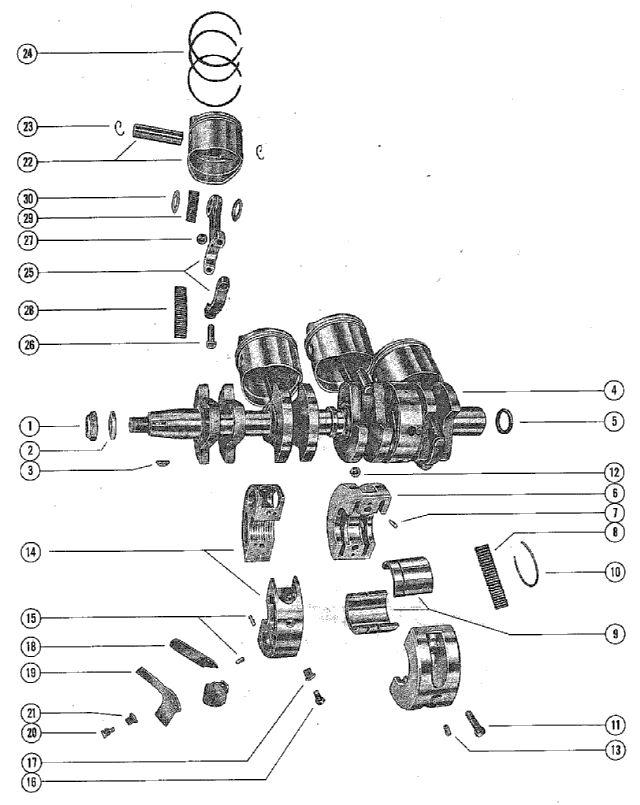

коленчатый вал, поршень и шатун

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	11-22339	гайка маховика	1,1,1,1		цена по запросу
2	12-33001	шайба гайки маховика	1,1,1,1		830 руб.
3	28-20094	шпонка привода маховика	1,1,1,1		230 руб.
4	~~400-2976~~ 400-2976A2	Коленчатый вал	1,1,1,1		снято с производства
5	25-29619	"O" RING, DRIVE SHAFT SPLINE	1,1,1,1		210 руб.
6	~~500-3203A1~~ ~~500-3590A1~~ 500-5345A4	CENTER MAIN BEARING ASSEMBLY (USES FILLISTER HEAD SCREW)	1,1,,		снято с производства
6	~~500-3590A1~~ 500-5345A4	CENTER MAIN BEARING ASSEMBLY (USES HEX HEAD SCREW)	1,1,1,1		снято с производства
7	17-20032	посадочный штифт центрального коренного вкладыша	2,2,2,2		цена по запросу
8	~~29-20046~~ 29-20046T	Игольчатый подшипник	28,28,28,2		снято с производства
9	20047	RACE, OUTER	1,1,1,1		снято с производства
10	53-20048	RING, SNAP - OUTER RACE CLAMPING	1,1,1,1		снято с производства
11	10-24933	SCREW, CENTER MAIN BEARING CLAMPING (1 1/2") - FILLISTER HE	2,2,,		снято с производства
11	10-20784	SCREW, CENTER MAIN BEARING CLAMPING (1 1?2") - HEX HEAD SCR	2,2,2,2		снято с производства
12	~~11-46887~~ 11-46887	гайка винта зажима центрального коренного вкладыша	2,2,2,2		цена по запросу
13	17-20379	DOWEL PIN, (STEPPED)	1,1,1,1		снято с производства
14	~~534-3267A2~~ ~~534-3267A8~~ 534-3267A18	MAIN BEARING ASSEMBLY (VALVE TYPE)	2,2,2,2		цена по запросу
15	17-20032	посадочный штифт коренного вкладыша	20,20,20,2		цена по запросу
16	10-45775	винт зажима коренного вкладыша (9/16")	4,4,4,4		снято с производства
17	11-45774	гайка винта зажима коренного вкладыша	4,4,4,4		снято с производства
18	~~34-20888A1~~ ~~34-56704A1~~ 34-88498A1	REED SET, MATCHED - MAIN BEARING	2,2,2,2		11790 руб.
19	34-20053	REED STOP, MAIN BEARING REED VALVES	8,8,8,8		снято с производства
20	~~10-29465~~ 10-29465	SCREW, REED STOP MOUNTING (1/2")	8,8,,		цена по запросу
20	~~10-53481~~ 10-53481	SCREW, REED STOP MOUNTING (9/16")	,,8,8		цена по запросу
21	11-29469	NUT, REED STOP MOUNTING SCREW	8,8,8,8		снято с производства
22	~~743-3193A2~~ ~~743-5172A6~~ 780-9229A7	Поршень и поршневой палец в сборе	4,4,4,4		27790 руб.
23	~~40-47276~~ 40-828119	Стопорное кольцо поршневого пальца	8,8,8,8		370 руб.
24	39-27841A12	Поршневое кольцо	1,1,1,1		15240 руб.
25	~~619-3195A2~~ 632-7621A3	CONNECTING ROD AND CAP ASSEMBLY	4,4,4,4		снято с производства
26	10-45379	винт крепления крышки к шатуну	8,8,8,8		снято с производства
27	11-20061	Гайка винта шатуна	8,8,8,8		снято с производства
28	~~29-20046~~ 29-20046T	BEARING, NEEDLE - CRANKPIN	100,100,10		снято с производства
29	29-20063	игольчатый подшипник поршневого пальца	108,108,10		90 руб.
30	12-47275	WASHER, NEEDLE LOCATING	8,8,8,8		цена по запросу

1	Art.: 11-22339 гайка маховика Деталей в узле: 1,1,1,1 цена по запросу
2	Art.: 12-33001 шайба гайки маховика Деталей в узле: 1,1,1,1 830 руб.
3	Art.: 28-20094 шпонка привода маховика Деталей в узле: 1,1,1,1 230 руб.
4	Art.: ~~400-2976~~ 400-2976A2 Коленчатый вал Деталей в узле: 1,1,1,1 снято с производства
5	Art.: 25-29619 "O" RING, DRIVE SHAFT SPLINE Деталей в узле: 1,1,1,1 210 руб.
6	Art.: ~~500-3203A1~~ ~~500-3590A1~~ 500-5345A4 CENTER MAIN BEARING ASSEMBLY (USES FILLISTER HEAD SCREW) Деталей в узле: 1,1,, снято с производства
6	Art.: ~~500-3590A1~~ 500-5345A4 CENTER MAIN BEARING ASSEMBLY (USES HEX HEAD SCREW) Деталей в узле: 1,1,1,1 снято с производства
7	Art.: 17-20032 посадочный штифт центрального коренного вкладыша Деталей в узле: 2,2,2,2 цена по запросу
8	Art.: ~~29-20046~~ 29-20046T Игольчатый подшипник Деталей в узле: 28,28,28,2 снято с производства
9	Art.: 20047 RACE, OUTER Деталей в узле: 1,1,1,1 снято с производства
10	Art.: 53-20048 RING, SNAP - OUTER RACE CLAMPING Деталей в узле: 1,1,1,1 снято с производства
11	Art.: 10-24933 SCREW, CENTER MAIN BEARING CLAMPING (1 1/2") - FILLISTER HE Деталей в узле: 2,2,, снято с производства
11	Art.: 10-20784 SCREW, CENTER MAIN BEARING CLAMPING (1 1?2") - HEX HEAD SCR Деталей в узле: 2,2,2,2 снято с производства
12	Art.: ~~11-46887~~ 11-46887 гайка винта зажима центрального коренного вкладыша Деталей в узле: 2,2,2,2 цена по запросу
13	Art.: 17-20379 DOWEL PIN, (STEPPED) Деталей в узле: 1,1,1,1 снято с производства
14	Art.: ~~534-3267A2~~ ~~534-3267A8~~ 534-3267A18 MAIN BEARING ASSEMBLY (VALVE TYPE) Деталей в узле: 2,2,2,2 цена по запросу
15	Art.: 17-20032 посадочный штифт коренного вкладыша Деталей в узле: 20,20,20,2 цена по запросу
16	Art.: 10-45775 винт зажима коренного вкладыша (9/16") Деталей в узле: 4,4,4,4 снято с производства
17	Art.: 11-45774 гайка винта зажима коренного вкладыша Деталей в узле: 4,4,4,4 снято с производства
18	Art.: ~~34-20888A1~~ ~~34-56704A1~~ 34-88498A1 REED SET, MATCHED - MAIN BEARING Деталей в узле: 2,2,2,2 11790 руб.
19	Art.: 34-20053 REED STOP, MAIN BEARING REED VALVES Деталей в узле: 8,8,8,8 снято с производства
20	Art.: ~~10-29465~~ 10-29465 SCREW, REED STOP MOUNTING (1/2") Деталей в узле: 8,8,, цена по запросу
20	Art.: ~~10-53481~~ 10-53481 SCREW, REED STOP MOUNTING (9/16") Деталей в узле: ,,8,8 цена по запросу
21	Art.: 11-29469 NUT, REED STOP MOUNTING SCREW Деталей в узле: 8,8,8,8 снято с производства
22	Art.: ~~743-3193A2~~ ~~743-5172A6~~ 780-9229A7 Поршень и поршневой палец в сборе Деталей в узле: 4,4,4,4 27790 руб.
23	Art.: ~~40-47276~~ 40-828119 Стопорное кольцо поршневого пальца Деталей в узле: 8,8,8,8 370 руб.
24	Art.: 39-27841A12 Поршневое кольцо Деталей в узле: 1,1,1,1 15240 руб.
25	Art.: ~~619-3195A2~~ 632-7621A3 CONNECTING ROD AND CAP ASSEMBLY Деталей в узле: 4,4,4,4 снято с производства
26	Art.: 10-45379 винт крепления крышки к шатуну Деталей в узле: 8,8,8,8 снято с производства
27	Art.: 11-20061 Гайка винта шатуна Деталей в узле: 8,8,8,8 снято с производства
28	Art.: ~~29-20046~~ 29-20046T BEARING, NEEDLE - CRANKPIN Деталей в узле: 100,100,10 снято с производства
29	Art.: 29-20063 игольчатый подшипник поршневого пальца Деталей в узле: 108,108,10 90 руб.
30	Art.: 12-47275 WASHER, NEEDLE LOCATING Деталей в узле: 8,8,8,8 цена по запросу
