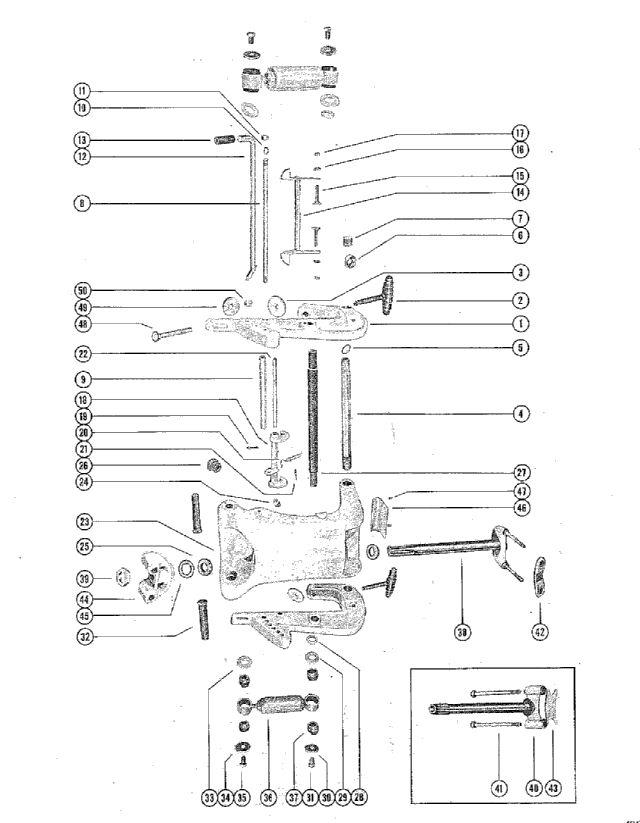

зажим и поворотный кронштейн

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	440-1466A1	CLAMP BRACKET ASSEMBLY (SEE NOTE (1) BELOW)	2,2,2,2		снято с производства
2	28403A3	струбцинный винт с откидной ручкой в сборе	2,2,2,2		снято с производства
3	12-28404	шайба струбцинного винта с откидной ручкой	2,2,2,2		снято с производства
4	28122	TUBE, TILT - CLAMP BRACKET TO SWIVEL BRACKET	1,1,1,1		снято с производства
5	15-25600	SHIM, CLAMP BRACKET TO SWIVEL BRACKET	2,2,2,2
6	~~11-25599~~ ~~11-82671323~~ 11-8M2014641	гайка трубы механизма наклона	2,2,2,2		1510 руб.
7	25606	пластиковая крышка трубы механизма наклона	2,2,2,2		снято с производства
8	~~16-20221~~ 16-20221	шпилька кронштейна крепления двигателя	1,1,1,1		цена по запросу
9	~~23-20222~~ 23-20222	проставка шпильки кронштейна крепления двигателя	1,1,1,1		цена по запросу
10	13-26993	стопорная шайба шпильки кронштейна крепления двигателя	2,2,2,2		цена по запросу
11	~~11-20083~~ 11-20083	гайка шпильки кронштейна крепления двигателя	2,2,2,2		цена по запросу
12	~~17-29219A1~~ ~~17-30687A1~~ 17-49930A1	стержень фиксатора наклона в сборе	1,1,1,1		цена по запросу
13	32-28052	SLEEVE, RUBBER - TILT LOCK PIN BUMPER	1,1,1,1		снято с производства
14	30200A1	TILT STOP LEVER ASSEMBLY	1,1,1,1		снято с производства
15	10-28339	SCREW, TILT STOP LEVER ANCHOR	2,2,2,2		снято с производства
16	13-20846	WASHER, WAVE - LEVER ANCHOR SCREW	2,2,2,2		снято с производства
17	11-24652	NUT, LEVER ANCHOR SCREW	2,2,2,2		170 руб.
18	26903A3	фиксатор заднего хода в сборе	1,1,1,1		снято с производства
19	~~18-20209~~ 18-20209	шплинт крепления фиксатора заднего хода к валу	1,1,1,1		цена по запросу
20	24-29821	пружина растяжения фиксатора заднего хода	1,1,1,1		снято с производства
21	17-25598	PIN, REVERSE LOCK SPRING ATTACHING	1,1,1,1		снято с производства
22	~~20208~~ 56349	SHAFT, REVERSE LOCK TO SWIVEL BRACKET	1,1,1,1		снято с производства
23	~~444-1421A1~~ 1444-1801A1	поворотный кронштейн в сборе	1,1,1,1		снято с производства
24	~~22-23612~~ 22-23612	пресс-масленка поворотного кронштейна	1,1,1,1		цена по запросу
25	~~26-26209~~ 26-26209	OIL SEAL (2 OIL SEALS REQUIRED ON LATER PRODUCTION ENGINES)	(2)1,(2)1,		цена по запросу
25	26-32911	OIL SEAL (2 OIL SEALS REQUIRED ON LATER PRODUCTION ENGINES)	,,2,2		1870 руб.
26	~~29359~~ 29359	LUBRICAP, SWIVEL BRACKET GREASE FITTING	1,1,1,1		цена по запросу
27	55-28415	PIN, UPPER SHOCK MOUNTING	1,1,1,1		снято с производства
28	23-28024	SPACER, UPPER BUSHING TO CLAMP BRACKET	2,2,2,2		снято с производства
29	12-28025	WASHER, UPPER BUSHING RETAINER (INNER)	2,2,2,2		снято с производства
30	12-28420	WAHSER, UPPER BUSHING RETAINER (OUTER)	2,2,2,2		цена по запросу
31	10-28449	BOLT, NYLOCK - UPPER SHOCK MOUNTING PIN	2,2,2,2		снято с производства
32	55-28413	LOWER SHOCK MOUNTING	2,2,2,2		снято с производства
33	23-28032	SPACER, LOWER BUSHING TO SWIVEL BRACKET	2,2,2,2		снято с производства
34	12-28420	WASHER, LOWER BUSHING RETAINER (OUTER)	2,2,2,2		цена по запросу
35	10-28449	BOLT, NYLOCK - LOWER SHOCK MOUNTING PIN	2,2,2,2		снято с производства
36	55-28054	SHOCK ABSORBER	2,2,2,2		снято с производства
37	23-28055	BUSHING, RUBBER - SHOCK ABSORBER	8,8,8,8		снято с производства
38	~~17-28418A2~~ 17-28418A4	SWIVEL PIN AND TOP YOKE ASSEMBLY	1,1,,	SERIAL 00000000-01363346	снято с производства
39	~~11-28202~~ 11-28202	NUT, SWIVEL PIN RETAINING	1,1,,		цена по запросу
39	~~11-28202~~ 11-28202	NUT, SWIVEL PIN RETAINING	1,1,1,1		цена по запросу
40	17-28418A4	SWIVEL PIN AND TOP YOKE ASSEMBLY	1,1,1,1	SERIAL 01363347-09999999	снято с производства
41	~~10-30266~~ 10-30266	BOLT, UPPER MOUNTS TO SWIVEL PIN	2,2,2,2		цена по запросу
42	~~28066~~ 30711	BUMPER, TOP YOKE	1,1,,		снято с производства
43	30711	BUMPER, TOP YOKE	,,1,1		снято с производства
44	~~30133A1~~ 30462A1	BOTTOM YOKE ASSEMBLY (SEE NOTE (2) BELOW	1,1,,	SERIAL 00000000-01365072	снято с производства
44	30462A1	BOTTOM YOKE ASSEMBLY	1,1,1,1	SERIAL 01365072-09999999	снято с производства
45	12-25176	WASHER, SWIVEL PIN TO BOTTOM YOKE	1,1,1,1		снято с производства
46	38-29534	SERIAL PLATE	1,1,1,1		снято с производства
47	10-25612	SCREW, DRIVE - SERIAL PLATE TO SWIVEL BRACKET	4,4,4,4		снято с производства
48	~~10-28009~~ 10-28009	BOLT, CARRIAGE - CLAMP BRACKET TO BOAT TRANSOM	2,2,2,2		цена по запросу
49	~~12-28008~~ 12-28008	WAHER, CARRIAGE BOLT	2,2,2,2		цена по запросу
50	~~11-28010~~ 11-28010	NUT, CARRIAGE BOLT	2,2,2,2		цена по запросу

1	Art.: 440-1466A1 CLAMP BRACKET ASSEMBLY (SEE NOTE (1) BELOW) Деталей в узле: 2,2,2,2 снято с производства
2	Art.: 28403A3 струбцинный винт с откидной ручкой в сборе Деталей в узле: 2,2,2,2 снято с производства
3	Art.: 12-28404 шайба струбцинного винта с откидной ручкой Деталей в узле: 2,2,2,2 снято с производства
4	Art.: 28122 TUBE, TILT - CLAMP BRACKET TO SWIVEL BRACKET Деталей в узле: 1,1,1,1 снято с производства
5	Art.: 15-25600 SHIM, CLAMP BRACKET TO SWIVEL BRACKET Деталей в узле: 2,2,2,2
6	Art.: ~~11-25599~~ ~~11-82671323~~ 11-8M2014641 гайка трубы механизма наклона Деталей в узле: 2,2,2,2 1510 руб.
7	Art.: 25606 пластиковая крышка трубы механизма наклона Деталей в узле: 2,2,2,2 снято с производства
8	Art.: ~~16-20221~~ 16-20221 шпилька кронштейна крепления двигателя Деталей в узле: 1,1,1,1 цена по запросу
9	Art.: ~~23-20222~~ 23-20222 проставка шпильки кронштейна крепления двигателя Деталей в узле: 1,1,1,1 цена по запросу
10	Art.: 13-26993 стопорная шайба шпильки кронштейна крепления двигателя Деталей в узле: 2,2,2,2 цена по запросу
11	Art.: ~~11-20083~~ 11-20083 гайка шпильки кронштейна крепления двигателя Деталей в узле: 2,2,2,2 цена по запросу
12	Art.: ~~17-29219A1~~ ~~17-30687A1~~ 17-49930A1 стержень фиксатора наклона в сборе Деталей в узле: 1,1,1,1 цена по запросу
13	Art.: 32-28052 SLEEVE, RUBBER - TILT LOCK PIN BUMPER Деталей в узле: 1,1,1,1 снято с производства
14	Art.: 30200A1 TILT STOP LEVER ASSEMBLY Деталей в узле: 1,1,1,1 снято с производства
15	Art.: 10-28339 SCREW, TILT STOP LEVER ANCHOR Деталей в узле: 2,2,2,2 снято с производства
16	Art.: 13-20846 WASHER, WAVE - LEVER ANCHOR SCREW Деталей в узле: 2,2,2,2 снято с производства
17	Art.: 11-24652 NUT, LEVER ANCHOR SCREW Деталей в узле: 2,2,2,2 170 руб.
18	Art.: 26903A3 фиксатор заднего хода в сборе Деталей в узле: 1,1,1,1 снято с производства
19	Art.: ~~18-20209~~ 18-20209 шплинт крепления фиксатора заднего хода к валу Деталей в узле: 1,1,1,1 цена по запросу
20	Art.: 24-29821 пружина растяжения фиксатора заднего хода Деталей в узле: 1,1,1,1 снято с производства
21	Art.: 17-25598 PIN, REVERSE LOCK SPRING ATTACHING Деталей в узле: 1,1,1,1 снято с производства
22	Art.: ~~20208~~ 56349 SHAFT, REVERSE LOCK TO SWIVEL BRACKET Деталей в узле: 1,1,1,1 снято с производства
23	Art.: ~~444-1421A1~~ 1444-1801A1 поворотный кронштейн в сборе Деталей в узле: 1,1,1,1 снято с производства
24	Art.: ~~22-23612~~ 22-23612 пресс-масленка поворотного кронштейна Деталей в узле: 1,1,1,1 цена по запросу
25	Art.: ~~26-26209~~ 26-26209 OIL SEAL (2 OIL SEALS REQUIRED ON LATER PRODUCTION ENGINES) Деталей в узле: (2)1,(2)1, цена по запросу
25	Art.: 26-32911 OIL SEAL (2 OIL SEALS REQUIRED ON LATER PRODUCTION ENGINES) Деталей в узле: ,,2,2 1870 руб.
26	Art.: ~~29359~~ 29359 LUBRICAP, SWIVEL BRACKET GREASE FITTING Деталей в узле: 1,1,1,1 цена по запросу
27	Art.: 55-28415 PIN, UPPER SHOCK MOUNTING Деталей в узле: 1,1,1,1 снято с производства
28	Art.: 23-28024 SPACER, UPPER BUSHING TO CLAMP BRACKET Деталей в узле: 2,2,2,2 снято с производства
29	Art.: 12-28025 WASHER, UPPER BUSHING RETAINER (INNER) Деталей в узле: 2,2,2,2 снято с производства
30	Art.: 12-28420 WAHSER, UPPER BUSHING RETAINER (OUTER) Деталей в узле: 2,2,2,2 цена по запросу
31	Art.: 10-28449 BOLT, NYLOCK - UPPER SHOCK MOUNTING PIN Деталей в узле: 2,2,2,2 снято с производства
32	Art.: 55-28413 LOWER SHOCK MOUNTING Деталей в узле: 2,2,2,2 снято с производства
33	Art.: 23-28032 SPACER, LOWER BUSHING TO SWIVEL BRACKET Деталей в узле: 2,2,2,2 снято с производства
34	Art.: 12-28420 WASHER, LOWER BUSHING RETAINER (OUTER) Деталей в узле: 2,2,2,2 цена по запросу
35	Art.: 10-28449 BOLT, NYLOCK - LOWER SHOCK MOUNTING PIN Деталей в узле: 2,2,2,2 снято с производства
36	Art.: 55-28054 SHOCK ABSORBER Деталей в узле: 2,2,2,2 снято с производства
37	Art.: 23-28055 BUSHING, RUBBER - SHOCK ABSORBER Деталей в узле: 8,8,8,8 снято с производства
38	Art.: ~~17-28418A2~~ 17-28418A4 SWIVEL PIN AND TOP YOKE ASSEMBLY (SERIAL 00000000-01363346) Деталей в узле: 1,1,, снято с производства
39	Art.: ~~11-28202~~ 11-28202 NUT, SWIVEL PIN RETAINING Деталей в узле: 1,1,, цена по запросу
39	Art.: ~~11-28202~~ 11-28202 NUT, SWIVEL PIN RETAINING Деталей в узле: 1,1,1,1 цена по запросу
40	Art.: 17-28418A4 SWIVEL PIN AND TOP YOKE ASSEMBLY (SERIAL 01363347-09999999) Деталей в узле: 1,1,1,1 снято с производства
41	Art.: ~~10-30266~~ 10-30266 BOLT, UPPER MOUNTS TO SWIVEL PIN Деталей в узле: 2,2,2,2 цена по запросу
42	Art.: ~~28066~~ 30711 BUMPER, TOP YOKE Деталей в узле: 1,1,, снято с производства
43	Art.: 30711 BUMPER, TOP YOKE Деталей в узле: ,,1,1 снято с производства
44	Art.: ~~30133A1~~ 30462A1 BOTTOM YOKE ASSEMBLY (SEE NOTE (2) BELOW (SERIAL 00000000-01365072) Деталей в узле: 1,1,, снято с производства
44	Art.: 30462A1 BOTTOM YOKE ASSEMBLY (SERIAL 01365072-09999999) Деталей в узле: 1,1,1,1 снято с производства
45	Art.: 12-25176 WASHER, SWIVEL PIN TO BOTTOM YOKE Деталей в узле: 1,1,1,1 снято с производства
46	Art.: 38-29534 SERIAL PLATE Деталей в узле: 1,1,1,1 снято с производства
47	Art.: 10-25612 SCREW, DRIVE - SERIAL PLATE TO SWIVEL BRACKET Деталей в узле: 4,4,4,4 снято с производства
48	Art.: ~~10-28009~~ 10-28009 BOLT, CARRIAGE - CLAMP BRACKET TO BOAT TRANSOM Деталей в узле: 2,2,2,2 цена по запросу
49	Art.: ~~12-28008~~ 12-28008 WAHER, CARRIAGE BOLT Деталей в узле: 2,2,2,2 цена по запросу
50	Art.: ~~11-28010~~ 11-28010 NUT, CARRIAGE BOLT Деталей в узле: 2,2,2,2 цена по запросу
