6/8/9.9/15 HP

← | →

коленчатый вал, поршни и маховик (6/8/9.9)

CRANKSHAFT, PISTONS AND FLYWHEEL(15)

Корпус вертикального вала

поворотный кронштейн и ручка рулевого управления

кронштейн крепления двигателя

Gear Hsg(Driveshaft-Design I-Refer to Reference #17)

Gear Hsg(Propshaft-Design I-Refer to Driveshaft Drawing)

Gear Hsg(Driveshaft)(Design II-Refer to Reference #41)

Gear Hsg(Propshaft-Design II-Refer to Driveshaft Drawing)

Электрические компоненты

электрические компоненты (регулятор напряжения и жгут проводов)

LINK ROD AND COMPONENTS(ELECTRIC LONG W/REMOTE CONTROL)

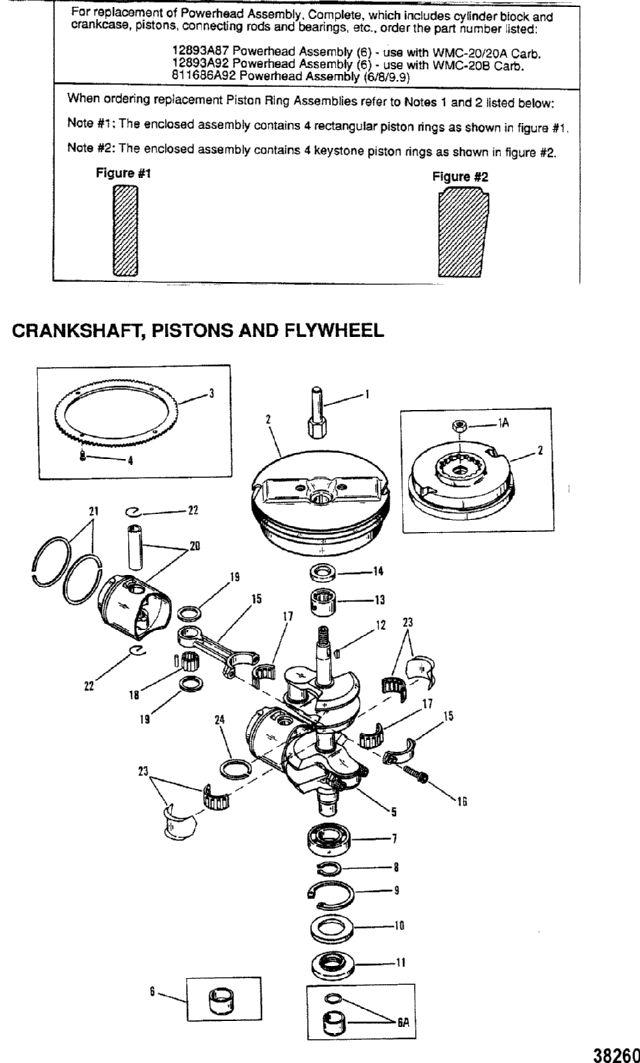

коленчатый вал, поршни и маховик (6/8/9.9)

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	42691	SHAFT, FLYWHEEL	1	(USE WITH STUB SHAFT)	снято с производства
1A	11-818591	гайка (M14)	1		430 руб.
2	~~260-8908A2~~ ~~260-818540A4~~ 260-859231T6	маховик в сборе	1	(USE WITH STUB SHAFT)	снято с производства
2	~~260-818540A2~~ ~~260-859231T8~~ 260-859231T19	маховик в сборе	1	(USE WITH NUT)	42640 руб.
3	43-99301	венец маховика	1		38990 руб.
4	~~10-40039106~~ 10-88190313	SCREW, (M5 x 13), RING GEAR TO FLYWHEEL	4		170 руб.
5	~~468-8471A2~~ 400-8M0083309	Коленчатый вал в сборе	1		207820 руб.
6	~~26-42890~~ 818630A1	SEAL, Oil (DESIGN I)	1		3220 руб.
6A	818630A1	SLEEVE (INCLUDES O-RING - DESIGN II)	1		3220 руб.
7	30-41341	Шариковый подшипник нижний	1		3520 руб.
8	53-20940	RING, Snap (SMALL) (OLD DESIGN)	1		снято с производства
9	53-42132	стопорное кольцо	1		370 руб.
10	12-13031	WASHER, LOWER	1		480 руб.
11	26-125661	Нижний сальник	1		2870 руб.
12	28-20094	сегментная шпонка	1		250 руб.
13	~~31-41342~~ 31-878158	роликовый подшипник	1		3150 руб.
14	26-125671	Верхний сальник	1		2870 руб.
15	637-8477A2	шатун в сборе	2		54330 руб.
16	10-823460	Винт (M5 x 16)	4		цена по запросу
17	31-42076A1	роликовый подшипник в сборе	3		4470 руб.
18	29-42186	BEARING, Needle, PISTON END	48		30 руб.
19	~~43348~~ 12-8M0012297	Упорный подшипник	4		800 руб.
20	~~773-9756A2~~ 773-9756T2	Поршень в сборе	2		23050 руб.
21	39-18514A4	Комплект поршневых колец	1	(CONTAINS 4 KEYSTONE PISTON RINGS AS SHOWN IN FIGURE #2)	12960 руб.
21	39-42079A4	кольцо в сборе	1	(CONTAINS 4 RECTANGULAR PISTON RINGS AS SHOW IN FIGURE #1)	снято с производства
22	40-42202	Стопорное кольцо	4		снято с производства
23	41373A1	BEARING KIT, Center Main, MAIN BEARING	1		8460 руб.
24	26-818901	SEAL, MAIN BEARING	1		1210 руб.
-	~~12893A87~~ ~~12893A92~~ -12893A97	силовая головка в сборе	1	(6)(USE WITH WMC-20/20A CARB.)	цена по запросу
-	~~12893A92~~ ~~12893A97~~ -12893T97	силовая головка в сборе	1	(6) (USE WITH WMC-20B CARB.)	снято с производства
-	~~811686A92~~ ~~811686A97~~ -811686T97	силовая головка в сборе	1	(6/8/9.9)	снято с производства

1	Art.: 42691 SHAFT, FLYWHEEL ((USE WITH STUB SHAFT)) Деталей в узле: 1 снято с производства
1A	Art.: 11-818591 гайка (M14) Деталей в узле: 1 430 руб.
2	Art.: ~~260-8908A2~~ ~~260-818540A4~~ 260-859231T6 маховик в сборе ((USE WITH STUB SHAFT)) Деталей в узле: 1 снято с производства
2	Art.: ~~260-818540A2~~ ~~260-859231T8~~ 260-859231T19 маховик в сборе ((USE WITH NUT)) Деталей в узле: 1 42640 руб.
3	Art.: 43-99301 венец маховика Деталей в узле: 1 38990 руб.
4	Art.: ~~10-40039106~~ 10-88190313 SCREW, (M5 x 13), RING GEAR TO FLYWHEEL Деталей в узле: 4 170 руб.
5	Art.: ~~468-8471A2~~ 400-8M0083309 Коленчатый вал в сборе Деталей в узле: 1 207820 руб.
6	Art.: ~~26-42890~~ 818630A1 SEAL, Oil (DESIGN I) Деталей в узле: 1 3220 руб.
6A	Art.: 818630A1 SLEEVE (INCLUDES O-RING - DESIGN II) Деталей в узле: 1 3220 руб.
7	Art.: 30-41341 Шариковый подшипник нижний Деталей в узле: 1 3520 руб.
8	Art.: 53-20940 RING, Snap (SMALL) (OLD DESIGN) Деталей в узле: 1 снято с производства
9	Art.: 53-42132 стопорное кольцо Деталей в узле: 1 370 руб.
10	Art.: 12-13031 WASHER, LOWER Деталей в узле: 1 480 руб.
11	Art.: 26-125661 Нижний сальник Деталей в узле: 1 2870 руб.
12	Art.: 28-20094 сегментная шпонка Деталей в узле: 1 250 руб.
13	Art.: ~~31-41342~~ 31-878158 роликовый подшипник Деталей в узле: 1 3150 руб.
14	Art.: 26-125671 Верхний сальник Деталей в узле: 1 2870 руб.
15	Art.: 637-8477A2 шатун в сборе Деталей в узле: 2 54330 руб.
16	Art.: 10-823460 Винт (M5 x 16) Деталей в узле: 4 цена по запросу
17	Art.: 31-42076A1 роликовый подшипник в сборе Деталей в узле: 3 4470 руб.
18	Art.: 29-42186 BEARING, Needle, PISTON END Деталей в узле: 48 30 руб.
19	Art.: ~~43348~~ 12-8M0012297 Упорный подшипник Деталей в узле: 4 800 руб.
20	Art.: ~~773-9756A2~~ 773-9756T2 Поршень в сборе Деталей в узле: 2 23050 руб.
21	Art.: 39-18514A4 Комплект поршневых колец ((CONTAINS 4 KEYSTONE PISTON RINGS AS SHOWN IN FIGURE #2)) Деталей в узле: 1 12960 руб.
21	Art.: 39-42079A4 кольцо в сборе ((CONTAINS 4 RECTANGULAR PISTON RINGS AS SHOW IN FIGURE #1)) Деталей в узле: 1 снято с производства
22	Art.: 40-42202 Стопорное кольцо Деталей в узле: 4 снято с производства
23	Art.: 41373A1 BEARING KIT, Center Main, MAIN BEARING Деталей в узле: 1 8460 руб.
24	Art.: 26-818901 SEAL, MAIN BEARING Деталей в узле: 1 1210 руб.
-	Art.: ~~12893A87~~ ~~12893A92~~ -12893A97 силовая головка в сборе ((6)(USE WITH WMC-20/20A CARB.)) Деталей в узле: 1 цена по запросу
-	Art.: ~~12893A92~~ ~~12893A97~~ -12893T97 силовая головка в сборе ((6) (USE WITH WMC-20B CARB.)) Деталей в узле: 1 снято с производства
-	Art.: ~~811686A92~~ ~~811686A97~~ -811686T97 силовая головка в сборе ((6/8/9.9)) Деталей в узле: 1 снято с производства
