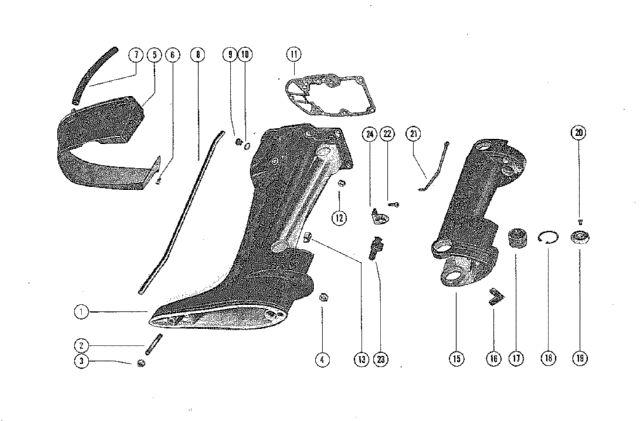

Корпус вертикального вала в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~4556-5945A2~~ 1556-8451A1	DRIVE SHAFT HOUSING ASSEMBLY(SHORT SHAFT)	1		снято с производства
1	~~1558-5946A3~~ 1558-8453A1	DRIVE SHAFT HOUSING ASSEMBLY(LONG SHAFT)	1		снято с производства
2	16-66373	шпилька крепления корпуса вертикального вала к корпусу редуктора	1	(2 5/16")	снято с производства
3	~~11-34863~~ 11-826709113	NUT, DRIVE SHAFT HOUSING STUD (3/8 - 24)	1		цена по запросу
4	~~11-35814~~ 11-82670911	NUT, GEAR HOUSING TO DRIVE SHAFT HOUSING STUD	1	5/16 - 24)	530 руб.
5	72471	COVER, TRIM - DRIVE SHAFT HOUSING	1		снято с производства
6	10-64652	SCREW, TRIM COVER TO BOTTOM COWL (1/2")	4		снято с производства
7	~~32-34395A1~~ ~~32-99127109~~ 32-830756109	HOSE, TELL TALE (9 1/2")	1		цена по запросу
8	32-39061	TUBE, WATER OUTLET	1	SHORT SHAFT	снято с производства
8	32-39062	TUBE, WATER OUTLET	1	LONG SHAFT	снято с производства
9	~~10-28634~~ 10-28634	SCREW, FLUSH - DRIVE SHAFT HOUSING	1		цена по запросу
10	~~12-20260~~ 12-20260	WASHER, SEALING-FLUSH SCREW	1		цена по запросу
11	27-39050	прокладка между пластиной переходника и корпусом вертикального вала	1		1290 руб.
12	11-24652	гайка шпильки крепления корпуса вертикального вала к силовой головке	2		180 руб.
12	11-24652	гайка шпильки крепления корпуса вертикального вала к силовой головке	4		180 руб.
13	55435	BLOCK, DRIVE SHAFT(LONG SHAFT)	1		снято с производства
15	~~1559-6678A1~~ ~~1559-7538A1~~ 1559-8448A2	SADDLE ASSEMBLY	1		снято с производства
16	64076	BUMPER, THRUST-SADDLE	1		снято с производства
17	~~77754~~ 79896A1	MOUNT, LOWER AND UPPER	4		снято с производства
18	53-26406	RING, RETAINING-UPPER AND LWER MOUNT	4		310 руб.
19	71490	Крышка нижнего крепления	2		снято с производства
20	10-72169	SCREW, LOWER MOUNT COVER TO MOUNT (7/16")	2		230 руб.
21	71057	LINK ROD,REVERSE LOCK	1		снято с производства
22	10-65414	SCREW, CAM RETAINER TO DRIVE SHAFT HOUSING	2	(3/4")	снято с производства
23	65216	кулачок фиксатора заднего хода	1		снято с производства
24	72007	фиксатор кулачка фиксатора заднего хода	1		снято с производства

1	Art.: ~~4556-5945A2~~ 1556-8451A1 DRIVE SHAFT HOUSING ASSEMBLY(SHORT SHAFT) Деталей в узле: 1 снято с производства
1	Art.: ~~1558-5946A3~~ 1558-8453A1 DRIVE SHAFT HOUSING ASSEMBLY(LONG SHAFT) Деталей в узле: 1 снято с производства
2	Art.: 16-66373 шпилька крепления корпуса вертикального вала к корпусу редуктора ((2 5/16")) Деталей в узле: 1 снято с производства
3	Art.: ~~11-34863~~ 11-826709113 NUT, DRIVE SHAFT HOUSING STUD (3/8 - 24) Деталей в узле: 1 цена по запросу
4	Art.: ~~11-35814~~ 11-82670911 NUT, GEAR HOUSING TO DRIVE SHAFT HOUSING STUD (5/16 - 24)) Деталей в узле: 1 530 руб.
5	Art.: 72471 COVER, TRIM - DRIVE SHAFT HOUSING Деталей в узле: 1 снято с производства
6	Art.: 10-64652 SCREW, TRIM COVER TO BOTTOM COWL (1/2") Деталей в узле: 4 снято с производства
7	Art.: ~~32-34395A1~~ ~~32-99127109~~ 32-830756109 HOSE, TELL TALE (9 1/2") Деталей в узле: 1 цена по запросу
8	Art.: 32-39061 TUBE, WATER OUTLET (SHORT SHAFT) Деталей в узле: 1 снято с производства
8	Art.: 32-39062 TUBE, WATER OUTLET (LONG SHAFT) Деталей в узле: 1 снято с производства
9	Art.: ~~10-28634~~ 10-28634 SCREW, FLUSH - DRIVE SHAFT HOUSING Деталей в узле: 1 цена по запросу
10	Art.: ~~12-20260~~ 12-20260 WASHER, SEALING-FLUSH SCREW Деталей в узле: 1 цена по запросу
11	Art.: 27-39050 прокладка между пластиной переходника и корпусом вертикального вала Деталей в узле: 1 1290 руб.
12	Art.: 11-24652 гайка шпильки крепления корпуса вертикального вала к силовой головке Деталей в узле: 2 180 руб.
12	Art.: 11-24652 гайка шпильки крепления корпуса вертикального вала к силовой головке Деталей в узле: 4 180 руб.
13	Art.: 55435 BLOCK, DRIVE SHAFT(LONG SHAFT) Деталей в узле: 1 снято с производства
15	Art.: ~~1559-6678A1~~ ~~1559-7538A1~~ 1559-8448A2 SADDLE ASSEMBLY Деталей в узле: 1 снято с производства
16	Art.: 64076 BUMPER, THRUST-SADDLE Деталей в узле: 1 снято с производства
17	Art.: ~~77754~~ 79896A1 MOUNT, LOWER AND UPPER Деталей в узле: 4 снято с производства
18	Art.: 53-26406 RING, RETAINING-UPPER AND LWER MOUNT Деталей в узле: 4 310 руб.
19	Art.: 71490 Крышка нижнего крепления Деталей в узле: 2 снято с производства
20	Art.: 10-72169 SCREW, LOWER MOUNT COVER TO MOUNT (7/16") Деталей в узле: 2 230 руб.
21	Art.: 71057 LINK ROD,REVERSE LOCK Деталей в узле: 1 снято с производства
22	Art.: 10-65414 SCREW, CAM RETAINER TO DRIVE SHAFT HOUSING ((3/4")) Деталей в узле: 2 снято с производства
23	Art.: 65216 кулачок фиксатора заднего хода Деталей в узле: 1 снято с производства
24	Art.: 72007 фиксатор кулачка фиксатора заднего хода Деталей в узле: 1 снято с производства
