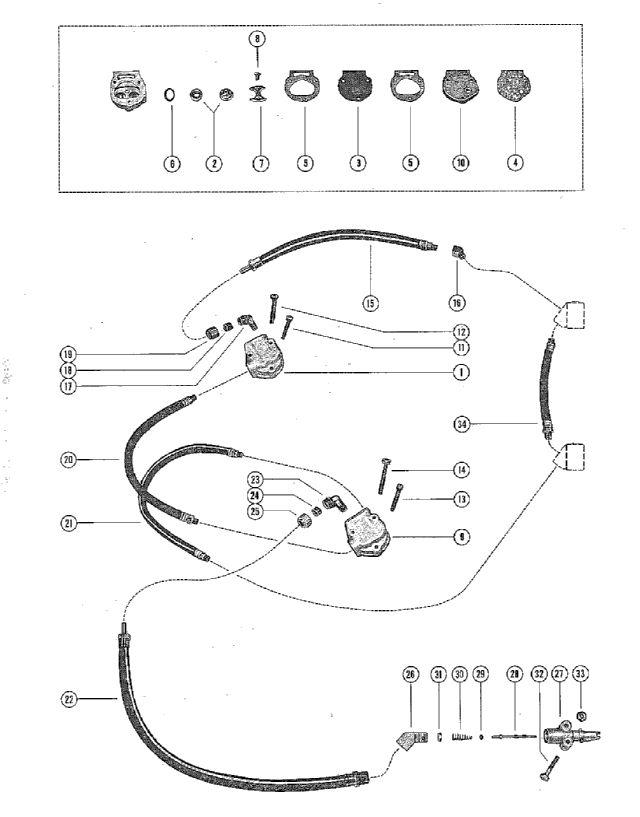

Топливный насос и топливопровод в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	30269A2	FUEL PUMP ASSEMBLY - UPPER	1,1		снято с производства
2	21-30430A1	обратный клапан в сборе	1,1		3150 руб.
2	21-30430A1	обратный клапан в сборе	1,1		3150 руб.
3	23014A1	комплект диафрагмы	1,1		1070 руб.
3	23014A1	DIAPHRAGM KIG	1,1		1070 руб.
4	-	Прокладка крышки топливного насоса	1,1
4	-	Прокладка крышки топливного насоса	1,1
5	-	Прокладка топливного насоса	2,2
5	-	Прокладка крышки топливного насоса	2,2
6	-	прокладка между обратным клапаном и корпусом	2,2
6	-	прокладка между обратным клапаном и корпусом	2,2
7	23004	фиксатор обратного клапана	1,1		снято с производства
7	23004	фиксатор обратного клапана	1,1		снято с производства
8	~~10-20037~~ 10-20037	Винт крепления фиксатора к корпусу	2,2		цена по запросу
8	~~10-20037~~ 10-20037	Винт крепления фиксатора к корпусу	2,2		цена по запросу
9	30461A2	FUEL PUMP ASSEMBLY - LOWER	1,1		снято с производства
10	30275	Крышка топливного насоса	2,2		снято с производства
11	10-29878	SCREW, PUMP MOUNTING (1 1/2") - UPPER PUMP	1,1		снято с производства
12	10-30274	SCREW, PUMP MOUNTING (1 3/4") - UPPER PUMP	2,2		снято с производства
13	~~10-38036~~ 10-38036	SCREW, PUMP MOUNTING (1 1/2") - LOWER PUMP	1,1		цена по запросу
14	10-30273	SCREW, PUMP MOUNTING (1 7/8") - LOWER PUMP	2,2		снято с производства
15	32-33154A1	FUEL LINE ASSY, PUMP TO CARBURETOR (13 1/2")	1,1		снято с производства
16	~~22-29085~~ 22-8M0109010	ELBOW (45), UPPER CARBURETOR	1,1		цена по запросу
17	22-30174	ELBOW, UPPER FUEL PUMP OUTLET	1,1		снято с производства
18	22-30175	SLEEVE, FUEL PUMP OUTLET ELBOW	1,1		снято с производства
19	22-30177	NUT, FUEL PUMP OUTLET ELBOW	1,1		снято с производства
20	32-31552A1	FUEL LINE ASSY, PUMP TO PUMP (12 3/8")	1,1		снято с производства
21	32-31553A1	FUEL LINE ASSY, PUMP TO CARBURETOR (19 3/4")	1,1		снято с производства
22	32-30176	FUEL LINE, ADAPTOR TO LOWER FUEL PUMP INLET	1,1		7540 руб.
23	22-30174	ELBOW, LOWER FUEL PUMP INLET	1,1		снято с производства
24	22-30175	SLEEVE, FUEL PUMP INLET ELBOW	1,1		снято с производства
25	22-30177	NUT, FUEL PUMP INLET ELBOW	1,1		снято с производства
26	22-37682	колено от топливопровода к переходнику	1,1		2380 руб.
27	30186	ADAPTOR, CHECK UNIT (FUEL LINE)	1,1		цена по запросу
28	30187	STEM, CHECK UNIT ADAPTOR	1,1		снято с производства
29	~~25-20415~~ 25-20415	"O" RING, ADAPTOR STEM	1,1		цена по запросу
30	24-30189	SPRING, ADAPTOR STEM	1,1		420 руб.
31	30188	крышка шайбы переходника	1,1		200 руб.
32	~~10-37990~~ 10-37990	SCREW, ADAPTOR TO BOTTOM COWL (1 3/4")	2,2		цена по запросу
32	10-37561	SCREW, ADAPTOR TO BOTTOM COWL (2")	1,1		снято с производства
33	~~11-46887~~ 11-46887	NUT, ADAPTOR FASTENING SCREW	2,2		цена по запросу
34	32-31550A1	FUEL LINE ASSY, UPPER TO LOWER CARBURETOR (6")	1,1		снято с производства

1	Art.: 30269A2 FUEL PUMP ASSEMBLY - UPPER Деталей в узле: 1,1 снято с производства
2	Art.: 21-30430A1 обратный клапан в сборе Деталей в узле: 1,1 3150 руб.
2	Art.: 21-30430A1 обратный клапан в сборе Деталей в узле: 1,1 3150 руб.
3	Art.: 23014A1 комплект диафрагмы Деталей в узле: 1,1 1070 руб.
3	Art.: 23014A1 DIAPHRAGM KIG Деталей в узле: 1,1 1070 руб.
4	Art.: - Прокладка крышки топливного насоса Деталей в узле: 1,1
4	Art.: - Прокладка крышки топливного насоса Деталей в узле: 1,1
5	Art.: - Прокладка топливного насоса Деталей в узле: 2,2
5	Art.: - Прокладка крышки топливного насоса Деталей в узле: 2,2
6	Art.: - прокладка между обратным клапаном и корпусом Деталей в узле: 2,2
6	Art.: - прокладка между обратным клапаном и корпусом Деталей в узле: 2,2
7	Art.: 23004 фиксатор обратного клапана Деталей в узле: 1,1 снято с производства
7	Art.: 23004 фиксатор обратного клапана Деталей в узле: 1,1 снято с производства
8	Art.: ~~10-20037~~ 10-20037 Винт крепления фиксатора к корпусу Деталей в узле: 2,2 цена по запросу
8	Art.: ~~10-20037~~ 10-20037 Винт крепления фиксатора к корпусу Деталей в узле: 2,2 цена по запросу
9	Art.: 30461A2 FUEL PUMP ASSEMBLY - LOWER Деталей в узле: 1,1 снято с производства
10	Art.: 30275 Крышка топливного насоса Деталей в узле: 2,2 снято с производства
11	Art.: 10-29878 SCREW, PUMP MOUNTING (1 1/2") - UPPER PUMP Деталей в узле: 1,1 снято с производства
12	Art.: 10-30274 SCREW, PUMP MOUNTING (1 3/4") - UPPER PUMP Деталей в узле: 2,2 снято с производства
13	Art.: ~~10-38036~~ 10-38036 SCREW, PUMP MOUNTING (1 1/2") - LOWER PUMP Деталей в узле: 1,1 цена по запросу
14	Art.: 10-30273 SCREW, PUMP MOUNTING (1 7/8") - LOWER PUMP Деталей в узле: 2,2 снято с производства
15	Art.: 32-33154A1 FUEL LINE ASSY, PUMP TO CARBURETOR (13 1/2") Деталей в узле: 1,1 снято с производства
16	Art.: ~~22-29085~~ 22-8M0109010 ELBOW (45), UPPER CARBURETOR Деталей в узле: 1,1 цена по запросу
17	Art.: 22-30174 ELBOW, UPPER FUEL PUMP OUTLET Деталей в узле: 1,1 снято с производства
18	Art.: 22-30175 SLEEVE, FUEL PUMP OUTLET ELBOW Деталей в узле: 1,1 снято с производства
19	Art.: 22-30177 NUT, FUEL PUMP OUTLET ELBOW Деталей в узле: 1,1 снято с производства
20	Art.: 32-31552A1 FUEL LINE ASSY, PUMP TO PUMP (12 3/8") Деталей в узле: 1,1 снято с производства
21	Art.: 32-31553A1 FUEL LINE ASSY, PUMP TO CARBURETOR (19 3/4") Деталей в узле: 1,1 снято с производства
22	Art.: 32-30176 FUEL LINE, ADAPTOR TO LOWER FUEL PUMP INLET Деталей в узле: 1,1 7540 руб.
23	Art.: 22-30174 ELBOW, LOWER FUEL PUMP INLET Деталей в узле: 1,1 снято с производства
24	Art.: 22-30175 SLEEVE, FUEL PUMP INLET ELBOW Деталей в узле: 1,1 снято с производства
25	Art.: 22-30177 NUT, FUEL PUMP INLET ELBOW Деталей в узле: 1,1 снято с производства
26	Art.: 22-37682 колено от топливопровода к переходнику Деталей в узле: 1,1 2380 руб.
27	Art.: 30186 ADAPTOR, CHECK UNIT (FUEL LINE) Деталей в узле: 1,1 цена по запросу
28	Art.: 30187 STEM, CHECK UNIT ADAPTOR Деталей в узле: 1,1 снято с производства
29	Art.: ~~25-20415~~ 25-20415 "O" RING, ADAPTOR STEM Деталей в узле: 1,1 цена по запросу
30	Art.: 24-30189 SPRING, ADAPTOR STEM Деталей в узле: 1,1 420 руб.
31	Art.: 30188 крышка шайбы переходника Деталей в узле: 1,1 200 руб.
32	Art.: ~~10-37990~~ 10-37990 SCREW, ADAPTOR TO BOTTOM COWL (1 3/4") Деталей в узле: 2,2 цена по запросу
32	Art.: 10-37561 SCREW, ADAPTOR TO BOTTOM COWL (2") Деталей в узле: 1,1 снято с производства
33	Art.: ~~11-46887~~ 11-46887 NUT, ADAPTOR FASTENING SCREW Деталей в узле: 2,2 цена по запросу
34	Art.: 32-31550A1 FUEL LINE ASSY, UPPER TO LOWER CARBURETOR (6") Деталей в узле: 1,1 снято с производства
