MARK 20H

← | →

зажим и поворотный кронштейн в сборе

Корпус вертикального вала в сборе

Корпус редуктора в сборе

DRIVE SHAFT HOUSING CONVERSION KIT (A-29499A1)

CARBURETOR AND FUEL PUMP CONVERSION KIT (A-29492A1)

GEAR CONVERSION KIT (A-29513A1)

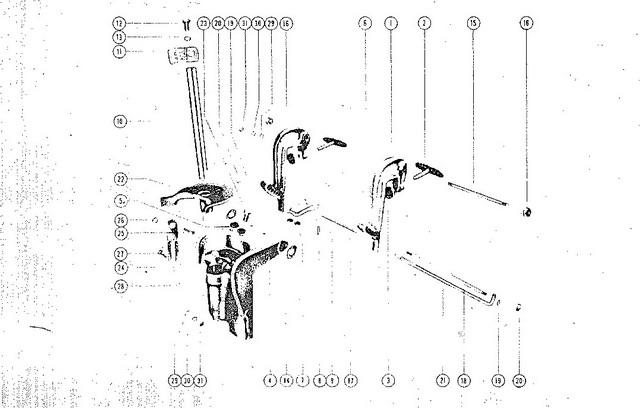

зажим и поворотный кронштейн в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~1400-21A1~~ 1463-3557A1	кронштейн крепления двигателя в сборе	2		снято с производства
2	22477A4	струбцинный винт с откидной ручкой в сборе	2		снято с производства
3	~~12-20214~~ 12-20214	шайба струбцинного винта с откидной ручкой	2		цена по запросу
4	1402-134A1	поворотный кронштейн в сборе	1		снято с производства
5	20203	Фрикционный диск	2		980 руб.
6	20701A1	пластина зажима в сборе	1		снято с производства
7	20203	Фрикционный диск	2		980 руб.
8	~~10-21625~~ 10-21625	винт крепления пластины зажима	2		цена по запросу
9	13-26992	стопорная шайба винта крепления пластины зажима	2		90 руб.
10	17-20891	SWIVEL PIN, CO-PILOT DISC	1		снято с производства
11	54-21727	CLIP, SWIVEL PIN RETAINER	1		снято с производства
12	10-28635	SCREW, RETAINER CLIP	1		220 руб.
13	13-26992	LOCKWASHER, RETAINER CLIP SCREW	1		90 руб.
14	15-20695	регулировочная прокладка между кронштейном крепления двигателя и поворотным кронштейном (.010)	2		снято с производства
15	16-20694	шпилька крепления кронштейна крепления двигателя к поворотному кронштейну	1		снято с производства
16	11-20696	гайка шпильки крепления кронштейна крепления двигателя к поворотному кронштейну	2		снято с производства
17	~~23-20658~~ 23-20658	проставка шпильки кронштейна крепления двигателя	1		цена по запросу
18	~~16-20657~~ 16-20657	шпилька кронштейна крепления двигателя	1		цена по запросу
19	13-26993	стопорная шайба шпильки кронштейна крепления двигателя	2		цена по запросу
20	~~11-20083~~ 11-20083	гайка шпильки кронштейна крепления двигателя	2		цена по запросу
21	~~17-28848A2~~ ~~17-56373A1~~ 17-56373A2	стержень фиксатора наклона в сборе	1		3700 руб.
22	20951	CO-PILOT DISC ASSEMBLY	1		снято с производства
23	~~10-20705~~ 10-20705	SCREW, CO-PILOT ADJUSTING	1		цена по запросу
24	20693	LEVER, TILT STOP	1		снято с производства
25	10-20217	SCREW, ANCHOR - TILT STOP LEVER	1		снято с производства
26	23-20216	SPACER, TILT STOP LEVER	1		снято с производства
27	10-27790	SCREW, RETAINING - TILT STOP LEVER	1		снято с производства
28	13-20846	WASHER, WAVE - RETAINING SCREW	1		снято с производства
29	12-20028	WASHER, TILT STOP LEVER SCREW	2		230 руб.
30	13-26992	LOCKWASHER, TILT STOP LEVER SCREW	2		90 руб.
31	11-20088	гайка винта рычага фиксатора наклона	2		снято с производства
-	38-20914	SERIAL PLATE	1		снято с производства
-	10-20314	SCREW, DRIVE - SERIAL PLATE TO SWIVEL BRACKET	4		снято с производства

1	Art.: ~~1400-21A1~~ 1463-3557A1 кронштейн крепления двигателя в сборе Деталей в узле: 2 снято с производства
2	Art.: 22477A4 струбцинный винт с откидной ручкой в сборе Деталей в узле: 2 снято с производства
3	Art.: ~~12-20214~~ 12-20214 шайба струбцинного винта с откидной ручкой Деталей в узле: 2 цена по запросу
4	Art.: 1402-134A1 поворотный кронштейн в сборе Деталей в узле: 1 снято с производства
5	Art.: 20203 Фрикционный диск Деталей в узле: 2 980 руб.
6	Art.: 20701A1 пластина зажима в сборе Деталей в узле: 1 снято с производства
7	Art.: 20203 Фрикционный диск Деталей в узле: 2 980 руб.
8	Art.: ~~10-21625~~ 10-21625 винт крепления пластины зажима Деталей в узле: 2 цена по запросу
9	Art.: 13-26992 стопорная шайба винта крепления пластины зажима Деталей в узле: 2 90 руб.
10	Art.: 17-20891 SWIVEL PIN, CO-PILOT DISC Деталей в узле: 1 снято с производства
11	Art.: 54-21727 CLIP, SWIVEL PIN RETAINER Деталей в узле: 1 снято с производства
12	Art.: 10-28635 SCREW, RETAINER CLIP Деталей в узле: 1 220 руб.
13	Art.: 13-26992 LOCKWASHER, RETAINER CLIP SCREW Деталей в узле: 1 90 руб.
14	Art.: 15-20695 регулировочная прокладка между кронштейном крепления двигателя и поворотным кронштейном (.010) Деталей в узле: 2 снято с производства
15	Art.: 16-20694 шпилька крепления кронштейна крепления двигателя к поворотному кронштейну Деталей в узле: 1 снято с производства
16	Art.: 11-20696 гайка шпильки крепления кронштейна крепления двигателя к поворотному кронштейну Деталей в узле: 2 снято с производства
17	Art.: ~~23-20658~~ 23-20658 проставка шпильки кронштейна крепления двигателя Деталей в узле: 1 цена по запросу
18	Art.: ~~16-20657~~ 16-20657 шпилька кронштейна крепления двигателя Деталей в узле: 1 цена по запросу
19	Art.: 13-26993 стопорная шайба шпильки кронштейна крепления двигателя Деталей в узле: 2 цена по запросу
20	Art.: ~~11-20083~~ 11-20083 гайка шпильки кронштейна крепления двигателя Деталей в узле: 2 цена по запросу
21	Art.: ~~17-28848A2~~ ~~17-56373A1~~ 17-56373A2 стержень фиксатора наклона в сборе Деталей в узле: 1 3700 руб.
22	Art.: 20951 CO-PILOT DISC ASSEMBLY Деталей в узле: 1 снято с производства
23	Art.: ~~10-20705~~ 10-20705 SCREW, CO-PILOT ADJUSTING Деталей в узле: 1 цена по запросу
24	Art.: 20693 LEVER, TILT STOP Деталей в узле: 1 снято с производства
25	Art.: 10-20217 SCREW, ANCHOR - TILT STOP LEVER Деталей в узле: 1 снято с производства
26	Art.: 23-20216 SPACER, TILT STOP LEVER Деталей в узле: 1 снято с производства
27	Art.: 10-27790 SCREW, RETAINING - TILT STOP LEVER Деталей в узле: 1 снято с производства
28	Art.: 13-20846 WASHER, WAVE - RETAINING SCREW Деталей в узле: 1 снято с производства
29	Art.: 12-20028 WASHER, TILT STOP LEVER SCREW Деталей в узле: 2 230 руб.
30	Art.: 13-26992 LOCKWASHER, TILT STOP LEVER SCREW Деталей в узле: 2 90 руб.
31	Art.: 11-20088 гайка винта рычага фиксатора наклона Деталей в узле: 2 снято с производства
-	Art.: 38-20914 SERIAL PLATE Деталей в узле: 1 снято с производства
-	Art.: 10-20314 SCREW, DRIVE - SERIAL PLATE TO SWIVEL BRACKET Деталей в узле: 4 снято с производства
