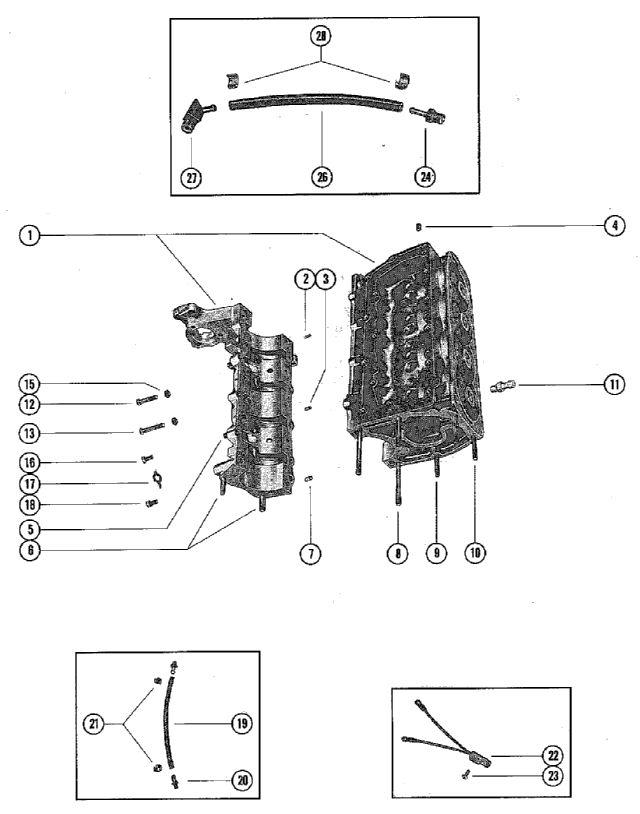

блок цилиндров и картер

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	831-5347A3	блок цилиндров и картер	1		снято с производства
2	17-20032	DOWEL PIN. CYLINDER BLOCK TO MAIN BEARING	2		цена по запросу
3	17-20323	DOWEL PIN, CYLINDER BLOCK TO CENTER MAIN BEARING	1		460 руб.
4	~~22-32802~~ ~~22-328021~~ 22-328022	PLUG, PIPE - WATER PRESSURE AND BALANCE TUBE HOLES	2		710 руб.
5	~~16-68164~~ 16-68164	шпилька крепления карбюратора (1 1/4")	4		цена по запросу
6	16-68165	шпилька крепления картера к корпусу вертикального вала (1 9/16")	2		снято с производства
7	~~17-20033~~ 17-20033	посадочный штифт крепления картера к блоку цилиндров	2		цена по запросу
8	16-68168	STUD CYL. BLOCK TO DRIVE SHAFT HOUSING (3 11/16")	2		снято с производства
9	16-68166	STUD, CYL. BLOCK TO DRIVE SHAFT HOUSING 3 5/16")	2		цена по запросу
10	16-68167	STUD, CYL. CLOCK TO DRIVE SHAFT HOUSING (1 15/16")	2		цена по запросу
11	~~22-29111~~ ~~22-291111~~ 22-291112	CONNECTOR, WATER TELL TALE HOLE - CYLINDER BLOCK	1		1160 руб.
12	~~10-69097~~ 10-69097	винт крепления картера к блоку цилиндров (1 1/2")	13		цена по запросу
12	10-69091	SCREW, CRANKCASE TO CYLINDER BLOCK (1 5/8")	1		снято с производства
13	~~10-69089~~ 10-69089	винт крепления картера к блоку цилиндров (2 3/4")	4		цена по запросу
15	~~11-46793~~ 11-46793	гайка винта картера	18		цена по запросу
16	~~10-26801~~ 10-26801	SCREW, MAIN BEARING LOCKING (5/8")	2		цена по запросу
17	14-20091	стопорная шайба винта фиксации подшипника	3		230 руб.
18	10-20359	SCREW, CENTER MAIN BEARING LOCKING (1")	1		230 руб.
19	~~32-34395A1~~ ~~32-99127109~~ 32-830756109	TUBE, BALANCE - MAIN BEARING (8")	1		цена по запросу
20	~~22-29111~~ ~~22-291111~~ 22-291112	CONNECTOR, BALANCE TUBE TO CYLINDER BLOCK	2		1160 руб.
21	54-20386	CLAMP, BALANCE TUBE TO CONNECTORS	2		снято с производства
22	58124A8	переключатель в сборе (Mercury)	1		снято с производства
23	10-48408	SCREW, MERCURY SWITCH TO EXH. MANIFORLD COVER (1/2")	1		220 руб.
24	21-64871A2	CHECK VALVE ASSEMBLY, BLEED HOSE (UPPER)	1		снято с производства
26	~~32-54936~~ ~~32-5493576~~ 32-5493579	HOSE, CYLINDER BLEED	1		цена по запросу
27	~~22-65857~~ 22-65857	CONNECTOR, CYLINDER BLEED HOSE (LOWER)	1		цена по запросу
28	54-20387	зажим присоединения шланга подкачки топлива	4		снято с производства

1	Art.: 831-5347A3 блок цилиндров и картер Деталей в узле: 1 снято с производства
2	Art.: 17-20032 DOWEL PIN. CYLINDER BLOCK TO MAIN BEARING Деталей в узле: 2 цена по запросу
3	Art.: 17-20323 DOWEL PIN, CYLINDER BLOCK TO CENTER MAIN BEARING Деталей в узле: 1 460 руб.
4	Art.: ~~22-32802~~ ~~22-328021~~ 22-328022 PLUG, PIPE - WATER PRESSURE AND BALANCE TUBE HOLES Деталей в узле: 2 710 руб.
5	Art.: ~~16-68164~~ 16-68164 шпилька крепления карбюратора (1 1/4") Деталей в узле: 4 цена по запросу
6	Art.: 16-68165 шпилька крепления картера к корпусу вертикального вала (1 9/16") Деталей в узле: 2 снято с производства
7	Art.: ~~17-20033~~ 17-20033 посадочный штифт крепления картера к блоку цилиндров Деталей в узле: 2 цена по запросу
8	Art.: 16-68168 STUD CYL. BLOCK TO DRIVE SHAFT HOUSING (3 11/16") Деталей в узле: 2 снято с производства
9	Art.: 16-68166 STUD, CYL. BLOCK TO DRIVE SHAFT HOUSING 3 5/16") Деталей в узле: 2 цена по запросу
10	Art.: 16-68167 STUD, CYL. CLOCK TO DRIVE SHAFT HOUSING (1 15/16") Деталей в узле: 2 цена по запросу
11	Art.: ~~22-29111~~ ~~22-291111~~ 22-291112 CONNECTOR, WATER TELL TALE HOLE - CYLINDER BLOCK Деталей в узле: 1 1160 руб.
12	Art.: ~~10-69097~~ 10-69097 винт крепления картера к блоку цилиндров (1 1/2") Деталей в узле: 13 цена по запросу
12	Art.: 10-69091 SCREW, CRANKCASE TO CYLINDER BLOCK (1 5/8") Деталей в узле: 1 снято с производства
13	Art.: ~~10-69089~~ 10-69089 винт крепления картера к блоку цилиндров (2 3/4") Деталей в узле: 4 цена по запросу
15	Art.: ~~11-46793~~ 11-46793 гайка винта картера Деталей в узле: 18 цена по запросу
16	Art.: ~~10-26801~~ 10-26801 SCREW, MAIN BEARING LOCKING (5/8") Деталей в узле: 2 цена по запросу
17	Art.: 14-20091 стопорная шайба винта фиксации подшипника Деталей в узле: 3 230 руб.
18	Art.: 10-20359 SCREW, CENTER MAIN BEARING LOCKING (1") Деталей в узле: 1 230 руб.
19	Art.: ~~32-34395A1~~ ~~32-99127109~~ 32-830756109 TUBE, BALANCE - MAIN BEARING (8") Деталей в узле: 1 цена по запросу
20	Art.: ~~22-29111~~ ~~22-291111~~ 22-291112 CONNECTOR, BALANCE TUBE TO CYLINDER BLOCK Деталей в узле: 2 1160 руб.
21	Art.: 54-20386 CLAMP, BALANCE TUBE TO CONNECTORS Деталей в узле: 2 снято с производства
22	Art.: 58124A8 переключатель в сборе (Mercury) Деталей в узле: 1 снято с производства
23	Art.: 10-48408 SCREW, MERCURY SWITCH TO EXH. MANIFORLD COVER (1/2") Деталей в узле: 1 220 руб.
24	Art.: 21-64871A2 CHECK VALVE ASSEMBLY, BLEED HOSE (UPPER) Деталей в узле: 1 снято с производства
26	Art.: ~~32-54936~~ ~~32-5493576~~ 32-5493579 HOSE, CYLINDER BLEED Деталей в узле: 1 цена по запросу
27	Art.: ~~22-65857~~ 22-65857 CONNECTOR, CYLINDER BLEED HOSE (LOWER) Деталей в узле: 1 цена по запросу
28	Art.: 54-20387 зажим присоединения шланга подкачки топлива Деталей в узле: 4 снято с производства
