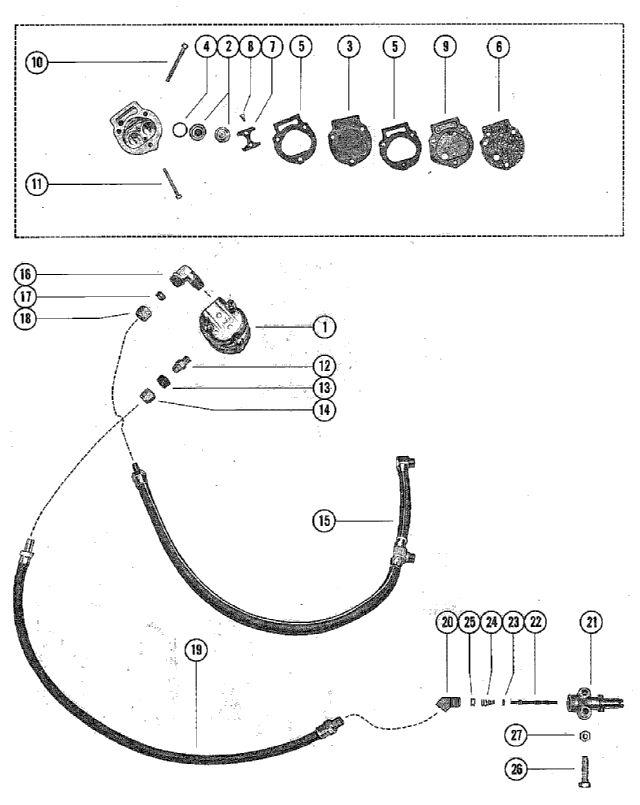

Топливный насос в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	30269A2	Топливный насос в сборе	1,1,,		снято с производства
1	~~53156A3~~ 56677A6	Топливный насос в сборе	,,1,1		снято с производства
2	21-30430A1	обратный клапан в сборе	1,1,1,1		3310 руб.
3	23014A1	комплект диафрагмы	1,1,1,1		1130 руб.
4	-	прокладка между обратным клапаном и корпусом	2,2,2,2
5	-	Прокладка топливного насоса	2,2,2,2
6	-	Прокладка крышки топливного насоса	1,1,1,1
7	23004	фиксатор обратного клапана	1,1,1,1		снято с производства
8	~~10-20037~~ 10-20037	Винт крепления фиксатора к корпусу	2,2,2,2		цена по запросу
9	23008	Крышка топливного насоса	1,1,1,1		снято с производства
10	10-30274	винт крепления топливного насоса (1 3/4")	2,2,,		снято с производства
10	10-30273	SCREW, FUEL PUMP MOUNTING (1 7/8")	,,2,2		снято с производства
11	10-29878	винт крепления топливного насоса (1 1/2")	1,1,,		снято с производства
11	~~10-38036~~ 10-38036	винт крепления топливного насоса (1 1/2")	,,1,1		цена по запросу
12	22-22949	соединитель впуска насоса и топливопровода	1,1,1,1		снято с производства
13	22-22946	резиновая втулка соединителя	1,1,1,1		530 руб.
14	22-22948	гайка крепления соединителя к топливопроводу	1,1,1,1		снято с производства
15	32-32094	FUEL LINE, PUMP TO LOWER AND UPPER FILTER	1,1,1,1		12040 руб.
16	22-22995	колено впуска топливного насоса	1,1,1,1		снято с производства
17	22-22946	резиновая втулка	1,1,1,1		530 руб.
18	22-22948	гайка колена	1,1,1,1		снято с производства
19	32-30036	топливопровод от топливного насоса к переходнику	1,1,1,1		7850 руб.
20	22-37682	CONNECTOR, FUEL LINE TO ADAPTOR	1,1,1,1		2500 руб.
21	30186	ADAPTOR, CHECK UNIT (FUEL LINE)	1,1,1,1		цена по запросу
22	30187	STEM, CHECK UNIT ADAPTOR	1,1,1,1		снято с производства
23	~~25-20415~~ 25-20415	"O" RING, ADAPTOR STEM	1,1,1,1		цена по запросу
24	24-30189	SPRING, ADAPTOR STEM	1,1,1,1		440 руб.
25	30188	крышка шайбы переходника	1,1,1,1		210 руб.
26	~~10-37990~~ 10-37990	SCREW, ADAPTOR TO BOTTOM COWL (1 3/4")	2,,2,		цена по запросу
26	10-21937	SCREW, ADAPTOR TO BOTTOM COWL (2")	,2,,2		цена по запросу
27	~~11-46887~~ 11-46887	Гайка винта переходника	2,2,2,2		цена по запросу

1	Art.: 30269A2 Топливный насос в сборе Деталей в узле: 1,1,, снято с производства
1	Art.: ~~53156A3~~ 56677A6 Топливный насос в сборе Деталей в узле: ,,1,1 снято с производства
2	Art.: 21-30430A1 обратный клапан в сборе Деталей в узле: 1,1,1,1 3310 руб.
3	Art.: 23014A1 комплект диафрагмы Деталей в узле: 1,1,1,1 1130 руб.
4	Art.: - прокладка между обратным клапаном и корпусом Деталей в узле: 2,2,2,2
5	Art.: - Прокладка топливного насоса Деталей в узле: 2,2,2,2
6	Art.: - Прокладка крышки топливного насоса Деталей в узле: 1,1,1,1
7	Art.: 23004 фиксатор обратного клапана Деталей в узле: 1,1,1,1 снято с производства
8	Art.: ~~10-20037~~ 10-20037 Винт крепления фиксатора к корпусу Деталей в узле: 2,2,2,2 цена по запросу
9	Art.: 23008 Крышка топливного насоса Деталей в узле: 1,1,1,1 снято с производства
10	Art.: 10-30274 винт крепления топливного насоса (1 3/4") Деталей в узле: 2,2,, снято с производства
10	Art.: 10-30273 SCREW, FUEL PUMP MOUNTING (1 7/8") Деталей в узле: ,,2,2 снято с производства
11	Art.: 10-29878 винт крепления топливного насоса (1 1/2") Деталей в узле: 1,1,, снято с производства
11	Art.: ~~10-38036~~ 10-38036 винт крепления топливного насоса (1 1/2") Деталей в узле: ,,1,1 цена по запросу
12	Art.: 22-22949 соединитель впуска насоса и топливопровода Деталей в узле: 1,1,1,1 снято с производства
13	Art.: 22-22946 резиновая втулка соединителя Деталей в узле: 1,1,1,1 530 руб.
14	Art.: 22-22948 гайка крепления соединителя к топливопроводу Деталей в узле: 1,1,1,1 снято с производства
15	Art.: 32-32094 FUEL LINE, PUMP TO LOWER AND UPPER FILTER Деталей в узле: 1,1,1,1 12040 руб.
16	Art.: 22-22995 колено впуска топливного насоса Деталей в узле: 1,1,1,1 снято с производства
17	Art.: 22-22946 резиновая втулка Деталей в узле: 1,1,1,1 530 руб.
18	Art.: 22-22948 гайка колена Деталей в узле: 1,1,1,1 снято с производства
19	Art.: 32-30036 топливопровод от топливного насоса к переходнику Деталей в узле: 1,1,1,1 7850 руб.
20	Art.: 22-37682 CONNECTOR, FUEL LINE TO ADAPTOR Деталей в узле: 1,1,1,1 2500 руб.
21	Art.: 30186 ADAPTOR, CHECK UNIT (FUEL LINE) Деталей в узле: 1,1,1,1 цена по запросу
22	Art.: 30187 STEM, CHECK UNIT ADAPTOR Деталей в узле: 1,1,1,1 снято с производства
23	Art.: ~~25-20415~~ 25-20415 "O" RING, ADAPTOR STEM Деталей в узле: 1,1,1,1 цена по запросу
24	Art.: 24-30189 SPRING, ADAPTOR STEM Деталей в узле: 1,1,1,1 440 руб.
25	Art.: 30188 крышка шайбы переходника Деталей в узле: 1,1,1,1 210 руб.
26	Art.: ~~10-37990~~ 10-37990 SCREW, ADAPTOR TO BOTTOM COWL (1 3/4") Деталей в узле: 2,,2, цена по запросу
26	Art.: 10-21937 SCREW, ADAPTOR TO BOTTOM COWL (2") Деталей в узле: ,2,,2 цена по запросу
27	Art.: ~~11-46887~~ 11-46887 Гайка винта переходника Деталей в узле: 2,2,2,2 цена по запросу
