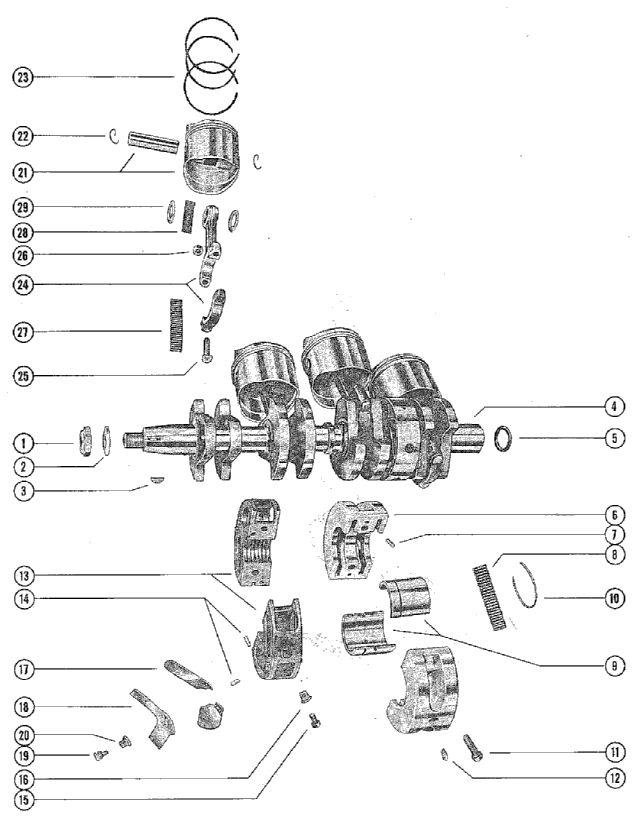

коленчатый вал, поршень и шатун

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	11-22339	гайка маховика	1,1,1,1		цена по запросу
2	12-33001	шайба гайки маховика	1,1,1,1		830 руб.
3	28-20094	шпонка привода маховика	1,1,1,1		230 руб.
4	~~400-1730~~ 400-2976A2	Коленчатый вал	1,1,1,1		снято с производства
5	25-29619	"O" RING, DRIVE SHAFT SPLINE	1,1,1,1		210 руб.
6	~~500-1030A1~~ ~~500-3203A1~~ 500-3590A1	центральный коренной вкладыш в сборе	1,1,1,1		цена по запросу
7	17-20032	посадочный штифт центрального коренного вкладыша	2,2,2,2		цена по запросу
8	~~29-20046~~ 29-20046T	Игольчатый подшипник	28,28,28,2		снято с производства
9	20047	RACE, OUTER	1,1,1,1		снято с производства
10	53-20048	RING, SNAP - OUTER RACE CLAMPING	1,1,1,1		снято с производства
11	10-28666	SCREW, CENTER MAIN BEARING CLAMPING	2,2,2,2		снято с производства
12	17-20379	DOWEL PIN, (STEPPED)	1,1,1,1		снято с производства
13	~~534-2497A2~~ ~~534-3267A2~~ 534-3267A8	MAIN BEARING ASSEMBLY ( VALVE TYPE)	2,2,2,2		цена по запросу
14	17-20032	посадочный штифт коренного вкладыша	20,20,20,2		цена по запросу
15	10-25313	SCREW, MAIN BEARING CLAMPING (1/2")	4,4,4,4		снято с производства
16	11-29469	гайка винта зажима коренного вкладыша	4,4,4,4		снято с производства
17	~~34-30303A1~~ ~~34-20888A1~~ 34-56704A1	REED SET, MATCHED - MAIN BEARING	2,2,2,2		цена по запросу
18	34-20053	REED STOP, MAIN BEARING REED VALVES	8,8,8,8		снято с производства
19	~~10-29465~~ 10-29465	SCREW, REED STOP MOUNTING (1/2")	8,8,8,8		цена по запросу
20	11-29469	NUT, REED STOP MOUNTING SCREW	8,8,8,8		снято с производства
21	~~724-2537A4~~ 724-2537A2	Поршень и поршневой палец в сборе	4,4,4,4		снято с производства
22	40-20057	Стопорное кольцо поршневого пальца	8,8,8,8		снято с производства
23	~~39-27841~~ 39-27841A12	Поршневое кольцо	12,12,12,1		15240 руб.
24	~~600-7A4~~ 600-2748A2	CONNECTING ROD AND CAP ASSEMBLY (SEE NOTE BELOW)	4,4,4,4		снято с производства
25	~~10-20060~~ 10-20060	винт крепления крышки к шатуну	8,8,8,8		цена по запросу
26	11-20061	Гайка винта шатуна	8,8,8,8		снято с производства
27	~~29-20046~~ 29-20046T	BEARING, NEEDLE - CRANKPIN	100,100,10		снято с производства
28	29-20063	игольчатый подшипник поршневого пальца	88,88,88,8		90 руб.
29	12-28121	WASHER, NEEDLE LOCATING	8,8,8,8		снято с производства
-	~~724-2553A3~~ 724-2553A2	поршень и поршневой палец в сборе (увеличение 0.015)	4,4,4,4		снято с производства
-	39-28616A12	поршневое кольцо (увеличение 0.015)	12,12,12,1		цена по запросу

1	Art.: 11-22339 гайка маховика Деталей в узле: 1,1,1,1 цена по запросу
2	Art.: 12-33001 шайба гайки маховика Деталей в узле: 1,1,1,1 830 руб.
3	Art.: 28-20094 шпонка привода маховика Деталей в узле: 1,1,1,1 230 руб.
4	Art.: ~~400-1730~~ 400-2976A2 Коленчатый вал Деталей в узле: 1,1,1,1 снято с производства
5	Art.: 25-29619 "O" RING, DRIVE SHAFT SPLINE Деталей в узле: 1,1,1,1 210 руб.
6	Art.: ~~500-1030A1~~ ~~500-3203A1~~ 500-3590A1 центральный коренной вкладыш в сборе Деталей в узле: 1,1,1,1 цена по запросу
7	Art.: 17-20032 посадочный штифт центрального коренного вкладыша Деталей в узле: 2,2,2,2 цена по запросу
8	Art.: ~~29-20046~~ 29-20046T Игольчатый подшипник Деталей в узле: 28,28,28,2 снято с производства
9	Art.: 20047 RACE, OUTER Деталей в узле: 1,1,1,1 снято с производства
10	Art.: 53-20048 RING, SNAP - OUTER RACE CLAMPING Деталей в узле: 1,1,1,1 снято с производства
11	Art.: 10-28666 SCREW, CENTER MAIN BEARING CLAMPING Деталей в узле: 2,2,2,2 снято с производства
12	Art.: 17-20379 DOWEL PIN, (STEPPED) Деталей в узле: 1,1,1,1 снято с производства
13	Art.: ~~534-2497A2~~ ~~534-3267A2~~ 534-3267A8 MAIN BEARING ASSEMBLY ( VALVE TYPE) Деталей в узле: 2,2,2,2 цена по запросу
14	Art.: 17-20032 посадочный штифт коренного вкладыша Деталей в узле: 20,20,20,2 цена по запросу
15	Art.: 10-25313 SCREW, MAIN BEARING CLAMPING (1/2") Деталей в узле: 4,4,4,4 снято с производства
16	Art.: 11-29469 гайка винта зажима коренного вкладыша Деталей в узле: 4,4,4,4 снято с производства
17	Art.: ~~34-30303A1~~ ~~34-20888A1~~ 34-56704A1 REED SET, MATCHED - MAIN BEARING Деталей в узле: 2,2,2,2 цена по запросу
18	Art.: 34-20053 REED STOP, MAIN BEARING REED VALVES Деталей в узле: 8,8,8,8 снято с производства
19	Art.: ~~10-29465~~ 10-29465 SCREW, REED STOP MOUNTING (1/2") Деталей в узле: 8,8,8,8 цена по запросу
20	Art.: 11-29469 NUT, REED STOP MOUNTING SCREW Деталей в узле: 8,8,8,8 снято с производства
21	Art.: ~~724-2537A4~~ 724-2537A2 Поршень и поршневой палец в сборе Деталей в узле: 4,4,4,4 снято с производства
22	Art.: 40-20057 Стопорное кольцо поршневого пальца Деталей в узле: 8,8,8,8 снято с производства
23	Art.: ~~39-27841~~ 39-27841A12 Поршневое кольцо Деталей в узле: 12,12,12,1 15240 руб.
24	Art.: ~~600-7A4~~ 600-2748A2 CONNECTING ROD AND CAP ASSEMBLY (SEE NOTE BELOW) Деталей в узле: 4,4,4,4 снято с производства
25	Art.: ~~10-20060~~ 10-20060 винт крепления крышки к шатуну Деталей в узле: 8,8,8,8 цена по запросу
26	Art.: 11-20061 Гайка винта шатуна Деталей в узле: 8,8,8,8 снято с производства
27	Art.: ~~29-20046~~ 29-20046T BEARING, NEEDLE - CRANKPIN Деталей в узле: 100,100,10 снято с производства
28	Art.: 29-20063 игольчатый подшипник поршневого пальца Деталей в узле: 88,88,88,8 90 руб.
29	Art.: 12-28121 WASHER, NEEDLE LOCATING Деталей в узле: 8,8,8,8 снято с производства
-	Art.: ~~724-2553A3~~ 724-2553A2 поршень и поршневой палец в сборе (увеличение 0.015) Деталей в узле: 4,4,4,4 снято с производства
-	Art.: 39-28616A12 поршневое кольцо (увеличение 0.015) Деталей в узле: 12,12,12,1 цена по запросу
