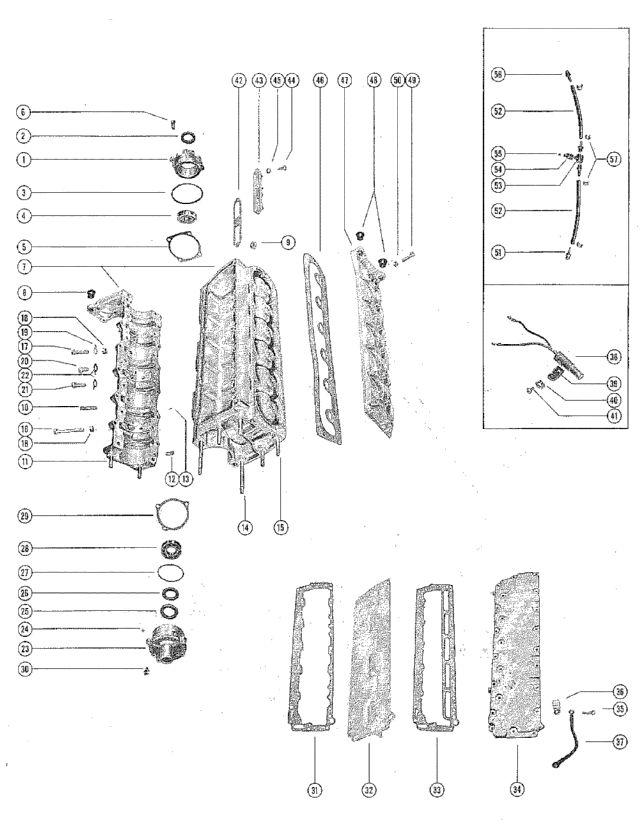

блок цилиндров и картер в сборе (Mercury 850E)

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	1125-1675A1	Верхняя торцевая крышка в сборе	1		снято с производства
2	~~26-29476~~ 26-29476	Сальник	1		цена по запросу
3	25-20081	Уплотнительное кольцо	1		280 руб.
4	~~30-20080~~ 30-20080	Шариковый подшипник	1		цена по запросу
5	15-20082A1	SHIM, END CAP TO CRANKCASE (.002-3-510)	AR		снято с производства
6	10-30225	SCREW, END CAP MOUNTING	4		90 руб.
7	~~833-1919A1~~ 833-1919A2	блок цилиндров и картер	1		снято с производства
8	23-26348	BUSHING, CRANKCASE - COWL MOUNTING STUD	2		снято с производства
9	~~22-30139~~ 22-30139	PLUG, PIPE-WATER PRESSURE HOLE	1		цена по запросу
10	16-21831	Шпилька крепления карбюратора	6		снято с производства
11	~~16-26133~~ 16-26133	шпилька крепления картера к корпусу вертикального вала	2		цена по запросу
12	~~17-20033~~ 17-20033	посадочный штифт крепления картера к блоку цилиндров	2		цена по запросу
13	17-20032	PIN,DOWEL-CYLINDER BLOCK TO MAIN BEARING	3		цена по запросу
14	16-26134	шпилька крепления блока цилиндров к корпусу вертикального вала	2		снято с производства
15	16-26135	STUD, CYLINDER BLOCK TO DRIVE SHAFT HOUSING	4		снято с производства
16	10-26132	винт крепления картера к блоку цилиндров (2 1/2")	2		снято с производства
16	10-29877	SCREW, CRANKCASE TO CYLINDER BLOCK (3 1/4")	3		снято с производства
17	~~10-21574~~ 10-21574	SCREW, CRANKCASE TO CYLINDER BLOCK (1 5/8")	2		цена по запросу
17	~~10-22040~~ 10-22040	винт крепления картера к блоку цилиндров (1 1/2")	19		цена по запросу
18	11-29250	NUT, CRANKCASE FASTENING SCREW	26		260 руб.
19	~~26551~~ 26551	BRACKET, CLAMP EXTENSION	1		цена по запросу
20	~~10-26801~~ 10-26801	SCREW, MAIN BEARING LOCKING	3		цена по запросу
21	10-20359	SCREW,CENTER MAIN BEARING LOCKING	2		220 руб.
22	14-20091	стопорная шайба винта фиксации подшипника	5		220 руб.
23	1126-1751A1	END CAP ASSEMBLY,LOWER	1		снято с производства
24	21-28481A1	CHECK VALVE ASSEMBLY,END CAP	1		снято с производства
25	~~26-29476~~ 26-29476	Верхний сальник	1		цена по запросу
26	26-29478	Нижний сальник	1		4190 руб.
27	25-20081	Уплотнительное кольцо	1		280 руб.
28	~~30-20080~~ 30-20080	Шариковый подшипник	1		цена по запросу
29	15-20085A1	SHIM, END CAP TO CRANKCASE (.002-3-5-10)	AR		10010 руб.
30	10-30225	SCREW,END CAP MOUNTING	3		90 руб.
31	27-30013	прокладка между блоком цилиндров и пластиной коллектора	1		снято с производства
32	30066	PLATE,EXHAUST MANIFOLD	1		снято с производства
33	27-30012	GASKET, MANIFOLD PLATE TO COVER	1		снято с производства
34	31303	Крышка выпускного коллектора	1		снято с производства
35	10-28667	SCREW, ,MANIFOLD COVER MOUNTING	23		220 руб.
36	54-26519	CLAMP, SPARK PLUG LEADS TO COVER	3		снято с производства
37	30109	GROUND STRAP ASSEMBLY, CYLINDER BLOCK TO BOTTOM COWL	1		снято с производства
38	~~30000~~ ~~33385A1~~ -58124A1	SWTITCH, MERCURY (N.L.A.-ORDER 33385A1 MERCURY SWITCH AND (1	1		снято с производства
39	54-22875	CLAMP, MERCURY SWITCH HOLDING	1		480 руб.
40	~~22789~~ ~~69205~~ -8M0084613	D-образная шайба винта крепления зажима	1		130 руб.
41	10-20401	SCREW, MERCURY SWITCH CLAMP TO EXHAUST COVER	1		снято с производства
42	27-29866	GASKET, TRANSFER PORT COVER	3		снято с производства
43	29886	COVER, TRANSFER PORT	3		снято с производства
44	10-20540	SCREW, TRANSFER PORT COVER MOUNTING (5/8")	8		снято с производства
44	10-24770	SCREW, TRANSFER PORT COVER AND SNUBBER MOUNTING (1 3/8" )	1		снято с производства
45	13-26992	LOCKWASHER, TRANSFER PORT COVER AND SNUBBER MOUNTING SCREW	1		90 руб.
46	27-31798	Прокладка крышки блока цилиндров	1		2350 руб.
47	1011-1946A1	CYLINDER BLOCK COVER ASSEMBLY	1		снято с производства
48	23-26348	BUSHING COVER-COWL MOUNTING STUD	2		снято с производства
49	10-20653	SCREW, CYLINDER BLOCK COVER MOUNTING (1")	16		цена по запросу
50	11-20184	Гайка винта крепления крышки	16		цена по запросу
51	~~22-20445~~ 22-20445	CONNECTOR, CYLINDER BLEED HOSE-LOWER AND CENTER	3		цена по запросу
52	~~32-29873~~ ~~32-32840A1~~ 32-52742A1	HOSE,UPPER AND LOWER CYLINDER BLEED	2		цена по запросу
53	22-25956	TEE, CHECK VALVE AND ADAPTOR	1		снято с производства
54	22-28586A1	ADAPTOR AND CHECK VALVE ASSEMBLY	1		снято с производства
55	21-28481A1	CHECK VALVE ASSEMBLY-ADAPTOR	1		снято с производства
55	21-28481A1	обратный клапан в сборе	1		снято с производства
56	~~21-28483A1~~ 22-62365A1	CHECK VALVE ASSEMBLY,UPPER-BLEED HOSE	1		снято с производства
57	54-20387	CLAMP,BLEED HOSE TO CENNECTOR	4		снято с производства
