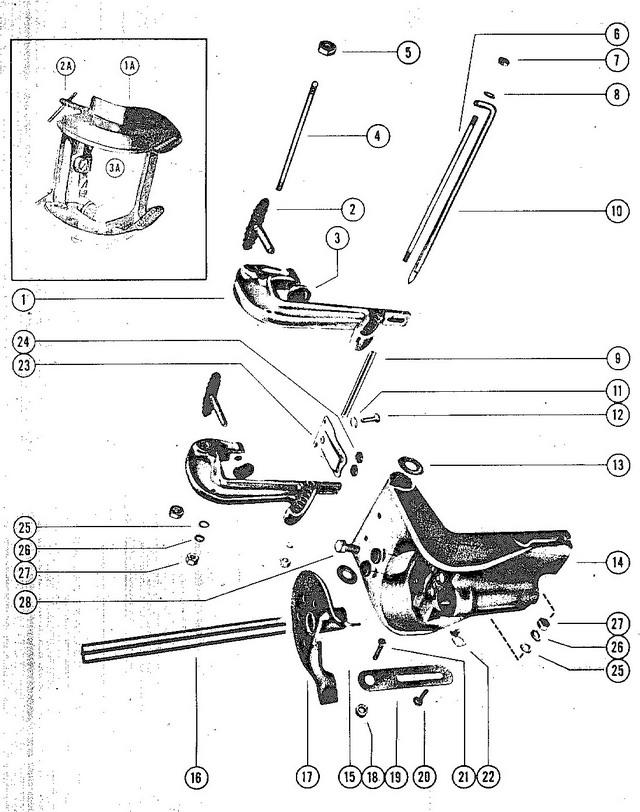

зажим и поворотный кронштейн в сборе

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~1400-21A1~~ 1463-3557A1	CLAMP BRACKET ASSEMBLY (FORGED)	,,2,		снято с производства
1	1413-714A1	CLAMP BRACKET ASSEMBLY (DIE CAST)	1,,,		снято с производства
1	1413-714A2	CLAMP BRACKET ASSEMBLY (DIE CAST)	,1,1,1		снято с производства
2	24364A1	струбцинный винт с откидной ручкой в сборе	,2,2,2		снято с производства
2	22468A2	струбцинный винт с откидной ручкой в сборе	2,,,		снято с производства
2	~~22477~~ 22477A4	струбцинный винт с откидной ручкой в сборе	,,2,		снято с производства
3	~~12-20214~~ 12-20214	шайба струбцинного винта с откидной ручкой	,,2,		цена по запросу
3	~~12-20214~~ 12-20214	шайба струбцинного винта с откидной ручкой	2,2,2,2		цена по запросу
4	16-22426	шпилька крепления кронштейна крепления двигателя к поворотному кронштейну	1,1,1,1		снято с производства
4	16-20694	шпилька крепления кронштейна крепления двигателя к поворотному кронштейну	,,1,		снято с производства
5	11-20696	гайка шпильки крепления кронштейна крепления двигателя к поворотному кронштейну	,,2,		снято с производства
5	11-20609	гайка шпильки крепления кронштейна крепления двигателя к поворотному кронштейну	2,2,2,2		снято с производства
6	~~16-20657~~ 16-20657	STUD, CLAMP BRACKET TO CLAMP BRACKET	,,1,		цена по запросу
7	~~11-20083~~ 11-20083	NUT, CLAMP BRACKET TO CLAMP BRACKET STUD	,,2,		цена по запросу
8	13-26993	LOCKWASHER, CLAMP BRACKET TO CLAMP BRACKET STUD	,,2,		цена по запросу
9	~~23-20658~~ 23-20658	проставка шпильки кронштейна крепления двигателя	,,1,		цена по запросу
10	17-22061	PIN, TILT LOCK	1,1,1,1		снято с производства
10	~~17-28848A2~~ ~~17-56373A1~~ 17-56373A2	стержень фиксатора наклона в сборе	,,1,		3970 руб.
10	16-24368A1	TILT LOCK STUD ASSEMBLY	1,1,,		снято с производства
11	13-26992	LOCKWASHER, CLAMP PLATE TO SWIVEL BRACKET SCREW	2,2,2,2		100 руб.
12	~~10-21625~~ 10-21625	SCREW, CLAMP PLATE TO SWIVEL BRACKET	2,2,2,2		цена по запросу
13	15-20695	SHIM, CLAMP BRACKET TO SWIVEL BRACKET	,,2,		снято с производства
13	15-24351	SHIM, CLAMP BRACKET TO SWIVEL BRACKET	2,2,2,2		цена по запросу
14	1402-134A1	SWIVEL BRACKET ASSEMBLY (FORGED)	,,1,		снято с производства
14	1405-254A1	SWIVEL BRACKET ASSEMBLY (DIE CAST)	1,1,1,1		снято с производства
15	20203	Фрикционный диск	2,2,2,2		1050 руб.
16	17-20891	PIN, SWIVEL BRACKET	1,1,1,1		снято с производства
17	20951	DISC, CO-PILOT (USE WITH 1503-242A2 DRIVE SHAFT HOUSING)	1,1,1,1		снято с производства
17	23635	DISC, CO-PILOT (USE IWTH 1512-780A1 DRIVE SHAFT HOUSING)	1,,,		снято с производства
18	23-20216	SPACER, TILT STOP LEVER	,,1,		снято с производства
19	20693	LEVER, TILT STOP	,,1,		снято с производства
20	10-27790	SCREW, TILT STOP LEVER TO SWIVEL BRACKET	,,1,		снято с производства
21	10-20217	SCREW, ANCHOR-TILT STOP LEVER	,,1,		снято с производства
22	13-20846	WASHER, WAVE-TILT STOP LEVER TO SWIVEL BRACKET SCREW	,,1,		снято с производства
23	24350A1	пластина зажима в сборе	,1,,		снято с производства
23	20701A1	пластина зажима в сборе	1,,1,1		снято с производства
24	20203	Фрикционный диск	2,2,2,2		1050 руб.
25	12-20028	WASHER, TILT STOP LEVER SCREW	,,2,		250 руб.
26	13-26992	LOCKWASHER, TILT STOP LEVER SCREW	,,2,		100 руб.
27	11-20088	гайка винта рычага фиксатора наклона	,,2,		снято с производства
28	~~10-20705~~ 10-20705	SCREW, CO-PILOT DISC ADJUSTING	1,1,1,1		цена по запросу
-	16-24368	STUD, TILT LOCK	1,1,,		снято с производства
-	~~11-20361~~ 11-8267089	NUT, TILT LOCK STUD	2,2,,		130 руб.
-	12-20028	WASHER, TILT LOCK STUD	2,2,,		250 руб.

1	Art.: ~~1400-21A1~~ 1463-3557A1 CLAMP BRACKET ASSEMBLY (FORGED) Деталей в узле: ,,2, снято с производства
1	Art.: 1413-714A1 CLAMP BRACKET ASSEMBLY (DIE CAST) Деталей в узле: 1,,, снято с производства
1	Art.: 1413-714A2 CLAMP BRACKET ASSEMBLY (DIE CAST) Деталей в узле: ,1,1,1 снято с производства
2	Art.: 24364A1 струбцинный винт с откидной ручкой в сборе Деталей в узле: ,2,2,2 снято с производства
2	Art.: 22468A2 струбцинный винт с откидной ручкой в сборе Деталей в узле: 2,,, снято с производства
2	Art.: ~~22477~~ 22477A4 струбцинный винт с откидной ручкой в сборе Деталей в узле: ,,2, снято с производства
3	Art.: ~~12-20214~~ 12-20214 шайба струбцинного винта с откидной ручкой Деталей в узле: ,,2, цена по запросу
3	Art.: ~~12-20214~~ 12-20214 шайба струбцинного винта с откидной ручкой Деталей в узле: 2,2,2,2 цена по запросу
4	Art.: 16-22426 шпилька крепления кронштейна крепления двигателя к поворотному кронштейну Деталей в узле: 1,1,1,1 снято с производства
4	Art.: 16-20694 шпилька крепления кронштейна крепления двигателя к поворотному кронштейну Деталей в узле: ,,1, снято с производства
5	Art.: 11-20696 гайка шпильки крепления кронштейна крепления двигателя к поворотному кронштейну Деталей в узле: ,,2, снято с производства
5	Art.: 11-20609 гайка шпильки крепления кронштейна крепления двигателя к поворотному кронштейну Деталей в узле: 2,2,2,2 снято с производства
6	Art.: ~~16-20657~~ 16-20657 STUD, CLAMP BRACKET TO CLAMP BRACKET Деталей в узле: ,,1, цена по запросу
7	Art.: ~~11-20083~~ 11-20083 NUT, CLAMP BRACKET TO CLAMP BRACKET STUD Деталей в узле: ,,2, цена по запросу
8	Art.: 13-26993 LOCKWASHER, CLAMP BRACKET TO CLAMP BRACKET STUD Деталей в узле: ,,2, цена по запросу
9	Art.: ~~23-20658~~ 23-20658 проставка шпильки кронштейна крепления двигателя Деталей в узле: ,,1, цена по запросу
10	Art.: 17-22061 PIN, TILT LOCK Деталей в узле: 1,1,1,1 снято с производства
10	Art.: ~~17-28848A2~~ ~~17-56373A1~~ 17-56373A2 стержень фиксатора наклона в сборе Деталей в узле: ,,1, 3970 руб.
10	Art.: 16-24368A1 TILT LOCK STUD ASSEMBLY Деталей в узле: 1,1,, снято с производства
11	Art.: 13-26992 LOCKWASHER, CLAMP PLATE TO SWIVEL BRACKET SCREW Деталей в узле: 2,2,2,2 100 руб.
12	Art.: ~~10-21625~~ 10-21625 SCREW, CLAMP PLATE TO SWIVEL BRACKET Деталей в узле: 2,2,2,2 цена по запросу
13	Art.: 15-20695 SHIM, CLAMP BRACKET TO SWIVEL BRACKET Деталей в узле: ,,2, снято с производства
13	Art.: 15-24351 SHIM, CLAMP BRACKET TO SWIVEL BRACKET Деталей в узле: 2,2,2,2 цена по запросу
14	Art.: 1402-134A1 SWIVEL BRACKET ASSEMBLY (FORGED) Деталей в узле: ,,1, снято с производства
14	Art.: 1405-254A1 SWIVEL BRACKET ASSEMBLY (DIE CAST) Деталей в узле: 1,1,1,1 снято с производства
15	Art.: 20203 Фрикционный диск Деталей в узле: 2,2,2,2 1050 руб.
16	Art.: 17-20891 PIN, SWIVEL BRACKET Деталей в узле: 1,1,1,1 снято с производства
17	Art.: 20951 DISC, CO-PILOT (USE WITH 1503-242A2 DRIVE SHAFT HOUSING) Деталей в узле: 1,1,1,1 снято с производства
17	Art.: 23635 DISC, CO-PILOT (USE IWTH 1512-780A1 DRIVE SHAFT HOUSING) Деталей в узле: 1,,, снято с производства
18	Art.: 23-20216 SPACER, TILT STOP LEVER Деталей в узле: ,,1, снято с производства
19	Art.: 20693 LEVER, TILT STOP Деталей в узле: ,,1, снято с производства
20	Art.: 10-27790 SCREW, TILT STOP LEVER TO SWIVEL BRACKET Деталей в узле: ,,1, снято с производства
21	Art.: 10-20217 SCREW, ANCHOR-TILT STOP LEVER Деталей в узле: ,,1, снято с производства
22	Art.: 13-20846 WASHER, WAVE-TILT STOP LEVER TO SWIVEL BRACKET SCREW Деталей в узле: ,,1, снято с производства
23	Art.: 24350A1 пластина зажима в сборе Деталей в узле: ,1,, снято с производства
23	Art.: 20701A1 пластина зажима в сборе Деталей в узле: 1,,1,1 снято с производства
24	Art.: 20203 Фрикционный диск Деталей в узле: 2,2,2,2 1050 руб.
25	Art.: 12-20028 WASHER, TILT STOP LEVER SCREW Деталей в узле: ,,2, 250 руб.
26	Art.: 13-26992 LOCKWASHER, TILT STOP LEVER SCREW Деталей в узле: ,,2, 100 руб.
27	Art.: 11-20088 гайка винта рычага фиксатора наклона Деталей в узле: ,,2, снято с производства
28	Art.: ~~10-20705~~ 10-20705 SCREW, CO-PILOT DISC ADJUSTING Деталей в узле: 1,1,1,1 цена по запросу
-	Art.: 16-24368 STUD, TILT LOCK Деталей в узле: 1,1,, снято с производства
-	Art.: ~~11-20361~~ 11-8267089 NUT, TILT LOCK STUD Деталей в узле: 2,2,, 130 руб.
-	Art.: 12-20028 WASHER, TILT LOCK STUD Деталей в узле: 2,2,, 250 руб.
