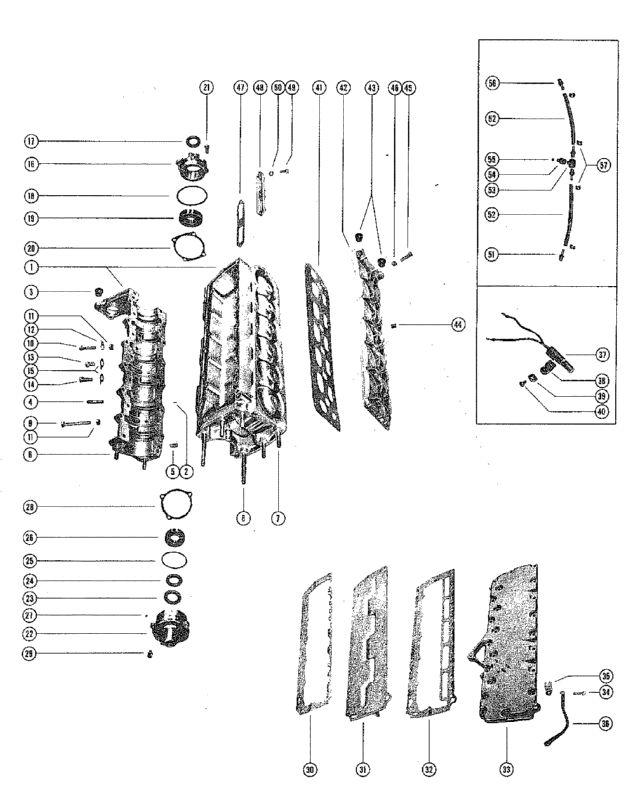

блок цилиндров и картер

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	~~833-1688A1~~ 833-1919A3	CYLINDER BLOCK AND CRANCASE ASSEMBLY SEE NOTE BELOW	1,1		снято с производства
1	833-1919A3	CYLINDER BLOCK AND CRANCASE ASSEMBLY	1,1		снято с производства
2	17-20032	PIN, DOWEL - CYLINDER BLOCK TO MAIN BEARING	3,3		цена по запросу
3	223-26348	BUSHING, CRANKCASE - COWL MOUNTING STUD	2,2		снято с производства
4	16-21831	Шпилька крепления карбюратора	6,6		снято с производства
5	~~17-20033~~ 17-20033	PIN, DOWEL - CRANCASEE TO CYLINDER BLOCK	2,2		цена по запросу
6	~~16-26133~~ 16-26133	шпилька крепления картера к корпусу вертикального вала	2,2		цена по запросу
7	16-26135	шпилька крепления блока цилиндров к корпусу вертикального вала	4,4		снято с производства
8	16-26134	шпилька крепления блока цилиндров к корпусу вертикального вала	2,2		снято с производства
9	10-29877	SCREW, CRANKCASE CYLINDER BLOCK (3 1/4")	3,3		снято с производства
9	10-26132	винт крепления картера к блоку цилиндров (2 1/2")	2,2		снято с производства
10	~~10-21574~~ 10-21574	SCREW, CRANKCASE TO CYLINDER BLOCK (1 5/8")	4,4		цена по запросу
10	~~10-22040~~ 10-22040	винт крепления картера к блоку цилиндров (1 1/2")	17,17		цена по запросу
11	11-29250	NUT, CRANKCASE FASTENING SCREW	26,26		260 руб.
12	~~26551~~ 26551	BRACKET, CLAMP EXTENSION	2,2		цена по запросу
13	10-20089	SCREW, MAIN BEARING LOCKING	3,3		снято с производства
14	10-20359	винт фиксации центрального коренного вкладыша	2,2		220 руб.
15	14-20091	стопорная шайба винта фиксации подшипника	5,5		220 руб.
16	1125-1675A1	Верхняя торцевая крышка в сборе	1,1		снято с производства
17	~~26-29476~~ 26-29476	Сальник	1,1		цена по запросу
18	25-20081	Уплотнительное кольцо	1,1		280 руб.
19	~~30-20080~~ 30-20080	Шариковый подшипник	1,1		цена по запросу
20	15-20082A1	SHIM, END CAP TO CRANKCASE (.002 - 3-5-10)	AR,AR		снято с производства
21	10-30225	SCREW, END CAP MOUNTING	4,4		90 руб.
22	1126-1751A1	нижняя торцевая крышка в сборе	1,1		снято с производства
23	~~26-29476~~ 26-29476	Верхний сальник	1,1		цена по запросу
24	26-29478	Нижний сальник	1,1		4190 руб.
25	25-20081	Уплотнительное кольцо	1,1		280 руб.
26	~~30-20080~~ 30-20080	Шариковый подшипник	1,1		цена по запросу
27	21-28481A1	CHECK VALVE ASSEMBLY, END CAP	1,1		снято с производства
28	15-20085A1	SHIM, END CAP TO CRANKCASE (.002-3-5-10)	AR,AR		10010 руб.
29	10-30225	SCREW, END CAP MOUNTING	3,3		90 руб.
30	27-30013	прокладка между блоком цилиндров и пластиной коллектора	1,1		снято с производства
31	30066	пластина выпускного коллектора	1,1		снято с производства
32	27-30012	GASKET, MANIFOLD PLATE TO COVER	1,1		снято с производства
33	29888	Крышка выпускного коллектора	1,1		снято с производства
34	10-28667	SCREW, MANIFOLD COVER MOUNTING	23,23		220 руб.
35	54-26519	CLAMP, SPARK PLUG LEADS TO COVER	3,3		снято с производства
36	30109	GROUND STRAP ASSEMBLY, CYLINDER BLOCK TO BOTTOM COWL	1,1		снято с производства
37	~~30000~~ ~~33385A1~~ -58124A1	SWITCH, MERCURY	1,1		снято с производства
38	54-22875	CLAMP, MERCURY SWITCH HOLDING	1,1		480 руб.
39	~~22789~~ ~~69205~~ -8M0084613	D-образная шайба винта крепления зажима	1,1		130 руб.
40	10-20401	SCREW, MERCURY SWITCH CLAMP TO EXHAUST COVER	1,1		снято с производства
41	~~27-29915~~ 27-29915	Прокладка крышки блока цилиндров	1,1		цена по запросу
41	27-31798	GASKET, CYLINDER BLOCK COVER (SEE NOTE BELOW)	1,1		2350 руб.
42	~~1011-1677A1~~ 1011-1946A1	CYLINDER BLOCK COVER ASSEMBLY	1,1		снято с производства
42	1011-1946A1	CYLINDER BLOCK COVER ASSEMBLY (SEE NOTE BELOW)	1,1		снято с производства
43	23-26348	BUSHING, COVER - COWL MOUNTING STUD	2,2		снято с производства
44	~~22-30139~~ 22-30139	заглушка трубки крышки блока цилиндров	1,1		цена по запросу
45	10-20653	Винт крепления крышки блока цилиндров	16,16		цена по запросу
46	11-20184	Гайка винта крепления крышки	16,16		цена по запросу
47	27-29866	GASKET, TRANSFER PORT COVER	3,3		снято с производства
48	29886	COVER, TRANSFER PORT	3,3		снято с производства
49	10-20540	SCREW, TRANSFER PORT COVER MOUNTING (5/8")	8,8		снято с производства
49	10-24770	SCREW, TRANSFER PORT COVER AND RESISTOR SNUBBER MOUNTING	1,1	(1 3/8")	снято с производства
50	13-26992	LOCKWASHER, TRANSFER PORT COVER AND SNUBBER MOUNTING SCREW	1,1		90 руб.
51	~~22-20445~~ 22-20445	CONNECTOR, CYLINDER BLEED HOSE - LOWER AND CENTER	3,3		цена по запросу
52	~~32-29873~~ ~~32-32840A1~~ 32-52742A1	HOSE, UPPER AND LOWER CYLINDER BLEED	2,2		цена по запросу
53	22-25956	TEE, CHECK VALVE AND ADAPTOR	1,1		снято с производства
54	22-28586A1	ADAPTOR AND CHECK VALVE ASSEMBLY	1,1		снято с производства
55	21-28481A1	CHECK VALVE ASSEMBLY - ADAPTOR	1,1		снято с производства
55	21-28481A1	обратный клапан в сборе	1,1		снято с производства
56	~~21-28483A1~~ 22-62365A1	CHECK VALVE ASSEMBLY, UPPER - BLEED HOSE	1,1		снято с производства
57	54-20387	CLAMP, BLEED HOSE TO CONNECTOR	4,4		снято с производства
