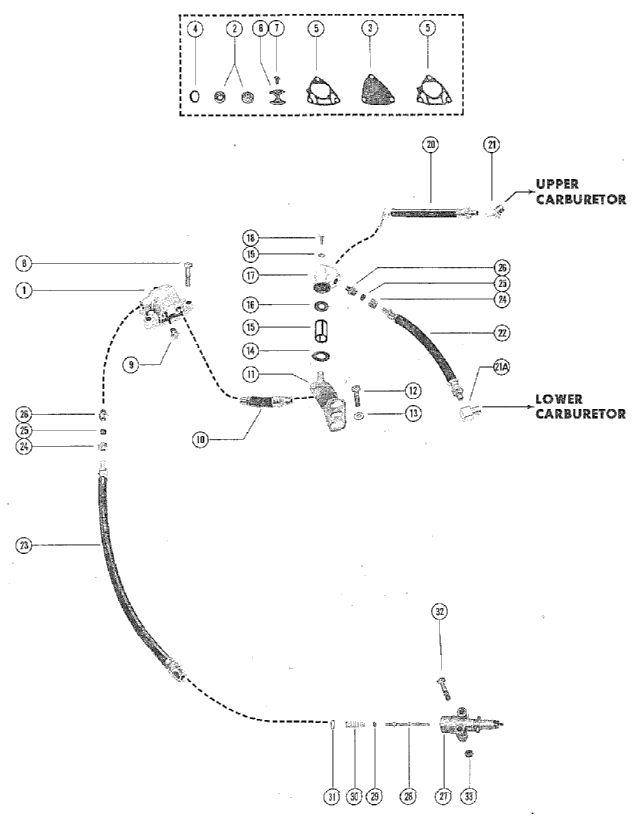

FUEL PUMP, FUEL FILTER AND FUEL LINE

№	Артикул	Наименование	Деталей в узле	Комментарий	Цена
1	55156A5	Топливный насос в сборе	1		снято с производства
2	21-30430A3	обратный клапан в сборе	2		2910 руб.
3	55278A1	комплект диафрагмы	1		770 руб.
4	-	прокладка между обратным клапаном и корпусом	2
5	-	Прокладка топливного насоса	2
6	23004	фиксатор обратного клапана	1		снято с производства
7	~~10-20037~~ 10-20037	SCREW, RETAINER TO HOUSING (1/4")	2		цена по запросу
8	~~10-35581~~ 10-35581	SCREW, PUMP MOUNTING (1 5/80	3		цена по запросу
9	~~22-32802~~ ~~22-328021~~ 22-328022	заглушка трубки топливного насоса	1		680 руб.
10	32-60814A1	FUEL LINE ASSEMBLY, FUEL PUMP/FUEL FILTER HSG. (2 3/4")	1		снято с производства
11	58907	HOUSING, FUEL FILTER AND COVER	1		снято с производства
12	~~10-37558~~ 10-37558	SCREW, FILTER HOUSING TO TRANSFER PASSAGE COVER (1 1/4")	2		цена по запросу
13	12-34437	WASHER, FUEL FILTER HOUSING MOUNTING SCREW	2		260 руб.
14	27-25851	GASKET, FILTER COVER (BOTTOM)	1		110 руб.
15	1399-3938	элемент топливного фильтра	1		снято с производства
16	27-25849	GASKET, FILTER COVER (TOP)	1		90 руб.
17	~~1399-4791~~ 1399-4791A1	Крышка топливного фильтра	1		снято с производства
18	10-25822	SCREW, FILTER COVER FASTENING (5/8")	1		снято с производства
19	27-25848	GASKET, FILTER COVER FASTENING SCREW	1		100 руб.
20	32-38527	FUEL LINE, FILTER COVER TO UPPER CARBURETOR (5 7/8")	1		снято с производства
21	~~22-29085~~ 22-8M0109010	ELBOW, (45O) - UPPER CARBURETOR	1		цена по запросу
21A	22-36567	ELBOW, LOWER CARBURETOR	1		снято с производства
22	32-62989A1	FUEL LINE, FILTER COVER TO LOWER CARBURETOR (7 1/8")	1		цена по запросу
23	32-55829	FUEL LINE ASSEMBLY, FUEL PUMP TO ADAPTOR (15")	1		7600 руб.
24	22-30177	NUT, FUEL LINE	2		снято с производства
25	22-30175	SLEEVE, FUEL LINE	2		снято с производства
26	22-30468	CONNECTOR, FUEL LINE	2		снято с производства
27	30186	ADAPTOR, CHECK UNIT (FUEL LINE)	1		цена по запросу
28	30187	STEM, CHECK UNIT ADAPTOR	1		снято с производства
29	~~25-20415~~ 25-20415	"O" RING, ADAPTOR STEM	1		цена по запросу
30	24-30189	SPRING, ADAPTOR STEM	1		420 руб.
31	30188	крышка шайбы переходника	1		200 руб.
32	10-24644	SCREW, ADAPTOR TO FRONT SUPPORT BRACKET (1 3/8")	2		снято с производства
33	~~11-46887~~ 11-46887	NUT, ADAPTOR FASTENING SCREW	2		цена по запросу

1	Art.: 55156A5 Топливный насос в сборе Деталей в узле: 1 снято с производства
2	Art.: 21-30430A3 обратный клапан в сборе Деталей в узле: 2 2910 руб.
3	Art.: 55278A1 комплект диафрагмы Деталей в узле: 1 770 руб.
4	Art.: - прокладка между обратным клапаном и корпусом Деталей в узле: 2
5	Art.: - Прокладка топливного насоса Деталей в узле: 2
6	Art.: 23004 фиксатор обратного клапана Деталей в узле: 1 снято с производства
7	Art.: ~~10-20037~~ 10-20037 SCREW, RETAINER TO HOUSING (1/4") Деталей в узле: 2 цена по запросу
8	Art.: ~~10-35581~~ 10-35581 SCREW, PUMP MOUNTING (1 5/80 Деталей в узле: 3 цена по запросу
9	Art.: ~~22-32802~~ ~~22-328021~~ 22-328022 заглушка трубки топливного насоса Деталей в узле: 1 680 руб.
10	Art.: 32-60814A1 FUEL LINE ASSEMBLY, FUEL PUMP/FUEL FILTER HSG. (2 3/4") Деталей в узле: 1 снято с производства
11	Art.: 58907 HOUSING, FUEL FILTER AND COVER Деталей в узле: 1 снято с производства
12	Art.: ~~10-37558~~ 10-37558 SCREW, FILTER HOUSING TO TRANSFER PASSAGE COVER (1 1/4") Деталей в узле: 2 цена по запросу
13	Art.: 12-34437 WASHER, FUEL FILTER HOUSING MOUNTING SCREW Деталей в узле: 2 260 руб.
14	Art.: 27-25851 GASKET, FILTER COVER (BOTTOM) Деталей в узле: 1 110 руб.
15	Art.: 1399-3938 элемент топливного фильтра Деталей в узле: 1 снято с производства
16	Art.: 27-25849 GASKET, FILTER COVER (TOP) Деталей в узле: 1 90 руб.
17	Art.: ~~1399-4791~~ 1399-4791A1 Крышка топливного фильтра Деталей в узле: 1 снято с производства
18	Art.: 10-25822 SCREW, FILTER COVER FASTENING (5/8") Деталей в узле: 1 снято с производства
19	Art.: 27-25848 GASKET, FILTER COVER FASTENING SCREW Деталей в узле: 1 100 руб.
20	Art.: 32-38527 FUEL LINE, FILTER COVER TO UPPER CARBURETOR (5 7/8") Деталей в узле: 1 снято с производства
21	Art.: ~~22-29085~~ 22-8M0109010 ELBOW, (45O) - UPPER CARBURETOR Деталей в узле: 1 цена по запросу
21A	Art.: 22-36567 ELBOW, LOWER CARBURETOR Деталей в узле: 1 снято с производства
22	Art.: 32-62989A1 FUEL LINE, FILTER COVER TO LOWER CARBURETOR (7 1/8") Деталей в узле: 1 цена по запросу
23	Art.: 32-55829 FUEL LINE ASSEMBLY, FUEL PUMP TO ADAPTOR (15") Деталей в узле: 1 7600 руб.
24	Art.: 22-30177 NUT, FUEL LINE Деталей в узле: 2 снято с производства
25	Art.: 22-30175 SLEEVE, FUEL LINE Деталей в узле: 2 снято с производства
26	Art.: 22-30468 CONNECTOR, FUEL LINE Деталей в узле: 2 снято с производства
27	Art.: 30186 ADAPTOR, CHECK UNIT (FUEL LINE) Деталей в узле: 1 цена по запросу
28	Art.: 30187 STEM, CHECK UNIT ADAPTOR Деталей в узле: 1 снято с производства
29	Art.: ~~25-20415~~ 25-20415 "O" RING, ADAPTOR STEM Деталей в узле: 1 цена по запросу
30	Art.: 24-30189 SPRING, ADAPTOR STEM Деталей в узле: 1 420 руб.
31	Art.: 30188 крышка шайбы переходника Деталей в узле: 1 200 руб.
32	Art.: 10-24644 SCREW, ADAPTOR TO FRONT SUPPORT BRACKET (1 3/8") Деталей в узле: 2 снято с производства
33	Art.: ~~11-46887~~ 11-46887 NUT, ADAPTOR FASTENING SCREW Деталей в узле: 2 цена по запросу
